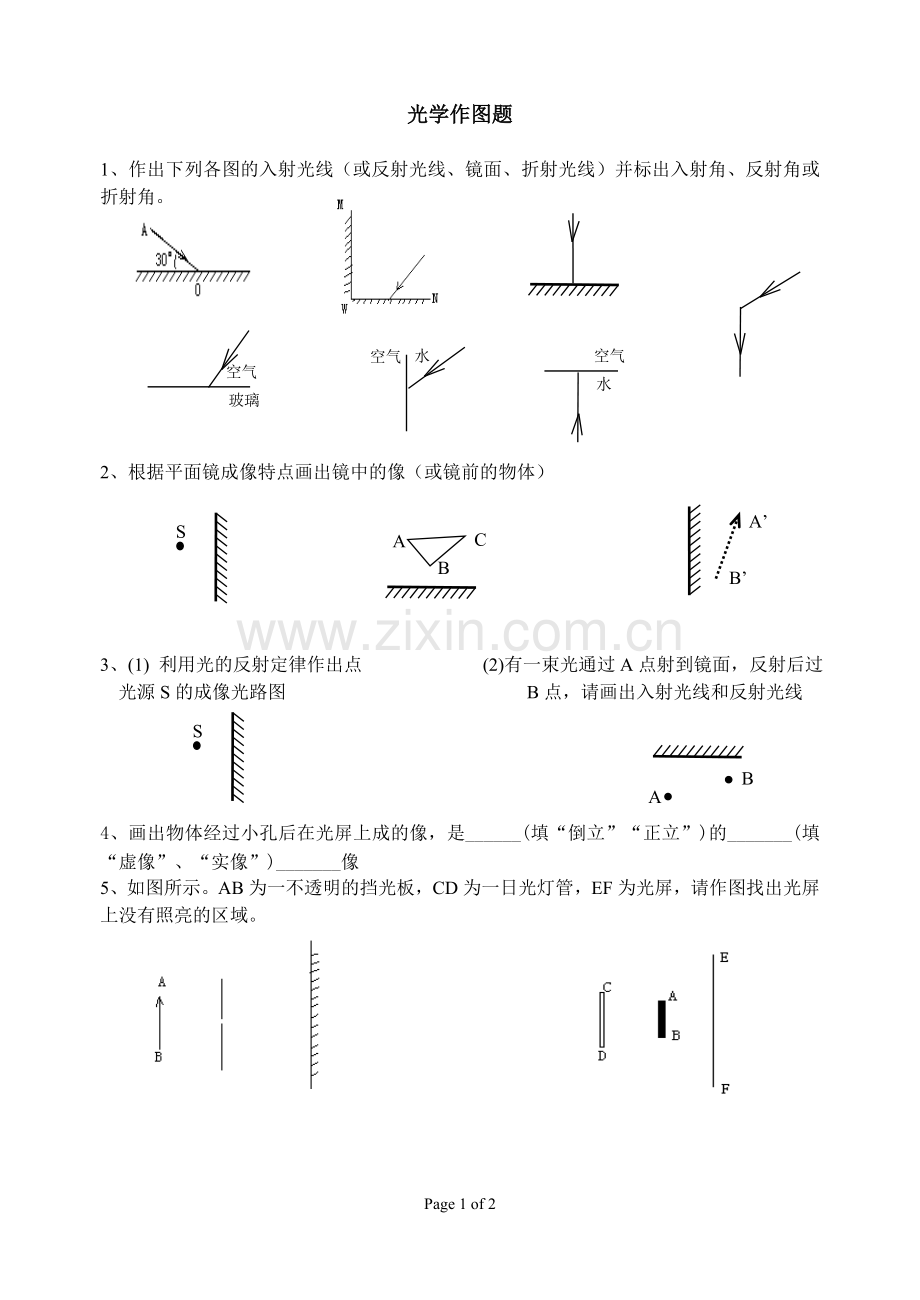

光学作图题

1、作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。

空气
玻璃
水
空气
空气
水

2、根据平面镜成像特点画出镜中的像（或镜前的物体）
A’
B’‘

A
B
C
S

3、(1) 利用光的反射定律作出点 (2)有一束光通过A点射到镜面，反射后过
光源S的成像光路图 B点，请画出入射光线和反射光线
S

A
B

4、画出物体经过小孔后在光屏上成的像，是______(填“倒立”“正立”)的_______(填“虚像”、“实像”)_______像
5、如图所示。AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请作图找出光屏上没有照亮的区域。

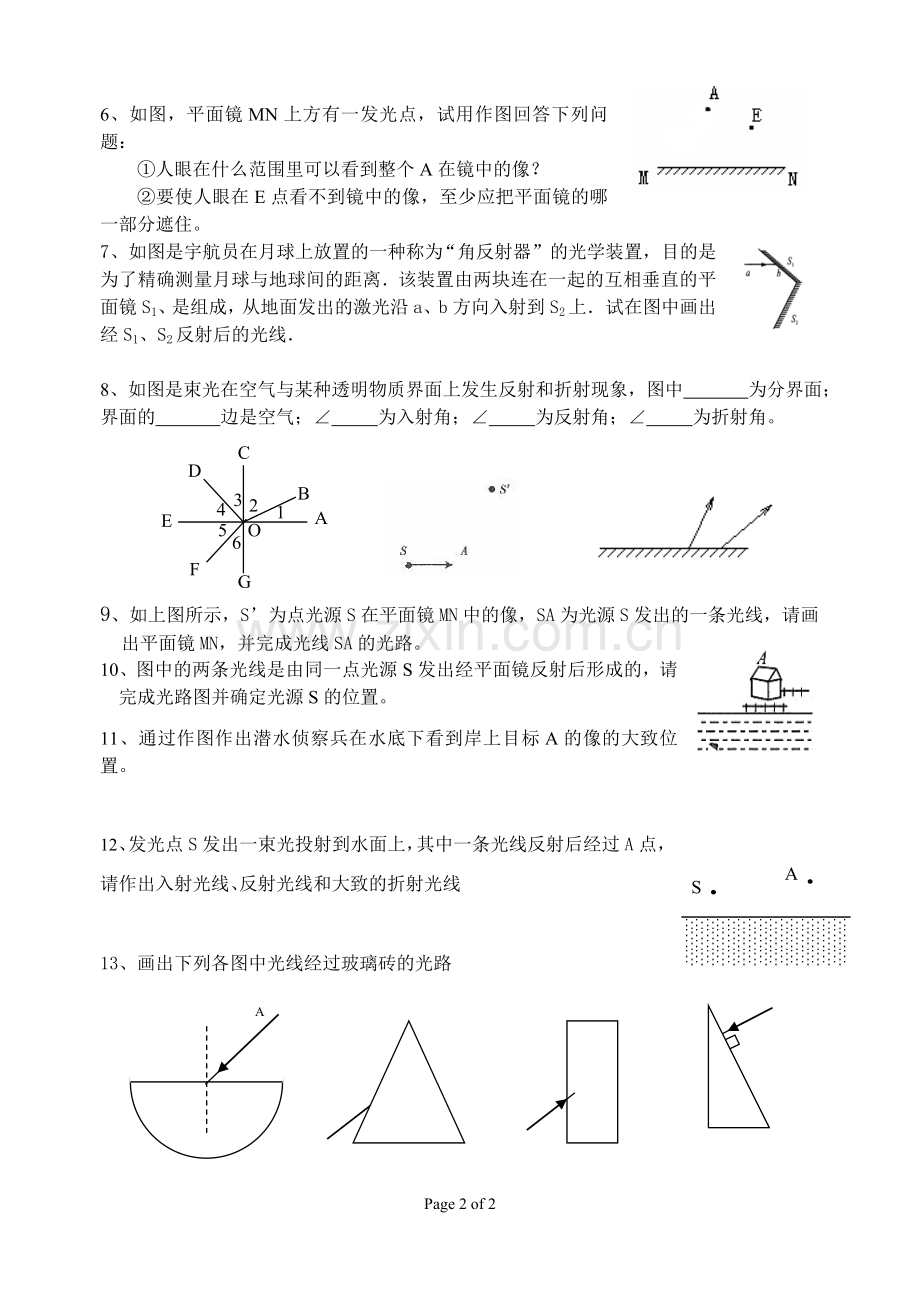

6、如图，平面镜MN上方有一发光点，试用作图回答下列问题：
①人眼在什么范围里可以看到整个A在镜中的像？
②要使人眼在E点看不到镜中的像，至少应把平面镜的哪一部分遮住。
7、如图是宇航员在月球上放置的一种称为“角反射器”的光学装置，目的是为了精确测量月球与地球间的距离．该装置由两块连在一起的互相垂直的平面镜S1、是组成，从地面发出的激光沿a、b方向入射到S2上．试在图中画出经S1、S2反射后的光线．

8、如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中 为分界面；界面的 边是空气；∠ 为入射角；∠ 为反射角；∠ 为折射角。
B
A
C
D
E
F
G
6
5
O
2A
4
1
3

9、如上图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。
10、图中的两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图并确定光源S的位置。
11、通过作图作出潜水侦察兵在水底下看到岸上目标A的像的大致位置。

A
S

12、发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线

13、画出下列各图中光线经过玻璃砖的光路
A

O
