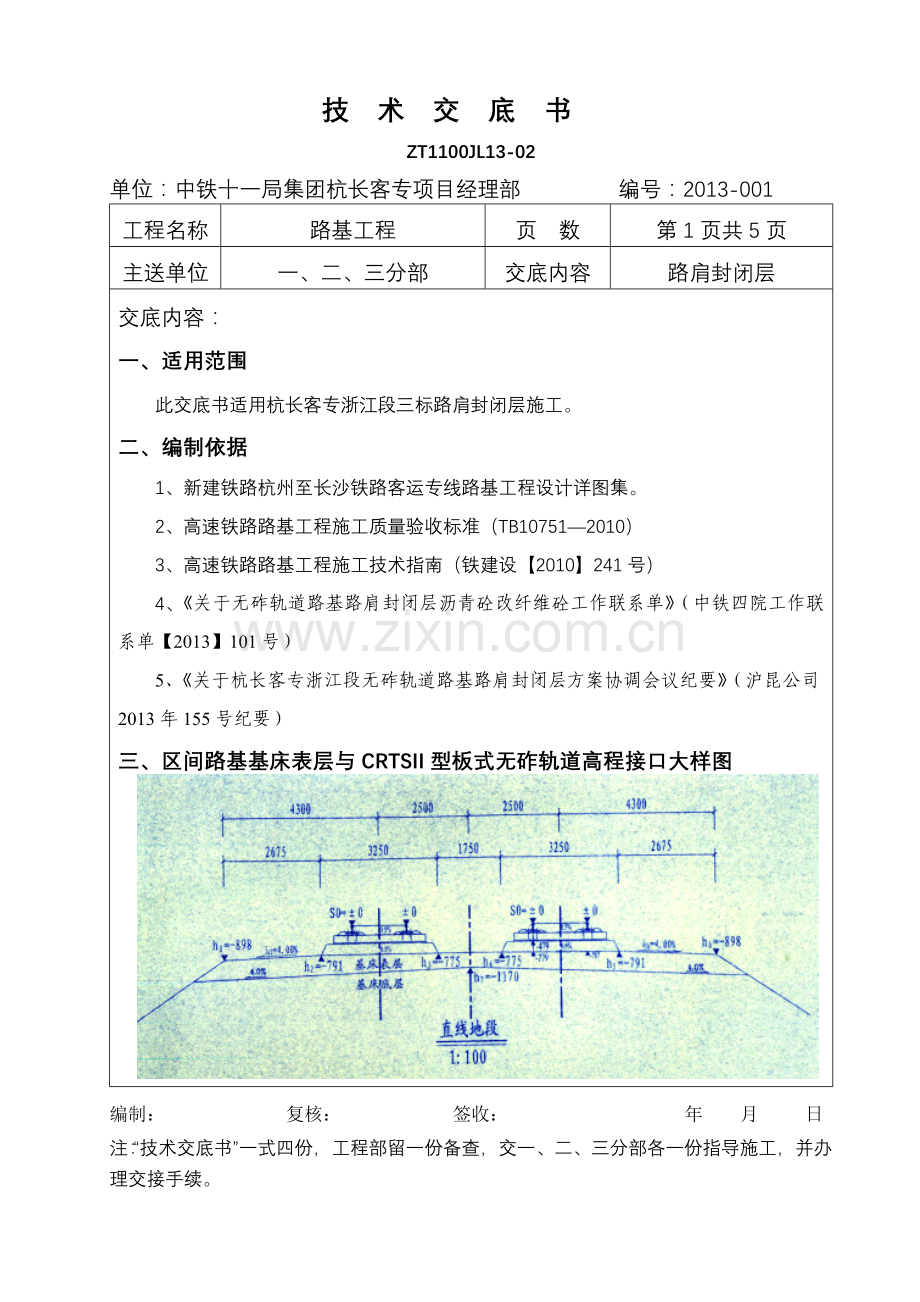

技 术 交 底 书
ZT1100JL13-02
单位：中铁十一局集团杭长客专项目经理部 编号：2013-001
工程名称
路基工程
页 数
第1页共5页
主送单位
一、二、三分部
交底内容
路肩封闭层
交底内容：
一、适用范围
此交底书适用杭长客专浙江段三标路肩封闭层施工。
二、编制依据
1、新建铁路杭州至长沙铁路客运专线路基工程设计详图集。
2、高速铁路路基工程施工质量验收标准（TB10751—2010）
3、高速铁路路基工程施工技术指南（铁建设【2010】241号）
4、《关于无砟轨道路基路肩封闭层沥青砼改纤维砼工作联系单》（中铁四院工作联系单【2013】101号）
5、《关于杭长客专浙江段无砟轨道路基路肩封闭层方案协调会议纪要》（沪昆公司2013年155号纪要）
三、区间路基基床表层与CRTSII型板式无砟轨道高程接口大样图

编制： 复核： 签收： 年 月 日
注：“技术交底书”一式四份，工程部留一份备查，交一、二、三分部各一份指导施工，并办理交接手续。

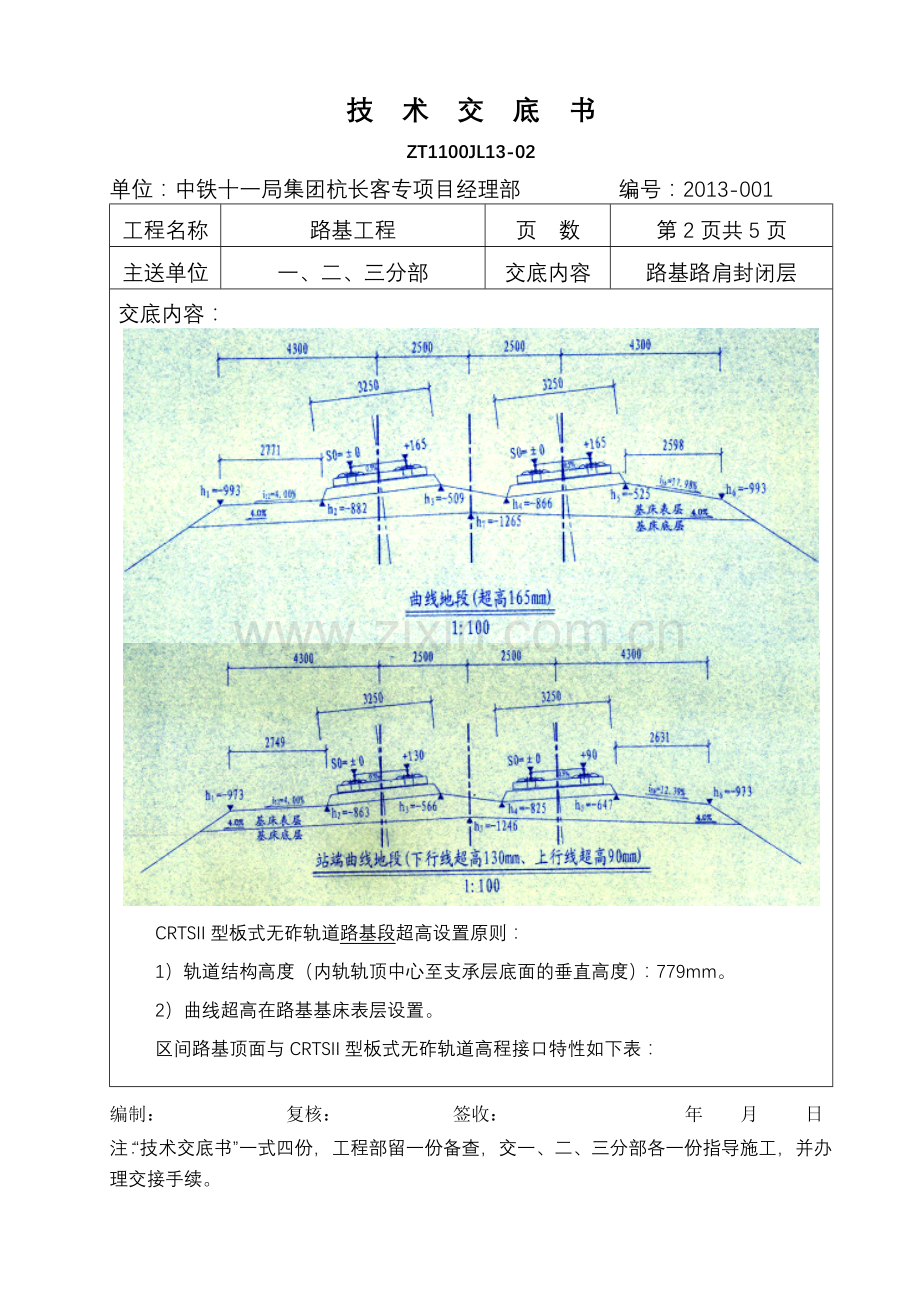

技 术 交 底 书
ZT1100JL13-02
单位：中铁十一局集团杭长客专项目经理部 编号：2013-001
工程名称
路基工程
页 数
第2页共5页
主送单位
一、二、三分部
交底内容
路基路肩封闭层
交底内容：

CRTSII型板式无砟轨道路基段超高设置原则：
1）轨道结构高度（内轨轨顶中心至支承层底面的垂直高度）：779mm。
2）曲线超高在路基基床表层设置。
区间路基顶面与CRTSII型板式无砟轨道高程接口特性如下表：
编制： 复核： 签收： 年 月 日
注：“技术交底书”一式四份，工程部留一份备查，交一、二、三分部各一份指导施工，并办理交接手续。
技 术 交 底 书
ZT1100JL13-02
单位：中铁十一局集团杭长客专项目经理部 编号：2013-001
工程名称
路基工程
页 数
第3页共5页
主送单位
一、二、三分部
交底内容
路基路肩封闭层
交底内容：
区间路基顶面与CRTSII型板式无砟轨道高程接口特性表
序
号
曲线
半径R(m)
内轨顶面高程(mm)
外轨超高(mm)
特征点相对高程(mm)
两侧封闭层坡率（%）
两侧封闭层坡水平距离（mm）
h 1
h 2
h 3
h 4
h 5
h 6
h 7
i12
i56
曲线内侧
曲线外侧
1
7000
0
175
-998
-887
-493
-871
-509
-998
-1270
4
18.85
2778
2594
2
12000
0
95
-954
-884
-623
-828
-639
-954
-1226
4
11.96
2728
2628
3
8000
0
155
-987
-887
-526
-860
-542
-987
-1260
4
17.11
2765
2602
4
7000
0
150
-984
-874
-534
-858
-550
-984
-1257
4
16.68
2762
2604
5
9000
0
115
-965
-855
-591
-839
-607
-965
-1237
4
13.66
2740
2619
6
12000
0
95
-954
-844
-623
-828
-639
-954
-1226
4
11.96
2728
2628
7
直线
0
0
-898
-791
-775
-775
-791
-898
-1170
4
4
2675
2675
四、路基路肩封闭层C25纤维砼布置图

编制： 复核： 签收： 年 月 日
注：“技术交底书”一式四份，工程部留一份备查，交一、二、三分部各一份指导施工，并办理交接手续。
技 术 交 底 书
ZT1100JL13-02
单位：中铁十一局集团杭长客专项目经理部 编号：2013-001
工程名称
路基工程
页 数
第4页共5页
主送单位
一、二、三分部
交底内容
路基路肩封闭层
交底内容：

五、路肩封闭层施工控制要点
1、无砟轨道路基路肩封闭层统一采用C25聚丙烯晴纤维砼，厚度为7cm，顶面高出两侧电缆槽顶面2.5cm（RPC盖板安装后，与RPC盖板顶面平齐）。
2、轨道板初铺完成后，及时清理路肩上的杂物或多于的填料，并对于松软或标高不足的部分，采用小型夯机夯填至设计标高。
3、路肩封闭层施工前，应严格检查路基路肩填筑质量，包括宽度、压实度、标高、平整度及纵横向坡度等，检查合格后方可进行路肩封闭层施工。
4、路肩封闭层施工中，要切实做好防渗漏设施，防止地表水等渗入路基。
1）沿线路方向每2~5米设置一道防渗缝，尽量与支承层伸缩缝对齐。
2）在支承层、电缆槽壁、接触网基础等部位设置防渗缝。
编制： 复核： 签收： 年 月 日
注：“技术交底书”一式四份，工程部留一份备查，交一、二、三分部各一份指导施工，并办理交接手续。
技 术 交 底 书
ZT1100JL13-02
单位：中铁十一局集团杭长客专项目经理部 编号：2013-001
工程名称
路基工程
页 数
第5页共5页
主送单位
一、二、三分部
交底内容
路基路肩封闭层
交底内容：
3）防渗缝宽度1cm。采用聚氨酯密封胶填塞，聚氨酯密封胶的性能必须满足相关要求，填塞深度不小于3cm。
5、封闭层施工时，采取挂线或使用坡度架，确保封闭层大面平顺，坡度一致。
6、封闭层纤维砼施工后，及时切缝并洒水养护7天以上，防止封闭层开裂。
六、成品保护和环境保护要求
1、封闭层纤维砼施工中，防止破坏无砟轨道板、支承层及路基附属等。
2、加强施工现场标准化管理，防止环境污染。
1）封闭层纤维砼施工中，防止污染无砟轨道板、支承层及路基附属，
2）封闭层纤维砼施工完毕，及时清理现场废弃物，做到工完料净场地清。
七、附件
关于杭长客专浙江段无砟轨道路基路肩封闭层方案协调会议纪要（电子版）
