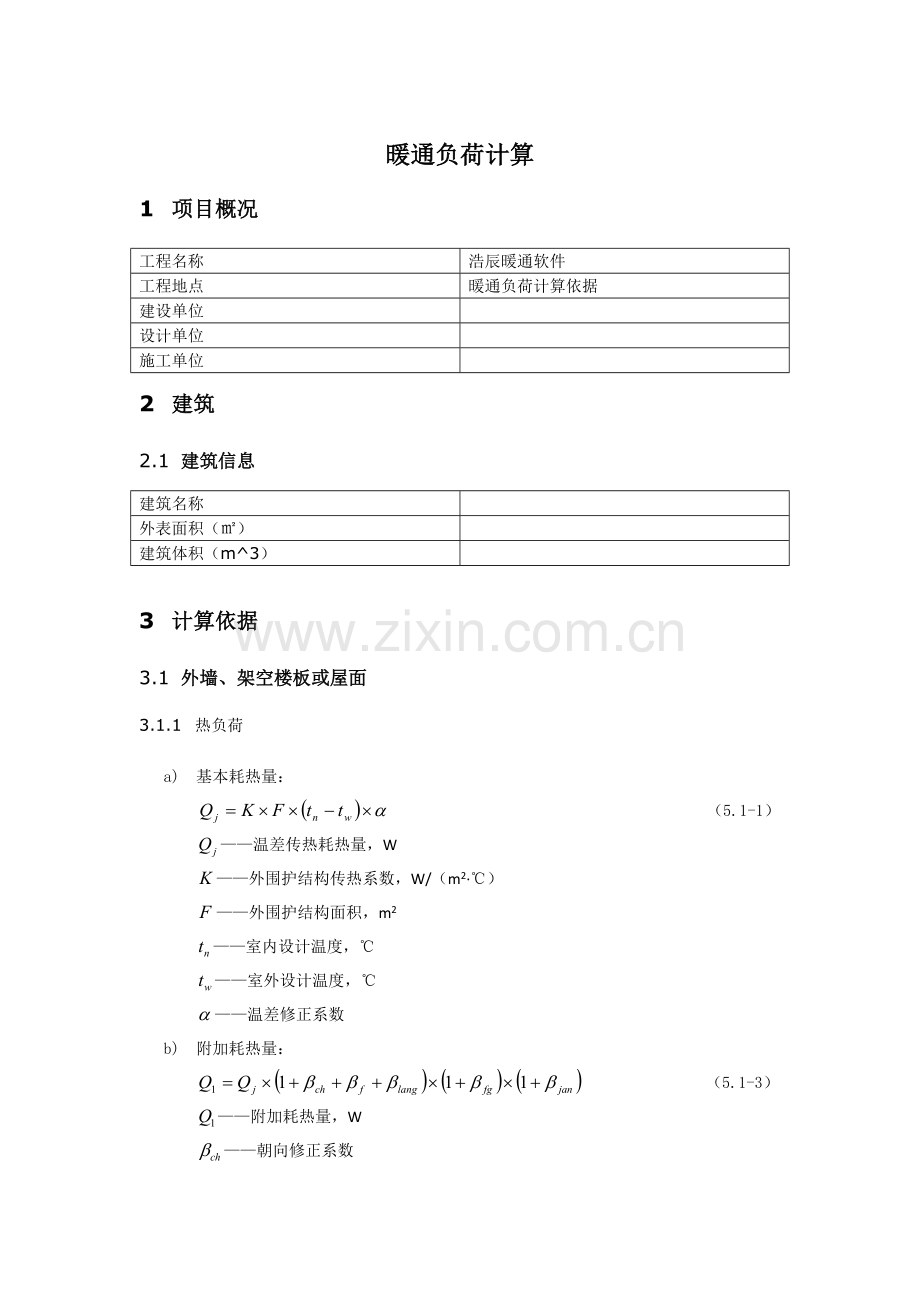

暖通负荷计算
1 项目概况
工程名称
浩辰暖通软件
工程地点
暖通负荷计算依据
建设单位

设计单位

施工单位

2 建筑
2.1 建筑信息
建筑名称

外表面积（㎡）

建筑体积（m^3）

3 计算依据
3.1 外墙、架空楼板或屋面
3.1.1 热负荷
a) 基本耗热量：
（5.1-1）
——温差传热耗热量，W
——外围护结构传热系数，W/（m2·℃）
——外围护结构面积，m2
——室内设计温度，℃
——室外设计温度，℃
——温差修正系数
b) 附加耗热量：
（5.1-3）
——附加耗热量，W
——朝向修正系数
——风力修正系数
——两面外墙修正
——房高附加,，最大值不超过15%
——间歇附加
3.1.2 冷负荷
a) 冷负荷
（20.3-1）
——计算时刻冷负荷，W
——外围护结构传热系数，W/（m2·℃）
——外围护结构面积，m2
——温度波的作用时刻,即温度波作用于围护结构外侧的时刻,h
——作用时刻冷负荷计算温度，℃
——负荷温度的地点修正值，℃
——室内设计温度，℃
3.2 外窗
3.2.1 热负荷
a) 基本耗热量
（5.1-1）
——基本耗热量，W
——外窗传热系数，W/（m2·℃）
——外窗面积，m2
——室内设计温度，℃
——室外设计温度，℃
——温差修正系数
b) 附加耗热量
（5.1-3）
——附加耗热量，W
——朝向修正系数
——风力修正系数
——两面外墙修正
——窗墙面积比过大修正，当窗墙面积比大于1:1时，取=10%
——高层建筑外出窗的风力修正
——房高附加,，最大值不超过15%
——间歇附加
c) 冷风渗透耗热量
（5.1-4）
——冷风渗透耗热量，W
——空气的定压比热容，1.0056kJ/（kg·℃）
——采暖室外计算温度下的空气密度，kg/m3
——渗透冷空气量，m3/h
3.2.2 冷负荷
a) 温差传热冷负荷
（20.4-1）
——计算时刻冷负荷，W
——窗玻璃的传热系数，W/（m2·℃）
——窗框修正系数
——计算时刻冷负荷温度，℃
——地点修正系数
b) 辐射形成的冷负荷
i. 外窗无任何遮阳设施的辐射冷负荷
（20.5-1）
ii. 外窗只有内遮阳设施的辐射冷负荷
（20.5-2）
iii. 外窗只有外遮阳设施的辐射冷负荷
（20.5-3）
iv. 外窗既有内遮阳设施又有外遮阳设施的冷负荷
（20.5-4）
——计算时刻辐射冷负荷，W
——窗的构造修正系数
——地点修正系数
——计算时刻下，透过无遮阳设施玻璃太阳辐射的冷负荷强度，W/m2
——内遮阳系数
——计算时刻下，透过有内遮阳设施窗玻璃太阳辐射的冷负荷强度，W/m2
——窗口受到太阳照射时的直射面积，m2
——计算时刻下，透过无遮阳设施窗玻璃太阳散射辐射的冷负荷强度，W/m2
——计算时刻下，透过有内遮阳设施窗玻璃太阳散射辐射的冷负荷强度，W/m2
3.3 外门
3.3.1 热负荷
a) 基本耗热量
（5.1-1）
——基本耗热量，W
——外门传热系数，W/（m2·℃）
——外门面积，m2
——室内设计温度，℃
——室外设计温度，℃
——温差修正系数
b) 附加耗热量
（5.1-3）
——附加耗热量，W
——朝向修正系数
——风力修正系数
——两面外墙修正
——房高附加
——间歇附加
c) 冷风渗透耗热量
（5.1-4）
——冷风渗透耗热量，W
——空气的定压比热容，1.0056kJ/（kg·℃）
——采暖室外计算温度下的空气密度，kg/m3
——渗透冷空气量，m3/h
d) 外门开启冲入冷风耗热量
（表5.1-14）
(参考新风热负荷计算公式)
3.3.2 冷负荷
a) 玻璃外门温差传热冷负荷
（20.4-1）
——计算时刻冷负荷，W
——窗玻璃的传热系数，W/（m2·℃）
——窗框修正系数
——计算时刻冷负荷温度，℃
——地点修正系数
b) 玻璃外门辐射形成的冷负荷
i. 外门无任何遮阳设施的辐射冷负荷
（20.5-1）
ii. 外门只有内遮阳设施的辐射冷负荷
（20.5-2）
iii. 外门只有外遮阳设施的辐射冷负荷
（20.5-3）
iv. 外门既有内遮阳设施又有外遮阳设施的冷负荷
（20.5-4）
——计算时刻辐射冷负荷，W
——门的构造修正系数
——地点修正系数
——计算时刻下，透过无遮阳设施玻璃太阳辐射的冷负荷强度，W/m2
——内遮阳系数
——计算时刻下，透过有内遮阳设施门玻璃太阳辐射的冷负荷强度，W/m2
——门受到太阳照射时的直射面积，m2
——计算时刻下，透过无遮阳设施门玻璃太阳散射辐射的冷负荷强度，W/m2
——计算时刻下，透过有内遮阳设施门玻璃太阳散射辐射的冷负荷强度，W/m2
c) 非玻璃外门冷负荷
（20.3-1）
——计算时刻冷负荷，W
——作用时刻冷负荷计算温度，℃
——负荷温度的地点修正值，℃
3.4 内墙、内窗、内门或中间楼板
3.4.1 热负荷
a) 温差计算法

b) 温差修正法
（5.1-1）
——内围护的传热系数，W/m2·℃
——内围护面积，m2
——邻室温差，℃
——室内设计温度，℃
——室外设计温度，℃
——温差修正系数
c) 热负荷输出值分两种情况：
i. “邻间不等温”时，
ii. “户间传热”时，
3.4.2 冷负荷
a) 邻室通风良好时内窗冷负荷
（20.4-1）
——计算时刻冷负荷，W
——窗框修正系数
——窗玻璃的传热系数，W/m2·℃
——面积，m2
——室内设计温度，℃
——计算时刻冷负荷温度，℃
——地点修正系数
b) 邻室通风良好时内墙、内门或中间楼板冷负荷
（20.6-1）
——计算时刻冷负荷，W
——夏季空调室外计算日平均温度，℃
c) 邻室有发热量时冷负荷
（20.6-2）
——夏季空调室外计算日平均温度，℃
——邻室温升，℃
3.5 地面
3.5.1 热负荷
a) 地带法

第一地带热负荷
第二地带热负荷
第三地带热负荷
第四地带热负荷
——分别是第一、二、三、四地带的热负荷，W
——分别是第一、二、三、四地带的传热系数，W/m2·℃
——分别是第一、二、三、四地带的面积，m2
b) 平均传热系数法
（5.1-2）
——地面平均传热系数，W/m2·℃
3.6 人体
3.6.1 冷负荷
冷负荷=（显热冷负荷+潜热冷负荷）×人员在室率
a) 显热冷负荷
（20.7-1）
——计算时刻显热冷负荷，W
——群集系数
——计算时刻空调区内的总人数
——一名成年男子小时显热散热量，W
——计算时刻,h
——人员进入空调区的时间,h
——时刻人体显热散热的冷负荷系数
b) 潜热冷负荷
（20.12-2）
——潜热冷负荷，W
——计算时刻空调区内的总人数
——一名成年男子小时潜热散热量，W
3.6.2 湿负荷
湿负荷=人体散湿量×人员在室率
a) 人体散湿量
（20.12-1）
——人体散湿量，kg/h
——一名成年男子小时散湿量，g/h
3.7 新风
3.7.1 热负荷
《暖通空调》（2-26）
——空调新风热负荷，W
——新风量，kg/s
——空气的定压比热，取1.005kJ/kg·℃
——冬季空调室内空气的计算温度，℃
——冬季空调室外空气的计算温度，℃
3.7.2 冷负荷
冷负荷=
《暖通空调》（2-25）
——空调新风冷负荷，W
——新风量，kg/s
——夏季空调室外空气的焓值，kJ/kg
——夏季空调室内空气的焓值，kJ/kg
3.7.3 湿负荷
湿负荷=
《全国……技术措施 暖通空调·动力》（3.2.15-3）
——新风湿负荷，kg/h
——新风量，kg/h
——室外空气含湿量，g/kg
——室内空气含湿量，g/kg
3.8 照明
3.8.1 冷负荷
冷负荷=各种类型照明灯具冷负荷之和×照明使用率
a) 白炽灯散热形成的冷负荷
（20.8-1）
b) 镇流器在空调区之外的荧光灯散热形成的冷负荷
（20.8-1）
c) 镇流器在空调区之内的荧光灯散热形成的冷负荷
（20.8-2）
d) 安装在空调房间吊顶玻璃罩之内的荧光灯散热形成的冷负荷
（20.8-3）
——灯具形成的冷负荷，W
——同时使用系数
——灯具的安装功率，W
——计算时刻,h
——开灯时刻,h
——时刻灯具散热的冷负荷系数
——考虑玻璃反射及罩内通风情况的系数
3.9 设备
3.9.1 冷负荷
冷负荷=设备显热形成冷负荷×设备使用率
a) 电热设备的散热量
（20.9-1）
——电热设备散热量，W
——同时使用系数
——安装系数
——负荷系数
——通风保温系数
——电热设备总安装功率，W
b) 电动机和工艺设备均在空调区内的散热量
（20.9-2）
——电动设备总安装功率，W
——电动机效率
c) 只有电动机在空调区内的散热量
（20.9-3）
d) 只有工艺设备在空调区内的散热量
（20.9-4）
e) 办公设备类型数量可以确定时的散热量
（20.9-5）
——设备的种类数
——第i类设备的台数
——第i类设备的单台散热量，W
f) 设备显热形成的冷负荷
（20.9-7）
——所有设备的显热散热量之和，W
——时刻设备、器具散热的冷负荷系数
3.10 渗透空气
3.10.1 冷负荷
a) 渗透空气形成的全热冷负荷
（20.12-4）
——全热冷负荷，W
——单位时间渗入室内的空气总量，kg/h
——室外空气焓值，kJ/kg
——室内空气焓值，kJ/kg
3.10.2 湿负荷
a) 渗透空气形成的湿负荷
（20.12-3）
——渗透空气形成的湿负荷，kg/h
——单位时间渗入室内的空气总量，kg/h
——室外空气含湿量，g/kg
——室内空气含湿量，g/kg
3.11 食物
3.11.1 冷负荷
冷负荷=
a) 显热冷负荷
（20.11）
b) 潜热冷负荷
（20.12-6）
3.11.2 湿负荷
湿负荷=
（20.12-5）
——计算时刻就餐总人数
——群集系数
——计算时刻的就餐总人数
3.12 水面蒸发
3.12.1 冷负荷
冷负荷=
a) 水面蒸发形成的潜热冷负荷
（20.12-8）
3.12.2 湿负荷
湿负荷=
a) 水面蒸发散湿量
（20.12-7）
——计算时刻的蒸发表面积，m2
——水面的单位蒸发量，kg/（m2·h）
——冷凝热，kJ/kg
3.13 水流
3.13.1 湿负荷
湿负荷
a) 水分蒸发量
《全国……技术措施 暖通空调·动力》（3.2.22）
——流动的水量，kg/h
——水的比热，4.1868kJ/kg·K
——水的初温，℃
——水的终温，℃
——水的汽化潜热，平均取2450kJ/kg
3.14 化学
3.14.1 冷负荷
冷负荷=
a) 化学反应全热散热量
《全国……技术措施 暖通空调·动力》（3.2.23-1）
——化学反应的全热散热量，W
——考虑不完全燃烧的系数，可取0.95
——负荷系数，实际燃料消耗量与最大燃料消耗量之比
——每小时燃料最大消耗量，m3/h
——燃料的热值，kJ/m3
3.14.2 湿负荷
湿负荷=
a) 散湿量
《全国……技术措施 暖通空调·动力》（3.2.23-1）
——化学反应的散湿量，kg/h
——燃料的单位散湿量，kg/m3
3.15 房间冷风渗透耗热量
3.15.1 缝隙长度法计算
a) 详见外窗、外门
3.15.2 换气次数法
a) 房间冷风渗透耗热量
《简明供热设计手册》（2-21）
——空气比热，1kj/kg·℃
——房间容积，m3
——换气次数，次/h
——室外空气密度，kg/m3
——室内空气温度，℃
——室外空气温度，℃
3.15.3 百分率法
a) 房间冷风渗透耗热量
《简明供热设计手册》（2-3.3）
——百分率，%
——外围护结构总热负荷，W

注：未标注文献名称的公式均选自《实用供热空调设计手册》第二版

3.16 参考文献
[1] 陆耀庆主编．实用供热空调设计手册（第二版）．北京：中国建筑工业出版社，2008
[2] 陆亚俊主编．暖通空调．北京：中国建筑工业出版社，2002
[3] 建设部工程质量安全监督与行业发展司，中国建筑标准设计研究所编．全国民用建筑工程设计技术措施 暖通空调·动力．北京：中国计划出版社，2003.2
[4] 李岱森主编．简明供热设计手册．北京：中国建筑工业出版社，1998.12
