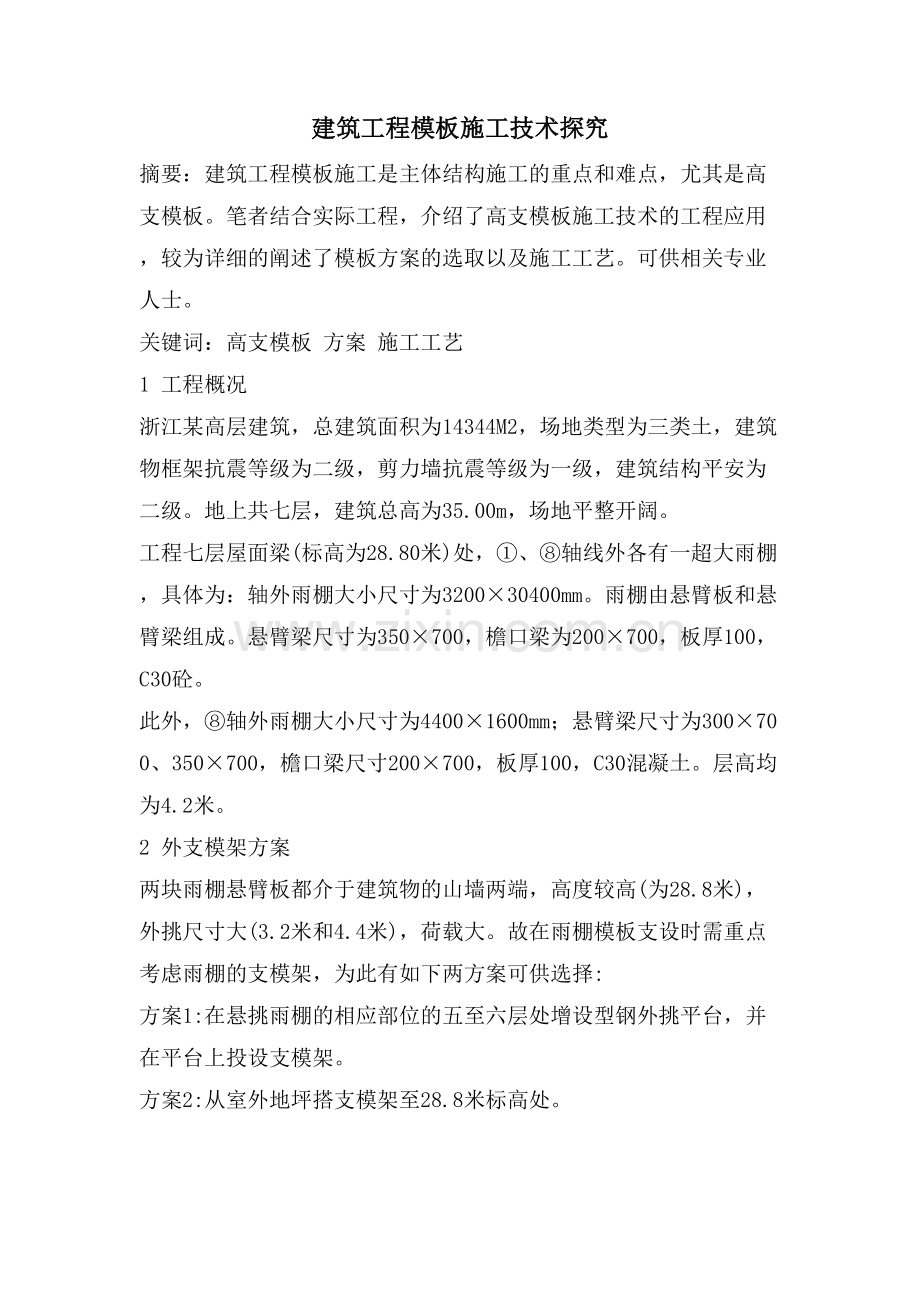

建筑工程模板施工技术探究
摘要：建筑工程模板施工是主体结构施工的重点和难点，尤其是高支模板。笔者结合实际工程，介绍了高支模板施工技术的工程应用，较为详细的阐述了模板方案的选取以及施工工艺。可供相关专业人士。
关键词：高支模板 方案 施工工艺
1 工程概况
浙江某高层建筑，总建筑面积为14344M2，场地类型为三类土，建筑物框架抗震等级为二级，剪力墙抗震等级为一级，建筑结构平安为二级。地上共七层，建筑总高为35.00m，场地平整开阔。
工程七层屋面梁(标高为28.80米)处，①、⑧轴线外各有一超大雨棚，具体为：轴外雨棚大小尺寸为3200×30400mm。雨棚由悬臂板和悬臂梁组成。悬臂梁尺寸为350×700，檐口梁为200×700，板厚100，C30砼。
此外，⑧轴外雨棚大小尺寸为4400×1600mm；悬臂梁尺寸为300×700、350×700，檐口梁尺寸200×700，板厚100，C30混凝土。层高均为4.2米。
2 外支模架方案
两块雨棚悬臂板都介于建筑物的山墙两端，高度较高(为28.8米)，外挑尺寸大(3.2米和4.4米)，荷载大。故在雨棚模板支设时需重点考虑雨棚的支模架，为此有如下两方案可供选择:
方案1:在悬挑雨棚的相应部位的五至六层处增设型钢外挑平台，并在平台上投设支模架。
方案2:从室外地坪搭支模架至28.8米标高处。

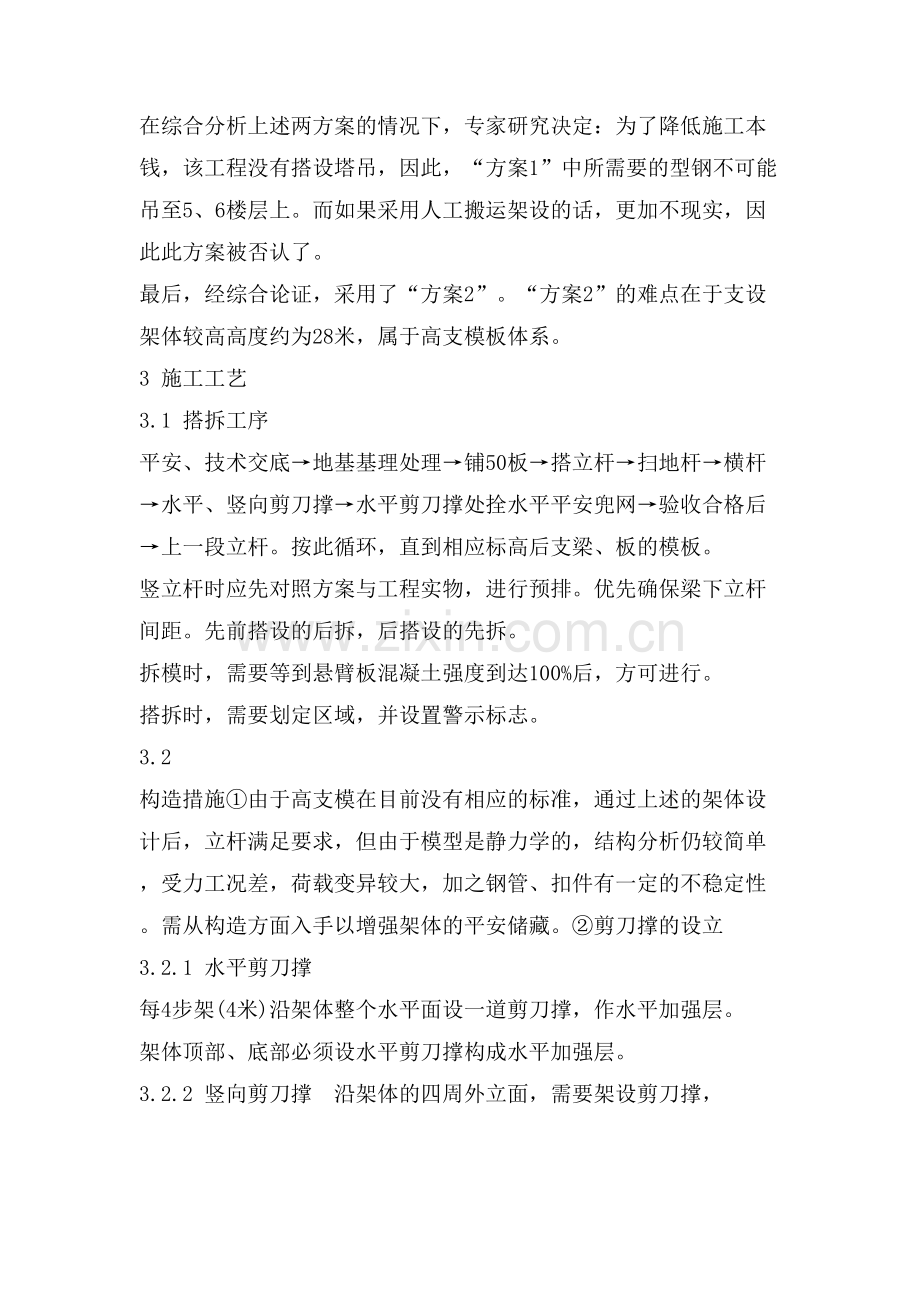

在综合分析上述两方案的情况下，专家研究决定：为了降低施工本钱，该工程没有搭设塔吊，因此，“方案1”中所需要的型钢不可能吊至5、6楼层上。而如果采用人工搬运架设的话，更加不现实，因此此方案被否认了。
最后，经综合论证，采用了“方案2”。“方案2”的难点在于支设架体较高高度约为28米，属于高支模板体系。
3 施工工艺
3.1 搭拆工序 平安、技术交底→地基基理处理→铺50板→搭立杆→扫地杆→横杆→水平、竖向剪刀撑→水平剪刀撑处拴水平平安兜网→验收合格后→上一段立杆。按此循环，直到相应标高后支梁、板的模板。
竖立杆时应先对照方案与工程实物，进行预排。优先确保梁下立杆间距。先前搭设的后拆，后搭设的先拆。
拆模时，需要等到悬臂板混凝土强度到达100%后，方可进行。
搭拆时，需要划定区域，并设置警示标志。
3.2 构造措施①由于高支模在目前没有相应的标准，通过上述的架体设计后，立杆满足要求，但由于模型是静力学的，结构分析仍较简单，受力工况差，荷载变异较大，加之钢管、扣件有一定的不稳定性。需从构造方面入手以增强架体的平安储藏。②剪刀撑的设立
3.2.1 水平剪刀撑　每4步架(4米)沿架体整个水平面设一道剪刀撑，作水平加强层。
架体顶部、底部必须设水平剪刀撑构成水平加强层。
3.2.2 竖向剪刀撑　沿架体的四周外立面，需要架设剪刀撑，
轴梁下架体增设剪刀撑，剪刀撑应从底部扫地杆起搭至28.8m标高板或梁底模下。
支架顶部伸出板模下顶层水平杆的悬挑立杆的长度不宜超过400mm，按1.2的步高距搭至板模下时，假设上述悬挑立杆长度大于400mm。时应增设一道横杆，使之满足400mm以内的要求。
由于连墙件架体横向约束比拟差，故在 或
回轴柱处用钢管扣件为柱箍，将柱与架体作刚性拉结。每步架均拉结，即竖向距离为1.2m。水平方向的拉结由于柱距8.4米大于7米的要求，可采用楼层梁内预埋拉筋与架体拉结，再用钢管抵至主体结构梁侧面碱上后用扣件将钢管与架体扣紧。
