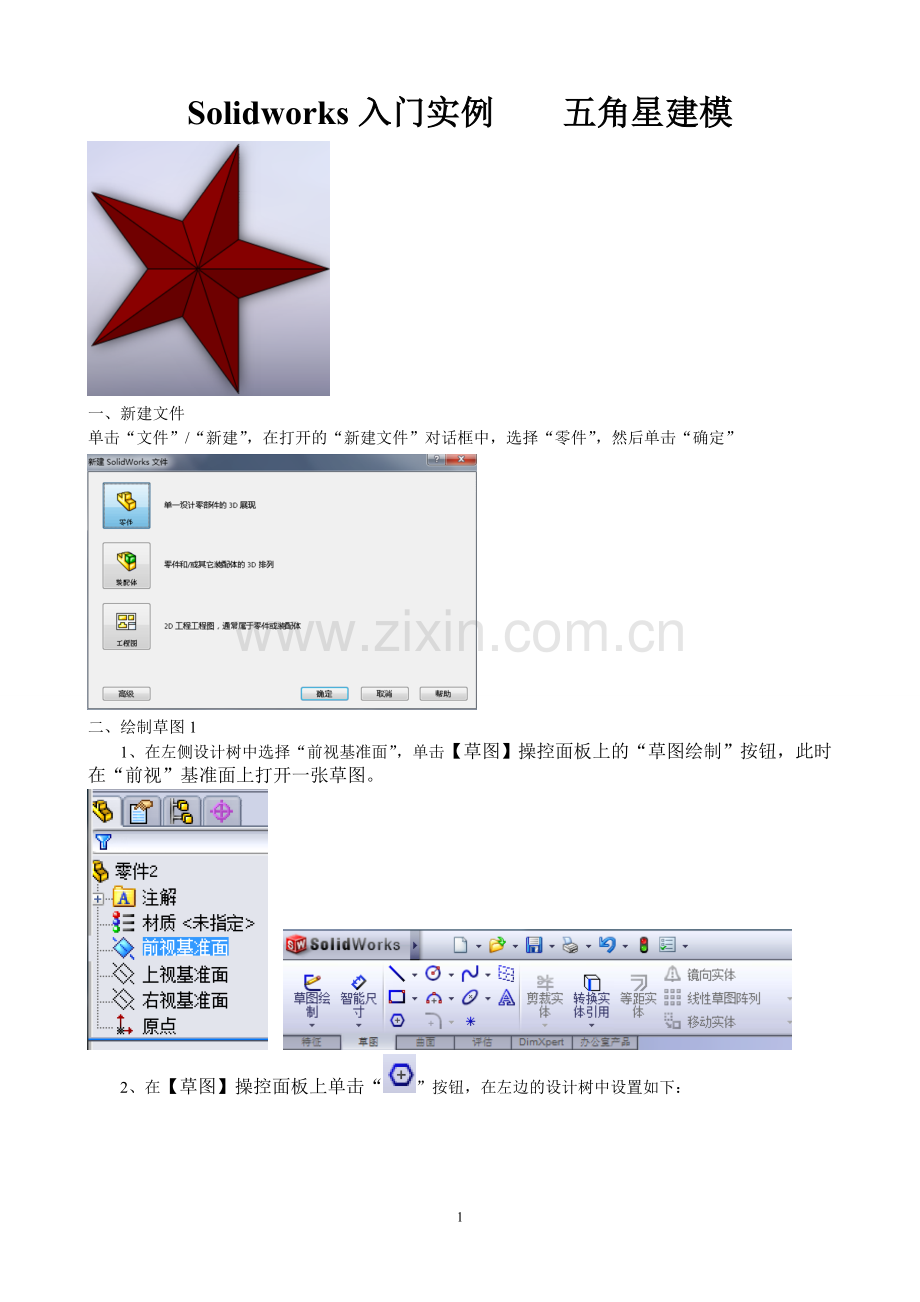

Solidworks入门实例 五角星建模

一、新建文件
单击“文件”/“新建”，在打开的“新建文件”对话框中，选择“零件”，然后单击“确定”

二、绘制草图1
1、在左侧设计树中选择“前视基准面”，单击【草图】操控面板上的“草图绘制”按钮，此时在“前视”基准面上打开一张草图。

2、在【草图】操控面板上单击“”按钮，在左边的设计树中设置如下：

3、将鼠标指针移到绘图区原点处单击，移动鼠标到适当的位置再单击以生成正五边形。

4、在左侧设计树中单击
5、在【草图】操控面板上单击按钮，对外接圆进行尺寸标注，尺寸如下图：

6、在【草图】操控面板上单击按钮，连接正五边形的对角线，如图所示

7、在【草图】操控面板上单击按钮，修剪掉多余的线条，修剪后效果如图所示
，然后单击按钮。
8、在【草图】操控面板上单击按钮，退出草图1。
三、绘制草图2
1、在左侧设计树中选择“前视基准面”，单击【特征】操控面板上的按钮，在弹出的下拉菜单中选择“基准面”，在左侧的属性管理器中设置如下图：
，然后单击按钮确认。
2、旋转后的效果图

3、在左侧设计树中选择“基准面1”，单击【草图】操控面板上的“草图绘制”按钮，进入草图2的绘制。（如果刚才进行了旋转，在选择了“基准面1”后，再单击“前导视图工具栏”上的“正视于”按钮，使基准面1摆正位置。）
4、单击【草图】操控面板上的“点”按钮，在绘图区坐标原点上单击一下，然后退出草图。
5、退出草图后旋转观察效果图

三、创建放样特征
1、切换到【特征】操控面板，单击“放样凸台/基体”按钮，单击绘图中的草图1和草图2，左侧的属性管理器中显示如下：
，然后单击按钮确认。效果如下图所示：

2、隐藏基准面1
在左侧单击“基准面1”，在弹出的快捷菜单中单击“隐藏”按钮，隐藏基准面1后的效果如图所示：

四、镜像实体
1、单击【特征】操控面板上的“镜向”按钮，在属性管理器中设置如下：
面<1>即五角星的下底面

，绘图区的预览效果图：
单击按钮确认。效果如下图所示：

五、上色
1、右键单击左侧设计树中的“零件”，在弹出的快捷菜单中单击“外观标注”，在弹出的快捷菜单中单击“颜色”，在属性管理器中设置颜色

2、上色的最终效果图
