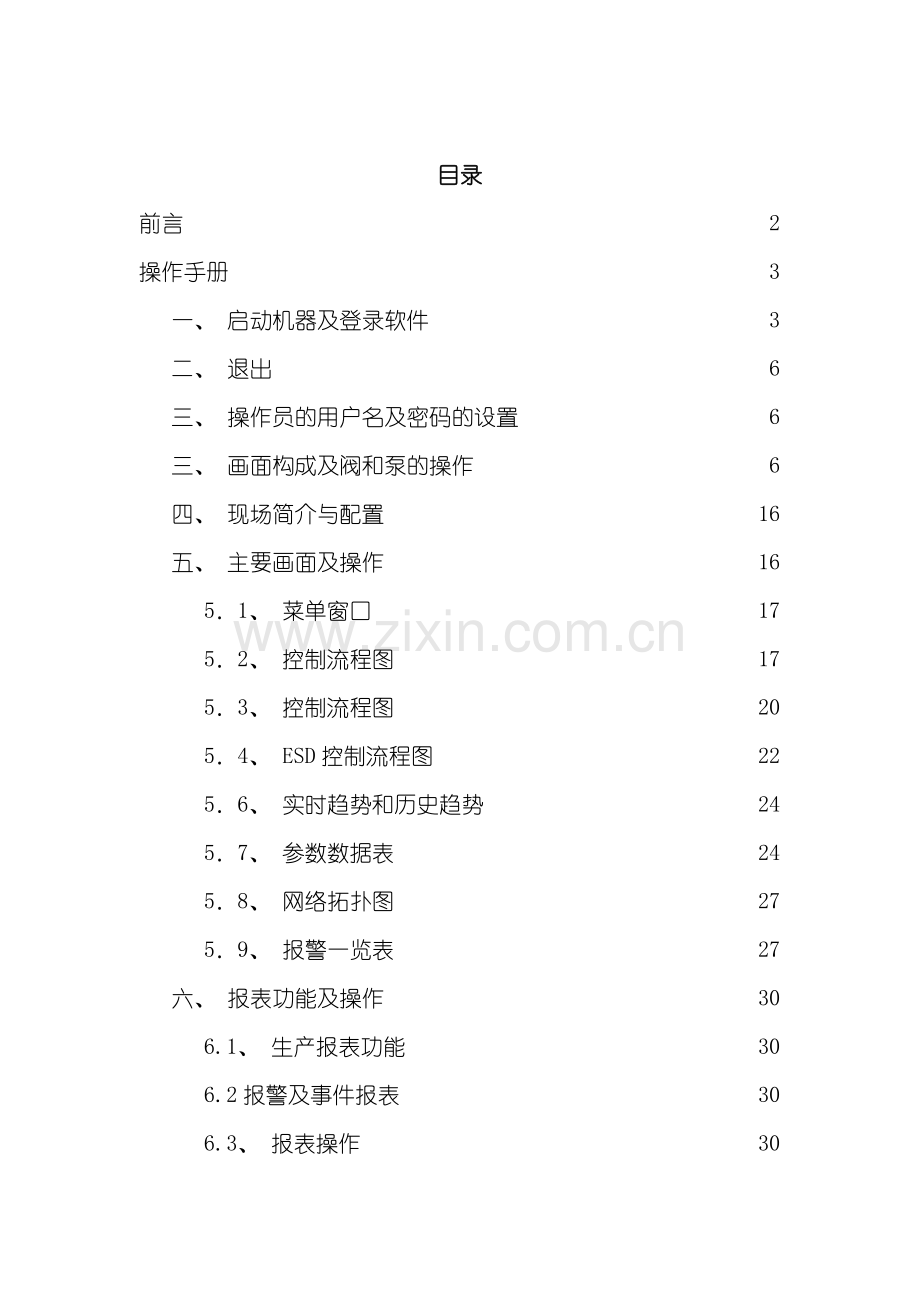

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。大张坨地下储气库地面设施适应性改造工程DCS控制系统用户手册Users Manual北京康吉森油气过程控制设备有限公司( Beijing Consen Oil&Gas Process Control Equipment Co.,Ltd) 目录前言2操作手册3一、 启动机器及登录软件3二、 退出6三、 操作员的用户名及密码的设置6三、 画面构成及阀和泵的操作6四、 现场简介与配置16五、 主要画面及操作1651、 菜单窗口1752、 控制流程图1753、 控制流程图2054、 ESD控制流程图2256、 实时趋势和历史趋势2457、 参数数据表2458、 网络拓扑图2759、 报警一览表27六、 报表功能及操作306.1、 生产报表功能306.2报警及事件报表306.3、 报表操作30七、 触摸屏HMI操作31前言本手册阅读对象为大张坨储气库站控系统( 包括集注站、 井场、 触摸屏, ) 系统操作人员, 主要目的是帮助操作人员高效、 方便的操作站控系统。大张坨储气库站控系统由上位机部分( 主要是人机界面部分) 和下位机部分( 主要是Delta V硬件及程序) 以及电台、 路由器、 局域网、 外部设备等组成, 本操作手册主要是针对HMI操作方面进行阐述。注意: 本手册为操作手册, 是针对操作人员的指导手册, 操作人员切不可对系统的任何部分进行修改。如果遇到系统故障, 建议操作人员向系统维护人员汇报, 由系统维护人员处理。如有疑问或需要技术支持, 请联系我公司技术人员, 如因操作人员误操作引起不必要的损失, 我公司不承担该责任。本操作手册由北京康吉森油气过程控制设备有限公司编写, 在编写过程中如有错误, 请各位同行多多指正。联系电话: [phone]传真: [phone]操作手册 本部分内容适用于操作人员, 目的在于帮助操作人员尽快熟悉本站控系统的操作, 并能帮助其更好的理解站控系统的内容, 更好的完成本职工作。如果在操作过程中遇到问题, 请与维护人员联系, 或与我公司技术人员联系, 以免误操作引起系统故障。我公司对误操作引起的事故不负任何责任。一、 启动机器及登录软件根据大张坨储气库项目部统一要求, 站控系统上位机部分设置为自动启动所有应用程序的运行功能。操作人员只需打开监控计算机的电源, 机器启动, Windows XP将自动运行, 大约几秒钟后, 将会出现如下画面: 然后在User name 和Passwourd中分别输入用户名和密码: 点击OK即可运行Windows XP 系统。系统启动后自动运行Delta V软件, 大约几秒钟, Delta V系统将会弹出下图的窗口: 这时在按照要求在User name 和Passwourd中分别输入用户名和密码: 点击OK, 再点击windows desktop, 接着在start all programs Delta v operator Delta V operate run即可运行Delta V 上位软件,将会出现如下画面:Delta V画面上有一个图标, 点击之后会出现如下画面: 操作员用户只需点击进入相应操作画面, 无须系统登录, 系统默认为操作员用户登录。用户如有疑问可点击用户帮助文件或由该站的自动工程师点击窗口的按钮, 按照管理员的身份登录, 然后进行具体操作。注意: 本站的操作人员有相应的用户名与密码, 密码有权限设定值, 只有管理员有权限修改所有的用户名和密码, 管理员用不同帐户登录时要先注销当前帐户才可修改登录名。若更改用户登录方式, 点击按钮, 弹出如下登录窗口: 先用鼠标点击LOGOFF, 即注销当前账户, 然后将会弹出如下一个窗口: , 点击OK即注销当前账户, 否则点击CANCEL.如果是点击了OK, 则继续在USER NAME 选项的下拉列表中选中所要登录的用户名, 然后输入密码点击OK即可。二、 退出根据实际需要, 除管理员外其它操作人员没有退出系统的权限, 只能进行操作员切换, 当需要进行操作员切换时, 点击按钮, 然后以不同操作员的身份登录即可。要推出系统点击, 以管理员用户登录, 此时管理员点击正在运行画面右上角的就可退出系统。三、 操作员的用户名及密码的设置如果要进行操作员的用户名及密码的权限设置, 须以管理员身份登录系统, 然后点击STARTALL PROGRAMSDELTAVENGINEERUSER MANGER 接着将会弹出如下图所示的画面: 然后点击FILE菜单, 选择NEW 之后按照相关提示即可进行设置, 最后点击OK即可设置完成。三、 画面构成及阀和泵的操作站控系统中有多幅流程和数据显示, 其中用到很多现场实物图例。下图为站控系统上位机画面用到的图例: 阀头显示报警状态, 红色代表故障发生、 黄色代表 阀体颜色显示代表阀开个运行状态, 绿色代表全开到位、 红色代表全关到位, 粉色为中间过渡状态。 ESD阀, 调节阀 黄色为输气主管道, 蓝色为辅助、 旁通、 放空管道。 储罐 泵 压力变送器, 压力显示 温度变送器, 温度显示 数字输入量信号 储气库有普通电动阀、 减压电动调节阀、 和PID调节阀多种阀, 阀的弹出窗口中也有不同的操作框, 有不同的返回状态和命令按钮。另外电动阀旁边显示R或是L, 代表此电动阀的就地( L) 远控状态(R) 。, R代表远控状态REMOTE, L是就地状态LOCAL。上位画面中根据流程中所采用的阀的类型, 作用分为多种阀, 因此操作框也不同。主要有普通电动阀、 减压电动调节阀、 以及PID调节阀等。下面是不同阀的操作面板包括阀的状态显示和控制部分。1、 减压电动调节阀如下图所示: 操作 面板上各个点的控制作用和状态下图都有标示。值得注意的是与普通电动阀不同的是当开关计量撬上的电动阀时, 面板上设有正在开、 正在关的状态点。控制命令送出去有返回信号时相应”正在开”、 ”正在关”指示变绿。而当此时开关阀失败产生报警时, ”开阀失败报警”和”关阀失败报警”相应指示灯红色闪烁。2、 普通电动阀普通电动阀设有”偏差报警”信号点, 当开关阀超出规定时间时, 会产生偏差报警信号, 此时偏差报警指示灯也为红色闪烁, 同时每个电动阀的操作面板上都设有一站控偏差复位按钮, 当产生偏差报警时, 用于站控复位。3、 PID调节阀调节阀能够设置流量设定和开度设定两种, 当调节阀处于手动控制时, 用户能够输入阀的开度设定, 调节阀以固定的开度运行, 此时流量设定值不可输入数值。当调节阀打倒自动状态时, 开度不可设定, 用户只能够输入流量设定值, 调节阀自动调整开度, 以一定的流量运行。4、 甲醇泵下图为污油泵的操作面板: 启停泵之前首先要看是否满足启停泵条件, 只有当满足条件时, 才能够发出启停泵命令, 而当启停泵失败时, 也有启泵失败和停泵失败指示, 指示灯红色闪烁表示报警。 当现场污油泵按下紧急停止按钮时, 现场急停反馈点有信号, 此时也为红色闪烁。5、 风机操作框风机的控制程序比较简单, 启动停止命令发出后当未能启动或者停止风机时, 也会有失败报警提示。当风机故障排除后, 重新启动后须单击”复位”命令, 将风机状态复位到原始状态。四、 现场简介与配置41、 储气库简介储气库简介 大张坨储气库设有集注站, 井场, 大张坨储气库内所有可远控设备均可在站控室单独控制开关。42、 软硬件配置站控室监控计算机采用WINDOW XP SP3操作系统, 组态软件采用的是美国艾默生公司的Delta V软件机柜室设有DCS和SIS机柜, 均为CPU冗余, 一用一备, 2个井场机柜。4台交换机也是为了网络冗余, 为安全考虑。站控室设有4台流程控制监控计算机, 一台工程师站(Plus站)计算机, 2台操作员站计算机, 一台应用站( Web Server Application) 站计算机。4台服务器上均安装了双网卡, 用于网络冗余设置。报表打印机, 报警打印机和一台冗余打印机。五、 主要画面及操作站控画面主要包括: 本站画面目录, 控制流程图总图, 各个工艺控制流程图, 选井操作图, ESD流程控制系统图, 参数数据表, 实时趋势和历史趋势等趋势图, 现场设备的网络拓扑图, 施工现场的消防报警图, 和报警一览表的报警, 每个画面在应用程序的菜单中都分类组织, 操作人员只要用鼠标点击对应的菜单项, 即可加入对应的画面。主要画面如下: 51、 菜单窗口应用程序包括下图所示的菜单, 鼠标单击任何下图菜单栏中的图标, 都会弹出对应的流程图和数据表、 趋势等, 个别菜单有二级菜单, 点击下拉菜单, 也能够调出相应的画面。经过主页面上的各个点也能够进入相应的控制流程和状态画面当站现场出现问题时, 点击菜单上方的两个ESD命令按钮, 用于现场管线和设备的保护。52、 控制流程图流程图主要A、 B井场及集注站流程图, 包括A、 B井场的井口阀组注采管线、 选井计量工艺管线、 分离器和换热器工艺管线等流程图。每个工艺管线流程图并不是独立的, 与其它相关的工艺管线流程图是有联系的, 我们把有联系的工艺管线用方向标与之连接, 单击此方向标画面就切换到与之发生联系的流程图中。下图为本储备中流程图: 53、 控制流程图流程图主要消防系统流程图。54、 ESD控制流程图ESD联锁动态图相当于对整个储气库的精简, 整个储气库的逻辑联锁状态显示图, 但ESD控制图的作用很重要, 起到安全保护的作用, 当现场出现安全隐患或者事故时, 用户需要发出ESD命令, 锁定进出口阀, 保证管线安全, 此时用户能够清楚地在ESD联锁动态图中发出命令后锁定的状态和进出口阀的状态。大张坨ESD联锁动态图分为: 大张坨A井场ESD联锁动态图、 大张坨B井场ESD联锁动态图、 大张坨集注站ESD联锁动态图。每个ESD联锁动态图优先级为: 零级关断一级关断二级关断三级关断具体关系是: 当采集区紧急关断、 火灾事故、 场区可燃气体检测浓度40%报警等条件任一条件满足时就会触发零级关断, 零级关断相应地发生响应, 并相应地向下一级即一级关断输出响应。当条件满足一级关断触发响应时, 一级关断程序随之触发, 并向下一级发出响应信号传导, 当条件满足二级关断触发是, 二级关断程序相应发生动作。同时单击每个阶段的阀、 泵、 风机, 预冷电机等状态也随之发生变化, 并在ESD联锁动态流程图上显示响应后的各自状态。下图为ESD联锁动态流程图: 56、 实时趋势和历史趋势变量历史趋势图, 用户单击报警历史按钮, 弹出变量历史菜单, 用户能够查看当前和之前一段时间的报警情况。下图为实时趋势图, 实时趋势图中是不带记忆功能的, 时间轴随时间向前推进, 用户想要观察那些点的实时趋势能够在实时数据选项框中选择数据点, 单击”添加笔”按钮, 该数据点的实时趋势在图中就能够显示。图中还有”多时间轴显示”和”多数值显示”点, 如果用户要添加都各数据点到图 中观察, 就能够选中这两项, 各个数据点用自己的时间和数值坐标, 比较直观。当用户不想看该点的曲线时, 能够点击”删除笔”清除当前趋势 图中显示的该数据点曲线 。实时趋势图中还有时间范围选项和发大曲线选项, 用户能够选择时间范围分别为5分钟、 15分钟、 30分钟、 一小时、 6小时和12小时时间范围选项, 以便察看不同范围内的实时曲线。放大曲线选项的作用是当曲线有微小的变化时, 显示不明显的时候, 缩小显示范围, 使趋势更明显。历史趋势图中用户能够查看不同历史时刻的历史曲线, 历史数据每24小时存储一次, 历史数据有记忆功能, 用户能够在选择历史点添加到历史曲线中之后能够选择查看任何一天的历史曲线, 点击”启动时间和日期”按钮, 根据服务器硬盘中记录的历史数据, 选择查看哪一天的数据。历史曲线图还有前进后退按钮, 向前向后查看数据, 分别设有一个前进和一个快进按钮, 一个后退和一个快退按钮。其它功能是和实时趋势图中的功能是一样的, 也都是用于查看曲线的。57、 参数数据表该画面详细显示了A, B井场及集注站模拟量的各项参数, 包括模拟量数据压力变送器、 差压变送器、 温度变送器、 流量值等显示信息。此画面中的参数显示值均为只读, 无法修改。画面如下: 画面中显示模拟量数值。58、 网络拓扑图59、 报警一览表 591、 确认报警图 在DELTA OPERATE RUN 运行软件菜单栏有一个即为报警显示栏, 单击此图标即可进入报警栏。从报警下拉菜单中进入确认报警画面, 用户可看到当前和之前一段时间未确认的报警信息, 包括报警时间、 报警优先级、 标签名、 状态和描述、 单位等内容, 下图为报警画面, 用户可选中一行报警信息, 再单击”确认所选报警” 按纽, 即可确定该项报警信息。用户也能够单击”确认所有报警”按钮( 在报警栏的右下角) , 报警图表中用户能够看到的报警点被确认, ”确认所有报警”按钮只能确认当前窗口中显示的所有报警, 但此时如果报警过多, 用户则需要多次点击”确认所选报警”才能确认所有的报警。点击 这三个不同的图标, 用户能够根据不同的需要选择根据哪一项属性排序, 排序选项中有报警一览的属性值。同时用户还能够选择报警发生时间, 报警最近状态改变, 报警ID来显示报警信息。报警窗口的报警计数器中显示有未确认的报警数和总报警数, 抑制的报警数。用户确认的未确认报警数、 报警总数都有显示。点击图标, 能够对用户所需变量的报警进行过滤。592、 消防报警图消防报警图中按照现场的管线和设备的实际分布标示着现场分布的可燃气报警探头和火灾报警探头, 探头分布在现场。当有报警时, 现场的探头信号传到站控监控系统, 此时消防报警图中现场中探头报警点红色闪烁。593、 历史趋势图变量历史趋势图, 用户单击报警历史按钮, 弹出变量历史菜单, 用户能够查看当前和之前一段时间的报警情况。可是只用于查看变量历史。六、 报表功能及操作6.1、 生产报表功能7.1.1、 自动打印功能: 每天早晨8点10分打印上一天早晨8点到本日早晨8点的数据报表。7.1.2、 手动打印功能: 本日任何时间都能够打印当天的报表。( 本日早晨8点到次日早晨8点) 。7.1.3、 报表备份功能: 每日的报表都有一个备份文件保存。( 保存在: D: reportreportbackup*.日期) 点击历史趋势、 实时趋势画面中的打印趋势按钮即可进行相关的即时打印。6.2报警及事件报表7.2.1、 自动打印: 每天早晨8: 30打印前一天报警及事件报表。7.2.2、 手动打印: 手动能够打印任何时间的报警及事件报表( 时间能够设置) 。6.3、 报表操作6.3.1、 点击菜单上面的”查看”弹出下拉菜单。6.3.2、 点击下拉菜单中的”报表”弹出报表汇总画面。6.3.3、 点击所要打印的报表。6.3.4、 点击REQUEST按钮即可。以上为大张坨储气库的系统操作手册。七、 触摸屏HMI操作1、 触摸屏HMI的登录触摸屏的主画面如下图所示: 如果用户不点击”登录”按钮来对触摸屏的HMI进行操作, 系统默认操作者为只具有一定权限的访客, 只能浏览或查看上图所列的工艺流程图中相应设备的数据与状态, 而不具有实质性的操作权限。如对触摸屏的HMI进行相应权限的操作, 首先应将触摸屏的画面切换到主画面, 点击画面中的”登录” 按钮, 将会弹出如下图所示的对话框: 然后按照要求输入用户名( name) 及密码( password) 点击OK即可,并能够在主画面中左上方将会看到登录者以何种身份登录的 , 如下图所示中的红色方框中的内容即为登录者身份状态的描述。这样用户就能够在一定权限下进行相应地操作了。相应的操作完之后, 操作者将画面切换到触摸屏的主画面, 然后再点击”退出”按钮, 即可离开触摸屏。大张坨储气库系统配置图
