泛光照明技术说明文件2015.08.18.pdf

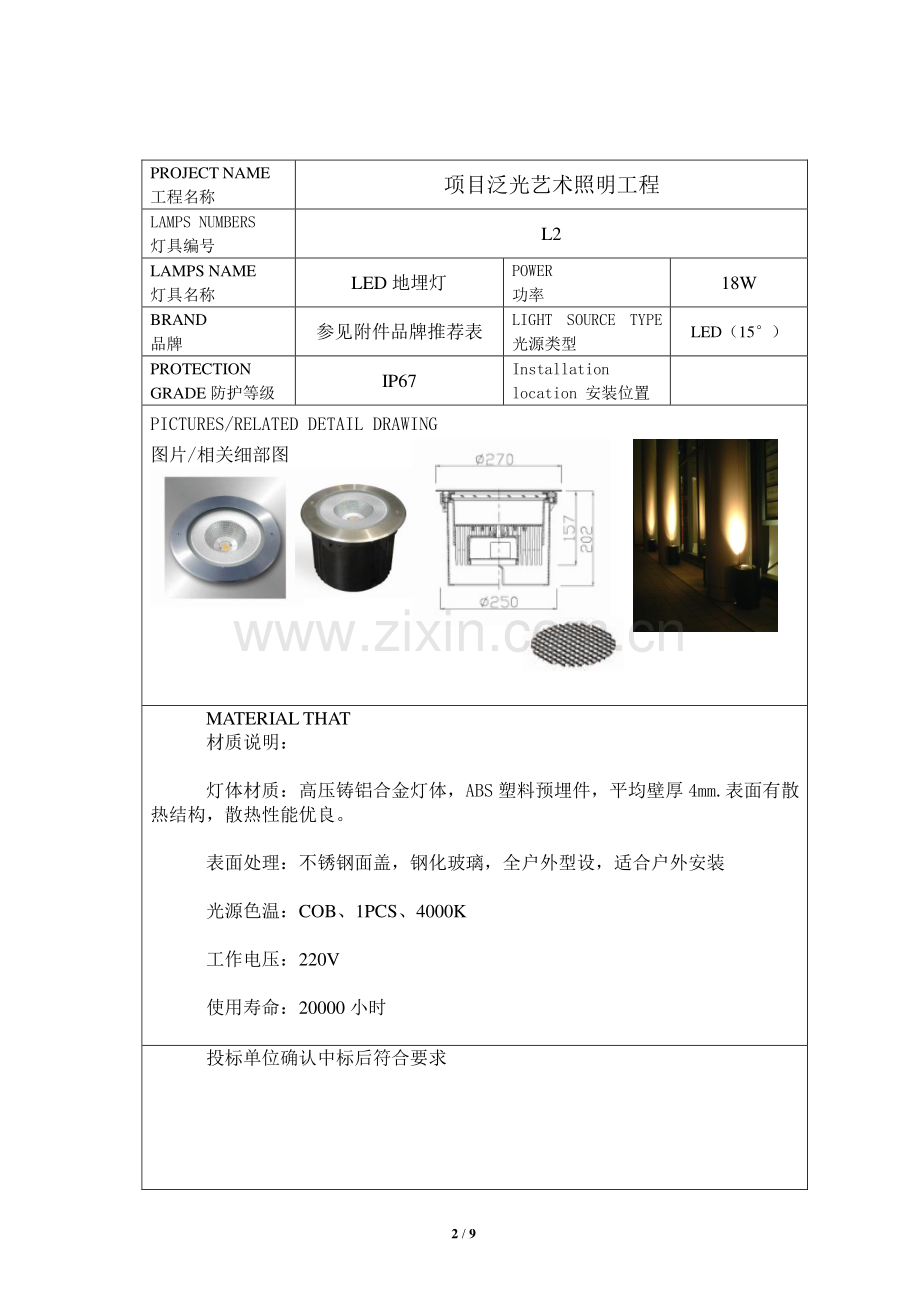

1/9 一、一、设备技术参数设备技术参数 1、灯具参数 PROJECT NAME 工程名称 项目泛光艺术照明工程 LAMPS NUMBERS 灯具编号 L1 LAMPS NAME 灯具名称 LED 数码洗墙灯 POWER 功率 12W BRAND 品牌 参见附件品牌推荐表 LIGHT SOURCE TYPE 光源类型 LED、120 PROTECTION GRADE 防护等级 IP65 Installation location 安装位置 建筑立面 PICTURES/RELATED DETAIL DRAWING 图片/相关细部图 备注：底部 U 型卡件固定，底部出线；带可藏公母接头型材 需更具现场实际情况定制灯具长度为 100mm、500mm、1000mm MATERIAL THAT 材质说明：灯体材质：灯体采用高导热性 6063 铝，增添了整体灯具耐老化散热好的性能；简易的支架安装，适合更广泛的安装环境,一米分八段，符合国际 DMX512控制协议。表面处理：全户外型设计，防尘防水 光源色温：SMD5050、48PCS、4000K(程序变化)工作电压：24V 使用寿命：50000 小时 投标单位确认中标后符合要求 2/9 PROJECT NAME 工程名称 项目泛光艺术照明工程 LAMPS NUMBERS 灯具编号 L2 LAMPS NAME 灯具名称 LED 地埋灯 POWER 功率 18W BRAND 品牌 参见附件品牌推荐表 LIGHT SOURCE TYPE 光源类型 LED（15）PROTECTION GRADE 防护等级 IP67 Installation location 安装位置 PICTURES/RELATED DETAIL DRAWING 图片/相关细部图 MATERIAL THAT 材质说明：灯体材质：高压铸铝合金灯体，ABS 塑料预埋件，平均壁厚 4mm.表面有散热结构，散热性能优良。表面处理：不锈钢面盖，钢化玻璃，全户外型设，适合户外安装 光源色温：COB、1PCS、4000K 工作电压：220V 使用寿命：20000 小时 投标单位确认中标后符合要求 3/9 PROJECT NAME 工程名称 项目泛光艺术照明工程 LAMPS NUMBERS 灯具编号 L3 LAMPS NAME 灯具名称 LED 筒灯 POWER 功率 25W BRAND 品牌 详见灯具品牌表 LIGHT SOURCE TYPE 光源类型 LED（60）PROTECTION GRADE 防护等级 IP67 Installation location 安装位置 PICTURES/RELATED DETAIL DRAWING 图片/相关细部图 备注：施工单位需提供详细的幕墙开孔尺寸及定位 MATERIAL THAT 材质说明：灯体材质：不锈钢面盖，高强度压铸铝灯体 表面处理：防尘防水，开孔直径 145mm 光源、色温：COB、1PCS、4000K 光通量：2300lm 工作电压：220V 使用寿命：20000 小时 投标单位确认中标后符合要求 4/9 2、其他设备参数 名称名称 产品技术要求产品技术要求 配 电 箱 1.符合 BG7521、JB/T9666 等中国国家标准及国际标准；2.箱内一次元器件可采用 ABB、梅兰日兰、施耐德产品中的任一品牌子，但所有一次元件的品牌必须统一；3.箱内二次元器件及导线须采用国标产品；4.箱体材料采用国标产品冷轧钢板，箱体板材厚度不小于 1.0，落地柜板材厚度不小于 2.0，箱体表面经过除油、除锈、磷化处理、喷粉烘烤或喷塑处理，所有箱体的壳体内外均应进行酸洗、磷化后静电喷塑。5.箱体必须为全封闭型，箱门上须装防尘防水垫并考虑散热，装以锁扣或其他相同经批准的锁。6.所有三箱必须有清晰的标牌。在每个箱门内必须附有回路记录卡。7.生产厂家有数控设备（冲孔、剪切、弯折）和烤漆或喷朔设备。8.通过 2000 版 ISO9000 系列质量体系认证。电 线 导 管 1.1.焊接钢管焊接钢管 A.符合 GB3092 等中国国家标准。B.钢管长度的偏差应在允许的范围内。C.钢管的弯曲度应在允许范围内。D.钢管的壁厚应均匀、一致、不应有折扁、裂缝、砂眼、塌陷等现象。E.内外表面应光滑，不应有折叠、裂缝、搭焊、缺焊、毛刺的现象。F.镀锌层应均匀一致、完好无损，不得有剥落、气泡的现象。G.管箍的大小应符合国家规范要求，丝扣清晰、均匀、不乱扣，镀锌层均匀，无剥落、无劈裂，两端光滑无毛刺。H.锁紧螺母尺寸符合国家标准要求，外层完好无损，丝扣清晰，不乱扣，镀锌层均匀。I.铁制盒、盒的大小尺寸以及壁厚应符合设计规范要求，无变形，敲落孔完整无损，面板的安装孔应齐全，丝扣清晰，面板、盖板应与盒、箱配套，外形完整无损且颜色一致。无锈蚀等现象。2.2.套接扣压式镀锌薄壁钢导管套接扣压式镀锌薄壁钢导管 1.管路在吊顶内敷设，应按明配管工艺敷设，其灯头盒和管路走向的定位应与通风空调、消防给水等专业协调。2.KBG 电导管应采用专用弯管器进行弯曲，其弯曲处不应有折皱、凹陷、裂纹等缺陷，且弯扁程度不应大于管外径的 10。3.管路暗敷设时，管路固定点应牢固，固定点间距不应大于 1m,水平或垂直明敷设的管路，水平度或垂直度为 1.5，全长偏差不应大于管内径的 12。5/9 名称名称 产品技术要求产品技术要求 控 制 系 统 1.L1 采用标准 DMX512 控制系统，采用主控至分控，分控至分控的控制方式，采用 8 芯超 5 类网线连接，最长 100 米，每台主控最大级联 31 台分控，每台分控输出 4 路，每路 170 像素。2.L1 灯具需集中控制在下一层 T1 区域，详见图纸示意。3.配电箱采用智能照明控制系统，通过集中控制系统电脑控制每个配电箱内模块，模块控制每个回路的开启与关闭，智能照明控制需集中控制在地下一层 T1 区域，详见图纸示意。二、二、设备品牌推荐设备品牌推荐 1、设备品牌表 序序号号 名称名称 推荐品牌推荐品牌 1 灯具 大山、乐雷、胜亚 2 灯具芯片 晶元、CREE、Osram 3 开关电源 创联、明纬、衡孚 4 配电箱元器件 梅兰日兰、施耐德、ABB 5 电线、电缆 莫枫、起帆、江南 7 配管 华岐(SC)、华易（MT)、鹏正（KBG）6/9 三、三、灯具功率表灯具功率表 1、T1 灯具功率表 序号序号 名称名称 功功 率率(W)单单 位位 数数 量量 安装位置安装位置 合计功合计功率率 (W)(W)L1 LED 数码洗墙灯(4000K 程序变化)12 米 1595 建筑外立面 19140 L2 LED 地埋灯(4000K)18 套 6 入口圆柱 108 L3 LED 筒灯（4000K）25 套 15 雨棚 375 合计 19623 2、T2 灯具功率表 序号序号 名称名称 功功 率率(W)单单 位位 数数 量量 安装位置安装位置 合计功合计功率率 (W)(W)L1 LED 数码洗墙灯(4000K 程序变化)12 米 1599 建筑外立面 19188 L2 LED 地埋灯(4000K)18 套 14 入口圆柱 252 L3 LED 筒灯（4000K）25 套 32 雨棚 800 合计 20240 3、T3 灯具功率表 序号序号 名称名称 功功 率率(W)单单 位位 数数 量量 安装位置安装位置 合计功合计功率率 (W)(W)L1 LED 数码洗墙灯(4000K 程序变化)12 米 1420 建筑外立面 17040 L2 LED 地埋灯(4000K)18 套 6 入口圆柱 108 L3 LED 筒灯（4000K）25 套 13 雨棚 325 合计 17473 7/9 四、四、技术要求技术要求 1、总则 本章说明本工程供应及安装所需的基本技术要求，投标单位在中标后根据已提供图纸对相应部份进行细化及深化，深化设计须画出系统图，注明所用设备、材料的产地规格型号及主要技术指标，直至达到与项目现场相符的施工图要求深度，其中，必须要密切注意与幕墙施工单位的配合。一般要求 A所有送抵工地的设备均须为合格产品。B安装前的所有设备需装箱保护。C深化设计和安装施工必须符合国家和工程所在地地方规范要求。质量保证 所提供的设备及材料除招标方指定外，其余宜采用国产优质品牌，最终须通过设计单位及建设方确认。资料呈审 需提交完整的产品资料，包括技术参数、检测报告等以供审批。各类产品要求包括但不限于如下要求：2、灯具 1）所有 LED 灯具功率因素0.9，灯具具体参数要求详见第四条设备技术参数，灯具品牌详见第五条设备品牌推荐。2）在建筑弧形立面处，需要对灯具有非标或定制要求，必须完全符合建筑及设计要求。3）所有灯具安装固定必须充分考虑幕墙防水封堵问题。4）各类灯具安装必须充分考虑散热和后期检修维护问题。5）各投标单位应充分考虑灯具选型与外装位置尺寸问题，需选择尺寸较小的隐藏式灯具，必须完全符合建筑及设计要求。6）中标单位须深化灯具安装位置、安装方式的相关图纸。3、电缆（线）1）电缆电线技术参数需符合招标图纸要求；A、B、C、N、PE 等各相颜色按色标配置；按照要求暗敷和明敷，根据现场情况沿墙面敷设、暗敷吊顶、墙内、地面内等。2）电缆敷设时严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。电缆在进出配电箱、跨越建筑物变形缝处，应作预留；3）线缆在公共桥架内应按回路成束布置。8/9 4）数据线缆、控制线缆采用符合国家标准的产品。4、桥架、线管、安装支架 1）线管技术参数需符合招标图纸要求，暗敷线管时宜采用套管连接，套管长度为连接外径的 1.5-3 倍，连接管的对外接口应在套管中间，焊接口应焊接牢固严密，连接处的两端用专 用接地卡固定跨接接地线；2）根据现场情况，如需采用桥架（线槽），应采用热镀锌板材，厚度不小于钢制电缆桥架工程设计规范CECS312006 要求；颜色静灰；出强电井部份按防火分割封堵。3）安装支架：通丝吊杆热镀锌，热浸镀锌角铁。4）强弱电缆宜分开独立敷设，若共用桥架的中间应用金属隔板隔开，保证不对弱电信号产生不良影响。5、配电箱 1）材质：户内：金属喷塑；户外：不锈钢，带锁。2）箱体：高度大于 700MM 可采用 2.0MM，高度小于 700MM 可采用 1.0MM。3）涂装：户内：喷塑（颜色由设计提出，业主确认）。户外：不需要。4）柜内导体：按照国家标准。5）防护等级：户内 IP20；户外 IP65。6）配电箱回路控制方式：采用是控制钟控制方式。可设定每个回路的开启与关闭，以实现各种效果场景模式和节能。7）SPD 电源浪涌保护器参数；In40kA(8/20uS),Uc320V,4pol 8）低压配电箱安装用膨胀螺栓固定，箱体接地端子通过接地线与接地角钢或扁铁可靠焊接。配电箱安装前进行检查，规格型号与设计相符，内部元件完好，配线美观整齐，箱体外观检查完好，安装后可靠接地，采用螺栓连接，明敷处采用抱箍及膨胀螺丝固定，暗敷处必要时凿添混凝土固定 9）确认配电装置容量满足要求，同时复核控制缆位置编号、芯线是否符合设计。确认无误后，剥切电缆制作电缆头并进行绑扎固定；同一束电缆头绑扎后，将各电缆的芯线按自然顺序理顺，核对芯线编号，然后把所有芯线在距电缆头上30-50mm 处绑扎成束；10）把理顺的芯线全部整齐地装入线槽中，在芯线全长的中部和上部用绝缘绑线作几圈临时绑扎，防止芯线从线槽中脱落；自上而下分别将电缆芯线按编号镶入与端子排位置相对应的线槽孔中，其预留长度也暂时留在线槽的槽孔外。从线束绑扎位置向上，每隔 400mm 对芯线绑一道；11）确定预留长度及线端绝缘剥除长度，切断多余芯线长度，并按芯线需外露长度剥除其绝缘层。从切断的芯线上取下标号牌，套在刚剥除绝缘层的芯线上。9/9 弯曲预留长度段，自端子排最下端开始向上顺序按煨线环或压接线端子方式进行接线，把芯线接到端子排上，直至全部完成；6、变压器 1）不锈钢材质，安装于室内时应选择隐蔽、通风散热条件好的地方，安装于室外时应在变压器外安装设置不锈钢防水箱进行保护；7、其他 1）防雷：考虑进户线路和主要设备的防雷设计，可抵御一般性的感应雷和浪涌的袭击。2）本工程配电系统采用三相五线制，接线时应注意三相平衡 3）所有电气设备及电气线路在正常情况下不带电的金属外壳均应按规程接地，电源引入建筑物进线处设置接地装置，接地电阻满足图纸要求，如实际接地电阻不满足要求，必须增加接地极；5）带有漏电装置的回路，要求漏电装置动作时间小于 0.1 秒，动作电流小于 30mA；
