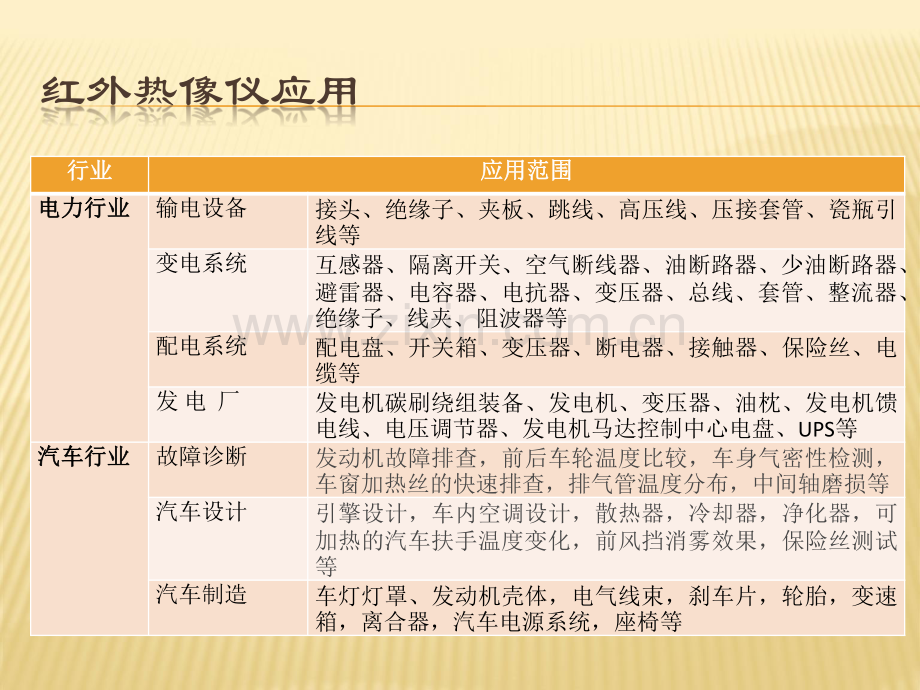

红外热像仪的应用 Nano电子商城 Tel：[phone] 红外热像仪应用 行业行业 应用范围应用范围 电力行业电力行业 输电设备 接头、绝缘子、夹板、跳线、高压线、压接套管、瓷瓶引线等 变电系统 互感器、隔离开关、空气断线器、油断路器、少油断路器、避雷器、电容器、电抗器、变压器、总线、套管、整流器、绝缘子、线夹、阻波器等 配电系统 配电盘、开关箱、变压器、断电器、接触器、保险丝、电缆等 发 电 厂 发电机碳刷绕组装备、发电机、变压器、油枕、发电机馈电线、电压调节器、发电机马达控制中心电盘、UPS等 汽车行业汽车行业 故障诊断 发动机故障排查，前后车轮温度比较，车身气密性检测，车窗加热丝的快速排查，排气管温度分布，中间轴磨损等 汽车设计 引擎设计，车内空调设计，散热器，冷却器，净化器，可加热的汽车扶手温度变化，前风挡消雾效果，保险丝测试等 汽车制造 车灯灯罩、发动机壳体，电气线束，刹车片，轮胎，变速箱，离合器，汽车电源系统，座椅等 行业行业 应用范围应用范围 电子电路电子电路 元器件的选择，电路的走向设计，PCB板面温度测试，元器件承载的电流，电压测试，短路板快速检修，散热片、散热孔、风扇等温度场的分布等 冶金行业冶金行业 热风炉耐火内衬的缺陷检测，钢水包.铁水包腐蚀程度、升温速度、烤包时间，转炉表面温度，回转窑内衬缺陷，高炉内衬水冷壁，高炉炉瘤，测定钢芯温度，验证钢锭液率等 铁路行业铁路行业 内燃/电力机车的主发动机、牵引电动机、热交换器、中冷器通风机、空气滤清器、蓄电池，电力机车整流装置、辅助电机组、供电系统及部件、机车车辆制动系统、闸瓦、齿轮箱、制动缸、轴承、车体、轴箱、缓冲器，保温车、冷藏集装箱，空调机组、制冷设备，铁路通信信号设备，机车受电弓，铁路行车安全监控，车轴故障判断，铁路电网巡检，除雪设备，轮毂状态等 石化行业石化行业 保温隔热材料的破损诊断，加热炉管的温度分布，反应炉阀门腐蚀，板式热交换器、端盖衬里的轻微渗漏，液位测定，气体泄漏探测，石化设备巡检，管道积炭堵塞，管道内壁受磨损或腐蚀，法兰连接的密封，锅炉排烟热损失评估，固体、气体不完全燃烧评估，蒸汽管道节能监测等 红外热像仪应用 行业行业 应用范围应用范围 机械制造机械制造 轴承轴心跳动和润滑效果，蒸汽系统保温效果，生产过程中，变电站、配电柜、电动机等电气设备是否非正常，管道堵塞，汽阀失效，管路泄漏，机械加工，大型机电设备温度分布监测，马达、马达碳刷、轴承、联轴器、泵浦、汽机叶片、齿轮箱、驱动齿轮、驱动皮带、联轴器、射出成型机、柴油机、空压机等 建筑行业建筑行业 楼宇结构，管道系统，供暖通风，空调系统，建筑物表面的温度分布状况的检测，外墙开裂、房顶裂缝、内部支撑损坏，房屋跨塌伤害事故，隔热层缺失或损坏，积水区域的查找，钢筋灌浆室的机构验证，支撑梁、管道、电缆、烟道的结构验证，不同环境下内外墙表面、门、窗户性能测试，旧建筑翻修，地暖供热等 航空航天航空航天 飞机结构应力分析，航空航天器零部件生产加工等 消防安防消防安防 快速确定火源，寻找消防通道，黑暗环境中的消防指挥，建筑结构烧损程度，搜救黑暗和烟雾中的被困人员，不同环境中的目标监控，伪装及隐蔽目标的识别等 采矿行业采矿行业 矿料分选，传送带和皮带轮的老化，传动轴故障，采矿设备维护等 医疗卫生医疗卫生 乳腺癌检测，人体血液循环，皮肤病及炎症的显性、非显性病灶等 农农 业业 土壤温度和水分测定，农产品加工、检测，农业自动化设备检测维护等 红外热像仪应用 大型高炉料面的测定大型高炉料面的测定 炼铁高炉要求炉内加入的原料分布均匀，从炉顶面温度的分布可以测定原料的分布均匀性。采用NEC红外热像仪透过安装有高炉顶部炉壳的硅玻璃口测定炉内料面温度，实时采集、计算、显示料面温度，然后进行图像处理后再由计算机控制给料设备的动作，调整原料流量，使炉料分布合理，对决定原料的定量投放、提供生铁产量和质量、延长炉龄和节能降耗起了重要作用。热风炉的破损诊断和检修热风炉的破损诊断和检修 热风炉的炉衬在生产中容易被烧坏，但因炉子是封闭的，烧损位臵不易发现。采用NEC红外热像仪诊断炉子破损位臵，及时进行检修，可有效延长热风炉的使用寿命。红外热像仪在钢铁行业的应用 鱼雷罐外壁温度监测系统鱼雷罐外壁温度监测系统 NEC系统自动监测鱼雷罐外壁温度，分析温度数据，异常时发出警报。能够预防泄露，并且根据分析结果合理安排维修。红外热像仪在钢铁行业的应用 高炉残铁口位臵的确定高炉残铁口位臵的确定 高炉大修前，需要在炉子上开口把炉内残铁排尽。凭借经验往往不能准确确定开口位臵，从而造成残铁排不尽，给拆炉工作带为困难。采用NEC红外热像仪，可快速确定残铁水的下表面位臵和开口位臵，开口后残铁全部排尽。钢锭温度的测定钢锭温度的测定 新浇注的钢锭，在入均热炉前的温度很重要。采用NEC红外热像仪对入炉前的钢锭进行表面温度测定，使均热炉对钢锭加热达到最佳化，且节省煤气用量。红外热像仪在钢铁行业的应用 转炉出钢时不纯物监视系统转炉出钢时不纯物监视系统 转炉出钢时，钢水和不纯物的辐射率不同。用NEC红外热成像仪检测温度时，虽然两者实际温度一样，但是在红外热成像仪上所显示的温度完全不同。可以利用辐射率不同，用红外热成像仪区别钢水和不纯物，进行定量的质量管理。红外热像仪在钢铁行业的应用 不纯物温度不纯物温度钢水温度钢水温度转炉转炉钢水出钢钢水出钢转炉转炉不纯物残留不纯物残留检知温度变化及时停止出钢红外热成像仪上红外热成像仪上所显示的温度所显示的温度钢水的辐射率钢水的辐射率長波長域長波長域不纯物的辐射率不纯物的辐射率转炉出钢时不纯物监视系统转炉出钢时不纯物监视系统 红外热像仪在钢铁行业的应用 热轧辊表面温度的测定热轧辊表面温度的测定 采用NEC红外热像仪，可发现轧辊表面温度分布不均匀，及时采取相应措施，减少或消除热裂纹的产生。钢水包监视系统钢水包监视系统 自动测量钢水包的铁皮温度，数据分析、报警输出。因为显示温度分布，可以确定维修部位。测定位臵可以事先设定，做合适的判断。制作纪录数据的倾向曲线，红外热图像的重放。红外热像仪在钢铁行业的应用 钢板生产线监测系统钢板生产线监测系统 使用红外热成像仪内部的异常温度自动报警功能，能够自动开始终止测温。调出自动保存的热图像，划出区域，可以算出最高温度，最低温度，平均温度。最高温度，最低温度，平均温度超过预定值的话，可以输出报警信号。能够时间轴表示，保存最高温度、最低温度、平均温度以及各种感应器的信号。红外热像仪在钢铁行业的应用 红外热像仪在钢铁行业的应用 钢板生产线监测系统钢板生产线监测系统 发动机故障诊断发动机故障诊断 发动机的某些微小的裂纹，细微的结构设计差别等，很难通过其它方法来进行准确诊断的。而采用NEC红外热成像仪则可以将细微的结构缺陷反映为细微的温度差别，从而能够达到其它方式所不能达到的诊断效果。我们可以对发动机内部的温度分布一目了然。各个部件位臵的温度可以准确反映出实际工作中的发动机性能的体现。红外热像仪在汽车行业的应用 制动系统故障诊断制动系统故障诊断 车辆的制动设计取决于重量分布、车辆尺寸、车辆高度等因素。前制动系统要担负较大比例的制动作用。采用NEC红外热像仪对车辆前后轮的温度进行比较，前轮的温度应该高于后轮的温度。如果两个前轮(或后轮)的温度也有差别，则可以判断为制动系统中存在问题，需要排查。红外热像仪在汽车行业的应用 车身气密性检测车身气密性检测 汽车的空调系统的好坏对汽车的使用至关重要，而车身的整体气密性将直接影响到空调系统的工作效率。在进行汽车测试时，打开车内的空调系统运行一段时间，再使用NEC红外热像仪将整个车的热图拍摄下来。如果发生气密性泄漏，则可以准确的分析和评估。红外热像仪在汽车行业的应用 空调工作前 空调开启5分钟后 温度变化部分的差异 车窗加热丝的检测车窗加热丝的检测 加热丝位于汽车后玻璃，其工作正常与否将直接影响到汽车在多雾情况下的安全驾驶。使用NEC红外热像仪可以对整个加热丝的分布做出全面的迅速诊，以确定加热丝是否有断裂。红外热像仪在汽车行业的应用 汽车排气管的检修汽车排气管的检修 排气管的温度过高可以直接反映出燃烧不充分，从而对发动机系统的工作状况有个间接的评估。如果管路的温度分布不均匀，则可以反映出管道本身具有结构上的缺陷。红外热像仪在汽车行业的应用 缺陷探测缺陷探测 PCB上的电路问题查找起来非常困难，技术可能告知电路问题的存在，但无法确定缺陷的位臵。工程师需要花费很多时间来寻找问题点的位臵，对于层间问题更难发现。采用NEC红外热像仪，可有效探测出电路板上的缺陷位臵。元器件的筛选元器件的筛选 可采用NEC红外热像仪对电子元器件进行筛选。确保次品和杂质的混入，回收不合格产品。在线监测在线监测 采用NEC红外热像仪进行在线监测缺陷，一些电路板上非正常工作器件会表现出异常的热效应，能够被热成像检测系统尽早发现，避免流入客户工厂。红外热像仪在电子行业的应用 优化设计优化设计 由于电子器件的密度和功率密度的增加，在设计阶段和开始生产就应解决热管理问题，减少故障排除和维修的相关费用。此外，通过制定电路板和电子元件的热效应历史数据库，设计人员可以更早地把电路板和元器件的热性能考虑到在设计过程中。NEC红外热像仪可有效加入电路设计阶段，提供设计人员所需的数据，最终实现设计的优化。红外热像仪在电子行业的应用 LCD表面温度分布 笔记本电脑表面温度分布 集成电路板表面温度分布 LCDLCD产品检测产品检测 1.1.研发研发 a）LED模块驱动电路 利用热像仪，可迅速而便捷地发现如整流电器电路等电路上温度异常之处，便于完善电路设计。b）LED光源半导体芯片发热 光源半导体芯片发热的红外热图，可分析出其芯片在工作时的温度，以及温度的分布情况，在此基础，达到提高LED产品寿命的目的。c）光衰试验 LED产品的光衰就是光在传输中的信号减弱，这和温度有着直接的关系。目前，市场上的白光LED光衰试验是向民用照明进军的首要问题之一。红外热像仪在电子行业的应用 2.2.品质管理品质管理 a）半导体照明：吹制灯泡均匀性 通过热像仪抓拍产线玻璃吹泡的过程，进行参数修正，改善掐口工艺，可以有效提高产品成品率，降低成本。b）LED检测芯片封装前的温度 LED芯片封装前检测温度可以避免封装后因温度异常，降低废品率。此阶段手不能接触表面，红外热像仪可作为流水线检测工具，很好的帮助客户发现此处的问题。c）LED成品显示屏开机测试 LED显示屏完成后，要做最后验收，通过不同颜色的测试来看屏幕是否符合交货的要求，目前大多数企业都没有这个流程。使用热像仪后，能够为厂家完善产品检测标准，提高产品质量。红外热像仪在电子行业的应用 电源检测电源检测 1.1.电子元器件电子元器件 电源中的电子元件工作的稳定性与老化速度是和环境温度息息相关的。每当环境温度升高10时，主要功率元件的寿命减少50，这就 要求电子元器件应该工作在相对稳定和较低的温度范围内。热像仪可以提供给工程师电路中各元器件的工作时发热情况热图，帮助工程师分析元器件对整个电源电路温度的 影响，同时也能够帮助工程师选择适负载能力的转换模块。红外热像仪在电子行业的应用 2 2 变压器变压器 变压器是电源工作的主要部件，电源的主要发热源也是变压器，其发热温度有限制的，目前国内的3C认证将变压 器温度限制在120内，欧洲UL认证将变压器温度限制在115内。3.3.电路热分布电路热分布 同一块电路板的器件应尽可能的按其发热量大小及散热程度分区排列，采用合理的器件排列方式，可以有效 的降低印制电路的温升，从而使器件及设备的故障率明显下降。热像仪可以通过提供的红外热图，帮助工程师分析出块线路板的温度分布，完善工程师的设计和应用。红外热像仪在电子行业的应用 3.3.电源冷却电源冷却 冷却技术是满足行业各项技术性能要求的基本手段。目前各个电源模块常用的冷却方式有自然冷却、纯风扇冷却、自然冷却和风扇冷却相结合三种。利用红外热像仪，可以非常直接的测量出三种情况下的发热和散热情况，工程师改善设计，在实际应用使用 合理的冷却手段，提高电源的可靠稳定性，减少设备的故障率。红外热像仪在电子行业的应用 电力机车检测电力机车检测 电力机车内部有大量的电力设备，运行过程中会产生很大的热量，同时由于连接件松动、设备问题等原因将造成机车故障，严重时会导致事故的发生，NEC红外热像仪可以在机车停车间隙进行巡检，及时发现机车内部的设备隐患，避免事故的发生。轮轴检测轮轴检测 随着车速的提高，轮轴温升的问题愈发重要。这就需要加强对轮轴温升加以监控。当轮轴的温度高于环境温度40以上的，就必须立即更换，否则会损害轴承强度及刹车片性能，导致事故，所以当列车进站后就需要进行轮轴的检测，每次发现的温度过高情况都需要进行记录并做标记。火车的轮轴安装不当和超负荷运转时，与轴瓦摩擦会产生大量的热量，严重时会使整个车轴发热变红，最后发生车轴断裂，造成翻车事故，NEC红外热像仪可以通过非接触测量来及时发现过热的轮轴，避免因轮轴温度过高发生行车事故。红外热像仪在铁路行业的应用 接触网检测接触网检测 接触网连接件容易受到外界因素的影响发生过热，严重时会造成供电中断，引发列车停运事故，接触网的连接件发生过热的主要原因有：a氧化腐蚀。由于外部热缺陷的导体接头部位长期裸露在大气中运行，长年受到日晒、雨淋、风尘结露及化学活性气体的侵蚀，造成连接件导体接触表面严重锈蚀或氧化，氧化层都会使金属接触面的电阻率增加几十倍甚至上百倍；b连接件接头松动。导体连接部位在长期遭受机械震动、抖动或在风力作用下摆动，使导体压接螺丝松动。采用NEC红外热像仪，可有效检测出接触网的异常发热状况。红外热像仪在铁路行业的应用 1.1.燃油嘴检测燃油嘴检测 燃油喷嘴使发动机的重要部件，燃油喷嘴的效率决定了该款发动机的燃油 性能，但传统的照片分析不能定量地检测燃油喷嘴的效能。因燃油的高温及 火焰的不确定性，要定量地检测燃油喷嘴的燃烧效率是不可能的，只能使用 遮光镜拍摄火焰的照片，而后 分析火焰的面积大小，但这种方式非常不科 学，因为燃烧效率高时火焰的温度上升而火焰的面积有可能保持不变。红外热像仪提供了一个在相同条件下定量检测火焰温度进行对比的方法用 于燃油喷嘴效率评估，使检测更加科学、准确。发动机（气油或柴油）研发和生产单位、航空发动机研发和生产单位、高 校的汽 车系或能源系、汽车或航空航天研究院所。红外热像仪在其它行业的应用 2.2.冰箱制冷剂泄漏检测冰箱制冷剂泄漏检测 冰箱压缩机制冷剂发生泄漏会造成制冷压缩机运转时间延长，蒸发器结霜 不全或不结霜，因此制冷剂泄漏检测对于冰箱的生产是一个重要工序。涉及 到制冷剂泄漏的部位主要有压缩机部分连接管件的焊接部分（工艺管、高压 管、低压管）、过滤器、毛细管等。一般生产线上使用制冷剂泄漏探测仪对制冷剂进行泄漏检测，但其灵敏度 调节非常困难，灵敏度高会导致误报警或指示错误，灵敏度低会错漏问题产 品，红外热像仪则能很好解决上述问题。使用部门：研发、品管 红外热像仪在其它行业的应用
