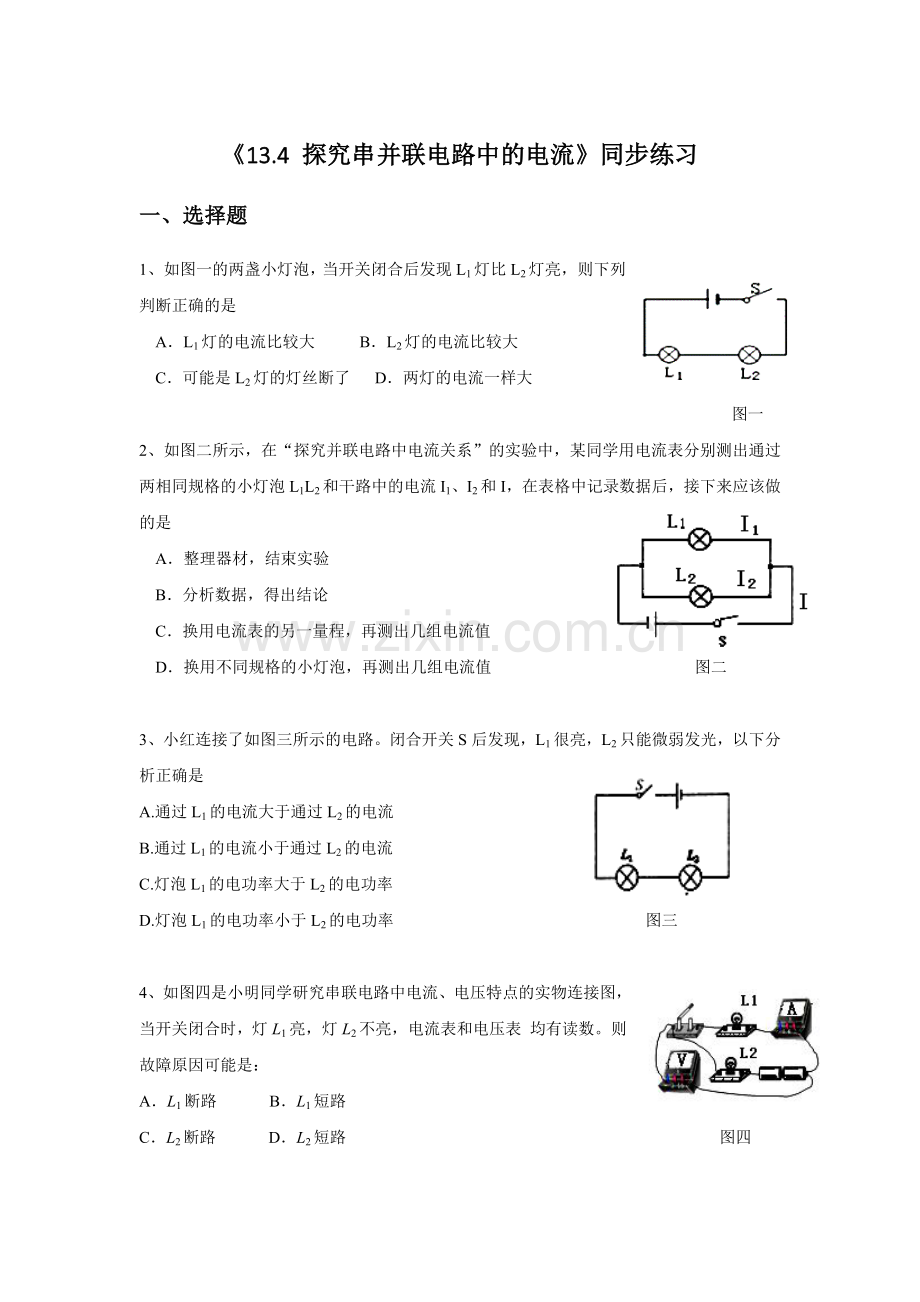

《13.4 探究串并联电路中的电流》同步练习
一、选择题
1、如图一的两盏小灯泡，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是
A．L1灯的电流比较大           B．L2灯的电流比较大
C．可能是L2灯的灯丝断了      D．两灯的电流一样大
图一
2、如图二所示，在“探究并联电路中电流关系”的实验中，某同学用电流表分别测出通过两相同规格的小灯泡L1L2和干路中的电流I1、I2和I，在表格中记录数据后，接下来应该做的是
A．整理器材，结束实验
B．分析数据，得出结论
C．换用电流表的另一量程，再测出几组电流值
D．换用不同规格的小灯泡，再测出几组电流值 图二

3、小红连接了如图三所示的电路。闭合开关S后发现，L1很亮，L2只能微弱发光，以下分析正确是
A.通过L1的电流大于通过L2的电流
B.通过L1的电流小于通过L2的电流
C.灯泡L1的电功率大于L2的电功率
D.灯泡L1的电功率小于L2的电功率 图三

4、如图四是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表 均有读数。则故障原因可能是：
A．L1断路             B．L1短路
C．L2断路             D．L2短路 图四

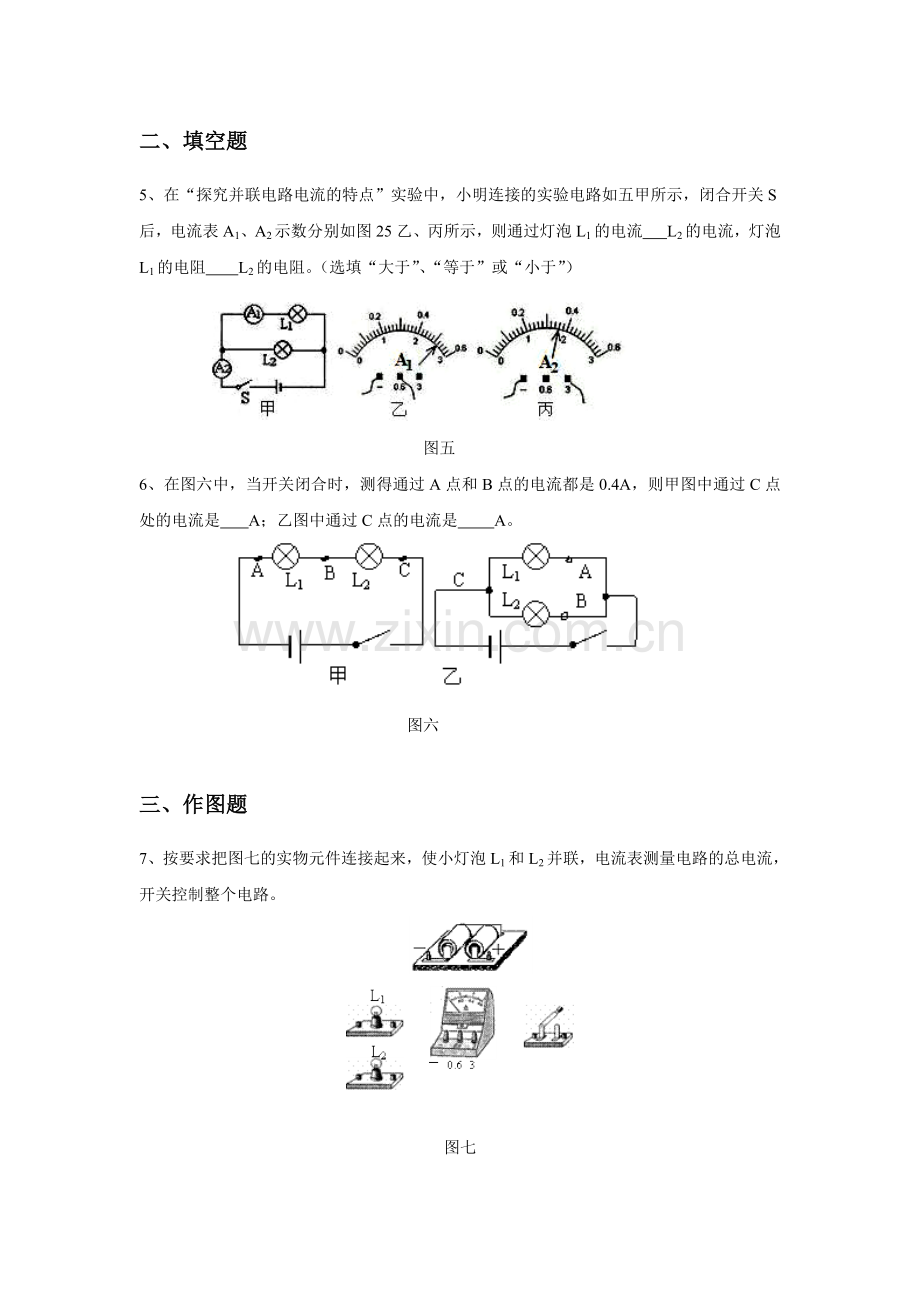

二、填空题
5、在“探究并联电路电流的特点”实验中，小明连接的实验电路如五甲所示，闭合开关S后，电流表A1、A2示数分别如图25乙、丙所示，则通过灯泡L1的电流      L2的电流，灯泡L1的电阻        L2的电阻。（选填“大于”、“等于”或“小于”）

图五
6、在图六中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是       A；乙图中通过C点的电流是         A。

图六

三、作图题
7、按要求把图七的实物元件连接起来，使小灯泡L1和L2并联，电流表测量电路的总电流，开关控制整个电路。

图七
四、实验,探究题
8、某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图八所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
 （1）通过对上面数据的分析,可以得出是：                        ；
（2）测量三次的目的是：                                ，在实验中我们可以采用                  的方法改变电流的大小从而进行三次实验．

图八
9、在探究并联电路电流规律的实验中，图甲是实验的电路图。
(1)电流表应_______（填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的_______点。
(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_______；在排除故障后，电流表的示数如图丙所示，则电流表的示数_______A。
(3)下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小亮得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
①___________________________________________________________，
②__________________________________________________________。

图九

五、计算题
10、如图十所示电路中，闭合开关，电流表A1的读数为1.2 A，电流表A2的读数为0.4 A。则通过灯L1和L2的电流分别是多少安培？

图十

参考答案
一、选择题
1、D 2、D 3、C 4、D
二、填空题
5、  小于大于
6、  0．4    0．8
三、作图题
7、

图七
四、实验,探究题
8、（1）并联电路中干路电流等于各支路电流之和（2）使结论具有普遍性，避免偶然性   改变电压（串联一个滑动变阻器）
9、（1）串联  C  （2）正负接线柱接反了   0.24  （3）没有设置对照 没有考虑电流表的电阻（此题为开放性试题，答案不唯一）
五、计算题
10、由电路图可知，灯L1和L2组成并联电路，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流。
已知：I干 = 1.2 A，
且通过灯L2的电流大小为：I2 = 0.4 A
所以通过灯L1的电流大小为：I1 = I干－I2 = 1.2 A－0.4 A = 0.8 A
