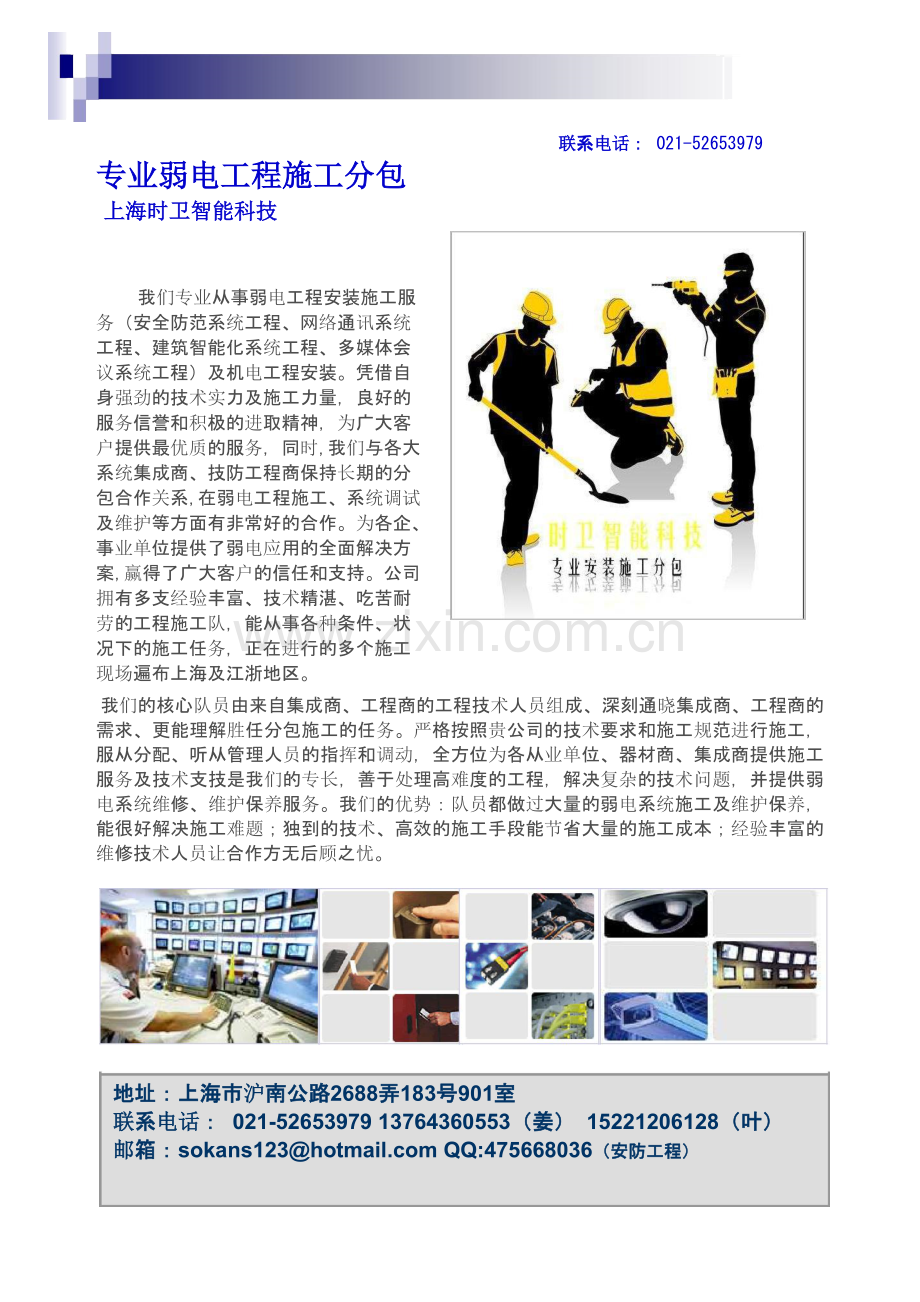

网络摄像机说明书.doc

联系电话： [phone]

专业弱电工程施工分包

上海时卫智能科技

我们专业从事弱电工程安装施工服 务（安全防范系统工程、网络通讯系统 工程、建筑智能化系统工程、多媒体会 议系统工程）及机电工程安装。凭借自 身强劲的技术实力及施工力量，良好的 服务信誉和积极的进取精神，为广大客 户提供最优质的服务，同时,我们与各大 系统集成商、技防工程商保持长期的分 包合作关系,在弱电工程施工、系统调试 及维护等方面有非常好的合作。为各企、 事业单位提供了弱电应用的全面解决方 案,赢得了广大客户的信任和支持。公司 拥有多支经验丰富、技术精湛、吃苦耐 劳的工程施工队，能从事各种条件、状 况下的施工任务，正在进行的多个施工 现场遍布上海及江浙地区。

我们的核心队员由来自集成商、工程商的工程技术人员组成、深刻通晓集成商、工程商的 需求、更能理解胜任分包施工的任务。严格按照贵公司的技术要求和施工规范进行施工， 服从分配、听从管理人员的指挥和调动，全方位为各从业单位、器材商、集成商提供施工 服务及技术支技是我们的专长，善于处理高难度的工程，解决复杂的技术问题，并提供弱 电系统维修、维护保养服务。我们的优势：队员都做过大量的弱电系统施工及维护保养， 能很好解决施工难题；独到的技术、高效的施工手段能节省大量的施工成本；经验丰富的 维修技术人员让合作方无后顾之忧。

地址：上海市沪南公路2688弄183号901室
联系电话： [phone] 13764360553（姜） 15221206128（叶）邮箱：sokans123@ QQ:475668036（安防工程）
客户端软件

客 户 端 软 件
使用说明书

适用型号：网络视频服务器系列/网络摄像机系列
此文档的内容将会不定期的更新，恕不另行通知。

12

版本更新记录

版本号
与前版本的主要变化
更新时间
V2.3.2.4
l 解决win7操作系统下使用不正常的问题
l 修改云台协议的打包方式，安装客户端软件时相应的协议文件存在C:\Program Files\Common Files\PTZProto目录
2011-01-23
V2.3.0.0
l 配合3512方案修改动态库
2010-04-09
V2.2.9.5
l 增加无线模块WPA-PSK加密方式
l 客户端动态域名解析的域名长度要增长
l 录像回放视频需翻转
2010-3-22
V2.2.1.1
l IE浏览插件与客户端软件分开打包
l 支持RTSP协议
l 支持双码流，支持手机浏览
2009-08-01

说 明：
u 文中提到的设备即网络视频服务器DVS系列、网络摄像机IPCamera系列
u 单击：指用鼠标左键点击
u 双击：指用鼠标左键双击
u 文中的【】符号指客户端软件中的按钮

目 录
1 简介及安装指南 1
1．1 软件简介 1
1．2 软件安装 1
2 软件使用指南 3
2．1 客户端主界面 3
2．2 主界面功能 6
2．2．1 工具栏 6
2．2．1．1 图像质量 7
2．2．1．2 OSD设置 8
2．2．1．3 屏幕遮掩 8
2．2．1．4 运动侦测 10
2．2．2 云台控制 10
2．2．3 设备列表 12
2．2．4 窗口布局 12
2．2．5 其它功能 12
2．2．5．1 屏幕切换 12
2．2．5．2 设 置 13
2．2．5．3 录像回放 15
2．2．5．4 中英文版 16
2．2．5．5 全屏锁屏模式 16
2．3 设备属性 17
2．3．1 地址/端口 17
2．3．2 动态域名 18
2．3．3 PPPoE 19
2．3．4 多播配置 20
2．3．5 邮 件 21
2．3．6 时 间 22
2．3．7 报警输入 23
2．3．8 报警输出 24
2．3．9 云 台 25
2．3．10 视频通道 26
2．3．11 用户管理 27
2．3．12 升 级 28
2．3．13 录 像 29
2．3．14 无线网卡 30
3 其它说明 31
3．1 局域网及广域网配置 31
3．2 动态域名申请 31
3．3 路由器配置 32
附录A 通过IE浏览器方式访问设备 33

1 简介及安装指南
1．1 软件简介
客户端软件用于实现对前端所有网络视频监控设备（包括网络视频服务器、网络摄像机）的集中监视、存储、数据转发、管理和控制。该软件支持1/4/6/8/9//12/16//20/25/30画面单屏显示、OSD设置、双向语音对讲、录像回放、报警控制和移动侦测等功能。界面友好，操作简单，方便用户实现同时对多台设备进行远程网络监控。其主要功能是：
l 实时监控图像，支持CIF/QCIF/Half-D1/D1四种格式；
l 支持双向语音对讲；
l 云台镜头控制，支持Pelco_D, Pelco_P及透明传输等多种协议；
l 支持报警触发录像、移动侦测触发录像、定时录像及手动录像；
l 支持移动侦测（可设置区域及灵敏度）/屏幕遮掩/图像抓拍；
l 支持SMTP，可将移动侦测和发生报警时的现场截图发到邮箱；
l 支持DDNS（动态域名解析）、PPPoE拨号、DHCP、RTSP协议；
l 支持UPnP路由器，自动配置端口映射；
l 支持远程在线升级。

1．2 软件安装
u 操作系统配置要求
l 操作系统：简体中文、英文Windows 2000/XP/Vista；
l CPU：P4 2.0G以上（推荐），最低不低于P3.1G；
l 内存：256M以上；
l 显卡：支持DirectX 8.1以上显卡，32M显存；
l 声卡：需要语音监听、双向对讲时必备；
l 硬盘：需要录制图像，应不低于40G。

u 软件安装
运行客户端安装包程序General_NVSClientSetup_2.3.2.4.exe，弹出如下窗口：

用户可选择安装简体中文版还是英文版，不管哪种，后继安装步骤基本一致，只是界面所显示的字体不一样而已。以选择中文版为例，单击【OK】后，弹出如下窗口：

单击【下一步】，弹出如下窗口：

单击【浏览】更改安装路径，若不更改安装路径，直接单击【安装】即可，最终屏幕提示“安装已成功完成”。
注：如果电脑是英文操作系统，安装本客户端软件时，默认会选择“英文版”安装。
2 软件使用指南
2．1 客户端主界面
运行客户端程序，会要求输入口令，默认为空。更改登录客户端的用户名及口令请参见【设置】→【本地用户管理】内容。客户端主界面如下：
此按钮打开设备管理窗口

用户第一次使用客户端时，要想打开监控画面，需将设备的IP地址/域名添加到客户端，其操作步骤如下：① 单击主界面右侧按钮，弹出如下对话框：
单击【刷新】会自动搜索到局域网内的在线的IpCamera。若IpCamera与电脑IP不在同一网段内，选中该设备IP后单击【重设IP】修改其IP地址及网关。修改后IpCamera会自动重启，请耐心等待，不要手动对设备断电。

注1：若设备不在同一网段内，客户端可自动搜索到IP地址但连接不上。请修改设备的IP及网关或对当前电脑增加一个与此设备相同网段IP。
注2：设备出厂默认IP为192.168.0.233，网关为192.168.0.1。用户名及口令均为“admin”。

② 对于外网或搜索不到的设备，用户可手动添加设备IP地址/域名，单击【添加】按钮，弹出如下对话框：

注：访问运行录像/转发服务器程序的电脑时，主机类型才选择“代理服务器”。

③ 输入设备IP/域名，例如IP/Host为testdvs.3322.org，端口为8001，主机类型选择“DVS/IP-CAM设备”，按【确定】后界面显示如下：
此列表显示历史添加过IPCamer的信息

此列表显示局域网内在线IPCamera信息，双击任一IP即会显示到设备管理列表

④ 选中设备列表中任一台设备，弹出是否连接窗口，输入用户名和口令，默认全为admin，如下图所示：

⑤ 单击【连接】后，主界面右侧会显示该设备地址，然后选中“通道1：”按住左键，将其拖到需显示的窗口，如下图所示：

至此，客户端已正确连接设备，并能看到监控画面。

2．2 主界面功能
2．2．1 工具栏

从左到右依次为查看登录信息、对讲、声音、拍照、录像、色彩、设置、旋转、播放。
u 查看登录信息：单击该按钮会弹出一对话框，显示登录设备的用户数。
u 对讲：表示对讲关闭，表示对讲打开。
u 声音：表示声音关闭，表示声音打开。
u 拍照：单击此按钮对当前通道进行拍照。
u 录像：表示未录像，表示正在录像。录像所保存的路径可通过右下角的按钮进行设置，右下角按钮进行回放录像。
自动：默认为此场景，设备会根据实际光线的强弱自动进行调节，适用于室内或者说灯光变化不大的场景。仅此模式下可实现低噪度功能。
室内逆光（强）：适用于设备安装室内，镜头对着窗户或玻璃门，且室外中午晴天（即阳光很强）的场景。
室内逆光（一般）：适用于设备安装室内，镜头对着窗户或玻璃门，且室外多云（即阳光一般）的场景。
室内逆光（弱）：适用于设备安装室内，镜头对着窗户或玻璃门，且室外阴天或快天黑天亮（即无阳光）的场景。
u 色彩：对当前通道监控画面的颜色亮度、对比度、饱和度和色调进行调整，取值范围为0～255，默认时取中间值128。如果是CMOS型网络摄像机，客户可以根据实际应用环境选择相应的场景值，再进行微调，使得图像达到最佳状态，并保存当前场景参数。

荧光灯：预设参数适用于室内并开了荧光灯的场所。若在“自动场景”下出现黑条纹，则用户可切换到此场景下，黑条纹会消失。若没消失，则微调曝光值即可。
自定义2：预设参数适用于室内逆光远景，近景图像较黑，用户根据自己设备安装环境进行调整，可修改此场景的名称。
自定义3：预设参数曝光较强，用户根据自己设备安装环境进行调整，可修改此场景的名称。

u 播放：关闭当前监控画面，打开当前监控画面。
u 旋转：可对当前通道的监控画面水平翻转或垂直翻转或180旋转。
u 设置：可设置图像质量、OSD设置、屏幕遮掩、运动侦测。
2．2．1．1 图像质量
图像质量可设置帧率模式、码流类型、帧率、I帧间隔，如下图：
u 帧率模式：分图像质量优先和速度优先两种。选择“图像质量优先”时，图像质量比较好，但输出码流相对波动较大，会根据实际图像复杂程度及运动量调节码流，即属于动态码流。选择“速度优先”时，输出码流波动不大，会受到码流上限值的限制，因此，当图像变化较快时，会有马赛克现象。
u 码流上限：当“帧率模式”选择为“速度优先”时，实际码流不会超过此值。默认设置值为1024Kbps。
u 帧 率：表示视频每秒钟传输的帧数。其值范围为1～25，默认值为22 Fps。
u I帧间隔：表示在图像传输过程中每100帧有一个I帧，默认值为100。

2．2．1．2 OSD设置
OSD是“On Screen Display”的缩写，即和图像同时显示在屏幕上的信息。OSD设置可对通道信息、时间、文字说明的颜色及显示位置进行设置。

2．2．1．3 屏幕遮掩
屏幕遮掩即根据实际需要遮住监控画面的某一部份。按住Ctrl键拖动鼠标即可设置需遮住区域。单击【清除区域】即可删除遮住区域。
