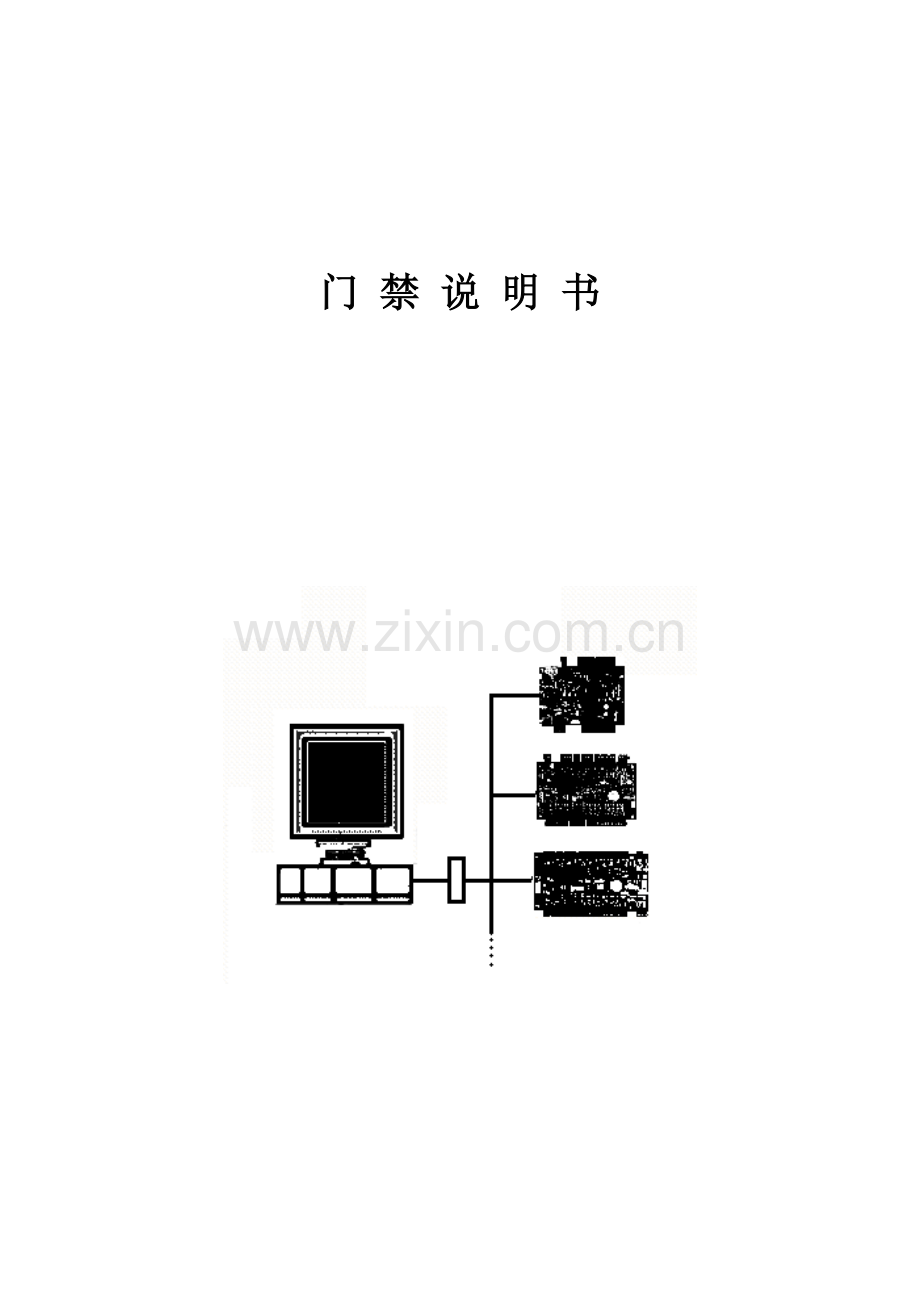

门禁说明书.doc

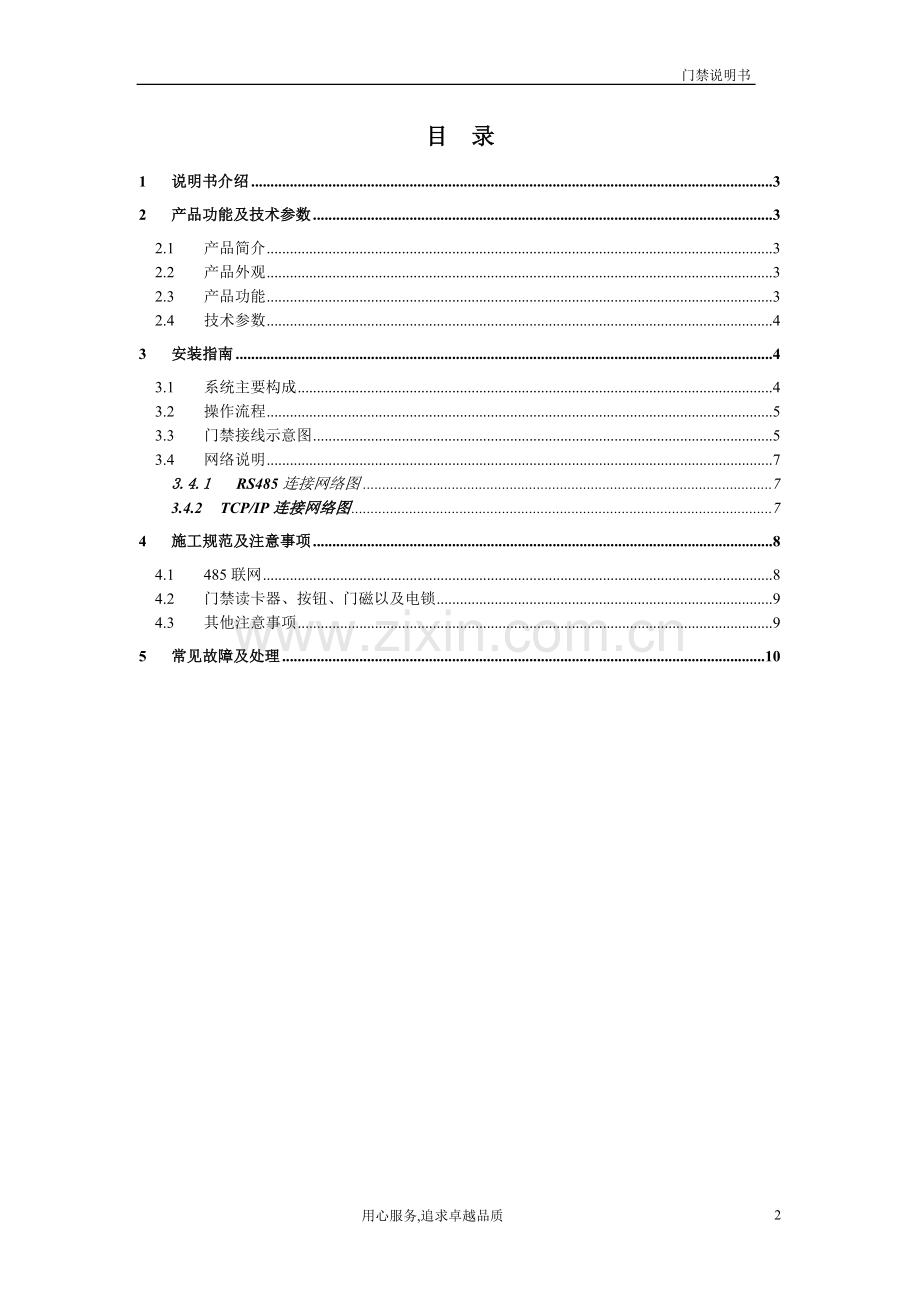

门禁说明书门 禁 说 明 书 目 录1说明书介绍32产品功能及技术参数32.1产品简介32.2产品外观32.3产品功能32.4技术参数43安装指南43.1系统主要构成43.2操作流程53.3门禁接线示意图53.4网络说明73.4.1RS485连接网络图73.4.2TCP/IP连接网络图74施工规范及注意事项84.1485联网84.2门禁读卡器、按钮、门磁以及电锁94.3其他注意事项95常见故障及处理1010用心服务,追求卓越品质1 说明书介绍本书对门禁系列设备进行了说明，描述的对象为型号为YMJK1-W的单门控制器(RS485)、型号为YMJK1-TW的单门控制器（TCP/IP）、型号为YMJK2-W的双门控制器（RS485）、型号为YMJK2-TW的双门控制器（TCP/IP）、型号为YMJK4-W的四门控制器（RS485）、型号为YMJK4-TW的四门控制器（TCP/IP）。因为在使用上功能上或者是外观上它们存在很多共性，所以并没有单独分开来说明。编写该书的目的是为了让用户能迅速认识和使用产品并能对产品进行简单的维护。温馨提示：在阅读本说明书时，可以使用WORD软件工具栏【视图】下的【文档结构图】功能 ，软件界面将产生一个树形索引结构更便于查阅。2 产品功能及技术参数2.1 产品简介门禁控制器是以非接触式感应技术为核心的新一代门禁设备，方便易用，结合现代管理而设置，具有技术先进、安全可靠、维护方便等优点，是广大企业、工厂、学校提高管理水平的最佳选择。2.2 产品外观单门控制器（YMJK1-W） 单门控制器（YMJK1-TW） 双门控制器（YMJK2-W） 双门控制器（YMJK2-TW） 四门控制器（YMJK4-W） 四门控制器（YMJK4-TW） 2.3 产品功能1、 具备控制多种电锁、门磁检测、开门按钮输入和消防联动等接口。2、 支持MOTOROLA、HID、TI、EM、MAFARE等各种WIEGAND26、WIEGAND34协议的读卡器。3、 内置硬件看门狗永不死机： 开机自检功能、断电数据永不丢失。4、 实现了用户多级权限控制与周时段、节假日时段的完美结合。5、 设置操作与查询可分级管理。6、 远程控制： 管理员可通过软件远程检查和控制所有门的开关情况，并且有远程密码保护。7、 通道功能：可以设置每天三个通道时段，如：上班、下班高峰期间保持门为常开状态，减少门锁的频繁开关门次数，为用户提供了极大的方便。8、 开门方式：刷卡开门、卡密码开门、密码开门、电脑强制开关门等开门方式。9、 密码开门：四组特权密码、四组通用密码、四组强迫密码及用户等私人密码等。10、 互锁：可灵活设置两组互锁，即某些门关好时，另外一些门才可以刷卡开门。11、 报警：有多种报警功能，如：门被非法闯入，门长时间没关，门被人协迫打开等，报警信号将传到总控制台。12、 实时监控：可实时监控各个门的开关状态，并可扩展电子地图功能。13、 性能稳定：多级高精度稳压、高抗干扰电源，防雷。2.4 技术参数1、 卡片种类：MOTOROLA、HID、TI、EM、MAFARE等卡。2、 读卡协议：wiegand26、wiegand34。3、 读卡时间 ：小于0.3秒。4、 发卡数量：20000张。5、 存储容量：100000条记录。6、 通信方式：RS485方式（485门禁）、RS232方式、TCP/IP方式（TCP/IP门禁）。7、 最大通信距离：RS485方式1200m（联网）RS232方式12m。8、 电源：外接DC12V。9、 数据保存时间：10年。10、 使用环境：温度为-10到50，相对湿度为5%至95%。3 安装指南3.1 系统主要构成门禁控制器、ID/IC读头、电源、电锁、线材、ID或IC卡、RS232转RS485转换器（RS485通信时）或网络交换机（TCP/IP通信时）、一卡通管理软件等、计算机。3.2 操作流程3.3 门禁接线示意图门禁控制器硬件结构大同小异，其接线方式也大致相同，这里以典型的双门门禁控制器为例介绍门禁硬件结构及其接线方式。 各类门禁的不同处 1、TCP/IP门禁网络接口为RJ45网口座，485门禁网络接口为485通信接口，它们都具有232通信接口。 2、单门和双门控制器都是双向门禁，双向是指进与出两个方向，就是说一个门可以接两个读头进读头与出读头。而四门门禁为单向门禁，一个门只能接一个读头。 RS485连接示意图RS232连接示意图门禁控制器接线示意图3.4 网络说明本节涉及到描述一卡通管理软件的相关操作，如在阅读本节说明后仍难理解，请参看一卡通软件说明书。3.4.1 RS485连接网络图通信调试使用一卡通管理软件先对每个门禁控制器修改机号，然后将控制器接入总线，后在软件中增添与机号相对的门禁设备信息，注意控制器类型、通讯端口、波特率要填写正确。设备信息建立完毕后 ，打开【门禁设备控制】选中【参数下传】页面勾选要调试的门禁机号进行参数下传，看是否下传成功，成功则表示通信正常。注意：RS485通信2台以上门禁控制器同时与管理主机联机时，一卡通软件无法正常搜索门禁控制器并修改机号，这时需要先将机号修改好后再接入通信总线。3.4.2 TCP/IP连接网络图TCP/IP门禁与RS485门禁有一点不同的是，在总线上多台联机时，即使存在相同机号的门禁，操作员也可以通过门禁唯一的IP搜索到相应的门禁。通信调试首先要设置修改门禁控制器的IP参数，依次打开一卡通软件中的【设备管理】/【设备列表】 /【修改机号】/【修改IP】/【搜索】，搜索成功则会产生相关记录，点击记录激活【设置】按钮再点击【设置】按钮调出【TCP/IP设备设置】窗口，填写正确IP和子网掩码，工作方式选择【TCP Sever】。点击页标签【串口参数设置】切换到串口参数设置页面，将波特率设置为19200后确定退出，门禁的IP参数设置完毕，修改完毕后就可以将门禁接入总线了，为了验证与门禁通信是否正常，这时需要打开软件中的【修改机号】窗口，通讯方式选择【TCP/IP】，输入IP地址，设备类型选择【门禁机】，然后点击【取机号】按钮，看是否能成功取得机号，成功则表示通信正常。4 施工规范及注意事项TCP/IP通信方式施工规范同电脑网络施工规范，这里不做说明。4.1 485联网1、 485通信线材采用两芯屏蔽双绞线，总线上挂接设备的台数与线材规格和通信距离都有有关系，其具体表现如下表。通讯距离设备数量通讯线规格1-400m1 - 32 台0.5mm2400-800m1 - 16 台0.5mm2400-800m17 - 32 台0.75mm2800-1200m1 - 8 台0.5mm2800-1200m9 - 21 台0.75mm2800-1200m22 - 32台1.0mm22、 485联网不允许出现任何全部或局部星形布线方式。3、 当联网控制器超过20-30台时，通信距离过长时建议采用多口485HUB，总线建议长度控制在600米以内。4、 485通信总线的屏蔽层需要接地。5、 485通信总线要避免跟强电电源线一同走线。6、 485通信距离超过300米的情况下，尤其是总线上挂接设备较少的情况下（少于20台），要在485通讯的开始端和结束端增加120欧姆的终端电阻，可以使通信变得更稳定。7、 目前一般的RS485转换器支持的最大节点数为128个，所以总线上挂接设备数量要考虑到转换器的负载能力。4.2 门禁读卡器、按钮、门磁以及电锁1、 读卡器与门禁控制器的连接线需使用五类八芯屏蔽双绞线，单芯截面积要大于等于0.22 mm2,最长距离为100m。2、 门磁及按钮使用两芯线即可，单芯截面积要大于等于0.22 mm2。3、 读卡器、按钮的安装高度是距地面1.45米，可以根据实际需要进行调整。4、 读卡器不要安装在金属板的上方,否则会引起刷卡感应异常。5、 电锁使用单芯截面积大于等于1.0 mm2的两芯线，距离要小于50m，当距离超过50m时，需要加粗导线。6、 电锁与门禁控制器最好不要用同一电源供电。4.3 其他注意事项1、严禁带电插拔接线端子。2、虽然控制器具备良好的防静电、防雷击、防漏电涉及，但务必保证交流电地线和控制器3、机箱良好的连接，且真实接地。4、如果无需在线了解门的开关情况、门互锁功能和非法闯入功能，门磁线可以不接。5、接线时线的金属部分不要裸露过长，以免引起短路和通讯故障。6、控制器建议安装在弱电井等便于维护的地点。7、门禁电源请选用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)。8、随机附带的3V锂电池在安装时注意有字的一面朝上。9、请勿擅自拆卸或者更换控制器芯片，非专业操作会导致控制器损毁。10、所有非常规的操作，请务必与我方工程师沟通。不要将控制器和其他大电流设备接在同一供电插座上。5 常见故障及处理故障可能原因处理措施修改机号时返回-4机内有数据，不能修改需将数据采集后方能修改机号通信不成功1、参数设置错误。2、通信线路异常。3、通信距离过长或485总线挂接节点数过多。4、硬件故障。1、请核对门禁参数是否正确。2、检查线路，看是否存在短路或断路现象。3、请参看施工规范后确定原因做出相应措施。4、请联系客服。RX灯常亮RS485正负极接反。检查线路，使用正确的接法。刷卡不开门（CARD灯亮）1、 门禁参数设置错误。2、卡未授权。3、不在开门时段内。使用一卡通平台的实时监控功能，观察刷卡记录，确定原因后进行相应的设置。不刷卡门开1、正进行远程开门按键开门操作。2、门锁断电，电源供电不稳定。（断电开锁）1、勿需解决。2、电源供电不稳定，需要更换电源。刷卡无反应（读头灯不亮）1、读头到门禁的通信线路异常。2、读头损坏。3、距离过长。4、读头下方存在金属板，导致感应异常。1、检查线路是否正确连接。2、更换读头。3、请参看施工规范后确定原因做出相应措施。4、换其他位置安装或将金属板凿空。单个门禁控制器时间与其它门禁相差很大1、纽扣电池供电异常，导致断电后时间停走。2、硬件故障。1、更换纽扣电池。 2、请联系客服。ERR灯闪动硬件故障。请联系客服。
