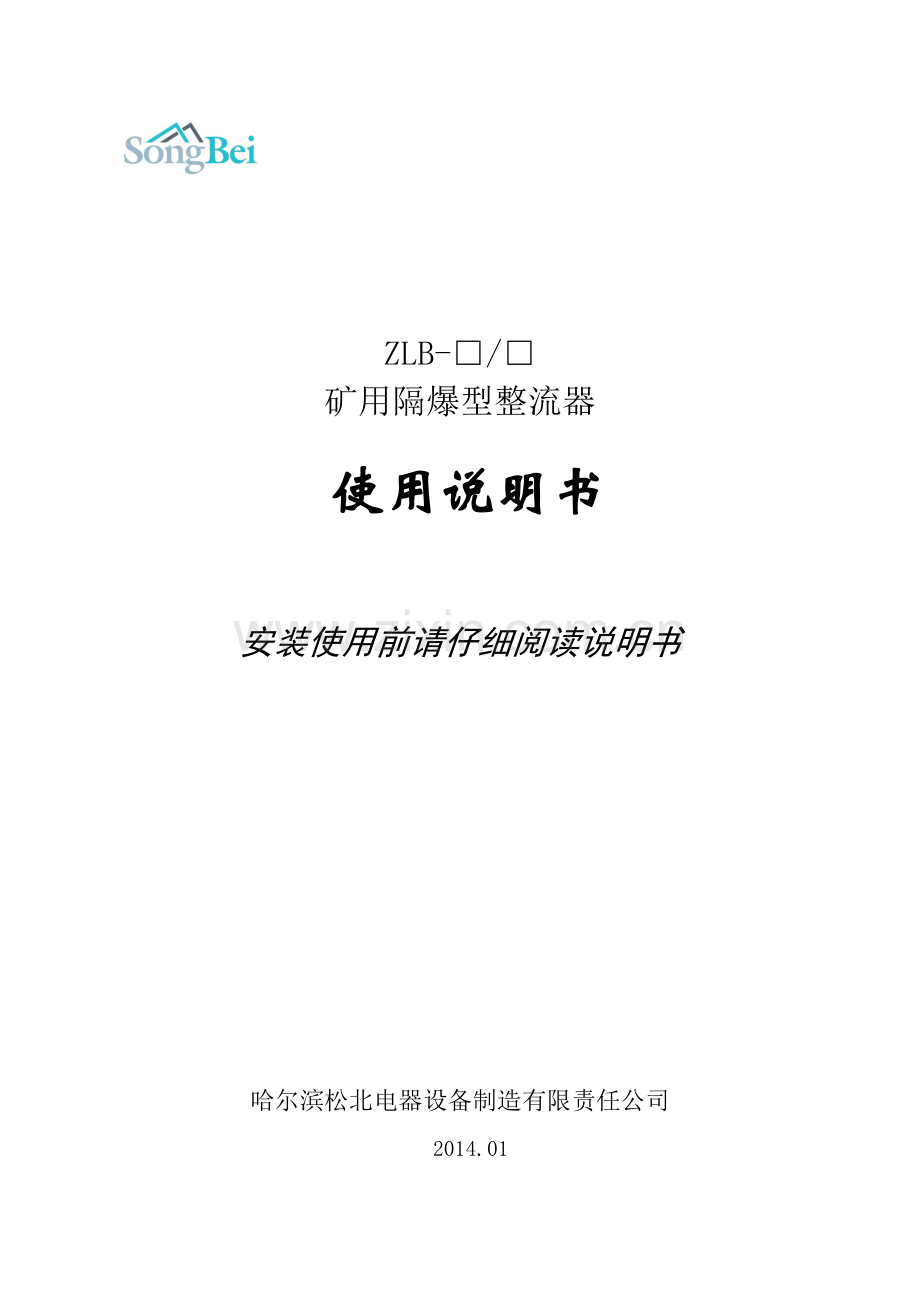

ZLB-□/□
矿用隔爆型整流器

使用说明书

安装使用前请仔细阅读说明书

哈尔滨松北电器设备制造有限责任公司
2014.01
9

目 录

1 用途及使用范围 ………………………………………………………………… 1
2 产品型号及含义 ………………………………………………………………… 1
3 防爆类型及防爆标志 …………………………………………………………… 1
4 产品执行标准 …………………………………………………………………… 1
5 使用条件 ………………………………………………………………………… 1
6 矿用隔爆型整流器的组成 ……………………………………………………… 2
7 技术参数 ………………………………………………………………………… 2
8 结构概述 ………………………………………………………………………… 2
9 电路原理 ………………………………………………………………………… 3
10 各部件工作原理及使用说明 …………………………………………………… 3
11 安装与调试 ……………………………………………………………………… 3
12 运行与维护 ……………………………………………………………………… 4
13 故障原因及处理 ………………………………………………………………… 4
14 标志与铭牌 ……………………………………………………………………… 5
15 包装、运输与吊装、贮存 ……………………………………………………… 5
16 随机文件及配件 ………………………………………………………………… 5
17 订货须知 ………………………………………………………………………… 6

哈尔滨松北电器设备制造有限责任公司

矿用隔爆型整流器
使用说明书

1 用途及使用范围

ZLB-□/□矿用隔爆型整流器（以下简称整流器），适用于煤矿井下爆炸性环境中，可与1000kVA、630kVA、500kVA、315kVA矿用隔爆型整流变压器配套使用。经三相桥式整流后输出直流电压和直流电流。整流器采用微电脑智能控制保护，全中文显示,具有欠压、过压、短路、过载、断相、漏电闭锁、温度显示、自动降温等保护功能 。

2 产品型号及含义

Z L B — □ / □

输出额定直流电压， V
输出额定直流电流， A
隔爆型
整流

3 防爆类型及防爆标志

a) 防爆类型：矿用隔爆型
b) 防爆标志：ExdⅠMb

4 产品执行标准

a) GB 3836—2010 爆炸性环境
d) JB/T 9689-1999 牵引变电站用硅整流器
c) Q/HSB 001-2012 矿用隔爆型整流器

5 使用条件

a) 海拔高度不超过1000米；
b) 环境温度为-5℃～40℃；
c) 空气相对湿度不大于95%（25℃）；
d) 无淋水及水浸入的地方；
e) 无强烈颠簸、震动及与垂直面的安装斜度不超过15°的环境中；
f) 安装在煤尘、甲烷爆炸性气体环境中的设备；
g) 无足以腐蚀金属和破坏绝缘的气体和蒸汽；
h) 电源电压的波形近似于正弦波；
i) 三相电源电压近似对称。

6 整流器的组成

a） 隔爆外壳；
b） 永磁真空断路器；
c） 三相整流模块；
d） 热管散热器；
e） 微电脑智能综合控制保护装置；
f） 数字显示直流电压表、电流表；
g） 快速熔断器；
h） 整流器输出方式为双回路输出；
i） 内散热风机；
j） 外散热防爆风机。

7 技术参数

7.1 电气参数（见表1；表2）
表1 整流器技术参数
型号规格
额定直流输出电压
额定直流输出电流
电连结型式
负载等级
ZLB-600/600～275
275V～600V
600A
B6V(三相桥式)
V
ZLB-1000/600～275
275V～600V
1000A
表2 整流器技术参数
额定工作电压（Ui）
工频耐压试验电压值（交流有效值V）
Ui≤60
1000
60＜Ui≤300
2000
300＜Ui≤660
2500

7.2 外形尺寸及质量

ZLB-600/600～275型，整机质量1628kg；外形尺寸2470×920×1200；
ZLB-1000/600～275型，整机质量1768kg；外形尺寸2470×920×1350。

8 结构概述

8.1 整流器壳体采用钢板焊接加工而成。前门与壳体法兰为螺栓紧固。前门右侧安装有机械电气连锁操作手柄，该手柄通过连接轴与腔内转换开关相连接，保证手柄处于分开位置时，前门才能打开。前门打开以后，手柄即被定位销锁定，可保证以正常的操作方式不会使整流器合闸。
8.2 整流器前门上设有数字电压表、数字电流表、汉显液晶屏，还有分闸、合闸、移位、确认、复位等按钮。
8.3 整流器壳体上部有两个用钢板焊接而成的隔爆接线腔，分别设有两个不同方向的电缆引入装置。前面的一个是交流输入接线腔，交流电压为480V（或220V）。后面的一个是直流输出接线腔。壳体后端装有热管散热器，下方安装有隔爆风机，并安装了防护罩。
8.4 整流器壳体内有可沿导轨移动的滑车，永磁真空断路器安装在滑车上，能方便地将滑车拉出壳体，方便用户检修。
8.5 永磁真空断路器的输入、输出三相导电排采用插接式的结构，通过动触头、静触头、熔断器、电流互感器、软连接到三相整流桥的输入端。

9 电路原理

9.1 继接电路说明
通过隔爆整流变压器输入A,B,C,三相额定电压480V或220V，经过永磁真空断路器(DLQ1～DLQ3)、交流互感器(LH1～LH3、1000/5或600/5)、快速熔断器（R1～R3）,输入到三相桥式整流的交流输入端。压敏电阻（C1～C6）并联在二极管的两端，防止操作过电压。跨接和串接在主回路的数字电压表和数字电流表显示输出端的额定直流电压和额定直流电流。
9.2 整流器电气线路主要由主电路、控制电路、保护电路等三大部分组成。主电路是通过1000A永磁真空断路器A，B，C，三相真空管的接通与分断来完成的，电源侧和负荷侧由插接式的导电铜排相连接。
9.3 控制电路由组合开关GK，永磁真空断路器的常开、常闭辅助触点等元件组成，当网络出现过载、短路、欠压、漏电等故障时，控制电路可发出动作信号，使主回路按规定时间动作，通过液晶屏显示动作状态。控制回路的电源变压器将一次480V或220V电压变为二次220V，100V，36V，分别作为合闸线圈、数字电压表、数字电流表和综合控制保护器的电源。

10 整流器各部件工作原理及使用说明

10.1 三相整流桥
三相整流桥模块采用共阴极和共阳极输出方式，固定在热管散热器上。
10.2 冷却风机
整流器采用自然散热加强迫风冷的混合冷却方式。整流器的智能综合控制保护装置内设两路温度传感器，其中任意一项超过整定值，即可启动强迫风冷。

11 安装与调试

11.1 出厂时已对每台设备进行了试验和调试，为检查运输或贮存中是否发生意外情况，安装前须检查设备是否符合订货合同要求，随机配件及文件是否齐全，防爆外壳是否有机械损伤，观察窗、按钮、电缆引入装置等是否完好。
11.2 打开各腔腔盖、腔门，注意不要损伤隔爆面，检查各腔内的元件和接线，如有松动和移位应予以处理。确认完好无误后，方可安装使用。建议，设备下井前先在井上做通电检查和试验。
11.3 整流器壳体上部有两个隔爆接线腔，前面的一个为交流输入接线腔，电源来自于隔爆整流变压器的输出端，输入的交流电压为480V或220V。后面的一个为直流输出接线腔，直流输出电压为600V或275V。
11.4 直流输出接线腔里有四个绝缘套管，两个正（+）极，两个负（-）极。设备出厂时是两个正（+）极并联，两个负（-）极并联的单回路输出状态，用户根据现场实际使用需要也可改为双回路输出。
11.5 整流器接线腔内和壳体下方有接地螺栓和明显标志“ ”，应按规程可靠接地。
11.6 每台整流器出厂前已按用户要求进行了调试整定，用户如果需要重新整定参数，请参考附件2或通知厂家前往协助。

12 运行与维护

12.1 注意！ 本整流器配置的整流模块为特殊设计的元件，出厂时在设备的侧门上分别放置了备用的两只整流模块和两只快速熔断器，以供用户需要。更换整流模块时请注意确认连接符号。
12.2 整流器的左、右侧各有一个门，打开左侧门可检查驱动器的接线与航空插头的接
线，动触头与静触头、分流器和温度传感器。打开右侧门可检查互感器、熔断器、控制电源变压器、侧吹式风机、整流二极管、压敏电阻。
警告：严禁带电开盖。
警告：隔爆面使用8.8级高强度螺栓。
警告：断电后，应放电5分钟方可开盖。
警告：检修前必须断开上一级电源。
警告：维修时严禁损伤隔爆面。

13 故障及处理

13.1 设备无法启动时，请检查控制电源。
13.2 当显示不正常时，按屏幕上的提示处理。
13.3 其它常见故障排查见下表

常见故障排查
故　障　现　象
排　除　方　法
中文显示器花屏或白屏
1) 按一下复位键
2) 开关外壳是否接地牢靠
3) 检查各插头是否松动
中文显示器不显示
1) 检查电压互感器和保险管
2) 检查保护器电源线是否接好
开关非正常跳闸
1) 参数调整是否符合开关负荷的实际参数
2) 检查开关负荷或线路
中文显示屏电压、电流、
等参数显示不符
1) 检查保护器显示屏档位值是否正确， 例：480V开关误调整到220V等级
按门上移位、确认或复位按钮，显示屏不刷新
1）检查门上按钮是否损坏或接触不良
2）开关按钮线断路
不能通讯
1）开关通讯线接反，反过来接即可
2）开关通讯线断路
3）开关内通讯插头氧化，反复插拔几次
4）非通讯机型
注：经上述处理方法，控制装置仍未正常工作，请与我厂联系，请勿擅自修理。
14 标志与铭牌

14.1 标志
整流器外壳明显处有永久性的红色凸文标志“ExdⅠMb”和牢固的黄底黑字煤矿安全标志牌“MA”。
14.2 整流器外壳明显处设置固定可靠的产品铭牌，铭牌上包括下列内容：
a) 产品名称、型号和规格；
b) 额定工作电压，V；
c） 额定工作电流，A；
d） 额定工作频率，Hz；
e） 冷却方式标志，ANANF；
f） 总重，kg；
g) 本产品标准号；
h) 安全标志“MA”编号；
i) 防爆标志“ExdⅠMb”及防爆合格证号；
j) 制造单位：哈尔滨松北电气设备制造有限责任公司；
k） 产品编号；
l) 出厂日期。

15 包装、运输与吊装、贮存

15.1 包装
整流器的包装应牢固，并确保设备在运输过程中不能受到损伤、淋湿及腐蚀。
15.2 运输与吊装
整流器在运输过程中不可发生严重振动、碰撞、翻滚、倒置、斜放及冲击现象。
吊装时，4个吊环必须同时使用。
15.3 贮存
整流器需放置在无雨雪侵入、空气流通、相对湿度不大于90%（20℃）、环境温度不高于40℃，不低于－25℃且不含有破坏金属和绝缘的腐蚀性气体的仓库中。

16 随机文件及备件

16.1 随机文件
——防爆合格证；
——安全标志证；
——出厂检验报告；
——出厂合格证；
——使用说明书。
16.2 随机备件
——快速熔断器2只；
——整流二极管2只；
——连锁钥匙2把。
随机备件放置在整流器的左、右侧门内侧上。

17 订货须知

用户订货时请在表3中选择所需产品型号、规格，在表4中选择配套整流变压器的型号规格。
表3 本公司产品名称、型号规格
名称
型号规格
备注
矿用隔爆型整流器
ZLB—600/275～600

矿用隔爆型整流器
ZLB—1000/275～600

表4 配套整流变压器名称、型号规格
名 称
型号规格
交流输入
交流输出
直流输出
相数
额定电压
额定电压
电压
电流
矿用隔爆型干式整流变压器
KBZSG—315/6
3
6000V
220V
275V
1000A
600A
矿用隔爆型干式整流变压器
KBZSG—500/6
3
6000V
220V
275V
1000A
600A
矿用隔爆型干式整流变压器
KBZSG—630/6
3
6000V
480V
600V
1000A
600A
矿用隔爆型干式整流变压器
KBZSG—1000/6
3
6000V
480V
600V
1000A
600A

7
哈尔滨松北电器设备制造有限责任公司

制造单位：哈尔滨松北电气设备制造有限责任公司
单位地址： 哈尔滨市高新技术开发区企业加速器
联系人：刘玉丹
联系电话：[phone]
E-mail:3593145@
