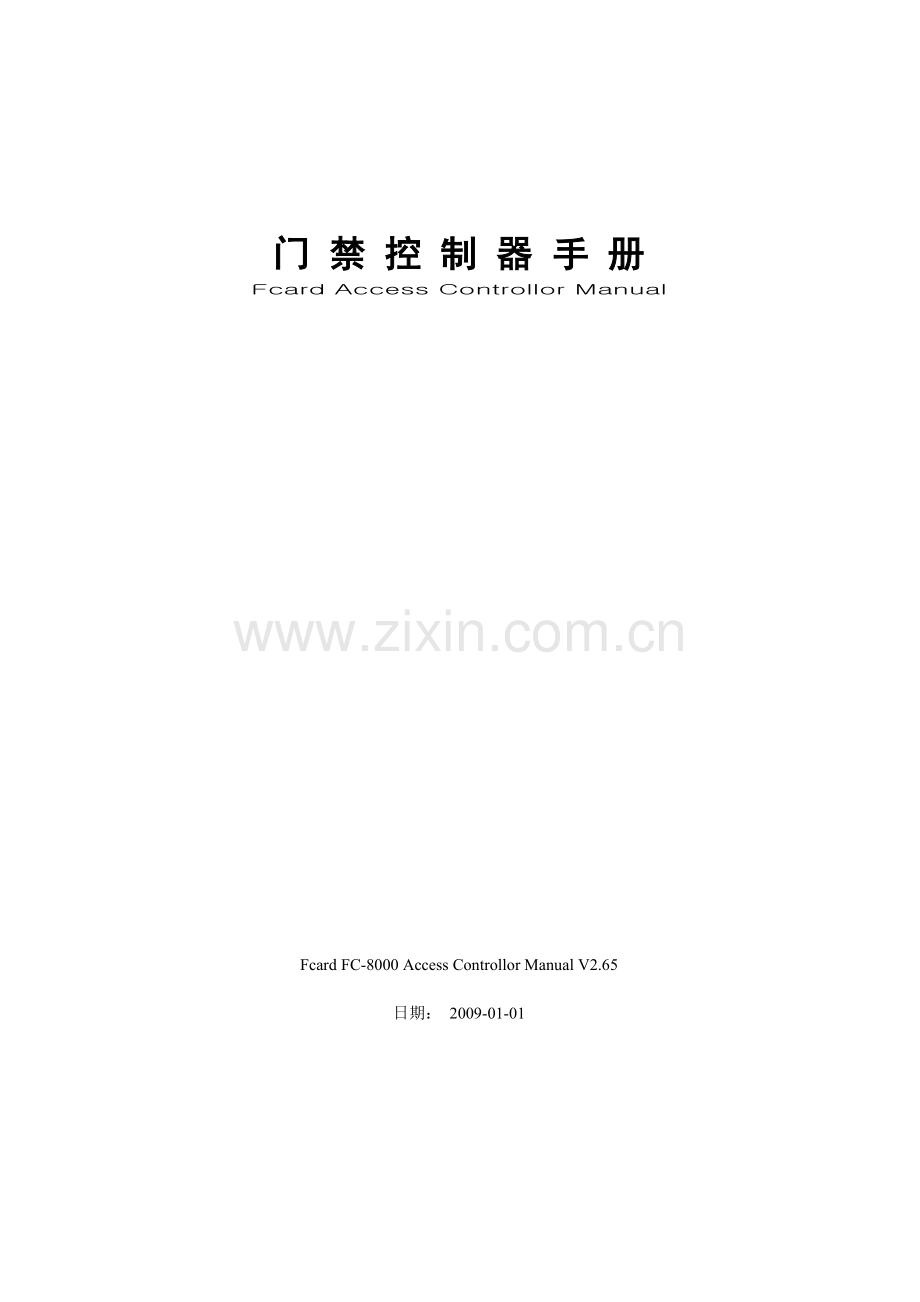

门 禁 控 制 器 手 册
Fcard Access Controllor Manual

Fcard FC-8000 Access Controllor Manual V2.65

日期： 2009-01-01FC-8000系列门禁控制器介绍

FC-8012系列门禁控制器 FC-8024系列门禁控制器 FC-8048系列门禁控制器

FCARD公司FC-8000系列门禁控制器型号列表：
1、 FC-8012 型：RS485通信方式、单门双向门禁控制器
2、 FC-8012T 型：RS485+TCP/IP通信方式、单门双向门禁控制器
3、 FC-8024 型：RS485通信方式、两门双向门禁控制器
4、 FC-8024T 型：RS485+TCP/IP通信方式、两门双向门禁控制器
5、 FC-8048 型：RS485通信方式、四门双向门禁控制器
6、 FC-8048T 型：RS485+TCP/IP通信方式、四门双向门禁控制器
产品介绍：
FC-8000系列门禁控制器是FCARD公司专为办公楼宇、机房基站、住宅小区、学校宿舍、部队等领域开发研制的高性能、高可靠性门禁控制器产品，FC-8000系列门禁有单门门禁控制器、两门门禁控制器与四门门禁控制器，支持RS485与TCP/IP通信协议，通信时均有数据加密处理，保证数据安全。
FC-8000支持最大10000张卡片数据（默认2500张），支持最大10000读卡记录（默认5000条），32个时间段／8种节假日类型，可任意门点的远程控制。
FC-8000系列门禁控制器支持每个门双向读卡，满足出门/入门登记认证。内制后备电池（UPS）管理接口，随时保障系统工作电源稳定正常。支持并型联网与手拉手联网方式，通信距离最大1200米。采用继电器干节点信号输出，支持各种类型电锁，各门支持一组火警输入、一组报警输出、一组出门开关、一组门磁开门。
FC-8000T系列控制器均支持TCP/IP通信协议，支持不同网段、不限同层交换机联网通信。FC-8000T系列门禁控制器内制数据转换电路，实现一机入网多机联网，（如有FC-8000T系列控制器通过TCP/IP联网通信时，其它附近的FC-8000可通过RS485连接该控制器一起入网通信，可有效节省系统成本）
FC-8000系列门禁控制器内制无线遥控器接口，支持无线遥控开门，方便个别难于走线的位置。

最新技术：FC-8000系列控制器配合FCARD3000T管理系统可以支持读卡监控功能，实现每次读卡系统将进行拍照存储，通过软件界面，实时监控读卡人读卡视屏情况，通过对比界面显示卡片持有人照片与当选使用人员是否相符，可有效防止带打卡或其它异常情况。读卡拍照数据查询支持照片打印、导出。
FCARD动态电子地图功能，支持实时了解各个门禁设备运行情况，图形动态显示各个门是开是关，是否有火警或匪警提示，通过地图可远程将门遥控打开。出入读卡图形照片显示，图形提示某位置，某人开门信息（含照片）。

适用场合：
FC-8000系列门禁控制器适合用于：办公楼宇、学校宿舍、住宅小区、邮电基站、部队等领域。
特别推荐：办公楼门禁管理，通过现有的局域网将各层联网门禁统一管理，、FCARD3000T可将各个部门数据分开，每个部门只能看到或管理各自数据，同时FC-8000做为门禁或考勤的同时，可以兼并为保安巡更登记器，用于保安巡逻登记使用。
产品技术参数：
工作电压：12V DC
电流 ：100mA－300mA （不含外设）
温度 ：-20℃— 50℃
湿度 ：10% ~ 95% R。H
数据保存：10年

序号
项 目
FC-8012
FC-8012T
FC-8024
FC-8024T
FC-8048
FC-8048T
1
管理门数
1 门
2 门
4 门
2
考勤管理
支持
3
巡更管理
支持
4
UPS 电池接口
1个
5
WG读卡器接口
2个
4个
8个
6
通讯接口
RS485
RS485+TCP/IP
RS485
RS485+TCP/IP
RS485
RS485+TCP/IP
7
下层通信接口
支持1组，RS485Next下层通信接口
8
通信数量
单RS485总线最大支持64台设备，软件最大支持999台设备
9
存储容量
2500张卡、5000条记录（最大1万张卡、最多1万记录）
10
打卡时段
32个开门有效时段
11
开门时间
1－127 秒
12
脱机运行
支持
13
远程开门
支持
14
报警输出
支持
15
电子地图
支持
16
无线遥控
支持
17
读卡拍照
支持
18
有效期限
1天至100年任意设置
19
出门开门
1个
2个
4个
20
门磁开门
1个
2个
4个
21
火警输入
1个
1个
1组
22
外型尺寸
长150mm\宽110mm\高28mm
长175mm\宽130mm\高28mm
长220mm\宽145mm\高28mm

网络通讯参数：
RS485网络通讯口，用于向上层设备通信（如电脑或上台控制器），通讯速率：19200 1,1,n 网络总长可达1200米 。
RS485Next网络通讯口，用于向下层设备通信（下一个控制器），通讯速率：19200 1,1,n 网络总长可达1200米 。
TCP/IP网络通讯口，可以直接接入网络集线器与电脑进行通信管理，通信距离可达250米 。
设备接口说明
1、FC-8012、FC-8012T型门禁控制器

电源接口：
主板的POWER接口，为工作电源输入接口，+为正极接入、–为负极接口，工作电压为DC12V。
电池接口：（UPS）
主板的BATTERY接口，为后备电池接入接口，+为正极接入、–为负极接口，支持12V 2-24Ah电池。
门锁接口：
主板的LOCK OUTPUT接口，为电锁控制接口，采用继电器干节点控制输出，COM接口为公共端、NO接口为常开端、NC接口为常闭端。
报警输出接口：
主板的ALM OUTPUT接口，为报警输出接口，采用继电器干节点控制输出，COM接口为公共端、NO接口为常开端、NC接口为常闭端。
出门开关接口：
主板的OPEN SW01接口，为出门开关接口，+为信号接入（负有效）、–为公共信号地。
门磁开关接口：
主板的DOOR SW01接口，为门磁开关接口，+为信号接入（负有效）、–为公共信号地。
火警输入接口：
主板的ALM INPUT接口，为火警输入接口，+为信号接入（负有效）、–为公共信号地。
TCP/IP通信接口：
TCP/IP采用主办唯一的RJ45插座为通信口。只有FC-8012T、FC-8024T、FC-8048T该接口才有效。
RS485通信接口：
主板的RS485接口，向上通信接口，A为RS485正（+）、B为RS485负（-），A接A、B接B。
主板的RS485Next接口，向下通信接口（不能连接计算机），A为RS485正（+）、B为RS485负（-）。
注：主板上分别设有RS485与RS485Next接口，RS485主要用于与计算机或上一层FC-8000型门禁控制器通信，RS485Next只用于下一层设备连接通信，形成手拉手通信方式。

无线遥控模块接口：
主板的WIRELESS REMOTE接口，为无线遥控模块插口。
读卡器接口
FC-8012系列门禁控制器使用韦根读卡器做为读卡输入设备，通讯协议是WG26/34等。分别是WEIGEND A 为入门读卡器接口，WEIGEND B 为出门读卡器接口。
读卡器接线的时候使用5条线。
线定义
12V正极
12V负极
数据0
数据1
声光控制线
标识
+12V
GND
WG0
WG1
BEEP
线颜色
红
黑
绿
白
灰 蓝

2、FC-8024、FC-8024T型门禁控制器

注：FC-8024支持2个门的管理，在电路板设计上，个别接口将分为两部分，分别用01、02来区分，01我们称为第一路，常用XXX01X来代表，另外02我们称为第二路，常用XXX02X来代表。
电源接口：
主板的POWER接口，为工作电源输入接口，+为正极接入、–为负极接口，工作电压为DC12V。
电池接口：（UPS）
主板的BATTERY接口，为后备电池接入接口，+为正极接入、–为负极接口，支持12V 2-24Ah电池。
门锁接口：
主板的LOCK 01接口，为第一路电锁控制接口，板的LOCK 02接口，为第二路电锁控制接口，均采用继电器干节点控制输出，COM接口为公共端、NO接口为常开端、NC接口为常闭端。
报警输出接口：
主板的ALM OUTPUT接口，为报警输出接口，采用继电器干节点控制输出，COM接口为公共端、NO接口为常开端、NC接口为常闭端。
出门开关接口：
主板的OPEN SW01接口，为第一路出门开关接口，主板的OPEN SW02接口，为第二路出门开关接口，+为信号接入（负有效）、–为公共信号地。
门磁开关接口：
主板的DOOR SW01接口，为第一路门磁开关接口，主板的DOOR SW02接口，为第二路门磁开关接口，+为信号接入（负有效）、–为公共信号地。
火警输入接口：
主板的ALM INPUT接口，为火警输入接口，+为信号接入（负有效）、–为公共信号地。
TCP/IP通信接口：
TCP/IP采用主办唯一的RJ45插座为通信口。只有FC-8012T、FC-8024T、FC-8048T该接口才有效。
RS485通信接口：
主板的RS485接口，向上通信接口，A为RS485正（+）、B为RS485负（-），A接A、B接B。
主板的RS485Next接口，向下通信接口（不能连接计算机），A为RS485正（+）、B为RS485负（-）。
注：主板上分别设有RS485与RS485Next接口，RS485主要用于与计算机或上一层FC-8000型门禁控制器通信，RS485Next只用于下一层设备连接通信，形成手拉手通信方式。

无线遥控模块接口：
主板的WIRELESS REMOTE接口，为无线遥控模块插口。
读卡器接口
FC-8024系列门禁控制器使用韦根读卡器做为读卡输入设备，通讯协议是WG26/34等。分别是WEIGEND DOOR1 A为 第一路 入门读卡器接口、WEIGEND DOOR1 B为第一路出门读卡器接口、WEIGEND DOOR2 A为 第二路 入门读卡器接口、WEIGEND DOOR2 B为第二路出门读卡器接口、
读卡器接线的时候使用5条线。
线定义
12V正极
12V负极
数据0
数据1
声光控制线
标识
+12V
GND
WG0
WG1
BEEP
线颜色
红
黑
绿
白
灰 蓝
3、FC-8048、FC-8048T型门禁控制器

注：FC-8024支持2个门的管理，在电路板设计上，个别接口将分为四部分，分别用01、02、03、04来区分，01我们称为第一路，常用XXX01X来代表，另外02我们称为第二路，常用XXX02X来代表，由此类推。

电源接口：
主板的POWER接口，为工作电源输入接口，+为正极接入、–为负极接口，工作电压为DC12V。
电池接口：（UPS）
主板的BATTERY接口，为后备电池接入接口，+为正极接入、–为负极接口，支持12V 2-24Ah电池。
门锁接口：
主板的LOCK 01接口，为第一路电锁控制接口，板的LOCK 02接口，为第二路电锁控制接口，主板的LOCK 03接口，为第三路电锁控制接口，主板的LOCK 04接口，为第四路电锁控制接口，均采用继电器干节点控制输出，COM接口为公共端、NO接口为常开端、NC接口为常闭端。
报警输出接口：
主板的ALM OUTPUT接口，为报警输出接口，采用继电器干节点控制输出，COM接口为公共端、NO接口为常开端、NC接口为常闭端。
出门开关接口：
主板的OPEN SW01接口，为第一路出门开关接口，主板的OPEN SW02接口，为第二路出门开关接口，主板的OPEN SW03接口，为第三路出门开关接口，主板的OPEN SW04接口，为第四路出门开关接口，+为信号接入（负有效）、–为公共信号地。
门磁开关接口：
主板的DOOR SW01接口，为第一路门磁开关接口，主板的DOOR SW02接口，为第二路门磁开关接口，主板的DOOR SW03接口，为第三路门磁开关接口，主板的DOOR SW04接口，为第四路门磁开关接口，+为信号接入（负有效）、–为公共信号地。
火警输入接口：
主板的ALM INPUT接口，为火警输入接口，+为信号接入（负有效）、–为公共信号地。
TCP/IP通信接口：
TCP/IP采用主办唯一的RJ45插座为通信口。只有FC-8012T、FC-8024T、FC-8048T该接口才有效。
通信开关：
主板设有NET O/C拨动开关，主要用于关闭某路通信，此开关共有4组，分别1-4对应1-4路电路，当某路打向OFF时该路通信被关闭，当某路打向ON时该路通信被开启，此开关主要用于通信调试使用，在正常下请全部打向ON。
RS485通信接口：
主板的RS485接口，向上通信接口，A为RS485正（+）、B为RS485负（-），A接A、B接B。
主板的RS485Next接口，向下通信接口（不能连接计算机），A为RS485正（+）、B为RS485负（-）。
注：主板上分别设有RS485与RS485Next接口，RS485主要用于与计算机或上一层FC-8000型门禁控制器通信，RS485Next只用于下一层设备连接通信，形成手拉手通信方式。

无线遥控模块接口：
主板的WIRELESS REMOTE接口，为无线遥控模块插口。
读卡器接口
FC-8024系列门禁控制器使用韦根读卡器做为读卡输入设备，通讯协议是WG26/34等。分别是WEIGEND DOOR1 A为 第一路 入门读卡器接口、WEIGEND DOOR1 B为第一路出门读卡器接口、WEIGEND DOOR2 A为 第二路 入门读卡器接口、WEIGEND DOOR2 B为第二路出门读卡器接口、WEIGEND DOOR3 A为 第三路 入门读卡器接口、WEIGEND DOOR3 B为 第三路 出门读卡器接口、WEIGEND DOOR4 A为 第四路 入门读卡器接口、WEIGEND DOOR4 B为第四路出门读卡器接口
FC-8048入门读卡器接线的时候使用5条线。
线定义
12V正极
12V负极
数据0
数据1
声光控制线
标识
+12V
GND
WG0
WG1
BEEP
线颜色
红
黑
绿
白
灰 蓝
FC-8048出门读卡器接线的时候使用5条线。（电源正与电源负请外接）
线定义
数据0
数据1
声光控制线
标识
WG0
WG1
BEEP
线颜色
绿
白
灰 蓝

产品接线图：
电锁连线：

断电开锁：当断开电源时，锁打开
阳极锁、磁力锁等断电闭合的设备选择常闭（NC端口）

通电开锁： 当接通电源时，锁打开
阴极锁、电控锁等通电断开的设备选择常开（N0端口）
也可以用门禁控制非锁类设备，如灯、自动门、电梯、三棍闸机，接线方法同上。通信连线：
设备与软件：
本产品我司推荐采用最新版本FCARD3000T型“智能一卡通管理系统”，在使用该系统软件前，应将SQL数据安装好，并且已对FCARD3000T数据库添加设置好（如采用ACCESS数据库可以不考虑数据库设置问题）。
以下说明用于对FC-8000的硬件添加入库、添加人事、权限授权与数据下载，如需了解其它功能，请参考FCARD3000T一卡通系统使用详细说明书
1、登陆软件

1、登陆软件
默认用户“SYSTEM”默认密码“0000”

（主界面）
2、搜索与安装设备（在搜索安装设备前，请确认设备联线、安装无误）

单击设备管理 – 选择 “自动搜索设备”

① 选择对应设备的型号
② 对照图片与设备是否相同
③ 单击下一步

① 选择通信模式（默认RS232/485方式）
② 选择设备支持卡片类型
③ 选择通信端口或IP地址
④ 选择搜索地址号范围（如知道设备号，可指定范围，减少搜索时间）
⑤ 选择正确后，单击“开始搜索”

① 搜索到一台FCARD80120型，未装设备点击选中
② 点添加新设备

① 设备安装前，请添加一个区域（安装设备的地点）
② 选择对应的安装位置
③ 输入该设备的名称
④ 单击“确认添加”将设备安装到系统软件中

3、添加人事信息

① 选择“部门信息”，对部门进行添加编制
② 选择“人事档案”，进入人事资料编辑录入
③ 也可以通过选择“导入人事资料”将人事数据导入数据库中

① 选择“添加”人事资料

① 按正确信息输入人员资料，单击保存（点击照片处可添加/更换照片）

4、开门权限管理

① 选择“门禁开门时段”，根据需要编辑时段表
② 选择“修改开门权限”，进入人员出入权限管理

① 根据需要选择人员
② 点中需要设置权限的人员后，点向右键（可多选）
③ 选好需要编辑权限的人后，单击下一步

① 根据之前选择的人员所拥有的权限，对应的选择门禁，点向右键（可多选）
② 确认已选的门禁设备
② 选好后，单击下一步

① 根据所选的人员，选择对应的时间组
② 根据人员身份情况，设置对应的有效期限。
③ 设置好人员、门与时间组信息后，单击添加授权
④ 系统添加处理完毕后，弹出提示框，但击“确定”
⑤ 整个权限编辑无误后，单击“关闭”按钮。

5、下载数据

① 单击“门禁信息”
② 选择“设备操作”
③ 选择“下载数据”

① 根据选择点中需要下载数据的设备
② 单击 向右键（可多选）
③ 确认已选设备
④ 根据需要选择需要下载的项目类别
⑤ 单击下载。
几种常见故障
故障现象1：
1、FC-8000与电脑不通讯
故障分析1：
１．新增FC-8000地址号没有填对。
２．485通信线接反。
３．通信端口（COM）不对或被其它占用。
４．转换器有问题或电脑本身端口有问题。
５．线路问题
故障排除方法
１．按FC-8000身份标签的地址号正确填写。
２．FC-8000的485 A+B-与转换器正确连接。
３．正确选择端口或关闭占用端口的软件。
４．换一个转换器或电脑再试。
５．检查线路是否联通，中间是否有断线的可能。
-----------------------------------------------------------------------------------------------
故障现象2：
2、控制器与电脑通信质量差
故障分析2：
1．单组RS485总线连接FC-8000数量太多
2．485通信线路干扰大。
3．485通信转换器驱动不够。
故障排除方法
1．按485通信规范连接FC-8000，单条总线限制64台。
2．避开干扰源或通过采用金属管槽走线。
3．当控制器数量大于6台时，换有源控制器。
-----------------------------------------------------------------------------------------------
故障现象3：
3、刷卡后门不能打开
故障分析3：
１．电锁接线错误
２．卡没有开门权限。
故障排除方法
１．FC-8000的开锁输出是干接点输出。电锁必须经过电源。当FC-8000上面的继电器动作正常而锁动作不正常时，要仔细检查电源，电锁和FC-8000之间的接线。
２．给卡设置能开门的权限。
-----------------------------------------------------------------------------------------------
故障现象4：
4、电锁动作时FC-8000复位和重启动。
故障分析4：
１． 电源容量不足， 电锁动作时引起电源较大波动，导致FC-8000复位或重启动。
２． 电锁损坏，给电锁供电时，因电锁内部问题导致锁内短路，供电后导致电源电压下降。
故障排除方法
１． 加大电源容量。当电锁与FC-8000共用电源时，必须保证FC-8000有2A的电源容量。
２． 更换电锁。
-----------------------------------------------------------------------------------------------
故障现象5：
5、按出门开关无法开门。
故障分析5：
1．出门开关接线错误或线不通
2．出门开关损坏，按下时无短路信号。
故障排除方法
1．按要求正确连接。
2．更换出门开关
-----------------------------------------------------------------------------------------------
故障现象6：
6、读卡器读卡后FC-8000无响应。
故障分析6：
１． 读卡器接线错误（读卡器绿色接WG0，白色接WG1，然后给读卡器提供DC12V电源）
２． 选择的读卡器不是WEIGEND26通信标准。
３． 读卡器损坏
故障排除方法
1．按要求连接读卡器，并提供读卡器工作电源。
2．选择WEIGEND26格式读卡器
3．更换读卡器
-----------------------------------------------------------------------------------------------
故障现象7：
7、无线遥控无法开门。
故障分析7：
1．无线遥控与主板无线模块不同一个频率
2．无线遥控与主板无线模块对码不一致（常见错误）。
故障排除方法
1．更换相同频率的遥控器。
2．重新对码，再试。
-----------------------------------------------------------------------------------------------
故障现象8：
8、读卡后软件没有数据。
故障分析8：
１． 未提取数据
２． 通信线路没连接好
故障排除方法
１． 请通过软件提取数据，也可以设置软件定时自动提取
２． 检查通信联线，然后再通过软件提取数据
