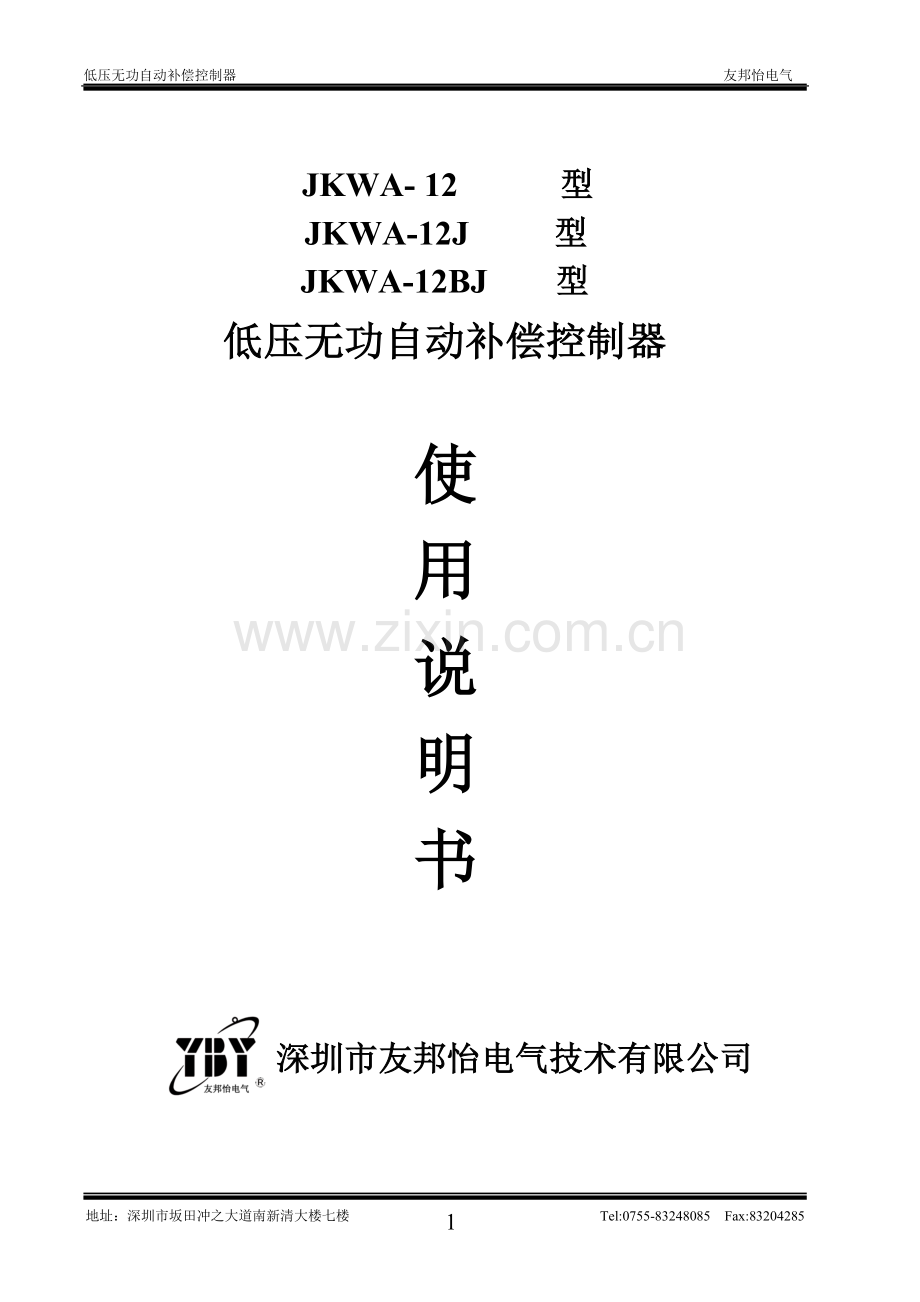

低压无功自动补偿控制器 友邦怡电气

JKWA- 12 型
JKWA-12J 型
JKWA-12BJ 型
低压无功自动补偿控制器

使
用
说
明
书

深圳市友邦怡电气技术有限公司

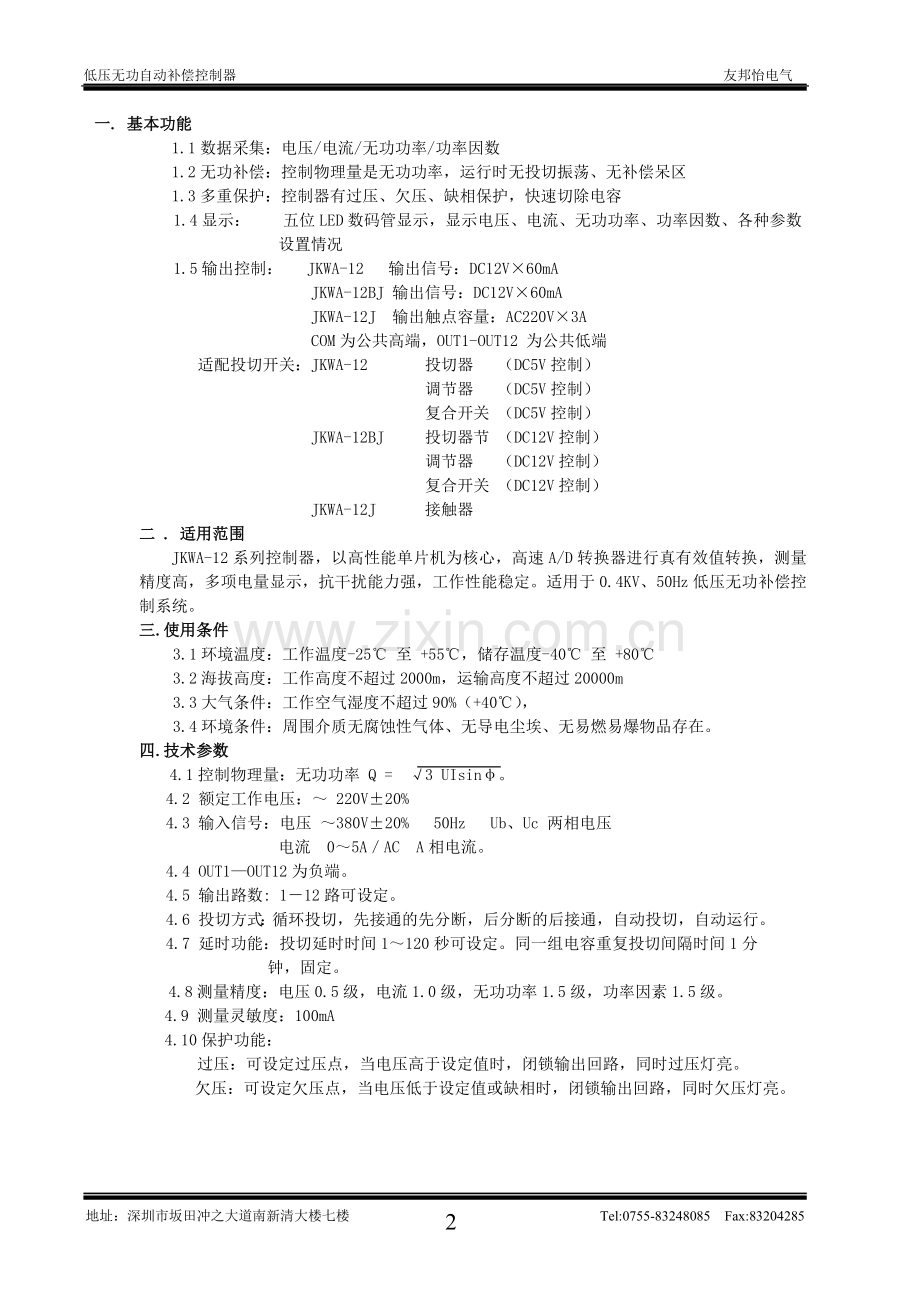

一. 基本功能
1.1数据采集：电压/电流/无功功率/功率因数
1.2无功补偿：控制物理量是无功功率，运行时无投切振荡、无补偿呆区
1.3多重保护：控制器有过压、欠压、缺相保护，快速切除电容
1.4显示： 五位LED数码管显示，显示电压、电流、无功功率、功率因数、各种参数
设置情况
1.5输出控制： JKWA-12 输出信号：DC12V×60mA
JKWA-12BJ 输出信号：DC12V×60mA
JKWA-12J 输出触点容量：AC220V×3A
COM为公共高端，OUT1-OUT12 为公共低端
适配投切开关：JKWA-12 投切器 （DC5V控制）
调节器 （DC5V控制）
复合开关 （DC5V控制）
JKWA-12BJ 投切器节 （DC12V控制）
调节器 （DC12V控制）
复合开关 （DC12V控制）
JKWA-12J 接触器
二 . 适用范围
JKWA-12系列控制器，以高性能单片机为核心，高速A/D转换器进行真有效值转换，测量精度高，多项电量显示，抗干扰能力强，工作性能稳定。适用于0.4KV、50Hz低压无功补偿控制系统。
三.使用条件
3.1环境温度：工作温度-25℃ 至 +55℃，储存温度-40℃ 至 +80℃
3.2海拔高度：工作高度不超过2000m，运输高度不超过20000m
3.3大气条件：工作空气湿度不超过90%（+40℃），
3.4环境条件：周围介质无腐蚀性气体、无导电尘埃、无易燃易爆物品存在。
四.技术参数
4.1控制物理量：无功功率 Q = √3 UIsinφ。
4.2 额定工作电压：～ 220V±20%
4.3 输入信号：电压 ～380V±20% 50Hz Ub、Uc 两相电压
电流 0～5A／AC A相电流。
4.4 OUT1—OUT12为负端。
4.5 输出路数: 1－12路可设定。
4.6 投切方式：循环投切，先接通的先分断，后分断的后接通，自动投切，自动运行。
4.7 延时功能：投切延时时间1～120秒可设定。同一组电容重复投切间隔时间1分钟，固定。
4.8测量精度：电压0.5级，电流1.0级，无功功率1.5级，功率因素1.5级。
4.9 测量灵敏度：100mA
4.10保护功能：
过压：可设定过压点，当电压高于设定值时，闭锁输出回路，同时过压灯亮。
欠压：可设定欠压点，当电压低于设定值或缺相时，闭锁输出回路，同时欠压灯亮。

五. 操作方法
5.1 JKWA-12、12J、12BJ操作面板图

JKWA-12低压无功补偿控制器
1 Ä 2 Ä 3 Ä Ä 滞后 数码管
4 Ä 5 Ä 6 Ä Ä 超前
7 Ä 8 Ä 9 Ä Ä 过压
10 Ä 11Ä 12Ä Ä 欠压 功能指示灯
输出指示灯 Ä电压 Ä电流 Ä无功 ÄCOS Ä 设置
按键
电源开关 设置
POWER
深圳市友邦怡电气技术有限公司

5.2 操作面板分为四区：
1.输出指示灯区，用来指示电容输出状态。
2.数码管，五位数码管显示电压、电流、功率因数、无功功率。
3.功能指示灯，指示检测的结果和显示的内容。
4.按键。
5.3按键功能：
1.设置键：设置各项参数。
2.é键：设置时加1键，手动状态下为投入键
3.ç键：显示向前翻页或设置时左移一位
4.ê键：设置时减1键，手动状态下为切除键
5.è键：显示向后翻页或设置时右移一位

5.4 显示：
在设置状态下，左边第一位显示参数项目，其它情况下不显示。后四位表示参数内容；运行状态下，用ç键和è键选择显示内容，分别显示电压、电流、无功功率、功率因数，相应的指示灯亮。
5.5 设置步骤：
1.按“设置”键进行参数设置，此时设置灯亮，数码管显示Pðððð，输入密码（出厂时已设为1000）。
2.按“设置”键选择将要设置参数项目。
3.按ê键修改闪烁位数字，每按一次ê键，数字减一，每按一次é键，数字加一。按 ç、è移位，每按一次ç键，数字左移一位，每按一次è键，数字右移一位。
4.某项设置好后，再按“设置” 键即可进行下一项参数设置，直到完成各项参数设置，退出设置功能，设置灯熄灭。设置的项目见下表。
5.注意事项:当负载电流大于1000A时,可适当调整电流变比,避免电流显示溢出。调整电流变比后投入门限，单组容量也要对应调整。

第1项
投入门限
投入电容所需的无功功率最小量值，略高于一个回路电容器容量
一般按单组容量的1.1倍设备。
第2项
切除门限
切除电容所需的无功功率最小值，如果不允许返送无功，切除门限设为0，控制器默认为零。
第3项
延时时间
1～120秒，可调，通常设为20—30秒。
第4项
过压保护
控制器正常投切时最大电压值，出厂设定为430V，不宜超过440V
第5项
欠压保护
控制器正常投切时最小电压值，出厂设定为300V。
第6项
电流变比
如互感器变比为500/5，则设为100。
第7项
电容组数
所配电容器的回路数，如10路15Kvar的电容，则设为10。
第8项
单组容量
指一个电容器的容量，如10路15Kvar的电容，则设为15。
第9项
投切方式
循环投切为0000，控制器默认为零。
第A项
手动／自动
设为8888为手动投切，设为0000为自动投切，控制器默认为零
第b项
改变密码
修改密码。如果不改，则按“设置”键，退出。

5.6 手动投切操作方法：
1.按“设置”键，输入密码，连续按设置键，直到第A项参数，将其改为8888，再按“设置”键，回到正常显示状态，然后按é键投入，每按一次投入一组电容器，按ê键切除，每按一次切除一组电容器，循环投切。注意：同一组电容需间隔1分钟才能重复投。
2.取消手动操作：只要将控制器电源断电一次，重新开机后，即进入自动运行状态，或者将第A项设置为0000,或者按任意键5秒钟复位,取消手动。
5.7 修改密码：
在参数的第b项输入一组四位数字，按下“设置”键后即成为新密码，用户务必牢记，否则以后将无法进行参数的修改，一旦出现忘记密码的情况，请与我公司联系。
5.8 应用举例：将控制器设置为10路输出、单组容量20Kvar、电流互感器变比500/5。
1. 按“设置”键，此时设置灯点亮，数码管显示Pðððð，第一位闪烁，按一次é键，数字变为“1”，正确输入密码（出厂时已设为1000）。
2. 按一次“设置”键，进入第一项设置状态，显示1 ***.*，(有底纹的字符表示闪烁位,)利用ê、é修改第一位数字为零，按一次è键，闪烁数字右移到第二位，按ê、é修改第二位数字为“2”，再按一次è键，数字右移到第三位，按ê、é修改第三位数字为“2”，显示为“1 022.0”，完成第一项投入 门限是“22Kvar”的设置。
3. 按五次“设置”键，进入第六项设置状态，显示6 ****，利用ê、é修改第一位数字为“0”，按一次è键，数字右移到第二位，按ê、é修改第二位数字为“1”，显示为6 0100，完成第六项电流变比是“500/5”的设置。
4. 按一次“设置”键，进入第七项设置状态，显示7 ****，按二次è键，数字右移到第三位，按ê、é修改第三位数字为“1”，显示为7 0010，完成第七项电容组数是“10”的设置。
5. 按一次“设置”键，进入第八项设置状态，显示8 ****，按二次è键，数字右移到第三位，按二次é键，数字变为“2”，显示为8 0020，完成第八项单组容量是“20”的设置。
6. 再按四次“设置” 键即完成了设置功能，设置灯熄灭。

六.JKWA—12控制器背面接线原理及安装
1.JKWA—12控制器接可控硅模块接线原理

2.JKWA—12控制器安装
1.开孔尺寸

开孔尺寸
76㎜

152㎜
2.安装示意图

169X80㎜

145㎜

145㎜

七．JKWA—12J控制器背面端子接线原理及安装

1． JKWA—12J接接触器接线原理

2．开孔安装
固定夹

138㎜
146X146㎜ 136X136㎜

85㎜
138㎜

JKWA-12J型
JKWA-12BJ型
（两款的外型相同）

八.JKWA—12BJ控制器接动补调节器接线原理

九．日常维护
定期观察控制装置的运行情况，发现异常停电检查。
警告：当更换控制器或将电流信号线S1与S2 对换时，必须关断电源，同时将电流互感器次级信号线短接，电流互感器次级不允许开路。

JKWA-12系列故障排除表

序号
故 障 现 象
故 障 部 位
排 除 方 法
1
控制器不显示
无工作电源或工作电源熔丝断
加工作电源或更换熔丝
2
开机显示超前
输入模拟量相位接反
将电流取样线对换
3
显示电压为“0”
电压模拟量的熔丝烧断
更换熔丝
４
功率因素显示不正常
电流取样跟电压取样在同一相
严格按图纸接线
5
电流显示异常
变比设置、进线柜互感器实际输入
重新设置、检查接线
6
电压小于过压值仍报警
过压值—电压< 6V回差
属于正常
7
电容器投切振荡
投切门限设置不当
重新设置，门限需大与电容值，一般按1.1倍设。
8
控制器无输出控制信号
控制器故障
更换控制器

9
控制器未发出投入信号，但对应的电容器组投入指示灯亮
可控硅被击穿短路
更换可控硅
