英诺华d系列生化维修说明书.pdf

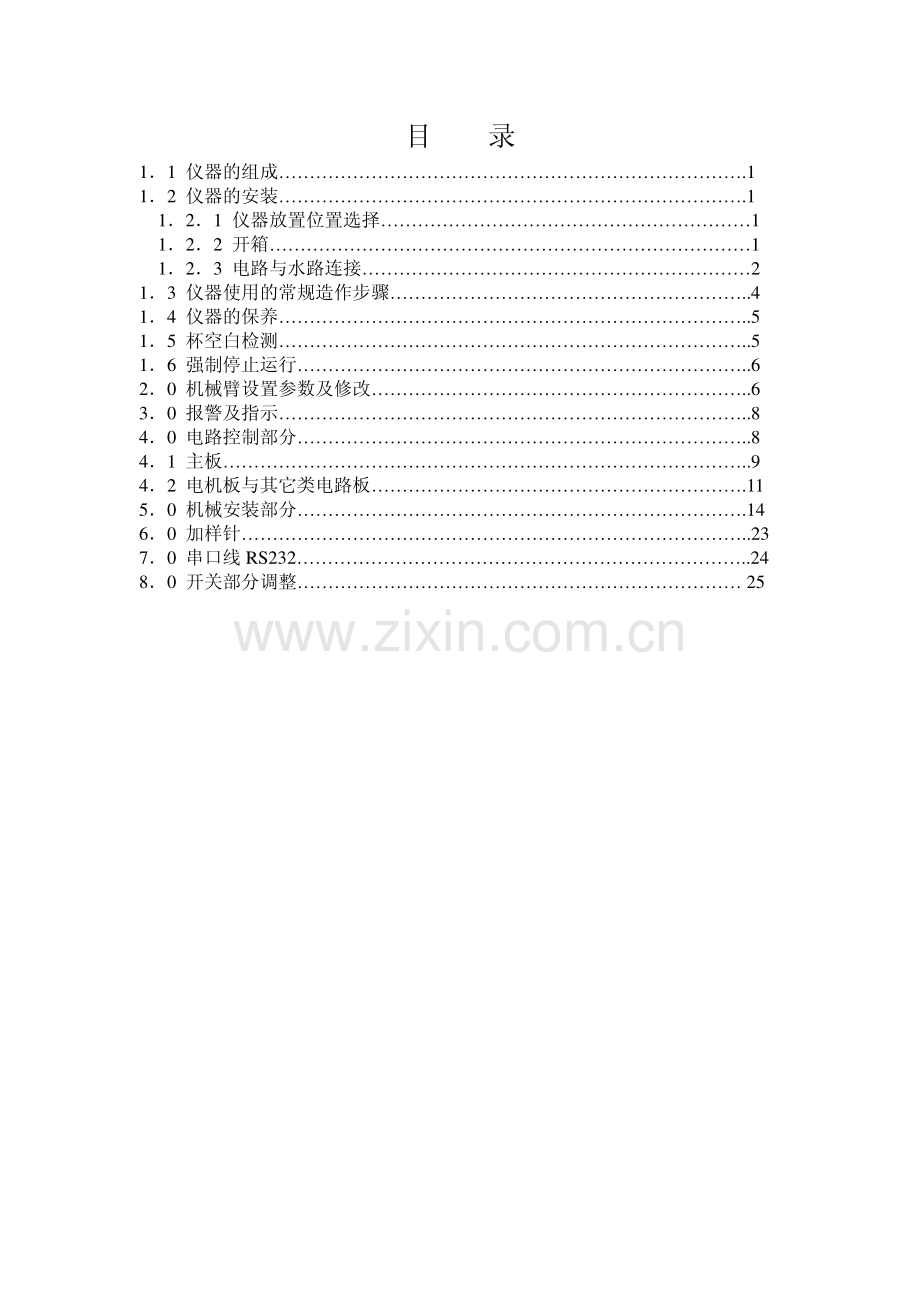

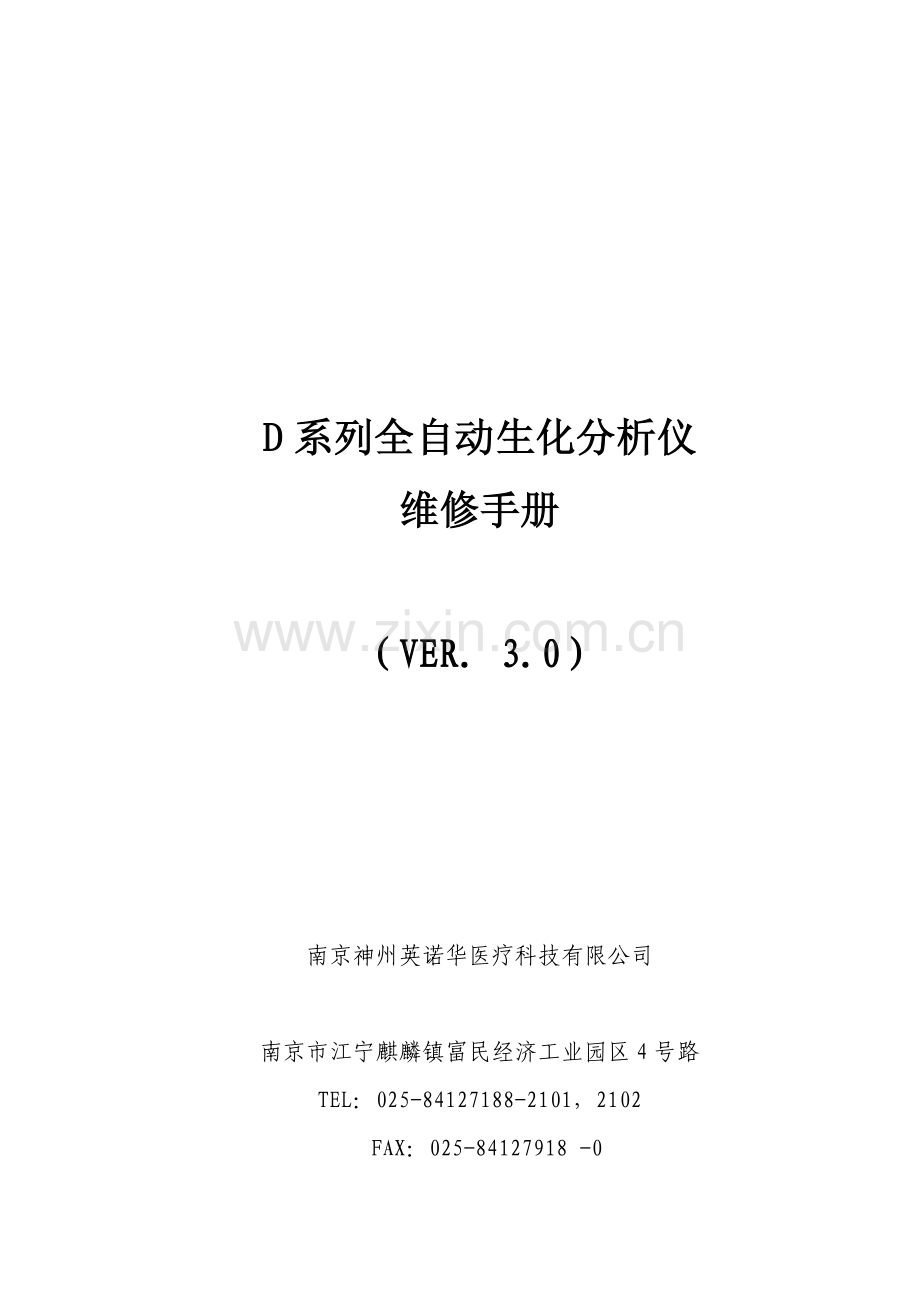

目 录 11 仪器的组成.1 12 仪器的安装.1 121 仪器放置位置选择1 122 开箱1 123 电路与水路连接2 13 仪器使用的常规造作步骤.4 14 仪器的保养.5 15 杯空白检测.5 16 强制停止运行.6 20 机械臂设置参数及修改.6 30 报警及指示.8 40 电路控制部分.8 41 主板.9 42 电机板与其它类电路板.11 50 机械安装部分.14 60 加样针.23 70 串口线 RS232.24 80 开关部分调整 25 D D 系列全自动生化分析仪系列全自动生化分析仪 维修手册维修手册 （VER.VER.3 3.0 0）南京神州英诺华医疗科技有限公司 南京市江宁麒麟镇富民经济工业园区 4 号路 TEL：[phone]，2102 FAX：[phone] 仪器的组成仪器的组成 生化仪主要由生化分析仪主机、计算机、打印机和水加热系统等组成。生化仪主机的主要结构组成：试剂试剂/样品盘样品盘:D360 拥有 2 个试剂盘各可以装载 30/40 个试剂瓶和一个可以装载 88 个样品位的样品盘；而 D320/D280 都只有一个试剂仓能装载 30/40 个试剂瓶，同时拥有一个可以装载 60 个样品位的样品盘。加样加样/加试剂系统加试剂系统：加样臂、加试剂臂、高精度稀释器、相应的管路系统等；检测部分检测部分：光源、单色器（滤光片）、检测杯、反应盘、光学传导系统、检测板等 电路电路/电器部分电器部分：主控电路、检测电路、执行元件驱动电路、执行电机/泵/阀、位置状态监测系统等 清洗系统清洗系统：清洗站、进水管路、排水管路等 机械机械/外壳部分外壳部分：机械传动、制动、支撑，固定等 选配部分选配部分：离子分析系统（只为 D360/320 提供）、试剂条码系统、样品条码系统等 1.2 仪器的安装仪器的安装 仪仪器开箱后，安装参照仪器的安装操作手册的安装，各管路连接与电源线的连接器开箱后，安装参照仪器的安装操作手册的安装，各管路连接与电源线的连接参照仪器的标识，与参照仪器的标识，与电路与水路连接图，电路与水路连接图，仪器移动位置时注意其相连的水处理盒仪器移动位置时注意其相连的水处理盒一同挪动。一同挪动。开箱,把地柜放置水平,仪器放置柜上，热水处理箱置于地柜内，检查配件。反应盘 90 个孔位放满反应杯注意：注意：安装全自动生化分析仪，必须在生产厂商所授权的、并经过系统培训的 工程师指导下进行，以免损坏仪器或产生不必要的损失。121 仪器放置位置选择 全自动生分析仪为高精密度分析仪器，需要安置在如下要求的环境中：安静，干燥，干净，温度 18-25的室内环境，仪器不可靠近热源，避免阳光及紫外线直射，远离离心机，X 光机，CT 及其他强电、磁、震动等干扰源，供电电源要稳定，请使用稳压电源供电。122 开箱 再连接水管。首先检查包装箱是否完好；如有破损，请与运输公司或当地销售商联系；打开箱体顶部四周螺丝，轻轻开起包装箱，立即清点内装物品，检查包装箱内物品是否与装箱单一致，如发现缺少请立即与我公司售后服务部联系或与当地销售商联系；选择适当位置将落地柜放置好，固定四轮不能滑动；或选用能承受足够承载的工作台检查确认台面水平；将仪器放置在水平落地柜台面上，热水处理箱应置于落地柜内（未选择落地柜的 -2 用户，可将热水处理箱放置在就近地面。；检查各部件是否完好，将反应杯放置在反应盘 90 孔位,并压平，不允许有杯子高出，并盖上反应盘盖。123 电路与水路连接电路与水路连接 1231 连接水路 如图 JPG1 JPG1 说明：仪器具有说明：仪器具有 4 个废液出口，其中标粗黑线管路为高浓度废液，其余个废液出口，其中标粗黑线管路为高浓度废液，其余 3 路为低浓度路为低浓度废液废液 注意：注意：1）连接好后即将进水管头（含液位报警探测头）放入纯净水桶）连接好后即将进水管头（含液位报警探测头）放入纯净水桶底部；底部；2）废液管及液位探测头放入废液桶内口部，）废液管及液位探测头放入废液桶内口部，切记废液管不可打弯或尾端浸到切记废液管不可打弯或尾端浸到废液中，避免排液不畅。废液中，避免排液不畅。3）开机运行前一定要在）开机运行前一定要在反应盘反应盘 90 孔位放满反应杯孔位放满反应杯 4）水加热箱请放于地柜中，连接管路，接好电源，工作时噪音会很小。）水加热箱请放于地柜中，连接管路，接好电源，工作时噪音会很小。1 12 23 32 2 连接主机与计算机连接主机与计算机 外接电路连接图如下：外接电路连接图如下：JPG2 说明，如果主机与制冷电源是独立使用，则多加一个总开关，图不再画出，以实物为准。-3 JPG2（仪器现有两个电源输出口）计计算机要求算机要求：主板运行稳定，推荐选配方正或联想电脑，并留有稳定的 COM 口，P4 内存 512M，52 速光驱，64M 以上显卡，运行正常。正确连接电脑；连接仪器与计算机的 RS232 口；取出随机携带的通讯线，一端与计算机的 COM 串行通讯口联接，另一端与仪器的 COM 串行通讯口联接，并用螺丝固定，避免通讯线脱落，造成通讯错误。再次检查确认上述连接无误后，即可接通电源再次检查确认上述连接无误后，即可接通电源转入下面工作转入下面工作。仪器可靠接地，注意:水加热单元是使用 220V 电源，必须接到仪器电源输出口，正常电源输入是 220V，如果电源输入口是使用的特殊电源 110V 软件：软件：1.运行环境：运行环境：Windows98 与与 Win2000，WinXp 同时要求安装同时要求安装:Office2000，操作系统要稳定，计算机主板、操作系统要稳定，计算机主板、COM1 口要运行正常稳定口要运行正常稳定，P4,512M 内存，内存，64M 独独立显卡立显卡 2、软件安装：随机的光盘查找到、软件安装：随机的光盘查找到 D360 或或 D320/280（与仪器硬件对应）（与仪器硬件对应），拷，拷贝此目录到计算机，去掉文件的只读属性，运行贝此目录到计算机，去掉文件的只读属性，运行 ABA.EXE 即可。同时参照即可。同时参照“安装安装说明说明.TXT”（说明：光盘中的文件拷贝到计算机，都是只读属性文件目录，计算机不能访（说明：光盘中的文件拷贝到计算机，都是只读属性文件目录，计算机不能访问写存，必须要去掉只读属性，计算机才可读、写、存）问写存，必须要去掉只读属性，计算机才可读、写、存）,运行后运行后如图 JPG3.-4 JPG3 用户以 ADMIN 身份登陆，具有最高权利，可以修改仪器的机械系统参数。而其他身份不具备。计算机如果有 2 个以上 COM 口，使用时注意仪器的“主控制串口”要与其对应，否则无法联机。如下图 JPG6。如果出现提示：“Runtime Error!program:c:d36010-17ABA.EXE abnormal program termination,”程序无法进入，请检查文件夹中 HARDWARE 文件里的 mainCom=0，COM1 口=0，COM2 口=1 13、仪器使用的常规操作步骤、仪器使用的常规操作步骤 开机日常保养开机日常保养 检测杯空白检测杯空白 排空排空 输入样本资料以及质控和定标信息输入样本资料以及质控和定标信息 检测检测 打印结果打印结果 结束检测，保养、注水关机。（当然“结束检测，保养、注水关机。（当然“生生化化项目项目参数参数”应提”应提前设置好，前设置好，试剂位提前设置好）试剂位提前设置好）注意事项：注意事项：1、仪器应摆放一平稳牢固的工作台上，不得有晃动；、仪器应摆放一平稳牢固的工作台上，不得有晃动；-5 2、仪器的工作环境设室温、仪器的工作环境设室温 25左右，不低于左右，不低于 1 15 5；3 3、注意防潮防尘防静电，并避免有大的电噪声；、注意防潮防尘防静电，并避免有大的电噪声；4 4、仪器应该可靠接地，并连接稳压电源，电网电压、仪器应该可靠接地，并连接稳压电源，电网电压 220V220V，范围，范围 0 0+15V+15V；5 5、任何时候仪器工作时一定要放满反应杯。、任何时候仪器工作时一定要放满反应杯。6 6、外围设备加热系统，按标签提示连接好电源线与管路，其中电源线分为、外围设备加热系统，按标签提示连接好电源线与管路，其中电源线分为220V220V 输入端，加水泵、废液泵的电源输入，分别与仪器背板按提示相连；输入端，加水泵、废液泵的电源输入，分别与仪器背板按提示相连；7、各管路按提示相连,从主机出去的废液管（粗管径），是采用自然排放方式，出水端与管接头相连，管路不允许向下弯曲成 U 形，应自然下放，以避免排水不畅，形成倒灌，见下图。JPG4 JPG4 特别提醒：特别提醒：1 1）管路走法错误，或出水端堵塞，都会引起三个清洗池水溢出到）管路走法错误，或出水端堵塞，都会引起三个清洗池水溢出到仪器内部！仪器内部！2 2）在开主机后，并确认电源已接通，如发现三个加样臂未复位，）在开主机后，并确认电源已接通，如发现三个加样臂未复位，或者有异常味道，那请关机检查各部件，或报修或者有异常味道，那请关机检查各部件，或报修 3 3）进水进水管路的长短直接影响管路的长短直接影响着泵水量的多少着泵水量的多少，越长进水越少，越长进水越少 1.41.4 仪器的保养仪器的保养 点击保养菜单，根据使用的反应杯请选择重点清洗位，每天在开机半个小时点击保养菜单，根据使用的反应杯请选择重点清洗位，每天在开机半个小时后进行测试，并在此期间至少要作后进行测试，并在此期间至少要作 3 次全部清洗；如用清洗液洗，洗后至少要用次全部清洗；如用清洗液洗，洗后至少要用去离子水清洗去离子水清洗 4 次，方可把反应杯清洗干净。次，方可把反应杯清洗干净。1 1.5 5 杯空白检测（非常重要！）杯空白检测（非常重要！）为了消除杯间差，系统对每个加水反应杯单独监测出每一比色杯在各不同波为了消除杯间差，系统对每个加水反应杯单独监测出每一比色杯在各不同波长的空白吸光度值并保存，在随后的生化检测计算中参与计算扣除，因此可以减长的空白吸光度值并保存，在随后的生化检测计算中参与计算扣除，因此可以减除杯间误差，除杯间误差，获得更准确的检测结果。获得更准确的检测结果。点击左侧任务条“仪器运行”进入检测 -6 杯空白界面。如图 jpg9：左边框为杯号，上边框为滤光片。此界面完整的保存了所有反应杯空白。日常杯空白检测步骤为：日常保养后，注水注水-检测检测 2 2 次次-保存保存-再检测再检测 2 2 次次-保存保存-直接抽水（直接抽水（或者清洗抽水），清洗抽水），特别说明：在作杯空白检测前，应先清洗比色杯三次，在检测病人前 20 分钟测杯空白，最好连续测试 3 次，观察各杯吸光度活电压值是否稳定，一般吸光度漂移量不超过 0.001 最好，杯中加水后的实时检测值在 4000055000 最好。否则重新清洗，重测。1 16 6 强制停止运行强制停止运行 仪器在动作过程中，我们可用强制停止运行来紧急停止，此停止是无条件地强行终止仪器在动作过程中，我们可用强制停止运行来紧急停止，此停止是无条件地强行终止仪器所有动作仪器所有动作,并退出并退出。如图 JPG5,同时也可选择”运行暂停”,再次选则后仪器可恢复运行。JPG5 2 20 0 机械运行参数设置（本部分对一般用户不开放，经授权培训过的合格工程师方机械运行参数设置（本部分对一般用户不开放，经授权培训过的合格工程师方可进入可进入）详见说明书的第四章详见说明书的第四章 机械臂设置参数及修改 仪器出厂时已设置好一组电机运动的位置值，由于运输震动；更换相应的零部件；或仪器样针位置不准时，均需要对上述参数进行调整。修改此处参数时应谨慎逐步增加，以免位置偏差过大而造成仪器损坏。本软件系统支持所有 D 系列仪器，因此须选择相应型号；“主控制串口”要与计算机的 COM 口对应。如图 JPG6 -7 JPG6 反应盘和样品盘反应盘和样品盘、试剂盘的、试剂盘的步距步距、速度速度 D360:样品盘的外圈步距：75，内圈步距：90 D280:样品盘的外圈步距：60，无内圈步距：D180:样品盘的外圈步距：60，无内圈步距：所有盘步距计算方法：所有盘步距计算方法：所有盘的所有盘的速比：速比：9 9：1 1 电机电机 400*9400*9 步步/盘每盘每周周 例如例如 D360D360 样品盘步距（样品盘步距（48+40=8848+40=88）：外圈步距）：外圈步距=400*9/48=75=400*9/48=75；400*9/40=90400*9/40=90 D320 D320 的的样品盘样品盘（有（有 6060 个样品个样品位）位）的的样品样品杯间距：杯间距：400*9/60=60400*9/60=60。通常反应盘通常反应盘的电机启动速度：的电机启动速度：245 245；电机运行速度：；电机运行速度：248 248 试剂盘试剂盘、样品盘、样品盘的电机启的电机启动速度：动速度：245 245；电机运行速度：；电机运行速度：2 25050 如果发现样品盘如果发现样品盘旋转是，样品会洒出，可以适当减少电机运行速度：旋转是，样品会洒出，可以适当减少电机运行速度：249249 各各波长安装波长安装位置位置 滤光片 340340 405405 450450 510510 546546 578578 620620 670670 D360D360 6767 7070 7373 7676 7979 8181 8484 8787 D320D320 8 8 1111 1414 1717 2020 2323 2626 2929 D280D280 1616 1919 2222 2525 2828 3131 3434 3737 各各波长波长的的安装安装位置见上表位置见上表 样品臂、试剂臂、试剂二臂样品臂、试剂臂、试剂二臂 臂上下运动电机启动速度：臂上下运动电机启动速度：250 250；电机运行速度：；电机运行速度：253253；臂左右运动电机启动速度：；臂左右运动电机启动速度：250 250；电机运行速度：；电机运行速度：253253，如果发现臂左右旋转时，臂会冲过原点，可以适当减少，如果发现臂左右旋转时，臂会冲过原点，可以适当减少电机运行速度为：电机运行速度为：252 252 或或 251 251 （251251253253）-8 此处都保存了仪器机械运动所有必需的基本数据，如控制板地址，电机速度和步距以及滤光片设置等等，我们强烈要求该参数的设置必须由经本公司培训过的熟练工程师设置，且设置后千万不可随意改动，否则直接影响到仪器机械部分的工作。手提样品杯，杯底离针 23mm，不合适，增减数字测试，;注射器高速设置为255；其中 255 为电机最高速度。注射器 栏，加样空气隔离为 20UL;样品稀释器的容量为 500UL，电机步数：12000（400 步/周/0.9）;泵进水时间即针清洗时间（1020）X100MS；传导延时 13。图见 JPG7 JPG7 当你发现项目之间有污染时，可适当增加清洗的时间（泵进水时间）同时要注意检测如不够，可适当增加 清洗臂：清洗臂：这里还定义了加水、抽水的时间，以及清洗臂的下降深度；根据反应杯中水量的多少，刚过杯中线为好；抽水干净为好，选择合适的时间。如果是第一次装机，可用此功能抽水，注满管路。3 3.0.0 报警及指示报警及指示：仪器设置 4 个指示灯，从左至右依次为：电源、制冷、废液溢出、缺水；废液溢出红色指示灯（第三个）会亮并且蜂鸣器响，缺水时红色指示灯（第四 -9 个）会亮；当仪器的反应盘温度超过了 50时蜂鸣器响，报警。当仪器报警，经过检查温度、废液未满、水桶不缺水，则须检查插口的弹片，可能无法恢复 4 40 0 电路控制电路控制部分部分 4 41 1 主板主板 JPG8 如图 JPG8 主板，详细标出了主板上各部件名称与功能，左边 6 芯插座用于连接检测板，从其右侧电阻两端可以测量到来自于检测板的初始电压，经放大后到 AD；从这些电 阻 上 可 以 判 断 检 测 板 以 及 检 测 板 的 初 始 电 压 是 否 正 常，340NM:电 压0.20.4,405NM:电压 0.40.8 等等；两排电位器左列为调节 GAIN 值，右列调节OFFSET；检测通道依次从上到下为：340、405、450、510、546、578、620、670nm，有个别的滤光片的波长可能不同，安装的顺序也可能不同，应以仪器的实际为准。OFFSETOFFSET 的调节的调节：仪器复位后，进入软件“杯空白检测 CHECK BLANK”界面，如图 JPG9,选择实时检测，取出各波长所在位置的反应杯（D360 的 340 从反应盘 67 号开始，D280的 340 从反应盘 16 号开始，D320 从反应盘 8 号开始），放入黑色挡光杯，如图 JPG10,观察其实时电压，调节右列各通道的电位器，达到所需的值。在调节过程中如果发现OFFSETOFFSET 值变化很大，超过了 50，则可能需要：1）检查检测板性能，并检查检测板是否固定好，安装是否合适不漏光，2）检查联线，3）更换主板。通常反应曲线不好，试剂吸光度异常或者很高，超出 2.2 以上，或重复性不好，就需要检查 OFFSETOFFSET 值 -10 jpg9 jpg10 OFFSET 值调节：1、取出反应杯 2、放入黑色挡光杯 3、调节右列各通道的电位器 特别说明：OFFSET 必须每隔一段时间检查一次，其正常范围：100300，340 一般 300左右，其它波长在 150 左右，（黑色挡光杯一定要把光完全阻挡）-11 GAINGAIN 的调节的调节：同上，反应杯加水后，观察其实时电压，调节左列各通道的电位器，达到所需的值 52000 通常应在 3000056000；(此时不需要黑色挡光杯)jpg11 另外，如果发现与主机无法通讯，在电源正常的情况下，要检查串口芯片 MAX202，更换，同时也要检查主芯片 77E58 4.2 4.2 电机板电机板与其它类电路板与其它类电路板 本仪器具有 3 种电机板：1）普通电机板可以通过拨地址码控制不同部件；2）稀释器电机板有 16、17、18 号分别用于试剂 1、试剂 2、样品稀释器；3）反应盘电机板，如图 jpg12-jpg17 jpg12 1、反应盘电机板 2、普通电机板 3、稀释器电机板 4、液位检测板 5、5V 电源板 D360、D320 具有 2 个电机板支架，D280、D240 具有 1 个电机板支架，-12 反应盘电机板 jpg13 jpg14 jpg17 -13 jpg15 不同仪器稀释器电机板不同，D360 有三个：815-5H16、17、18；D320 有二个：815-5H16、17；D280 有一个：815-5H16。主线板的电源线插头一定不允许插错，当部件动作异常时，或不动作时，1）首先应检查此处的电源是否正常，如图 JPG16，2）检查主板电源12V 是否正常;3)检查串口联线是否正常；JPG16 JPG17 接阀 接电机 接复位光耦 接液位传感器 -14 电源转换板的电源不允许接反否则立即坏，假如此板已坏，处于失控状态，请更换TP127 即可。此转换板的功能用于：用 12V 输入控制 24V 泵的输出电压，或者控制 33V加热 5.0 5.0 机械安装部分机械安装部分 一、一、相关部件位置调节及光学系统部件的安装相关部件位置调节及光学系统部件的安装 1、清洗清洗臂、臂、加样臂加样臂位置的调节位置的调节 清洗臂位于机壳面板居中位置，八根清洗针位于反应盘 3946 各杯位中间 JPG18 1 3 4 5 2 6 7 8 -15 1 水七通 2 废液杯九通 3.清洗臂 4.居中位置 5.机壳面板 6 清洗头横梁 7 单向阀 8 白色清洗块 如图JPG18 （单向阀用于水向一个方向流，而不倒流）、清洗针平整度调节：如图JPG19所示，利用反应杯上端水平面，将八根清洗针的下端调整水平，其中清洗块针低与其他针 1mm 左右，如果发现清洗会滴水，那说明其它针比白色清洗头位置底，调整；如果发现加水管路短针会滴水，则会有一路管路水会倒流，图JPG19 1.清洗针下端 2.反应杯上端水平面 3.清洗块 、调试时遵循三位合适的原理（各加样针对应相应杯位，各滤光片对应相应杯位，清洗头对应相关杯位）具体为：如图JPG20（D360）试剂一臂对 1 号杯，试剂二臂对 74 号位，样品臂对 85 号位，清洗头一号针对 46 号位，340 滤光片对应 67 号位；（D320）试剂样品臂对 89 号杯，试剂二臂对 74 号位，清洗头一号针对 46 号位，340滤光片对应 8 号位；（D280、240）试剂臂对 89 号杯，清洗头一号针对 46 号位，340 滤光片对应 16 号位。图JPG20 1.清洗头一号针 2.46 号杯位 3.清洗块 4.39 号杯位 1 2 3 1 2 3 4 -16 注意：加样针到清洗杯、对应反应杯，都应位于杯位中间.如图 jpg20、jpg21 所示 图 jpg21 图 jpg22 运动故障：运动故障：当发现清洗头上下运动不畅时，首先要检查：1）清洗头横梁安装是否合适，手拉不畅时可以松开图 JPG16（6）处的固定螺丝（顶丝），重新调整安装；2）检查控制板以及相应连线的插头；检查电机。清洗头复位不正常，请检查光耦以及连线 2 反应盘部件的调节反应盘部件的调节 强调强调：反应盘码盘顶丝在位置调节完毕后，一定要拧紧，如图 jpg23 电机轴的皮带轮顶紧螺丝，一定要拧紧 如图 jpg24 反应盘码盘、轴盘、就轴承箍要压紧到位，轴盘不得上下串动 如图 jpg25 传感器 加样臂 -17 图 jpg23 图 jpg24 图 jpg25 、加热圈位置调整，利用工装找好圆心，拧紧加热圈支柱螺丝，反应盘与加热圈的间隙为 1.5mm(1.21.7),高度如果不合适可以调整支柱高度；要求各针、各杯位及光斑位置与相关中心相对应。（如图 jpg26、jpg27 所示）顶紧螺丝M4X10 顶紧螺丝M4X10 轴承箍 码盘 250皮带 -18 图 jpg26 1.M4*16 内六角螺丝 2.外径为12 内径为4 的大平垫 3.胶木垫块 4.加热圈支柱 图 jpg27 1.加热圈支柱螺丝 2.工装（找圆心定位）3.开模反应盘 4.间隙为 1.5-2mm 5.加热圈 6.光电池套 7 检测板 特别说明，反应盘的加热圈一定要处于轴同心处特别说明，反应盘的加热圈一定要处于轴同心处，在维修时要特别小心，一定要用找，在维修时要特别小心，一定要用找1 2 3 4 3 4 5 6 7 -19 圆心工装完成，并固定圆心工装完成，并固定，同时要兼顾好针与滤光片、清洗头的位置，同时要兼顾好针与滤光片、清洗头的位置。3、光纤安装、光纤安装：加热圈内圈装入光纤套，将光纤源头安装旋紧于灯座上，调整光纤铜柱一端使光斑在2.5 左右，一般铜柱一端伸出 10mm13mm 为宜，依次安装八束光纤，并用 M3*3 顶丝固定光纤头,要求 8 路光束刚好位于检测杯中央;（见图 17），调试时可用一宽 5mm 的硬白色纸板条观测光路，重新调整光纤前后距离，使光纤末端到反应杯距离 1mm。最后用压条(电机板卡槽)将光纤压紧，以防止光纤被旋转轴盘磨损（如图 jpg28、jpg29 所示）图 jpg28 1.光纤接头 2.光纤源头 3.光纤铜柱 4.光纤头 5.调节螺丝 6.光纤套 7.加热圈内圈 8.M3*3 内六角顶丝 图 jpg29 1.光电池套 2.M3*3 内六角顶丝 3.加热圈外圈 4.M4*20 内六角螺丝 5.压条 6.M5 螺母（垫高保护光纤）图 jpg30 在安装光纤后保证如图 jpg30 所示位置，如果光路太高，则所用试剂量会大；太低可1 2 3 4 5 6 7 8 1 2 3 4 5 6 2 7 8 -20 能会照到杯底，导致检测不准。图 jpg31 长光耦 短光耦 图 jpg32 图jpg31、jpg32 显示了长、短光耦与码盘的位置关系，调试时必须做到盘复位后，两 -21 个灯同时亮。这部分的调节非常重要。滤光片滤光片、检测板、检测板部部分的安装分的安装 如图如图 jpg33 首先滤光片是安装于滤光片套中，标记箭头向外，后装光电池套，并压紧滤光片，防止其松动，后将其装在加热圈上，一般是从 340NM 开始一次安装，并用内六角顶丝锁紧，后装检测板，jpg33 Jpg34 1.M3*5 的六角铜螺柱 2.M3*10 的六角铜螺柱 3.光电池全部装入光电池套 4.检测板屏蔽罩 5.M3*6 圆头螺丝 注意如果发现某一通道检测很不稳定，则需检查检测板是否稳定，主板相应通道是否稳定，以及 6 芯屏蔽线，检测的放大电阻是不同的，一般 340 用：4.7M，405、450：3M，510620：510K，670 后：300K；如果某一项目作不好，要考虑是否是滤光片 的问题了。4 4、试剂盘、样品盘定位，使得各加样针分别到试剂盘、样品盘的一号杯位（如图jpg35、36 所示）光电池套 滤光片 滤光片套 挡光片 加热圈 M3*3 顶丝 1 2 3 4 5 -22 图 jpg35 jpg36 A 调节螺丝 如果发现试剂瓶或样品杯在圆周上偏离，则可以通过松开 A 处调节螺丝，适当调整。在运行过程中，如果盘复位异常，走位异常，需要检查光耦与连线，码盘是否磨光耦，皮带是否损坏或松动。试剂盘的制冷：如不制冷，不工作，则需要检查制冷元件，与风扇，制冷片为 Pieter，工作电压 15V，切勿于风扇线插错。如有部件不动作则需检查其相应的电机、控制板、连线、光藕；如有部件不动作则需检查其相应的电机、控制板、连线、光藕；故障现象：故障现象：1 1）运动臂不能正常复位冲过原始点，或者）运动臂不能正常复位冲过原始点，或者 3 3 个盘转位不停，说明光藕坏个盘转位不停，说明光藕坏（请换）或脏（用（请换）或脏（用 95%95%酒精清洗），酒精清洗），码盘对应的光藕有两种安装法：码盘对应的光藕有两种安装法：长为原始位，短长为原始位，短为各杯位。应定期吹掉光藕上的灰尘。为各杯位。应定期吹掉光藕上的灰尘。5 5、保温棉安装及扎线 如图 jpg37、38 所示 -23 图 jpg37 图 jpg38 说明：相关部件位置调节的具体方法，请参阅 说明：相关部件位置调节的具体方法，请参阅 D 系列全自动生化分析仪使用说明书系列全自动生化分析仪使用说明书第四章仪器保养与运行参数的设置第四章仪器保养与运行参数的设置 6.0 6.0 加样针加样针 加样针的外壁连着一根红线，另端焊接于液位前置探测板 20P 电容的左角，其中第二个电容容量一般选 30p，如图 jpg39，样针应该用压紧螺丝固定，并压紧连线，常见鼓掌：当发现液面感应不好时，1）可以调整液位检测板的拨码，调节其灵敏度，2）保 温 压条 保温棉 检 测 线捆 扎 方法 保温压条下方不得与检测线相摩擦，以免划坏检测线，必须留有一定宽度保温棉用于保护 -24 可以更换第二组电容，范围 20P40P，注意电容越大，针感应变迟钝，可能所需的放大倍数（拨码数）就越大，一般拨码数在 813 最理想 压紧螺丝 针连线 第一组电容 第二组电容 jpg39 管路连接，硬质管与针连接的接法有特别要求，详见说明书第五章。jpg40 如有部件不动作则需检查其相应的电机、控制板、连线、光藕；如有部件不动作则需检查其相应的电机、控制板、连线、光藕；故障现故障现象：象：1 1）运动臂不能正常复位冲过原始点，或者）运动臂不能正常复位冲过原始点，或者 3 3 个盘转位不停，说明光藕坏个盘转位不停，说明光藕坏（请换）或脏（用（请换）或脏（用 95%95%酒精清洗），酒精清洗），码盘对应的光藕有两种安装法：长为原始位，短码盘对应的光藕有两种安装法：长为原始位，短为各杯位。应定期吹掉光藕上的灰尘。为各杯位。应定期吹掉光藕上的灰尘。7 70 0 串口线串口线 RS232RS232 串口内线串口内线 computer D360computer D360 主板插口主板插口 PIN2 PIN2 PIN3PIN3 下下 PIN3 PIN3 PIN2PIN2 中中 PIN5 GND PIN5 GND PIN5 GNDPIN5 GND 上上 接头外壳需要接地接头外壳需要接地 -25 8.0 开关部分调整开关部分调整，请参照，请参照 焊接1.5输入红红输出蓝蓝MM型插头到变压器U6U8U8U8制冷独立灯TM2风扇TM224V33V主板电源插头 TM4制冷插头TM2主线板插头TM6第一脚为正U8片到温控表U8U8U61.51.5220V 的电源线1.5直流电源线1 jpg42 如图 jpg42，开关内侧接线 9.0 软件文件软件文件 -26 jpg43 此软件包含了如图 jpg43 所列文件，缺一不可，hardware 是仪器的基本参数，未经授权请勿改动，否则造成仪器的损坏；cup blank 储存每次的水空白值；check 库用于存检测结果与病人信息，biochemistry 库用于存项目参数等信息，版本 V3.06.5.16；ReportCreatorEx 是可以设置不同的打印格式，对应 3 个文件：图 jpg44 是新软件的文件信息，其中库是不一样的，所以执行文件 ABA 是不可以互用的，版本为 V3.06.9.6 -27 jpg44 附件：D360/D280/D180 布线图，D360 D280 管路原理图 D360 电源线路图 05-10-20 电路图 320 280 123456ABCD654321DCBATitleNumberRevisionSizeBDate:16-Aug-2006Sheet of File:E:work技术资料电路图POWER5V.DDB Drawn By:330U/35VELECTRO2 1234533VGNDGND5V1N5822100UH1000U/16VLM2576-5D320/D280/D180线路图线路图 GraphicsGraphics Main power switch and cool switch was divided 制冷分离制冷分离 220v+15V10AGnd220v+33v5AGnd220v+12V5AGnd-12V3AGnd220v+24V3AGND+12V2AGND220V+13.8VGnd220V隔离变 压器220V输入插座220V输出插座8A保险丝主机开关制冷开关开关电源温控仪灯制冷1制冷1 cool制冷2coolTM2TM2TM21 2 3 41 2 TM4TM6上 upTM2TM2TM2TM2TM21 21 21 21 21 2制冷1制冷21 2TM224v24v风扇风扇风扇风扇6A滤波开关12121 2 3 4 5 61 2 3 4 5 6I OCool/on off红黑黑橙紫红D180这部分没有红黑黑橙紫红TM6上10K10K制冷电源到加热板缺水报警板废液报警板废液报警板缺水报警板+5V+5V150150废液泵电源转换板泵加水电源转换板红黑黑绿switchtransformfuse6AfilteroutputPower switchcoolcoolFanPumpInputWaste lampWater lampTemperaturecontrollmeterPower control boardPower control boardTo heaterLampGreenBlackRedRedBlackRedpurpleorangeBlackRedBlackRedpurpleorangeBlackD180 no this partPower lampCool lamp 2006-2-27 D320/D280/D180线路图线路图 GraphicsGraphics Main power switch must be turned on first,cool switch can work turned on 制冷合并制冷合并 220v+15V10AGnd220v+33v5AGnd220v+12V5AGnd-12V3AGnd220v+12V5AGND-12V3AGND220V+13.8VGnd220V隔离变 压器220V输入插座220V输出插座8A保险丝主机开关制冷开关开关电源温控仪灯制冷1制冷1制冷2TM2TM2TM21 2 3 41 2 TM4TM6上TM2TM2TM2TM2TM21 21 21 21 21 2制冷1制冷21 2TM224v24v风扇风扇风扇风扇6A滤波开关12121 2 3 4 5 61 2 3 4 5 6I OOn Off红黑黑橙紫红D180这部分没有红黑黑橙紫红TM6上10K10K制冷电源到加热板缺水报警板废液报警板废液报警板缺水报警板+5V+5V150150废液泵电源转换板泵加水电源转换板红黑黑绿2005-8-10 D320 D280 D180 布线图 2006-2-5 起用 5 4 3 2 1 1 2 3 4 5 6 7 8 9 10 11 组 10 槽 风扇 F14 F16 H 加热 B1 泵 B2 泵 F 阀 气阀 组 11 槽 电机板 16 线电缆红线向下 电电 空 试 空 试 反 空 试 样 清 试 试 试 试 试 样 主板红线向上 源源 剂 1 剂 2 应 剂 品 洗 剂 剂 剂 剂 剂 品 接 板板 稀 稀 盘 盘 盘 杆 针 针 2 2 针 针 主 5v 释 释 升 转 针 针 液 液 板 器 器 升 转 位 位 液位探测线后板连接 线号：M10 M11 M1 M2 M3 M4 M5 M6 M7 M8 S1 S2 电机板拨码：16 17 4 5 15 6 7 12 13 软件地址设置：软件地址设置：16 17 20 21 31 22 23 28 29 H 加热 B1 泵 B2 泵 F 阀 气阀 F14 风扇 11 槽 电源线插头 反 空 试 样 清 试 试 试 稀 电电 应 剂 品 洗 剂 剂 剂 释 源源 接 盘 盘 盘 杆 针 针 针 器 板板 主 升 转 液位 5V 线号：M1 M2 M3 M4 M5 M6 M7 M8 S1 S2 电机板拨码：4 5 15 6 7 16 软件地址设置：软件地址设置：20 21 31 22 23 16 编码为：4 0100 注意：电源转换板直流电源正负极不得接反！否则即坏！检测信号线：左右插头 js4 1 红 2 黄 3 黑 5 绿 js6 1 红 2 黄 3 黑 5 绿 4 6 都空0.3 屏蔽线 说 明：试剂 1 盘与试剂 2 盘电机板现在采用改造过的电机板（增加 16V47UF、22K 电阻）编制：张陆军 审核 批准 左槽 电机板 废液 水 三通阀 电机板 电 机板 左槽 废液 水 三通阀 电机板 六线连接 D180 光耦线 1 脚向下，上至下依此次为红、黄、黑 ；电机线从上至下依此次为白、黑、红、黄、绿、ABCDDCBATitleNumberRevisionSizeBDate:16-Aug-2006Sheet of File:E:work技术资料电路图BACKUP31.DDBDrawn By:121234GNDVCCVCCVCCVCCVCCGNDGNDGNDLM339LM339GNDGND20PIN20P100K100K100K100K24047U/16V510K1KOUTABCDDCBATitleNumberRevisionSizeBDate:16-Aug-2006Sheet of File:E:work技术资料电路图MAINSCH.DDB Drawn By:123456+9v+5VGNDGNDOUT1+9v-9vGNDGNDGND+9V-9V1K1K102103NetLabel151N4148103103LF356470U/16V470U/16VRST9RXD/P3.010INT0/P3.212INT1/P3.313T0/P3.414T1/P3.515EA/VPP31XTAL119P0.0/AD039P0.1/AD138P0.2/AD237P0.3AD336P0.4/AD435P0.5/AD
