波峰焊操作指导书.docx

版次：A0 页数：5

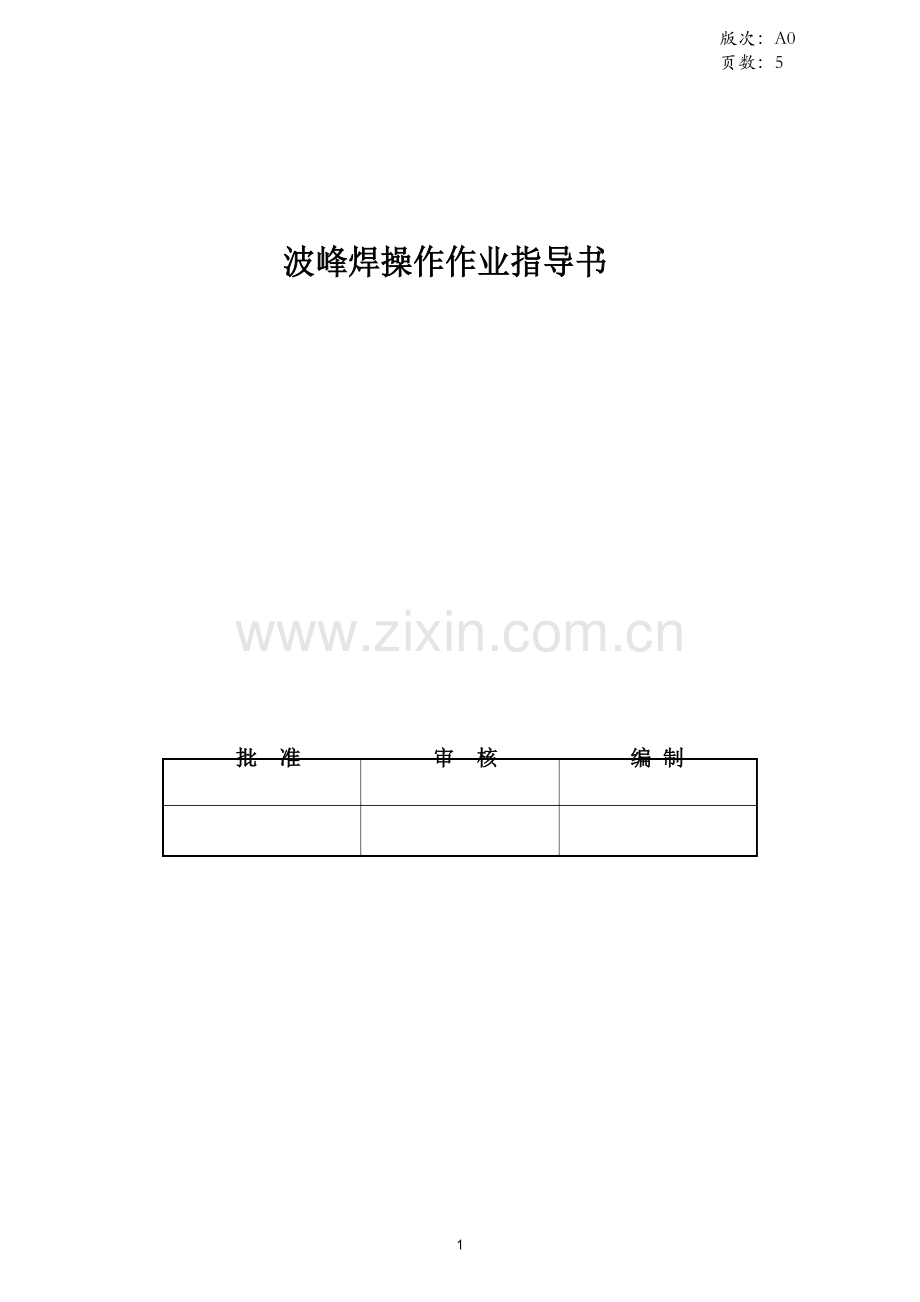

波峰焊操作作业指导书

批 准 审 核 编 制

1

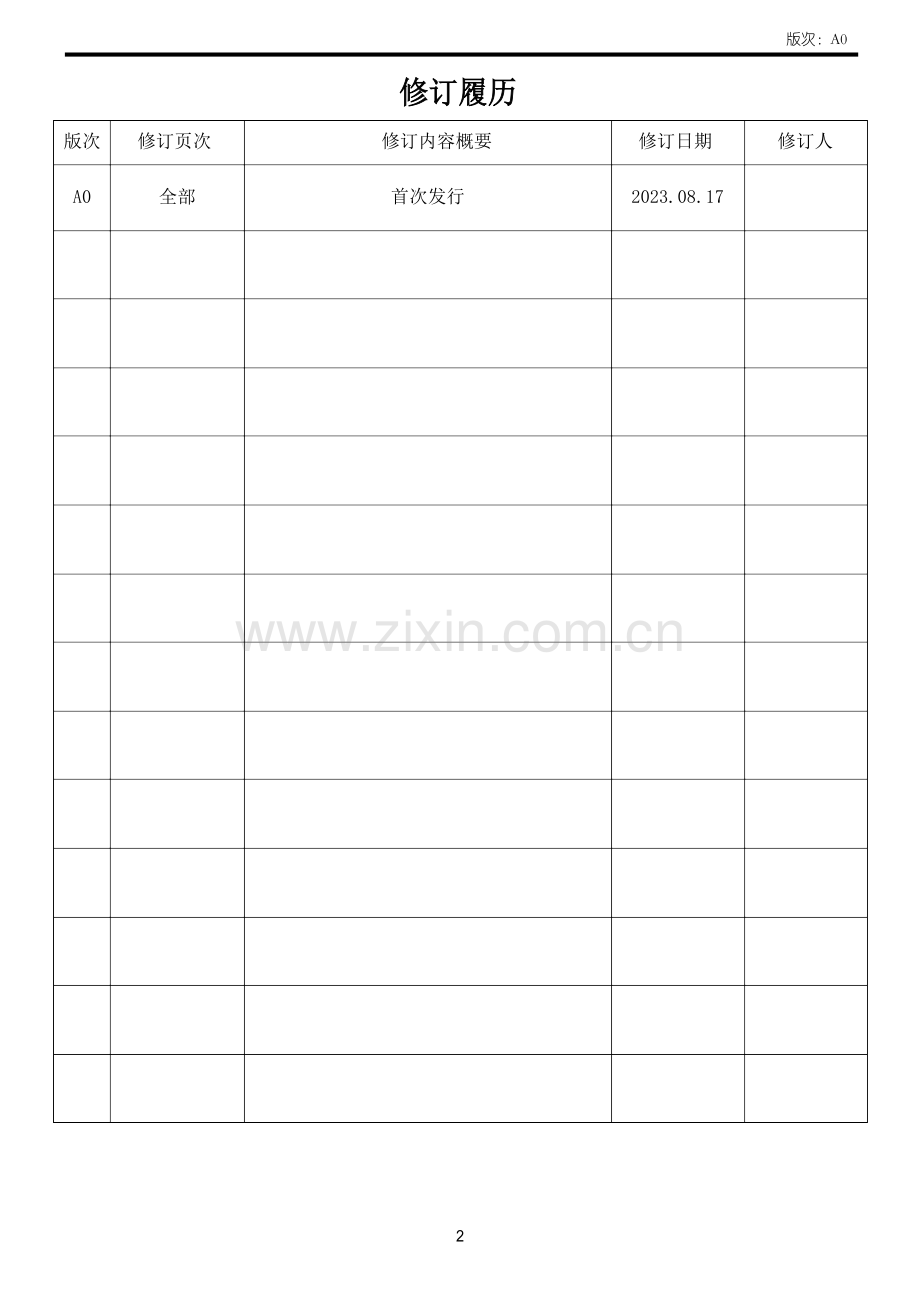

修订履历
版次：A0

版次 修订页次

A0 全部
修订内容概要首次发行
修订日期

2023.08.17
修订人

2

版次：A0
1.目的
标准设备使用，保证设备安全运行，确保设备的完好率。
1. 适用范围
无铅波峰焊
2. 操作程序

作业流程 图片 具体作业内容 备注

接通电源，将设备电源旋钮开启，按下电脑
3.1 开机 电源按钮。

3.2 启动系统
翻开开关以后，机器进入运行状态，系统将自动引导，进入系统把握主窗口。

3.3 用户登录
点击用户登录，显示“用户治理”，点击登录就可以进入系统把握面板。

选取在文件中当天生产所需要的程式。同时
3.4 调入程式 手动调整轨道宽度，在进板处有一个轨道调宽的手柄，顺时针变宽，逆时针变窄。

3

版次：A0
在主控面板中翻开运输开关、锡炉开关、喷雾开关、预热开关、经济运行开关、波峰开
3.5 主控面板 关、风机开关、气阀开关、下层冷却开关、自动加松香开关和洗爪开关。假设需要也可以翻开照明开关。

3.6 开头生产
把握面板中锡炉温度升到设定温度以后，锡膏全部溶化，可以开头生产。

3.7 定时设置
生产完成以后，假设其次天连续生产则开启定时器，同时翻开自动化锡开关并调整相应日期的开机时间点击应用保存，退出系统不关闭电源开关。假设不生产则关闭定时器， 然后退出系统关闭电源开关。

生产完成后，假设其次天连续生产则不需要清洗助焊剂喷头，连续生产一周清洗一次。
3.8 喷嘴清洗 假设不生产需取下喷头用酒精擦拭干净，防止堵塞。但不行泡在酒精中清洗。

4. 设备维护保养：
4.1 操作员每次操作之前或在操作完成之后都要用无尘布布将工作台面的杂物清理净；
4.2 技术员不定时巡察机台运行状态,并做好修理记录；
4.3 严格依据本设备保养作业指导书以及保养表执行。
具体保养事项请参照本设备《波峰焊保养作业指导书》与《波峰焊保养记录表》

5. 留意事项：
5.1 设备维护保养要求有 2 人或者 2 人以上进展，一人负责计算机把握，一人负责维护。
5.2 当进展设备操作和维护的时候，进展必要的保护，如穿戴安全防护工作服等。
5.3 对设备进展维护保养工作的时候应关闭电源和气源。
5.4 不要任凭取消机器的安全开关或机器本省具有的安全性能。

4

版次：A0
5.5 留意全部的警示标签同时不要任凭移动设备上的警示标签。
5.6 在进展接线或者断线工作前应将设备电源关闭。
5.7 本机使用高压电源，当设备工作的时候不要用手去触摸机器上带有高压电源的部位，否则会造成严峻的损害。
5.8 波峰焊锡炉隔热材料在正常操作条件下不会暴露在外，只有翻开炉膛进展保养的时候才会暴露，此时应留神避开吸入纤维。
5.9 机器运转过程中不要用手触摸运动部件，如链条、齿轮、带轮等。
5.10 留神避开触摸发热元件，以免烫伤。
5.11 设备遇到问题时候，应马上按下急停按钮，避开人员伤亡。

6. 相关附件
6.1 波峰焊操作说明书
6.2 《波峰焊保养作业指导书》
6.3 《波峰焊保养记录表》

5
