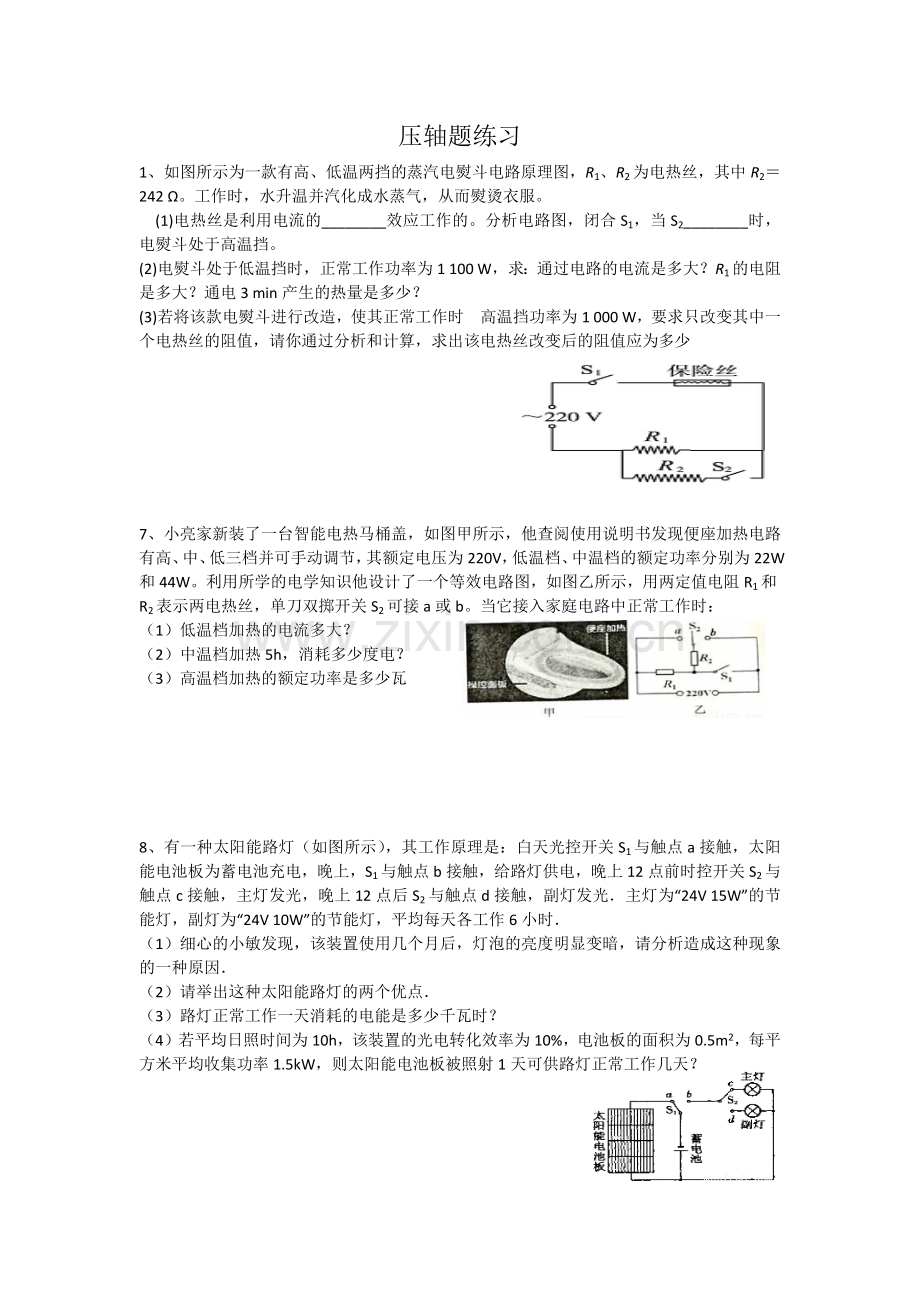

压轴题练习
1、如图所示为一款有高、低温两挡的蒸汽电熨斗电路原理图，R1、R2为电热丝，其中R2＝242 Ω。工作时，水升温并汽化成水蒸气，从而熨烫衣服。
(1)电热丝是利用电流的________效应工作的。分析电路图，闭合S1，当S2________时，电熨斗处于高温挡。
(2)电熨斗处于低温挡时，正常工作功率为1 100 W，求：通过电路的电流是多大？R1的电阻 是多大？通电3 min产生的热量是多少？
(3)若将该款电熨斗进行改造，使其正常工作时 高温挡功率为1 000 W，要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少

7、小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中、低三档并可手动调节，其额定电压为220V，低温档、中温档的额定功率分别为22W和44W。利用所学的电学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b。当它接入家庭电路中正常工作时：
（1）低温档加热的电流多大？
（2）中温档加热5h，消耗多少度电？
（3）高温档加热的额定功率是多少瓦

8、有一种太阳能路灯（如图所示），其工作原理是：白天光控开关S1与触点a接触，太阳能电池板为蓄电池充电，晚上，S1与触点b接触，给路灯供电，晚上12点前时控开关S2与触点c接触，主灯发光，晚上12点后S2与触点d接触，副灯发光．主灯为“24V 15W”的节能灯，副灯为“24V 10W”的节能灯，平均每天各工作6小时．
（1）细心的小敏发现，该装置使用几个月后，灯泡的亮度明显变暗，请分析造成这种现象的一种原因．
（2）请举出这种太阳能路灯的两个优点．
（3）路灯正常工作一天消耗的电能是多少千瓦时？
（4）若平均日照时间为10h，该装置的光电转化效率为10%，电池板的面积为0.5m2，每平方米平均收集功率1.5kW，则太阳能电池板被照射1天可供路灯正常工作几天？

9、超声波加湿器通电工作时，雾化片产生每秒170万次的高频率振动，将水抛离水面雾化成大量1μm～5μm的超微粒子(水雾)，吹散到空气中使空气湿润，改变空气的湿度。
如图甲所示是某型号超声波加湿器，下表为其部分技术参数，其中额定加湿量是指加湿器正常工作1h雾化水的体积；循环风量是指加湿器正常工作1h通过风扇的空气体积；加湿效率是指实际加湿量和实际输入功率的比值。
（1）水雾化成超微粒子的过程__________(选填“是”或“不是”)汽化现象。
（2）加湿器正常工作时电流为_____________A，加满水后最多能加湿__________h。
（3）在没有其他用电器接入电路的情况下，加湿器工作30min，标有“3000imp/kW•h”的电能表指示灯闪烁了720次，此过程中加湿器的实际功率__________W。
（4）加湿器的加湿量Q实至少为____________L/h。

10、如图所示，直流电动机通过电流做功提升重物，但在电能转化成
机械能的过程中，有部分电能变成内能。已知线圈电阻1.5Ω，
电动机正常工作时，通过线圈电流2A，物体质量540g，以1Om/s匀速上升，
不计绳的重力和一切摩擦。物体上升20s的过程中。
求：(l)电压表读数；
(2)电流通过线圈产生的热量；
(3)提升物体的有用功；
(4)电动机工 作效率。

全自动豆浆机，如图甲所示。图乙是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。下表是这个豆浆机的主要技术参数；图所示是豆浆机正常工作一次过程中电热管和电动机交替工作的“P－t”图像。
请解答下列问题：
（1）豆浆机正常工作时的最大电流是多大？
（2）豆浆机正常工作一次，总共消耗的电能是多少？
（3）在一次豆浆机工作的时候，小明将家里的其它用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1200r/kW·h”字样的电能表转盘在1min内转过了20转。此豆浆机加热时的实际功率是多大？
