反相放大器、同相放大器、跟随器
实验二
学号 :
学生姓名 :
专业(班级):电子信息科学与技术
1. 任务提出
设计用运算放大器构成反相放大器、同相放大器、跟随器等。
1、 测试三种电路的输入电阻、输出电阻、放大倍数、通频带等参数并记录。
2、 用Multisim仿真这三种电路并记录好主要参数。
3、 比较对应参数,写出分析报告
2.总体设计
2.1同相放大电路:
2.1.1整体电路:

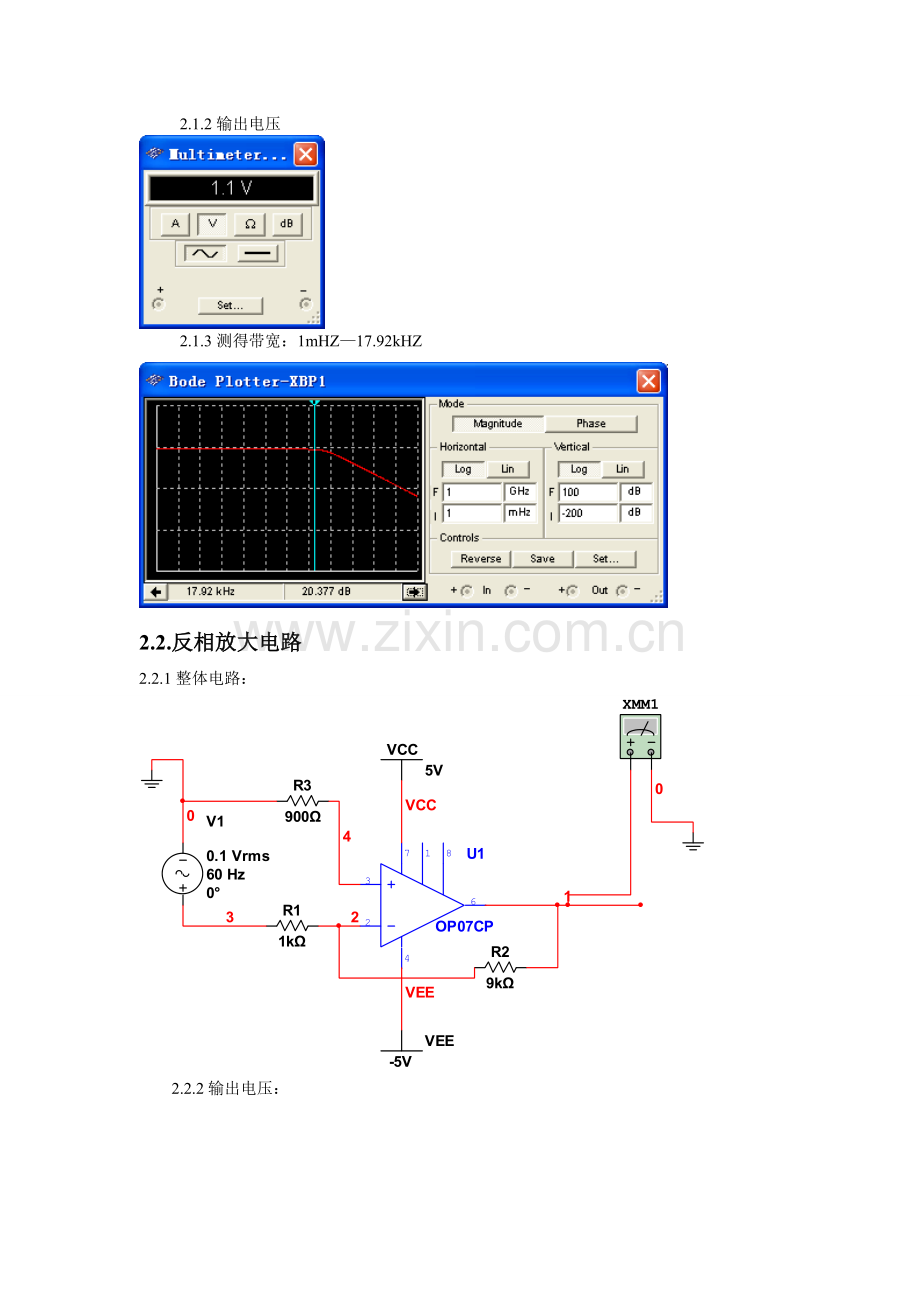

2.1.2输出电压
2.1.3测得带宽:1mHZ—17.92kHZ
2.2.反相放大电路
2.2.1整体电路:
2.2.2输出电压:
2.2.3测得带宽:1mHZ—54.117kHZ
2.3.电压跟随器
2.3.1整体电路:
2.3.2输出电压:
2.3.3测得带宽:1mHZ—493.552kHZ
3. 结果与分析
3.1同相放大电路:
输入电阻:Ri=无穷大
输出电阻:Ro=0
放大倍数:A=vi/vo=1.1V/0.1V=11(倍)
通频带:1mHZ—17.92kHZ
3.2反相放大电路
输入电阻:Ri=R1=1K欧
输出电阻:Ro=0
放大倍数:A=vi/vo=899.979mV/100mV=9(倍)
通频带:1mHZ—54.117kHZ
3.3电压跟随器
输入电阻:Ri=无穷大
输出电阻:Ro=0
放大倍数:A=vi/vo=999.995mV/1V=1(倍)
通频带:1mHZ—493.552kHZ
3. 总结
通过这次训练,我感觉做事需要耐心与思考,还得多动手。
感觉有点熟练了,但是还需继续努力,继续进步
