口腔考试数据题目.doc_咨信网zixin.com.cn

资源描述

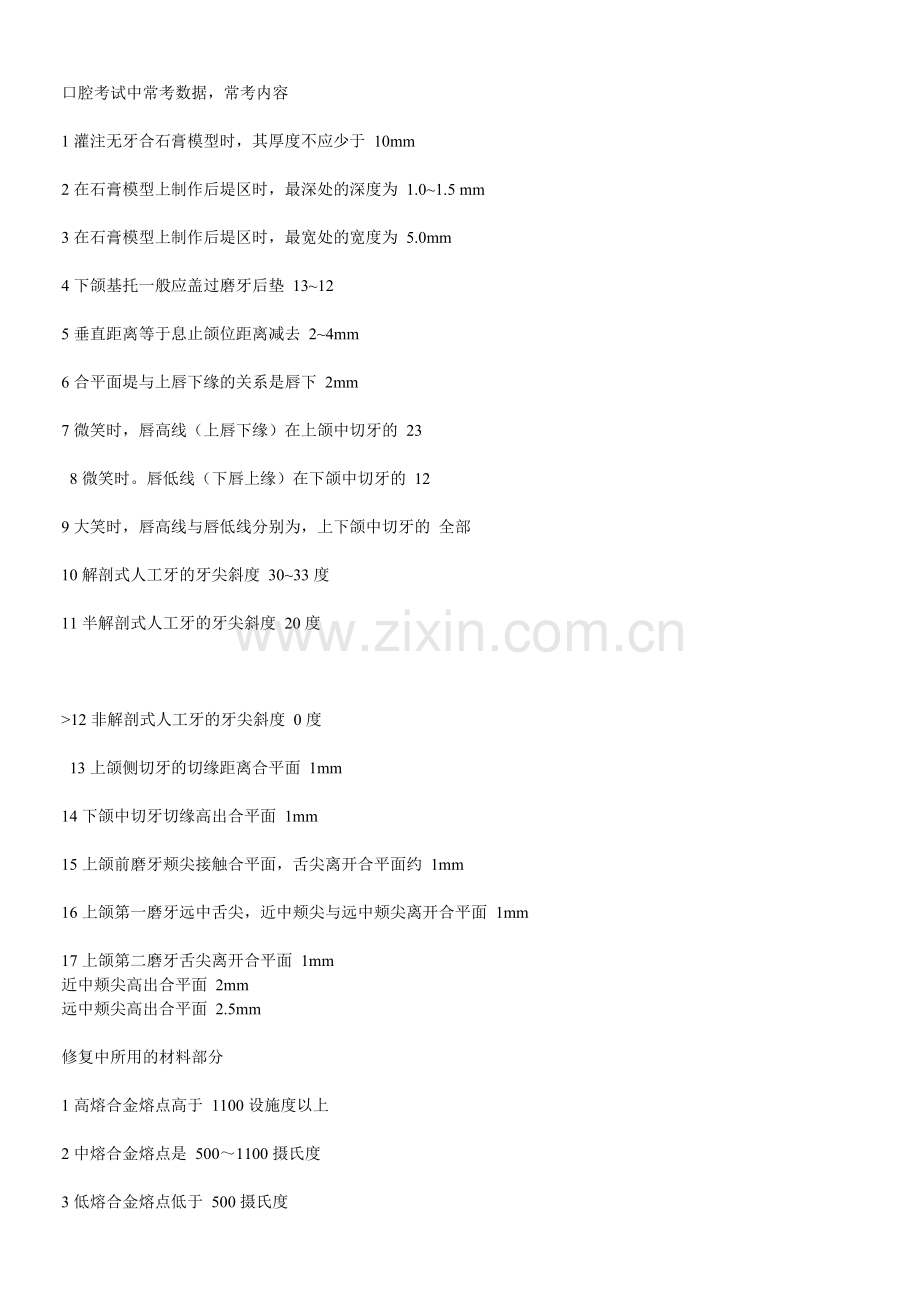

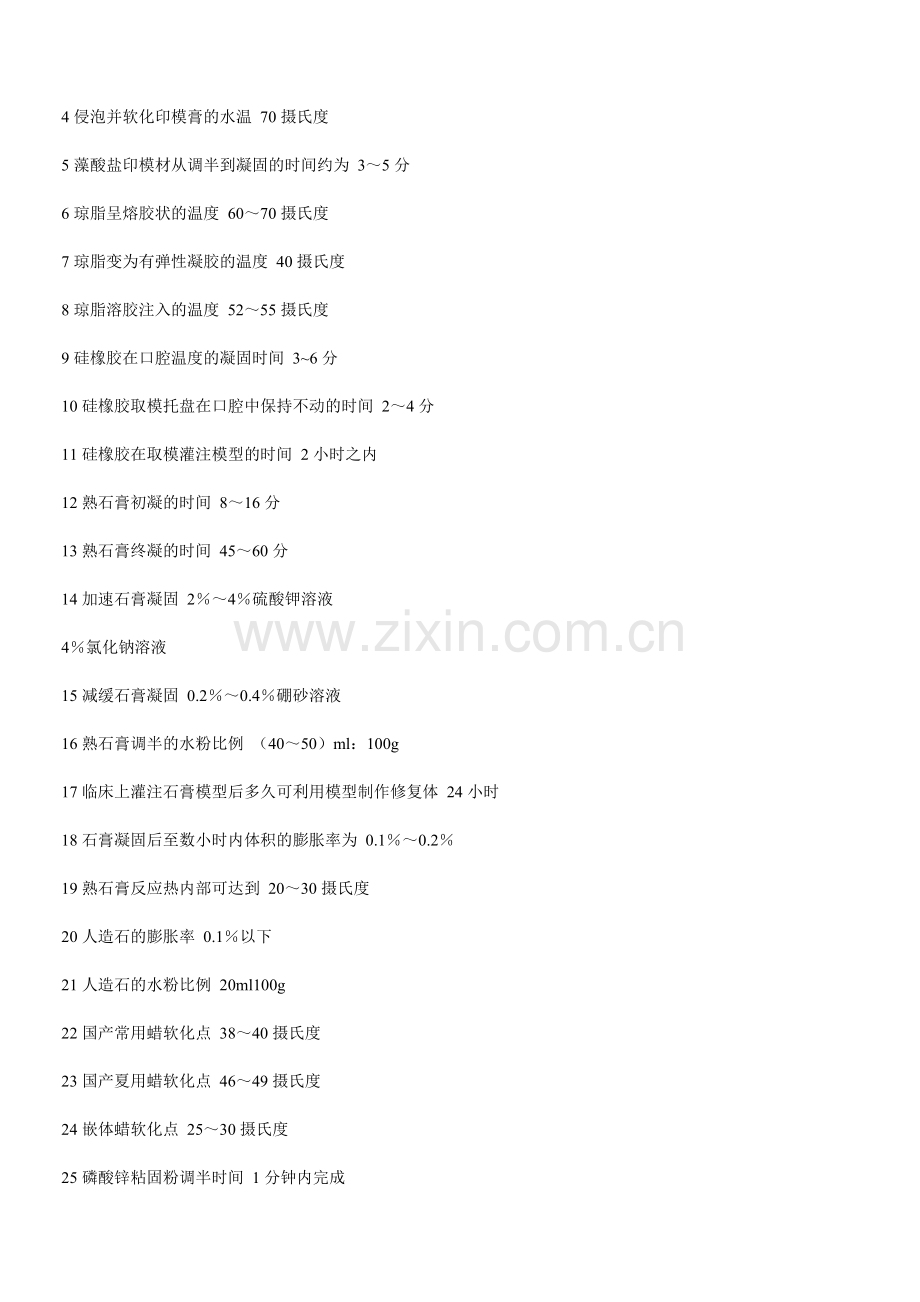

口腔考试中常考数据，常考内容 1灌注无牙合石膏模型时，其厚度不应少于 10mm 2在石膏模型上制作后堤区时，最深处的深度为 1.0~1.5 mm 3在石膏模型上制作后堤区时，最宽处的宽度为 5.0mm 4下颌基托一般应盖过磨牙后垫 13~12 5垂直距离等于息止颌位距离减去 2~4mm 6合平面堤与上唇下缘的关系是唇下 2mm 7微笑时，唇高线（上唇下缘）在上颌中切牙的 23 8微笑时。唇低线（下唇上缘）在下颌中切牙的 12 9大笑时，唇高线与唇低线分别为，上下颌中切牙的全部 10解剖式人工牙的牙尖斜度 30~33度 11半解剖式人工牙的牙尖斜度 20度 >12非解剖式人工牙的牙尖斜度 0度 13上颌侧切牙的切缘距离合平面 1mm 14下颌中切牙切缘高出合平面 1mm 15上颌前磨牙颊尖接触合平面，舌尖离开合平面约 1mm 16上颌第一磨牙远中舌尖，近中颊尖与远中颊尖离开合平面 1mm 17上颌第二磨牙舌尖离开合平面 1mm 近中颊尖高出合平面 2mm 远中颊尖高出合平面 2.5mm 修复中所用的材料部分 1高熔合金熔点高于 1100设施度以上 2中熔合金熔点是 500～1100摄氏度 3低熔合金熔点低于 500摄氏度 4侵泡并软化印模膏的水温 70摄氏度 5藻酸盐印模材从调半到凝固的时间约为 3～5分 6琼脂呈熔胶状的温度 60～70摄氏度 7琼脂变为有弹性凝胶的温度 40摄氏度 8琼脂溶胶注入的温度 52～55摄氏度 9硅橡胶在口腔温度的凝固时间 3~6分 10硅橡胶取模托盘在口腔中保持不动的时间 2～4分 11硅橡胶在取模灌注模型的时间 2小时之内 12熟石膏初凝的时间 8～16分 13熟石膏终凝的时间 45～60分 14加速石膏凝固 2％～4％硫酸钾溶液 4％氯化钠溶液 15减缓石膏凝固 0.2％～0.4％硼砂溶液 16熟石膏调半的水粉比例（40～50）ml：100g 17临床上灌注石膏模型后多久可利用模型制作修复体 24小时 18石膏凝固后至数小时内体积的膨胀率为 0.1％～0.2％ 19熟石膏反应热内部可达到 20～30摄氏度 20人造石的膨胀率 0.1％以下 21人造石的水粉比例 20ml100g 22国产常用蜡软化点 38～40摄氏度 23国产夏用蜡软化点 46～49摄氏度 24嵌体蜡软化点 25～30摄氏度 25磷酸锌粘固粉调半时间 1分钟内完成 26磷酸锌粘固粉凝固时间 4～10分 27玻璃离子粘固时水粉比例 1.4：1 28玻璃离子充填时水粉比例 2：1 29玻璃离子调半时间 2分钟之内 30玻璃离子凝固时间 4～10分钟 31正常人开口度 3.7～4.5mm 关于固定义齿 1嵌体各轴壁微向合面外展 2～4度 2后牙临合嵌体的合面洞深 2～3MM 3订洞固位形的深度 1.5～2.0mm 4后牙盯洞数目 2~4个 5前牙钉洞数目 1～3个 6固位钉的直径约 1mm 7桩核切端应为金瓷冠留出的间隙合面2mm 8桩核唇端应为金瓷冠留出的间隙 1.5MM 9桩核舌端应为金瓷冠留出的间隙 0.5mm 下颌切牙约10%为唇舌向双根上颌第一前磨牙87%的分颊舌双根上颌第二前磨牙约54%为单根46%为颊舌2根管下颌前磨牙约83%为单根上颌第一磨牙近中颊根约63%分为颊舌根管关于口外 1颈外动脉的主要分支甲状腺上动脉舌动脉颌外动脉颌内动脉颞浅动脉 2三叉神经的分支眼神经上颌神经下颌神经 3上颌神经的分支颧神经神经节支上牙槽后神经眶下神经 4下颌神经的分支颞深神咬肌神经翼外肌神经颊神经耳颞神经舌神经下牙槽神经 5面神经含有三种纤维运动纤维副交感纤维味觉纤维 6唇部的结构由外向内皮肤浅筋膜肌层粘膜下层粘膜 7舌前23分布有四种乳头丝状乳头菌状乳头轮廓乳头叶状乳头 8舌的淋巴管引流舌尖淋巴管舌体边缘或者外侧淋巴管舌中央淋巴管舌根淋巴管 9口腔底部舌下区颏下区颌下区 10舌下区的重要结构舌下腺及其颌下深部颌下腺导管及其舌神经舌下神经及其伴行静脉舌下动脉 11颌下区的重要结构颌下腺颌下淋巴结面前神经面动脉舌神经颌下腺导管舌下神经 12面部筋膜间隙包括眶下间隙颊间隙咬肌间隙翼颌间隙颞下间隙翼腭间隙 13牙髓的构成细胞细胞间质血管淋巴管神经 14牙骨质的构成细胞矿化物间质 15牙周组织的构成牙龈牙周膜牙槽骨 16牙周膜的组成纤维基质细胞血管牙骨质小体淋巴管神经 17膜的细胞组成成纤维细胞成骨细胞破骨细胞成牙骨质上皮剩余 18牙周膜的功能支持稳定感觉营养 19牙槽骨按解剖部位分固有牙槽骨密质骨松质骨 20松质骨的构成骨小梁骨髓 21口腔粘膜的构成上皮固有层 22口腔粘膜按功能分咀嚼粘膜被覆粘膜特殊粘膜 23延腺导管由小倒大分润管分泌管排泄管

展开阅读全文
