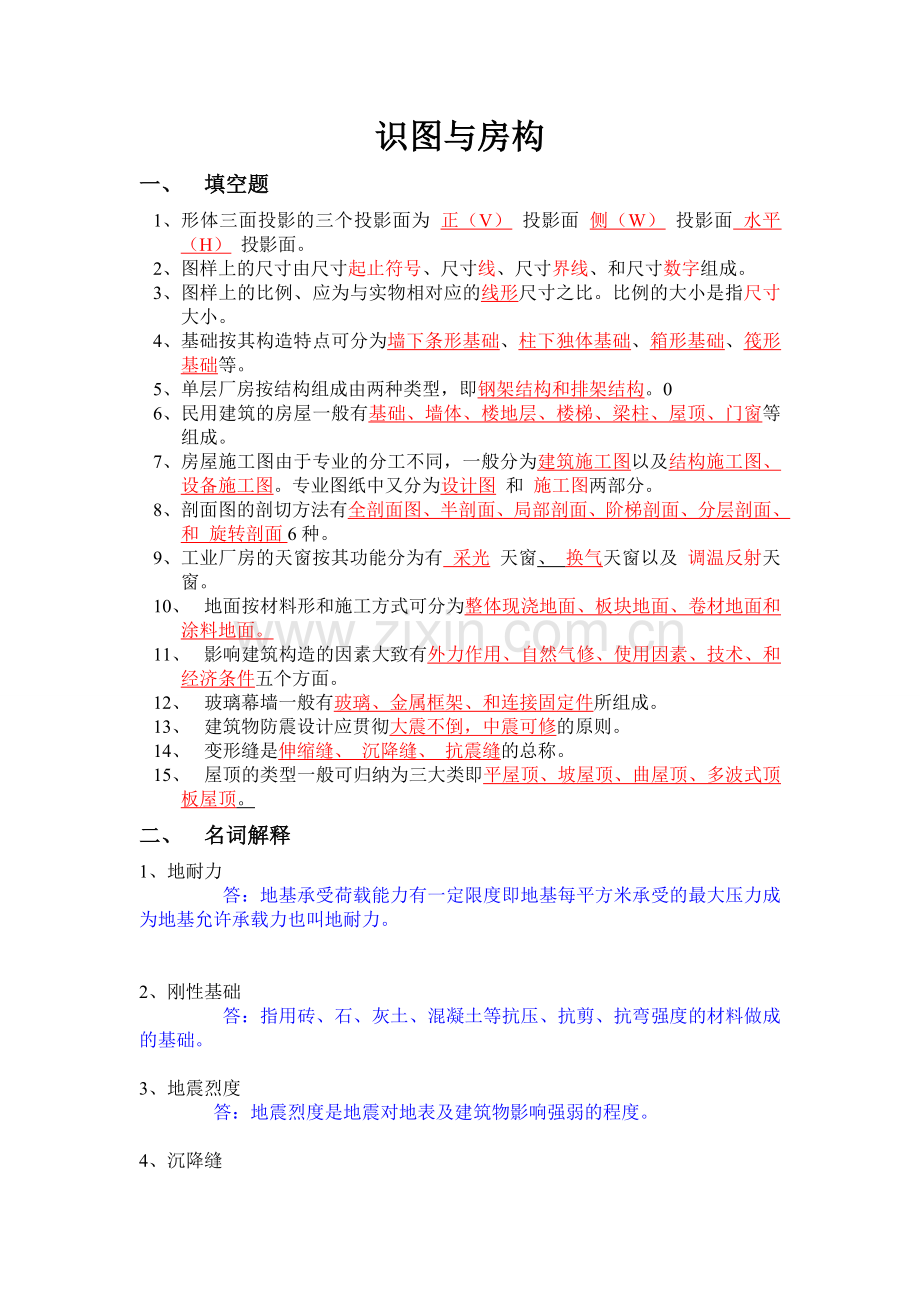

识图与房构
一、 填空题
1、 形体三面投影的三个投影面为 正（V） 投影面 侧（W） 投影面 水平（H） 投影面。
2、 图样上的尺寸由尺寸起止符号、尺寸线、尺寸界线、和尺寸数字组成。
3、 图样上的比例、应为与实物相对应的线形尺寸之比。比例的大小是指尺寸大小。
4、 基础按其构造特点可分为墙下条形基础、柱下独体基础、箱形基础、筏形基础等。
5、 单层厂房按结构组成由两种类型，即钢架结构和排架结构。0
6、 民用建筑的房屋一般有基础、墙体、楼地层、楼梯、梁柱、屋顶、门窗等组成。
7、 房屋施工图由于专业的分工不同，一般分为建筑施工图以及结构施工图、 设备施工图。专业图纸中又分为设计图 和 施工图两部分。
8、 剖面图的剖切方法有全剖面图、半剖面、局部剖面、阶梯剖面、分层剖面、和 旋转剖面6种。
9、 工业厂房的天窗按其功能分为有 采光 天窗、 换气天窗以及 调温反射天窗。
10、 地面按材料形和施工方式可分为整体现浇地面、板块地面、卷材地面和涂料地面。
11、 影响建筑构造的因素大致有外力作用、自然气修、使用因素、技术、和经济条件五个方面。
12、 玻璃幕墙一般有玻璃、金属框架、和连接固定件所组成。
13、 建筑物防震设计应贯彻大震不倒，中震可修的原则。
14、 变形缝是伸缩缝、 沉降缝、 抗震缝的总称。
15、 屋顶的类型一般可归纳为三大类即平屋顶、坡屋顶、曲屋顶、多波式顶板屋顶。
二、 名词解释
1、 地耐力
答：地基承受荷载能力有一定限度即地基每平方米承受的最大压力成为地基允许承载力也叫地耐力。

2、刚性基础
答：指用砖、石、灰土、混凝土等抗压、抗剪、抗弯强度的材料做成的基础。

3、地震烈度
答：地震烈度是地震对地表及建筑物影响强弱的程度。

4、沉降缝
答：为防止建筑物各部分由于地基不均匀沉降引起房屋所设置的垂直缝称为沉降缝。

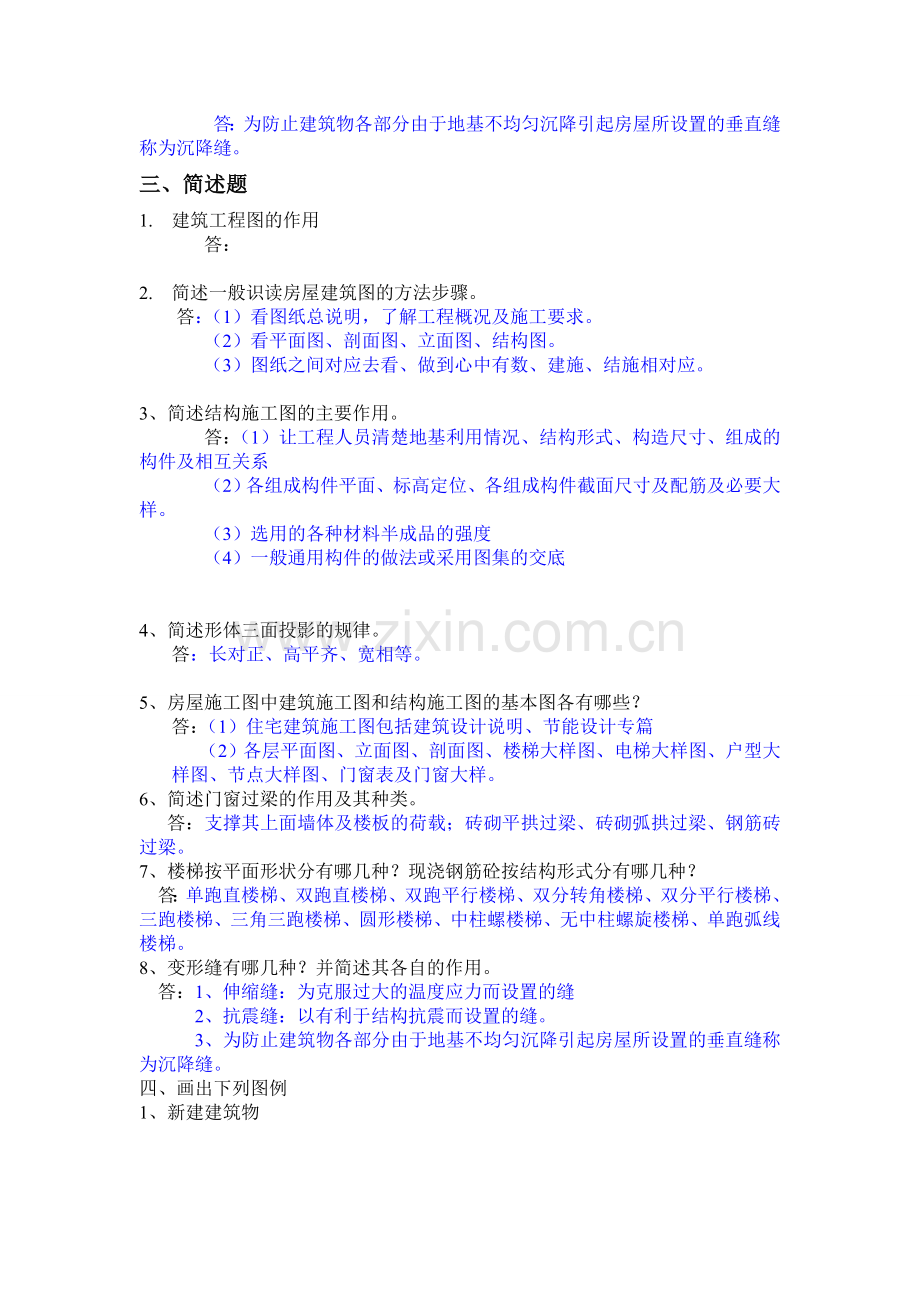

三、简述题
1. 建筑工程图的作用
答：

2. 简述一般识读房屋建筑图的方法步骤。
答：（1）看图纸总说明，了解工程概况及施工要求。
（2）看平面图、剖面图、立面图、结构图。
（3）图纸之间对应去看、做到心中有数、建施、结施相对应。

3、简述结构施工图的主要作用。
答：（1）让工程人员清楚地基利用情况、结构形式、构造尺寸、组成的构件及相互关系
（2）各组成构件平面、标高定位、各组成构件截面尺寸及配筋及必要大样。
（3）选用的各种材料半成品的强度
（4）一般通用构件的做法或采用图集的交底

4、简述形体三面投影的规律。
答：长对正、高平齐、宽相等。

5、房屋施工图中建筑施工图和结构施工图的基本图各有哪些？
答：（1）住宅建筑施工图包括建筑设计说明、节能设计专篇
（2）各层平面图、立面图、剖面图、楼梯大样图、电梯大样图、户型大样图、节点大样图、门窗表及门窗大样。
6、简述门窗过梁的作用及其种类。
答：支撑其上面墙体及楼板的荷载；砖砌平拱过梁、砖砌弧拱过梁、钢筋砖过梁。
7、楼梯按平面形状分有哪几种？现浇钢筋砼按结构形式分有哪几种？
答：单跑直楼梯、双跑直楼梯、双跑平行楼梯、双分转角楼梯、双分平行楼梯、三跑楼梯、三角三跑楼梯、圆形楼梯、中柱螺楼梯、无中柱螺旋楼梯、单跑弧线楼梯。
8、变形缝有哪几种？并简述其各自的作用。
答：1、伸缩缝：为克服过大的温度应力而设置的缝
2、抗震缝：以有利于结构抗震而设置的缝。
3、为防止建筑物各部分由于地基不均匀沉降引起房屋所设置的垂直缝称为沉降缝。
四、画出下列图例
1、新建建筑物

2、原有建筑物

3、墙预留洞

4、检查孔

可 见
不 可 见

5、空门洞
Hjkh

6、室外标高
+0.00
