电瓶叉车电池寿命及保养资料电子教案.ppt

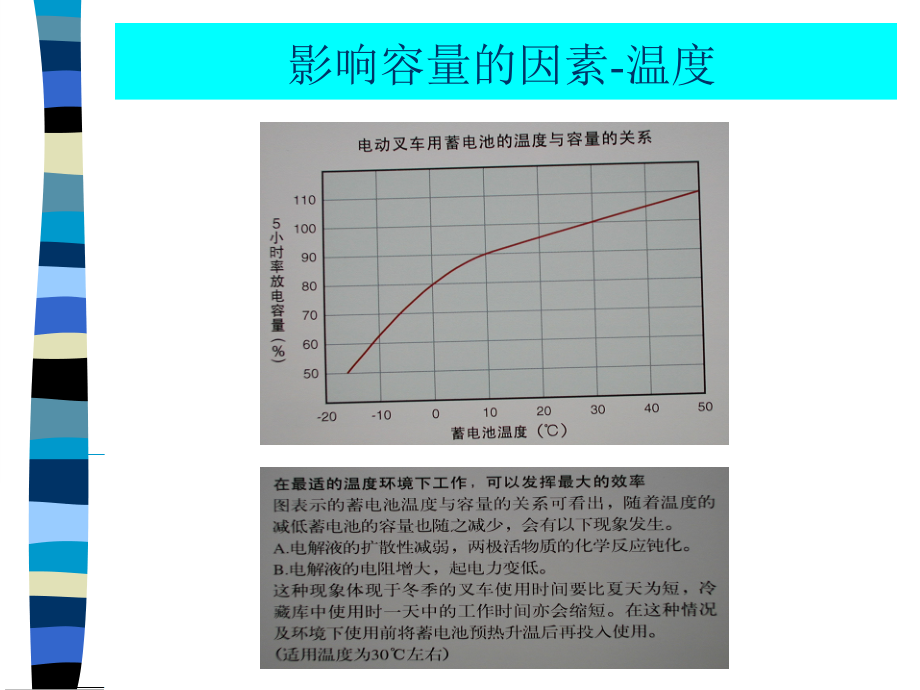

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电瓶叉车电池寿命及保养资料,影响容量的因素-温度,深度放电,充电不足,充电过度,使用温度,自放电,影响电池寿命的因素,影响电池寿命的因素-深度放电,在什么情况下电池会过放电?,使用过程中，超过允许最大放电量的要求，继续放电；,电池放完电后，没有及时进行充电；,已加完液的电池，放置时间较长，没有及时进行补充充电，会由于其自放电，导致过放电。,影响电池寿命的因素-深度放电,影响电池寿命的因素-充电不足,影响电池寿命的因素-充电不足,影响电池寿命的因素-充电过度,影响电池寿命的因素-温度,温度限制不能超过55度（在大部分电池生产厂家的指导作业书中都有阐明）的背景原因是：负极板上的活性物质在长时间的超过55度操作状态下被损伤破坏。负极板需要这些物质（加在负极板上的活性物质）超过服务寿命的时间保留在海绵状的负极板上，这样才能保证一个长的寿命。,如果单体的负极板氧化程度较高，原因是不恰当的储存（不恰当的包装，高湿度等）或是制作负极板干燥过程中的问题，而明显的导致较高的温升和相当高的密度的降低。虽然这有可能通过充电得到缓解，但是需要一个长时间的充电（充进的容量必须数倍于正常的容量）。当然这个过程需要花费时间，而且充电电流不能超过5,A/100Ah。,影响电池寿命的因素-温度,蓄电池为什么会产生自放电？,蓄电池放置一段时间后，其电量自行消耗叫自放电。主,要因素是外来杂质。,1、如电池盖上的电解液没有清除干净，单体的正负极柱,之间导电引起自放电。,2、电池补充加水的杂质太多，自放电加快。,3、电池放置长期不用，导致硫酸下沉，电池下部电解液,密度比上部大，极板上下部之间产生电位差，引起,自放电。,影响电池寿命的因素-自放电,解决的方法：,保持蓄电池外表的清洁，注意清除极柱处的氧,化物和酸垢。,电池补充加水时一定要加去离子水或蒸馏水,（标准见附页）。,加完液的电池如需长时间贮存，宜换成较稀,的电解液并且每月进行一次补充充电。,影响电池寿命的因素-自放电,叉车蓄电池使用及保养,铅酸蓄电池的概念,以铅和酸作为化学反应物质制成的蓄电池叫做铅酸蓄电池它的反应原理为,:,PbO,2,+Pb+2H,2,SO,4 =,2PbSO,4,+2H,2,O,放电时：,H,2,SO,4,逐渐减少，水增多，密度下降；,充电时：,H,2,SO,4,逐渐增多，水减少，密度增加,铅酸蓄电池是一种直流电源，充电时将电能转化为化学能并贮存，放电时将贮存的化学能转变为电能。,正极板,稀硫酸,负极板,充電,放電,硫酸铅,水,硫酸铅,蓄电池主要零部件：,正极板（二氧化铅,PbO,2,）,负极板（海绵状铅,Pb,）,电解液,电槽,隔板,其他（液口栓，极柱，铅桥）,叉车蓄电池使用及保养,负极柱,铅桥,隔板,正极柱,极板,原料工程,纯度,99,.99%,的铅锭切断,利用铅块间的碰撞产生的热量和氧化所产生的热量,制成优质的铅粉,.,优质的铅粉,负极板,正极板,极板工程,叉车蓄电池使用及保养,铅酸蓄电池的组成（,1,）,铅酸蓄电池是由正极板、负极板、隔板、电解液、单体壳体、注液塞、电池箱及接线端子等组成。,正极板,：,采用管式正极板，内部填充独特配方的活性物质，主要成分为,PbO,2,，管式正极板的优点在于：与电解液接触面积大并且可以延长极板的使用寿命。,负极板,：,结构为格栅型设计并涂上海绵状的,Pb,膏，其独特的配方能有效延长极板的寿命，同时还能满足电池的大负荷工作。,叉车蓄电池使用及保养,需要在图片上标准 例,1,电解液：,电解液为稀硫酸，我们使用的是符合德国,DIN,标准的酸液，其杂质含量很小，能有效防止电池的自放电，增强电池的使用效率，延长电池使用寿命。,隔板：,作用是防止电池的正负极板接触造成短路。我们采用聚丙烯,PE,材料，其韧性好，又有很好的渗透性，保证电池内部离子的有效传递。,单体壳体：,采用抗冲性能好，难以产生裂痕和破损的合成树脂制成。,叉车蓄电池使用及保养,需要在图片上标准 例,1,铅酸蓄电池的组成（,2,）,注液塞：,电池充电时无需打开盖子就能将气体排出（充电时产生的,H,2,和,O,2,），同时也防止在工作过程中电解液剧烈翻腾溅出而产生危险。打开注液塞就可以测量电解液的比重和温度。,电池单体间的联结：,电池单体之间的联结分为铅片焊接式和螺接式。焊接式技术保证电池单体间的良好联结，铅联结片外面盖有塑料盖加以保护，防止短路。螺接式电池单体间的联结采用可绕曲的电缆连接，电缆中间是铜线，外面包有一层热塑性塑料。拧上防松螺栓加以固定，螺栓上面的顶盖设计非常安全。单体间的更换无需危险的焊接操作。,叉车蓄电池使用及保养,需要在图片上标准 例,1,铅酸蓄电池的组成（,3,）,1,、远离火种（爆炸性气体）,绝对禁止火焰接近电瓶；电瓶内部会产生爆炸,性其他；吸烟、火焰及火花均会引起电瓶爆炸,2,、注意触电,切勿引起短路，电瓶带有高压和能量。,3,、正确接触,切勿将电瓶的正、负极弄错，否则会导致火花,燃烧或爆炸。,4,、远离工具,请勿让工具接近电瓶两极，以免引起火花或短,路。,5,、保持电瓶清洁,保持电瓶上表面干净；,切勿用干布擦电瓶表面，以免引起静电；,戴护目镜、穿胶鞋和戴橡皮手套。,电瓶和充电器安全注意事项,(1),叉车蓄电池使用及保养,6,、穿戴安全服装,为了您的个人安全，戴护目镜、穿胶,鞋和戴橡皮手套。,7,、小心电解液,防止电解液接触皮肤，电瓶的电解液是硫酸。,8,、急救,电瓶电解液含有硫酸，若与之接触可能造成烧伤，如发生意外，请立即进行急救并请医生治理。,溅到皮肤上：用水冲洗,10-15,分钟；,溅到眼睛上：用水冲洗,10-15,分钟；,误咽：喝大量的水和牛奶；,溅到衣服上：立即脱下衣服；,电瓶和充电器安全注意事项,(2),叉车蓄电池使用及保养,9,、拧紧电瓶通风盖,确认拧紧电瓶通风盖，以防泄漏电解液,。,10,、清洗：,切勿清洁装在叉车上的电瓶，因为这会损坏车辆,11,、切勿拆卸电瓶,切勿让电瓶液耗尽，拆卸和维修电瓶。,12,、充电时的注意事项,1,）,检查电解液量，当电解液量低时，请勿,使用叉车,2,）若电解液量不当时，会导致电瓶过热，,严重时，可使电瓶及叉车电子部件燃烧；,3,）每周检查电解液量一次，当电解液量低时，补,充精炼水至指定位置,。,叉车蓄电池使用及保养,电瓶和充电器安全注意事项,(3),；,充电器,电池,充电器,13,、切勿过量充电,14,、充电场地的要求,充电场所应保持干燥,充电场所应具备通风透气（充电时电瓶会产生爆,炸性气体。如果叉车配备了其他种类的电瓶，请,遵从其制造商的指导）,充电场所应避免有水笼头，避免出现电解液溅到,身体上时可及时处理,15,、检查电线及插座,充电前，请先检查电线及插座是否损坏；当电线,或插座受损时，切勿进行充电。,16,、检查电解液比重，,充电前，请先检查电解液比重,17,、中断充电，当,中断充电时，先按充电器上的停止键（,STOP,），才可拔下插头；若不遵守会引致触电或因电瓶闪火，发生爆炸。,叉车蓄电池使用及保养,电瓶和充电器安全注意事项,(4),更换保险丝，请使用相同电压的保险丝；,如果要更换充电器的保险丝，请卸掉所有的输入和输出插头；,电源的更变必须在额定输入的,10%,的范围内；,充电器须在,0C,至,40C,环境下使用；,当环境温度高于,40C,时，会导致充电器过热；,禁止在高湿度的场地进行充电（如雨雪可及的地方），否则可引起短路或燃烧,切勿用于其他充电；,充电器的设计，只适用于电瓶叉车充电,;,使用时需接地线，否则有触电的危险；,请勿使用充电器对多个电瓶作连续性的充电，否则导致过热，以至损坏充电器,；,。,叉车蓄电池使用及保养,电瓶和充电器安全注意事项,(5),充电器,电池,充电器,充电方法步骤,充电前：,关闭叉车钥匙断电,-,打开电池盖板并保持开启,-,电池与叉车的插头分离,-,连接电池与充电机插头,-,打开充电电源开关。,充电后：,关掉充电机电源开关断电,-,电池与充电机插头分离,-,连接电池与叉车插头,-,关闭电池盖。,蓄电池操作安全和注意事项,1.,有关操作说明书应放在可随时看得到的地方,操作人员应受过培训,或在专业人员的指导下进行工作。,2.,在蓄电池附近不得有任何明火,以防引燃空气中的可燃气体。,3,防止静电，请不要用非棉布及干布清扫电瓶。,4.,蓄电池充电场所应在防雨、湿度低、通风好、有利于可燃气体扩散的指定场所。,5.,进行对蓄电池的有关操作时,工作人员应戴好橡胶手套和护目镜。,6.,如有电解液,酸液,溅入眼睛或皮肤,要立即用大量清水进行清洗并请医生检查和治疗。衣服上的电解液可用清水洗净。,7.,蓄电池上不得放置外来的物体或工具,以防电池短路发生。,8.,起吊蓄电池时,要用适当的吊具,防止损坏蓄电池的壳体；连接电缆等部件时,不得倾斜蓄电池。,9.,蓄电池的插头,插座的极性要正确连接。只有在叉车断电的时候,才能分离插头插座的连接。,10.,放电后,尽早进行充电。充电时,电池的温度会升高约,10,。,11,请使用与电瓶容量相适应的充电机，使用不相适应的充电机会对电瓶产生故障。,12.,蓄电池的温度不可超过,55,否则会降低电池的寿命。所以,开始充电时的温度必须低于,45,。如大于,45,应等冷却后再充电。,13.,禁止对电瓶过度放电，放电不要超过标准容量的,80%,此时,电解液密度不低于,1.13,公斤,/,升。经常过度放电将降低电池的寿命。,14.,充电过程必须完全,不可以对电瓶断续充电，经常断续充电会损伤蓄电池。,15.,加水只能在完全充电后,并须采用合格蒸馏水。（严禁加带有酸的电解液）,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
