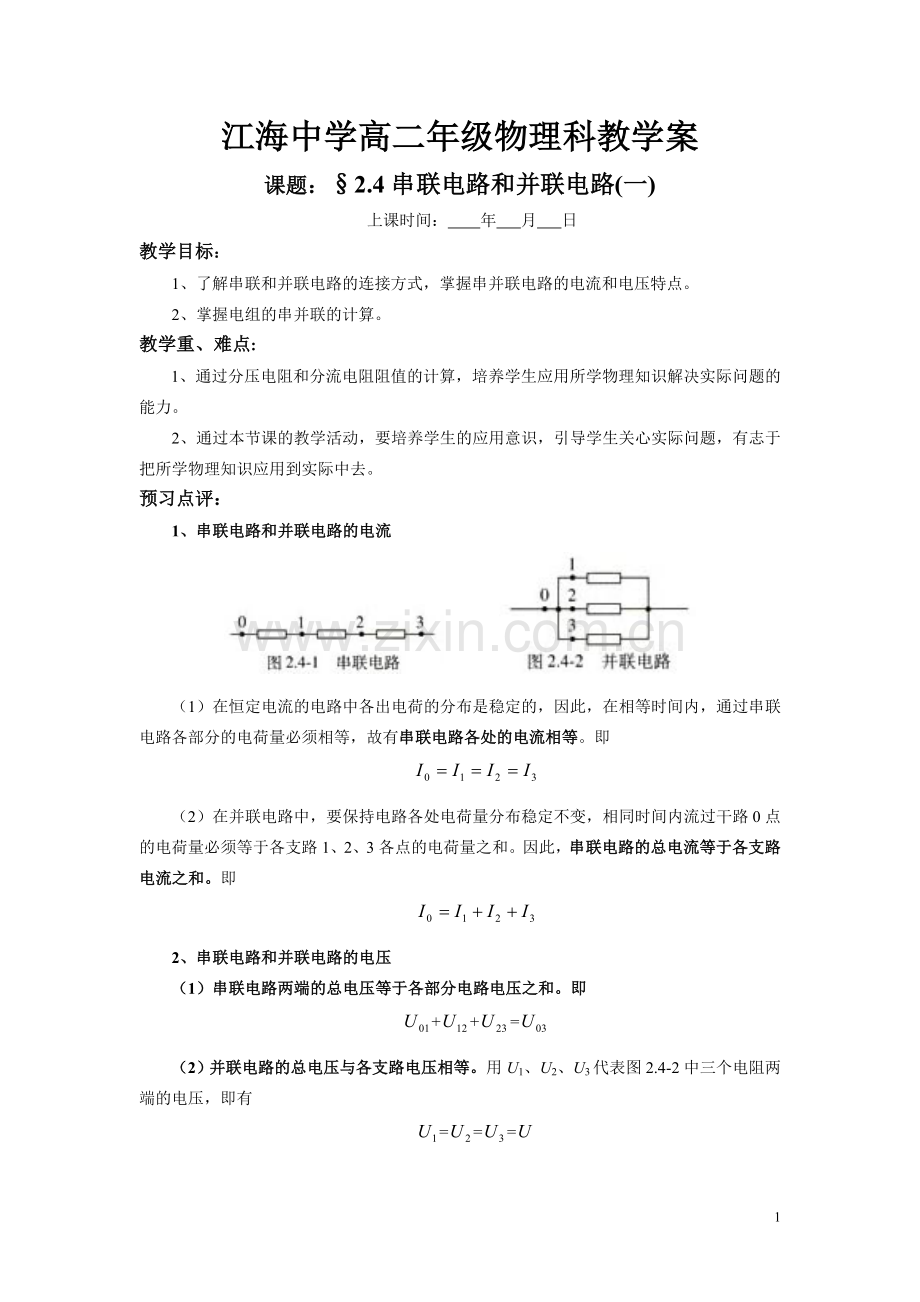

串联电路和并联电路(一).doc

江海中学高二年级物理科教学案
课题：§2.4串联电路和并联电路(一)
上课时间： 年 月 日
教学目标：
1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。
2、掌握电组的串并联的计算。
教学重、难点:
1、通过分压电阻和分流电阻阻值的计算，培养学生应用所学物理知识解决实际问题的能力。
2、通过本节课的教学活动，要培养学生的应用意识，引导学生关心实际问题，有志于把所学物理知识应用到实际中去。
预习点评：
1、串联电路和并联电路的电流

（1）在恒定电流的电路中各出电荷的分布是稳定的，因此，在相等时间内，通过串联电路各部分的电荷量必须相等，故有串联电路各处的电流相等。即

（2）在并联电路中，要保持电路各处电荷量分布稳定不变，相同时间内流过干路0点的电荷量必须等于各支路1、2、3各点的电荷量之和。因此，串联电路的总电流等于各支路电流之和。即

2、串联电路和并联电路的电压
（1）串联电路两端的总电压等于各部分电路电压之和。即
++=
（2）并联电路的总电压与各支路电压相等。用U1、U2、U3代表图2.4-2中三个电阻两端的电压，即有
===

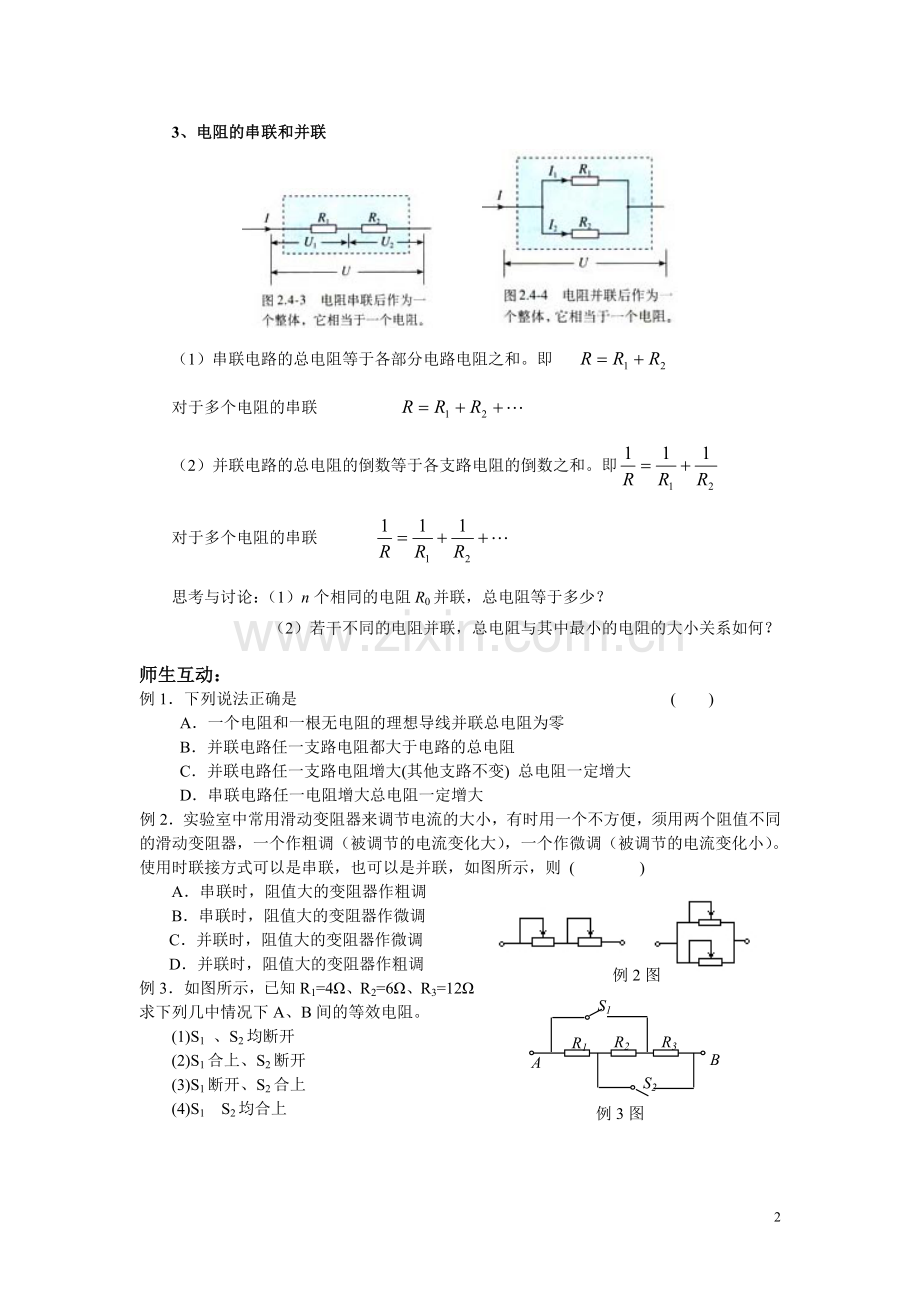

3、电阻的串联和并联

（1）串联电路的总电阻等于各部分电路电阻之和。即
对于多个电阻的串联
（2）并联电路的总电阻的倒数等于各支路电阻的倒数之和。即
对于多个电阻的串联
思考与讨论：（1）n个相同的电阻R0并联，总电阻等于多少？
（2）若干不同的电阻并联，总电阻与其中最小的电阻的大小关系如何？

师生互动：
例1．下列说法正确是 ( )
A．一个电阻和一根无电阻的理想导线并联总电阻为零
B．并联电路任一支路电阻都大于电路的总电阻
C．并联电路任一支路电阻增大(其他支路不变) 总电阻一定增大
D．串联电路任一电阻增大总电阻一定增大
例2．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联，也可以是并联，如图所示，则 ( )
例2图
A．串联时，阻值大的变阻器作粗调
B．串联时，阻值大的变阻器作微调
C．并联时，阻值大的变阻器作微调
D．并联时，阻值大的变阻器作粗调
S1
R1
R2
R3
S2
A
B
例3图
例3．如图所示，已知R1=4Ω、R2=6Ω、R3=12Ω求下列几中情况下A、B间的等效电阻。
(1)S1 、S2均断开
(2)S1合上、S2断开
(3)S1断开、S2合上
(4)S1 S2均合上

例4图
例4．如图所示，R1=12kΩ，R2=8kΩ，R3=20kΩ，R4=600Ω，当电位器滑动触头C调到最上端和最下端时，AB间的总电阻分别是________Ω和______Ω，AB间最大电阻值为________Ω。

例5图
例5． 如图所示，M、N两点间电压为18V，R1=6Ω，R2=3Ω，C1=6μF，C2=3μF。
（1）当电键K断开时，A、B两点间的电压UAB为多大？
（2）当K闭合后到电路稳定，电容器C1的电量变化了多少？

【课堂反馈】
1．三个阻值都为12Ω的电阻,它们任意连接、组合，总电阻可能为 ( )
A．4Ω B．24Ω C．8Ω D．36Ω

第2题图

2．如图所示,4只电阻串联于某电路中，已测出UAC=9V， UBD=6V， R2=R4。则UAE为（ ）
A．3V
B．7.5V
C．15V
D．无法确定
第3题图
3．在如图所示的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为 （ ）
　　A．1×10-3C B． 1×103C
　　C．6×10-3C D．1.6×10-3C

第4题
4．如图所示的电路中，三个电阻的阻值相等，电流表A1、A2、A3的内电阻均可忽略，它们的读数分别为I1、I2和I3，则I1:I2:I3=？

【课后巩固】
1．电阻R1 与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1 与R2串联后接入电路中时，R1和R2两端电压之比U1∶U2为(　　)
A．1∶2　　　　　　　　　　 B．2∶1
C．1∶4 D．4∶1
2．有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是 (　　)
A．6∶4∶3 B．3∶4∶6
C．2∶3∶4 D．4∶3∶2

第3题图
3．如图所示电路，电压保持不变，当电键S断开时，电流表A的示数为0.6A，当电键S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为 （ ）
A．1：2 B．2：1 C．2：3 D．3：2

第4题图
4．如图所示，L1，L2是两个规格不同的灯泡，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是 （ ）
　　A．L1亮度不变，L2变暗
　　B．L1变暗，L2变亮
　　C．L1变亮，L2变暗

第5题图
D．L1变暗，L2亮度不变
5．如图所示，A、B间的电压是30V，三个电阻的阻值相等，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是 ( )
A．0～10V B．0～20V
C．10～20V D．20～30V
6．电阻R1=60Ω和R2串联后，R2上的电压是总电压的2/3，已知总电压为18V，则R2=__ __Ω R2两端电压__ __V 。
R1
R2
R3
第7题图

7．如图所示，R1=8Ω、R2=2Ω、R3=3.2Ω通以电流,各个电阻电压之比U1:U2:U3=_________，各电阻电流强度之比I1:I2:I3=_________ 。

R1
R2
C
U
K
第8题图
8．如图所示，U=10V，R1=4Ω，R2=6Ω，C=30μF，
（1）闭合开关K，求稳定后经过R1的电流
（2）然后断开开关，求这以后通过R1的总电量

9．如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，安培表示数的最小值为多少？

第9题图
第四节 串联和并联电路第一课时答案
课前导学:
一、1.相等 2.各部分电路电压
3.
二、1.各支路电流之和 2.相等 3.
知能建构: 例1．ACD 例2．AC 例3．(1)22Ω (2)12Ω (3)4Ω (4)2Ω 例4．9kΩ 7kΩ 10.6kΩ 例5．18V，减小了3.6×10-5
课堂反馈: 1．ACD 2．C 3．A 4．3:2:2
课后巩固: 1．B 2．A 3．B 4．B 5．C 6．120 120 7．13:2:2 13:8:5 8．1A，1.2×10-4C 9．2A
