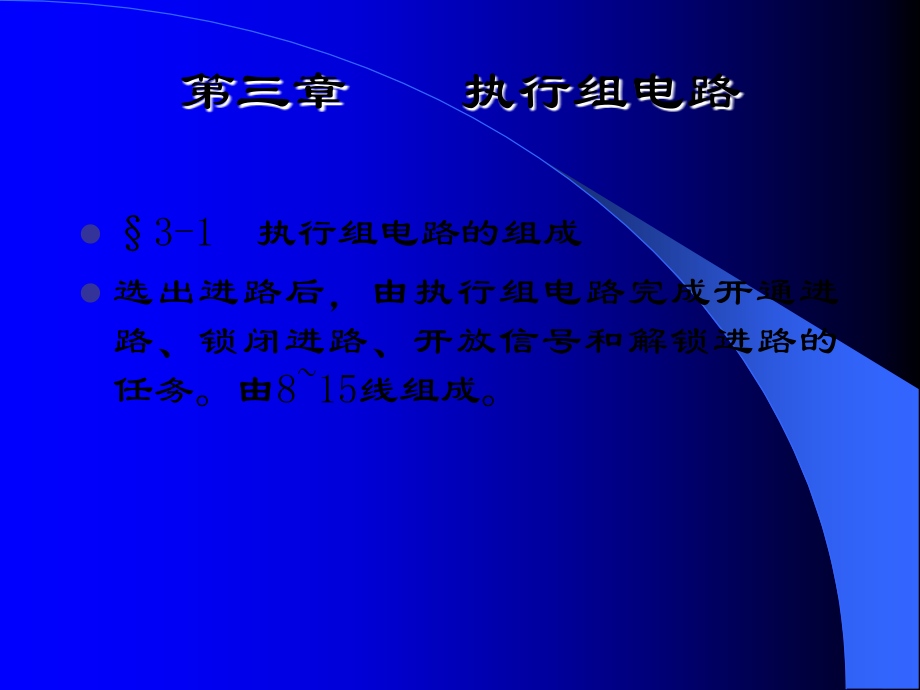

,单击此处编辑母版标题样式,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第三章 执行组电路,3-1,执行组电路的组成,选出进路后，由执行组电路完成开通进路、锁闭进路、开放信号和解锁进路的任务。由,815,线组成。,一、,执行组电路的任务和动作程序,1,、,转换道岔,接通道岔启动电路，使道岔转换，并由道岔表示电路给出相应的道岔位置表示。,2,、,锁闭进路,进路开通后检查开放信号的三项基本联锁条件，符合后锁闭进路。,3,、,开放信号,进路锁闭后检查开放信号的全部联锁条件，符合后开放信号。（包括引导信号）,4,、,解锁进路,当列车或车列通过进路或取消进路时完成解锁进路、取消进路、人工解锁进路、调车中途返回解锁、引导解锁以及故障解锁的任务。,信息表示,在办理进路、解锁进路的过程中，控制台上有相应的表示，如进路光带、电流表、表示灯、电铃等。,动作程序是,转换道岔锁闭进路开放信号解锁进路,二、,执行组电路网路线,8,线：,XJJ,为锁闭进路做准备；,9,、,10,线：,QJJ,、,GJJ,锁闭进路；,11,线：,XJ,开放信号；,12,、,13,线：,1LJ,、,2LJ,解锁网路；,14,、,15,线：控制台光带表示灯电路；,执行组电路除,815,条网路线外，还包括道岔控制电路、信号点灯电路等重要电路。,3-2,道岔控制电路,道岔控制电路分为道岔,启动,电路和道岔,表示,电路。,作用：,道岔启动电路：动作电动转辙机 转换道岔。,道岔表示电路：反映道岔的,实际,位置。,设置：道岔,启动,电路：,1DQJ,（,JWJXC-H125/0.44,）,2DQJ,（,JYJXC-135/220,）,道岔,表示,电路：,DBJ,（,JPXC-1000,）,FBJ,（,JPXC-1000,）,双动道岔放在,SDZ,，单动道岔放在,DD,中。,一、,道岔启动电路,技术要求：,1,。,有车不能转,道岔区段有车占用时，该区段内的道岔不应转换。称为区段锁闭。,2,锁闭不能转,进路在锁闭状态时，进路上的道岔不能转换。称为进路锁闭。,3,要转转到底,道岔一经启动，就应转换到底，不受车辆进入影响，也不受值班员的控制。,4,不转就断电,道岔若未能转换，则自动切断启动电路，防止故障消失后，道岔自行转换。,5,遇阻向回转,道岔若转换过程中遇阻不能继续转换时，应保证在值班员的操纵下，可以转换回原位。不致停在四开位置。,6,转完断电源,道岔转换完毕，自动断开启动电路电源。,（一）,动作原理,由,1DQJ,、,2DQJ,组成。,1DQJ,：检查联锁条件。,2DQJ,：控制转换方向，校核道岔位置。,道岔启动分为单独操纵和办理进路式操纵。,单独操纵时,CAJ,励磁，和,ZDJ,或,ZFJ,吸起使条件电源有电；办理进路时,DCJ,或,FCJ,吸起，送入,KF,电源。,1DQJ,的励磁电路：（向反位转）,KZ-CA,63,-SJ,82,-1DQJ,3-4,-2DQJ,141-142,-AJ,13,-FCJ,62,-KF,（,-AJ,12,-KF-ZFJ,）,其中,CA,单独锁闭用；,SJ,区段锁闭、进路锁闭用,2DQJ,转极电路：（反位打落）,KZ-1DQJ,42,-2DQJ,2-1,-AJ,13,-FCJ,62,-KF,（,-AJ,12,-KF-ZFJ,）,在,2DQJ,转极过程中，,1DQJ,缓放保持吸起状态。,电机供电电路：（既,1DQJ,的自闭电路）,DZ,220,-RD3,1-2,-1DQJ,1-2,-1DQJ,12,-2DQJ,111-113,-X,2,-,自动开闭器,11-12-,电机定子线圈,2-3-,电机转子线圈,3-4-,遮断器,05-06-X,4,-1DQJ,22,-2DQJ,121-123,-RD2,1-2,-DF,220,道岔转换至反位后自动开闭器,11-12,接点断开，接通,21-22,接点，断开电机电路，电机停转。,1DQJ,落下。,若因故要求道岔向回转，（单独操纵）按下,CACAJ,，同时按下,ZDAZDJKF-ZDJ,有电使,1DQJ2DQJ,转极定位吸起,1DQJ,自闭接通,X,1,线电机有电，电动转辙机又转回原位（定位）。,（二）,电路分析,1,、,在,1DQJ,的励磁电路中检查了,SJ,条件，实现技术条件（,1,）、（,2,）。,2,、,道岔启动后，,1DQJ,自闭，脱离了,SJ,的条件，此时即使有车占用，道岔不会停转，转换到底。,2DQJ,转极后，其有极接点不会变动，使电机向一个方向转换到底，直到自动开闭器动作切断其电机电路为止，实现（,3,）。,3,、,1DQJ,的,1-2,线圈电阻很小（,0.44,），与电机串联，只有道岔转换时电机中有大电流通过，,1DQJ,才能保持吸起，若有某处接触不良，电流减少，,1DQJ,切断启动电路，且不会自动接通，实现（,4,）。,4,、,为了实现（,5,）,（,1,）,转换开始时，自动开闭器接点首先分开，接通向回转的电路，,2DQJ,的第四组接的接点准备好,1DQJ,的励磁电路。,（,2,）,CAJ,接在,FCJ,或,DCJ,接点前面，既单独操纵优于进路操纵。若选进路时发现道岔因故转不到位，可先按下,ZQA,时,KZ-ZQJ-H,无电，,FCJ,或,DCJ,，然后用单独操纵方式将道岔转回来。,（,3,）,为防止道岔因尖轨障碍空转，电流增大，将保险烧坏，则往回转转不回来，故在副电源处分设定位保险,RD,1,和反位保险,RD,2,，保证一处保险烧断后，电机仍能转回来。,5,、道岔转换到位，自动开闭器将,21-22,接通，将,11-12,切断，,1DQJ,落下接通表示电路，切断启动电路，实现,6,。,注意（,1,）为保护维修人员安全，在启动电路中接入遮断器安全接点,05-06,，打开电动转辙机机盖时，,05-06,即被切断，电机无法启动，以防维修时，电机突然被操纵，保证人身安全。,（,2,）,1DQJ,在,2DQJ,转换时，有瞬间断电，故用缓放型继电器。,（,3,）,2DQJ,的第一组接点、第二组接点都要经过大电流，需用加强型接点。,1DQJ,的第一组接点、第二组接点都要经过大电流，需用加强型接点。因此,1DQJ,、,2DQJ,都采用加强型继电器。,（,4,）,X1,线,定位用控制线和表示线,X2,线,反位用控制线和表示线,X3,线,表示专用回线,X4,线,控制专用回线,思考题：若,2,、,4,闭和为定位，电路应怎样改？,
