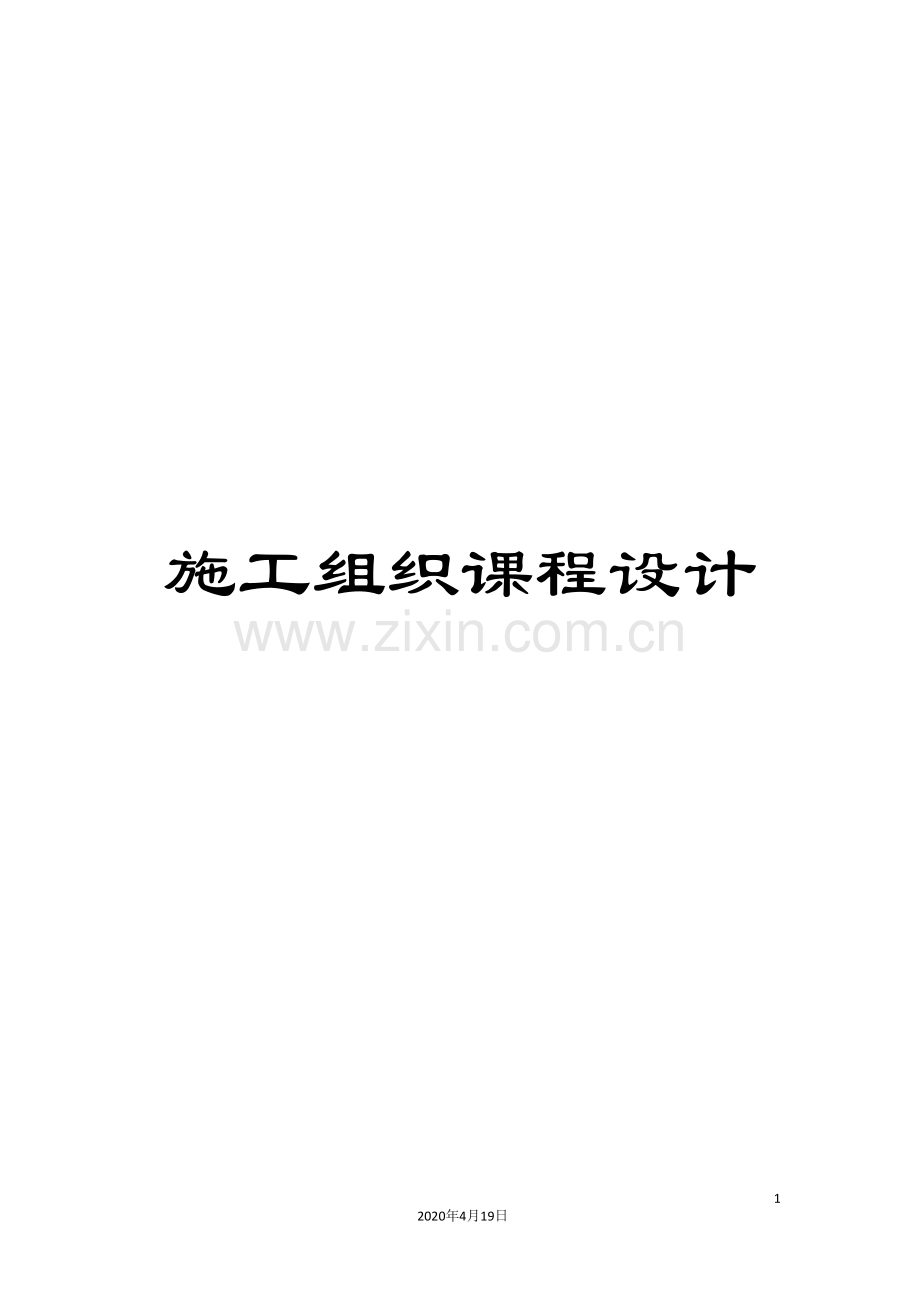

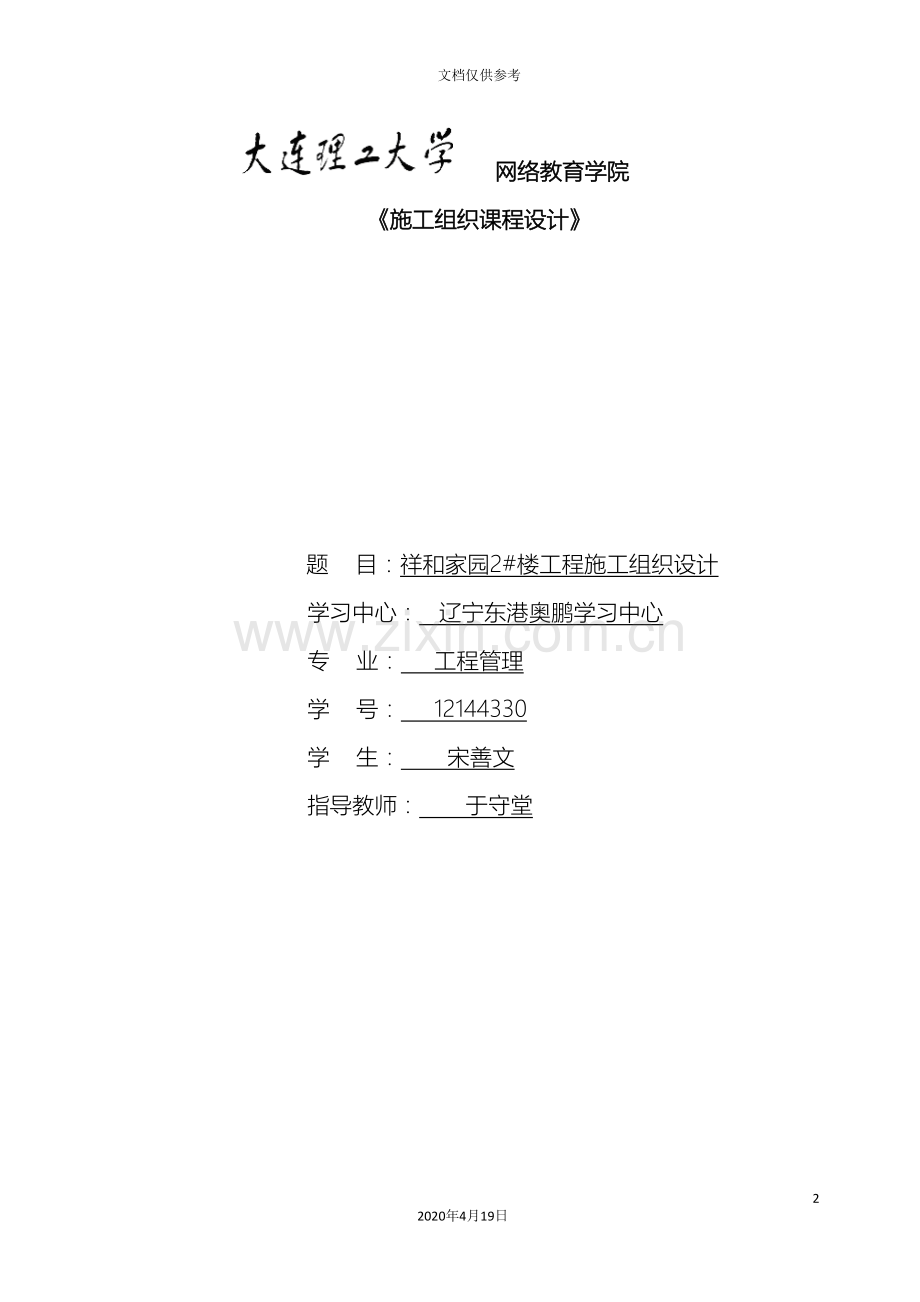

施工组织课程设计112020年4月19日文档仅供参考 网络教育学院施工组织课程设计 题 目：祥和家园2#楼工程施工组织设计 学习中心： 辽宁东港奥鹏学习中心 专 业： 工程管理 学 号： 12144330 学 生： 宋善文 指导教师： 于守堂 1 工程概况1.1工程建设概况东港市孤山镇祥和家园2#楼工程位于东港市孤山镇，由东港好美房地产开发有限公司投资建设，东港市建筑设计研究院设计，辽宁鸿远建设集团有限公司施工。本工程为框架结构，六层，建筑面积4777.08平方米。抗震设防烈度均为7度，耐火等级为二级，合理使用年限为50年。1.2工程设计概况及主要工作量1.基础结构：本工程基础采用预应力高强混凝土管桩，桩径为400 mm,单桩竖向承载力特征值为1500KN ,桩尖进入卵石层0.8米，桩长 25.00米。承台下设130厚砂石夯实层，上座70厚C10混凝土垫层，基础承台、地梁混凝土标号均为C30。2.主体结构：本工程主体为框架结构，一层至三层框架柱混凝土强度等级为C30，其余柱为C25；梁板梯为C25。外墙体采用MU5.0轻集料混凝土砌块, 内墙体采用MU3.5混凝土小型空心砌块容重11KN/m3，采用Mb5.0混合砂浆砌筑。3、屋面工程该工程屋面为平屋面：具体做法1：3水泥砂浆20厚； EPS板保温100厚，密度为18Kg/m3 ； 1：8水泥焦渣找坡i=2%最薄处30厚；25厚1：3水泥砂浆找平层；改性沥青防水卷材4mm厚（岩片保护）；不上人屋面：20厚1:2.5水泥砂浆保护层（1米分隔缝，沥青油膏嵌缝）；上人屋面：塑料薄膜一层，40厚C20细石混凝土（内掺水泥用量10%的 JJ91）表面随打随压光。该工程屋面排水采用有组织外排水，防水等级为二级，合理使用年限为 。4、内外墙装饰内墙：卫生间、厨房的墙面及顶棚为1:2.5水泥砂浆搓毛，其余为混合砂浆打底，外墙做法为水泥拉毛墙面，外层粘50厚YYJ保温层，外露阳台底板粘贴65厚XPS板保温层，楼梯间、电梯井道墙在户内墙面粘贴30厚GSJ板，最外层干挂花岗岩板。5、楼地面工程楼梯为磨光花岗岩板25厚，其余地面为1:2水泥石屑浆6、窗为88系列单框双玻璃塑钢推拉窗，平开门选用104系列。建筑外窗抗风压性能分级为4级，气密性能分级为6级，水密性能分级3级。门窗玻璃厚度为5mm+12mmm+5mm，单块面积大于1.5m2的窗玻璃为安全玻璃。7、采暖采用地热采暖，给水管道采用PP-R管，排水管采用UPVC管。8、每层设有电话及有线电视终端，宽带网设有预留管路，楼梯间设有应急照明及声控照明。本工程屋面SBS防水计815 m2，墙体外贴保温板计1827 m2，窗面积计1628 m2，室外涂料计2626 m2，室内抹灰计11250 m2。1.3建设地点的特征本工程为城区主要道路附近，交通出入方便，场地宽阔。1.4施工条件本工程施工现场“三通一平”工作已完成，打桩前应对施工现场进行场地平整，水电已引入施工现场初步具备施工条件，施工道路交通运输便利，场地宽阔平整，便于原材料及半成品的堆放。基础、主体工程施工期间，砂、石、空砌块等材料，在满足最大限量储备后，随时用及时供料，小型预制构件按形象进度提前加工制作。三大主材及安装、装饰工程所用材料供应到施工现场，门窗由专业厂家生产。2 施工进度计划2.1施工进度计划编制说明施工进度计划编制本着合理安排工序，分段流水施工、穿插作业，最大限度合理调配人力、物力使用；合理缩短总工期，节约工程施工成本，创造经济效益。2.2施工进度计划表注：每小格10天；2、工期遇特殊天气顺延准备交工电气水暖外粉饰内粉饰门窗屋面砌筑主体钢筋砼基础时间项目施工进度计划表104月 2030105月2030106月2030107月2030108月2030109月20301010月20303 各项资源需用量计划3.1劳动力需要量计划施工中视施工进度情况进行动态调整。高峰期劳力缺口采取就近调入或加班、倒班措施解决，确保按期竣工。拟进场的主要专业技工数量见表 主 要 专 业 技 工 配 备 表序号工 种数量备 注序号工 种数量备 注1塔吊司机212电焊工22上料车司机213气焊工13汽车司机314电工34土方工1015水暖工55砼工816门窗工116钢筋工1217保温工107模板工1518涂饰工68架子工519卷扬机工19瓦工1220测量工210抹灰工2021试验员111防水工53.2主要材料需要量计划 根据本工程的工程特点及工程量，以经济实用的原则，对主要的周转材料作如下选择，具体详见下表：序号材料名称单位数量备注1F48钢管t50内外架、防护设施等2十字扣件套6500与钢管配套使用3接头卡套5500与钢管配套使用4旋转卡套5200与钢管配套使用5组合钢模平方米5100剪力墙、柱、梁支模6回形卡个8500与钢模配套使用718mm胶合板平方米3050板底支模、梁模8绿色安全网平方米1200防护架、提升架围护9木枋立方米180用于支模板底搁栅等105cm厚跳板立方米135用于脚手架板、安全通道等11安全平网平方米600用于安全水平防护12早拆体系头个3700与钢管配套使用根据本工程的工程特点及工程量，以经济实用的原则，对主要的周转材料作如下选择，具体详见下表：序号材料名称单位数量备注132.5水泥t425砌筑、粉饰242.5水泥t745砼3中砂立方米950砼4卵石立方米1300砼5砌块立方米1650墙体6钢筋t295基础、主体7保温板平方米1625外墙8涂料平方米2626外墙9SBS卷材平方米785用于屋面10塑钢窗平方米1628用于窗11花岗岩板平方米785楼梯踏步12不锈钢管米310楼梯扶手3.3 构、配件和半成品需要量计划序号材料名称单位数量备注1防盗门樘602小五金个6003门把手个604窗把手个7505窗锁具个7506发泡剂瓶2867玻璃平方米13858膨胀螺栓个1209踢脚线板米42010水落管米32511管夹个30012管箍个823.4施工机具、设备需要量计划计划投入主要施工机械设备表序号机械或设备 名 称型号规格数量国别产地制造年份额定功率KW生产能力进场时间1塔 吊QTZ631湖北江汉 35 .2施工电梯SB 1湖北江汉 1203砼搅拌机JS3501武汉 154砂浆搅拌机UJ3251武汉 65钢筋成型机GQ508南京 46闪光对焊机UN1-1002无锡 807压力焊机MH-36-11上海 728交流电焊机BX3-5002上海 389木工机械 （平、压刨、）圆 锯MI-105MBS/4BMB1048套长沙 86610水 泵潜、高压3武汉 5.511电动套丝机TQ100-A2郑州 2.712挖土机WY1003合肥 15013机动自卸车10十堰 14柴油发电机201天津 /4 施工平面图4.1施工平面图设计依据1. 建筑总平面图、施工图现场地形图。2. 施工用水和生活用水的水源点。3. 施工生活用点源点。4. 建设单位确定的施工临时用地的情况。5. 可利用的已建成的建筑和设施。6. 施工主要方案。7. 施工进度计划。8. 国家有关的规定。9. 其它的调查资料。4.2施工平面图2#楼钢筋作业区木工作业区砂搅拌站水泥石祥和家园2#楼施工平面图 1:500
