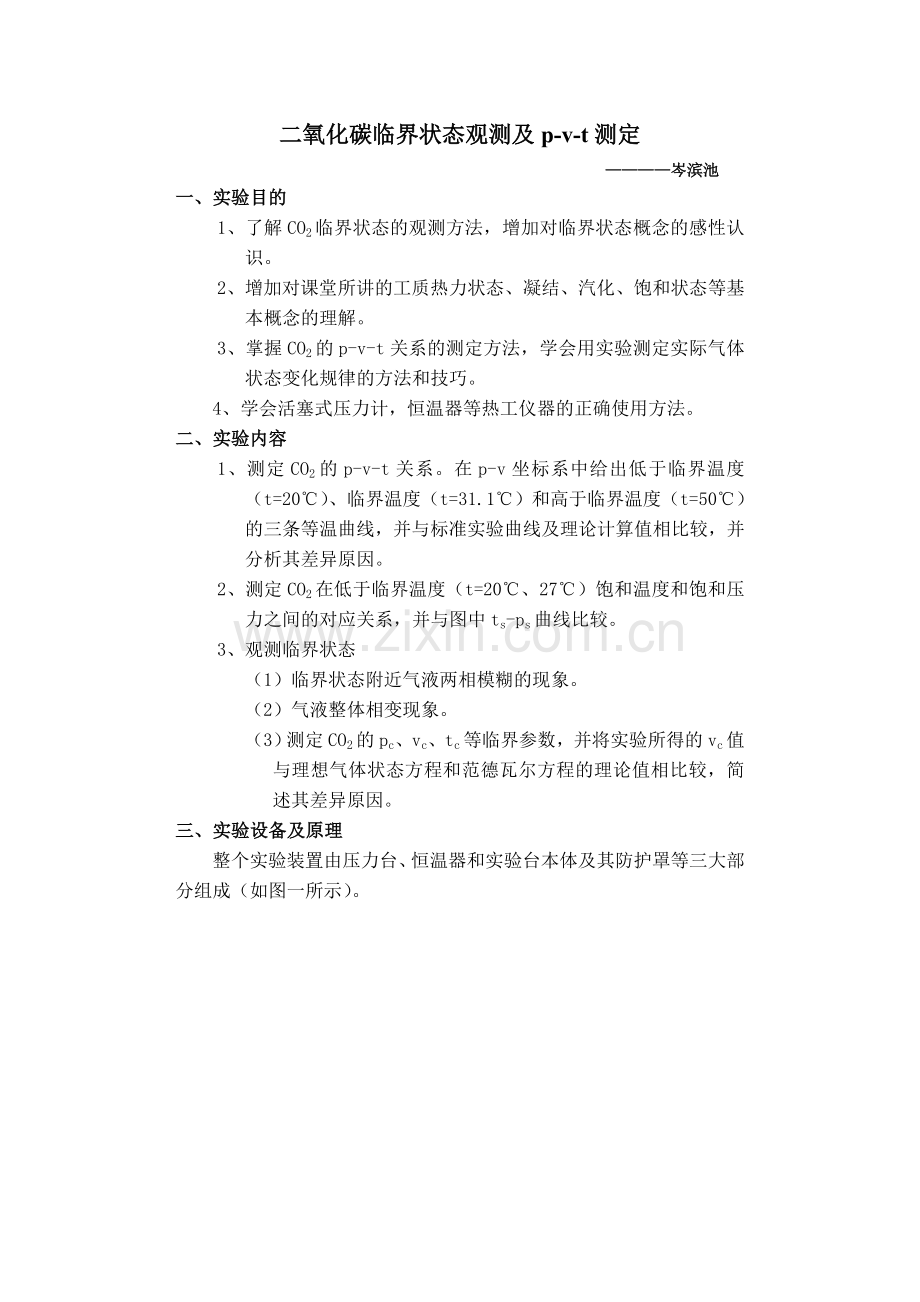

二氧化碳临界状态观测及p-v-t测定
————岑滨池
一、实验目的
1、了解CO2临界状态的观测方法，增加对临界状态概念的感性认识。
2、增加对课堂所讲的工质热力状态、凝结、汽化、饱和状态等基本概念的理解。
3、掌握CO2的p-v-t关系的测定方法，学会用实验测定实际气体状态变化规律的方法和技巧。
4、学会活塞式压力计，恒温器等热工仪器的正确使用方法。
二、实验内容
1、测定CO2的p-v-t关系。在p-v坐标系中给出低于临界温度（t=20℃）、临界温度（t=31.1℃）和高于临界温度（t=50℃）的三条等温曲线，并与标准实验曲线及理论计算值相比较，并分析其差异原因。
2、测定CO2在低于临界温度（t=20℃、27℃）饱和温度和饱和压力之间的对应关系，并与图中ts-ps曲线比较。
3、观测临界状态
（1）临界状态附近气液两相模糊的现象。
（2）气液整体相变现象。
（3）测定CO2的pc、vc、tc等临界参数，并将实验所得的vc值与理想气体状态方程和范德瓦尔方程的理论值相比较，简述其差异原因。
三、实验设备及原理
整个实验装置由压力台、恒温器和实验台本体及其防护罩等三大部分组成（如图一所示）。

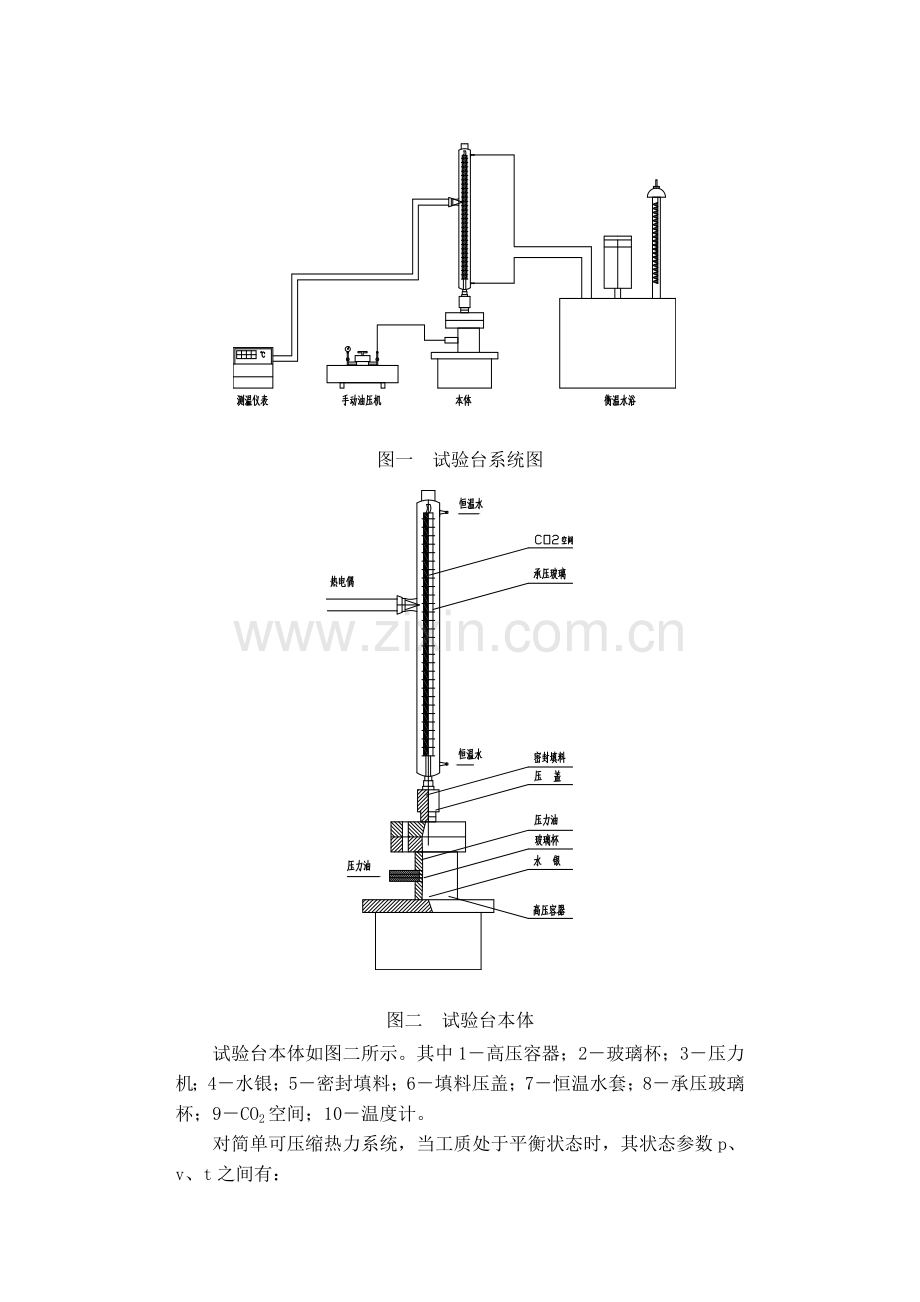

图一　试验台系统图

图二　试验台本体
试验台本体如图二所示。其中1－高压容器；2－玻璃杯；3－压力机；4－水银；5－密封填料；6－填料压盖；7－恒温水套；8－承压玻璃杯；9－CO2空间；10－温度计。
对简单可压缩热力系统，当工质处于平衡状态时，其状态参数p、v、t之间有：
　或　　　　　　　（1）
本实验就是根据式（1），采用定温方法来测定CO2的p-v-t关系，从而找出CO2的p-v-t关系。
实验中，压力台油缸送来的压力由压力油传入高压容器帮玻璃杯上半部，迫使水银进入预先CO2气体的承压力玻璃管容器，CO2被压缩，其压力通过压力台上的活塞杆的进、退来调节。温度由恒温器供给的水套里的水温来调节。
实验工质二氧化碳的压力值，由装在压力台上的压力表读出。温度由插在恒温水套中温度计读出。比容首先由承压玻璃管内二氧化碳柱的高度来测量，而后者根据承压玻璃管内径截面不变等条件来换算得出。
四、实验步骤
1、按图一装好实验设备，并开启实验本体上的日光灯（目的是易于观察）。
2、恒温器准备及温度调节
（1）、把水注入恒温器内，至离盖30～50mm。检查并接通电路，启动水泵，使水待理不理对流。
（2）、把温度调节仪波段形状拨向调节，调节温度旋扭设置所要调定的温度，再将温度调节仪波段开关拨向显示。
（3）、视水温情况，开、关加热器，当水温未达到要调定的温度时，恒温器指示灯是亮的，当指示灯时亮时灭闪动时，说明温度已达到所需要的恒温。
（4）、观察温度，其读数的温度点温度设定的温度一致时（或基本一致时0，则可（近似）认为承压玻璃管内的CO2的温度处于设定的温度。
（5）、当所需要改变实验温度时，应加冰进行调节。
3、加压前的准备
因为压力台的油缸容量比容器容量小，需要多次从油杯时抽油，再向主容器管充油、充油的操作过程非常重要，若操作失误，不但加不上压力，还会损坏试验设备。所以，务必认真掌握，其步骤如下：
（1） 关压力表及其进入本体油路的两个阀门，开启压力台油杯上的进油阀。
（2） 摇退压力台上的活塞螺杆，直至螺杆全部退出。这时，压力台油缸中抽满了油。
（3） 先关闭油杯阀门，然后开启压力表和进入本体油路的两个阀门。
（4） 摇进活塞螺杆，使本体充油。如此交复，直至压力表上有压力表读数为止。
（5） 再次检查油杯阀门是否关好，压力表及本体油路阀门是否开启。若均已调定后，即可进行实验。
4、作好实验的原始记录
（1）设备数据记录：
仪器、仪表名称、型号、规格、量程、等。
（2）常规数据记录：
室温、大气压、实验环境情况等。
（3）测定承压玻璃管内CO2质量不便测量，而玻璃管内径或截面积（A）又不易测准，因而实验中采用间接办法来确定CO2的比容，认为CO2的比容v与其高度是一种线性关系。具体方法如下：
a）已知CO2液体在20℃，9.8MPa时的比容v（20℃、9.8MPa）＝0.00117M3·kg。
b）实际测定实验台在20℃，9.8MPa时的CO2液柱高度△ho（m）。（注意玻璃管水套上刻度的标记方法）
c）　

其中：K－即为玻璃管内CO2的持面比常数。
所以，任意温度、压力下CO2的比容为：

式中：
任意温度、压力下水银柱高度。
－承压玻璃管内径顶端刻度。
5、测定低于临界温度t=20℃时的等温线
（1）将恒温器调定在t=20℃，并保持恒温。
（2）压力从4.41MPa开始，当玻璃管内水银柱升起来后，应足够缓慢地摇进活塞螺杆，以保证等温条件。否则，将来不及平衡，使读数不准。
（3）按照适当的压力间隔取h值，直至压力p=9.8MPa。
（4）注意加压后CO2的变化，特别是注意压力和饱和温度之间的对应关系以及液化、汽化等现象。要将测得的实验数据及观察到的现象一并填入表1。
（5）测定t=25℃、27℃时饱和温度和饱和压力的对应关系。
6、测定临界参数，并观察临界现象。
（1）按上述方法和步骤测出临界等温线，并在该曲线的拐点处找出临界压力pc和临界比容vc，并将数据填入表1。
（2）观察临界现象。
a)整体相变现象
由于在临界点时，汽化潜热等于零，饱和汽线和饱和流线合于一点，所以这时汽液的相互转变不是象临界温度以下时那样逐渐积累，需要一定的时间，表现为渐变过程，而这时当压力稍在变化时，汽、液是以突变的形式相互转化。
b)汽、液两相模糊不清的现象
处于临界点的CO2具有共同参数（p、v、t），因而不能区别此时CO2是气态还是液态。如果说它是气体，那么，这个气体是接近液态的气体；如果说它是液体，那么，这个液体又是接近气态的液体。下面就来用实验证明这个结论。因为这时处于临界温度下，如果按等温线过程进行，使CO2压缩或膨胀，那么，管内是什么也看不到的。现在，我们按绝热过程过程来进行。首先在压力等于7MPa附近，突然降压CO2状态点由等温线沿绝热线降到液区，管内CO2出现明显的液面。这就是说，如果这时管内的CO2是气体的话，那么，这种气体离液区很接近，可以说是接近液态的气体；当我们在膨胀之后，突然压缩CO2时，这个液面又立即消失了。这就告诉我们，这时CO2液体离气区也是非常接近的，可以说是接近气态的液体。既然，此时的CO2既接近气态，又接近液态，所以能处于临界点附近。可以这样说：临界状态究竟如何，就是饱和汽、液分不清。这就是临界点附近，饱和汽、液模糊不清的现象。
7、测定高于临界温度t＝50℃时的定温线。将数据填入原始记录表1。
五、实验结果处理和分析
1、按表1的数据，如图三在p-v坐标系中画出三条等温线。
2、将实验测得等温线与图三所示的标准等温线比较，并分析它们之间的差异及原因。
3、将实验测得的饱和温度与压力的对应值与图四给出的ts-ps曲线相比较。
