调频广播测试仪

该仪器采用计算机技术与测试技术相结合的数字化测量仪，克服了以上模拟仪器的缺点。数字仪器先将被测模拟信号转换为数字信号（A/D转换），然后通过计算机一系列CPU处理、算法分析后，得到高精度的测试结果。数字仪器具有性能稳定、精度高、测试指标多、操作简便等性能特点。测试结果，既可以在显示屏上直接观察和读取数据，又可以存储在磁盘上长期保存和分析计算，同时还可以进行打印，其打印结果也是高精度的数据和图形。“数字式调频广播综合测量仪” 是用于调频广播和音频领域进行精密测试的数字化智能仪器。
此外，这种仪器还可以与网络联接进行远距离传输和远距离测试，这些功能更是模拟仪器无法做到的。

本仪器满足下列标准：
1、GB/T 4312.1——1984
      调频广播发射机技术参数和测量方法——单声和立体声
2、GY/T169——2001
      米波调频广播发射机技术要求和测量方法
一、功能特性
●单声道音频分析仪
可测量谐波失真、振幅频率特性、音频频谱、噪声电平、音频电平5项技术指标。

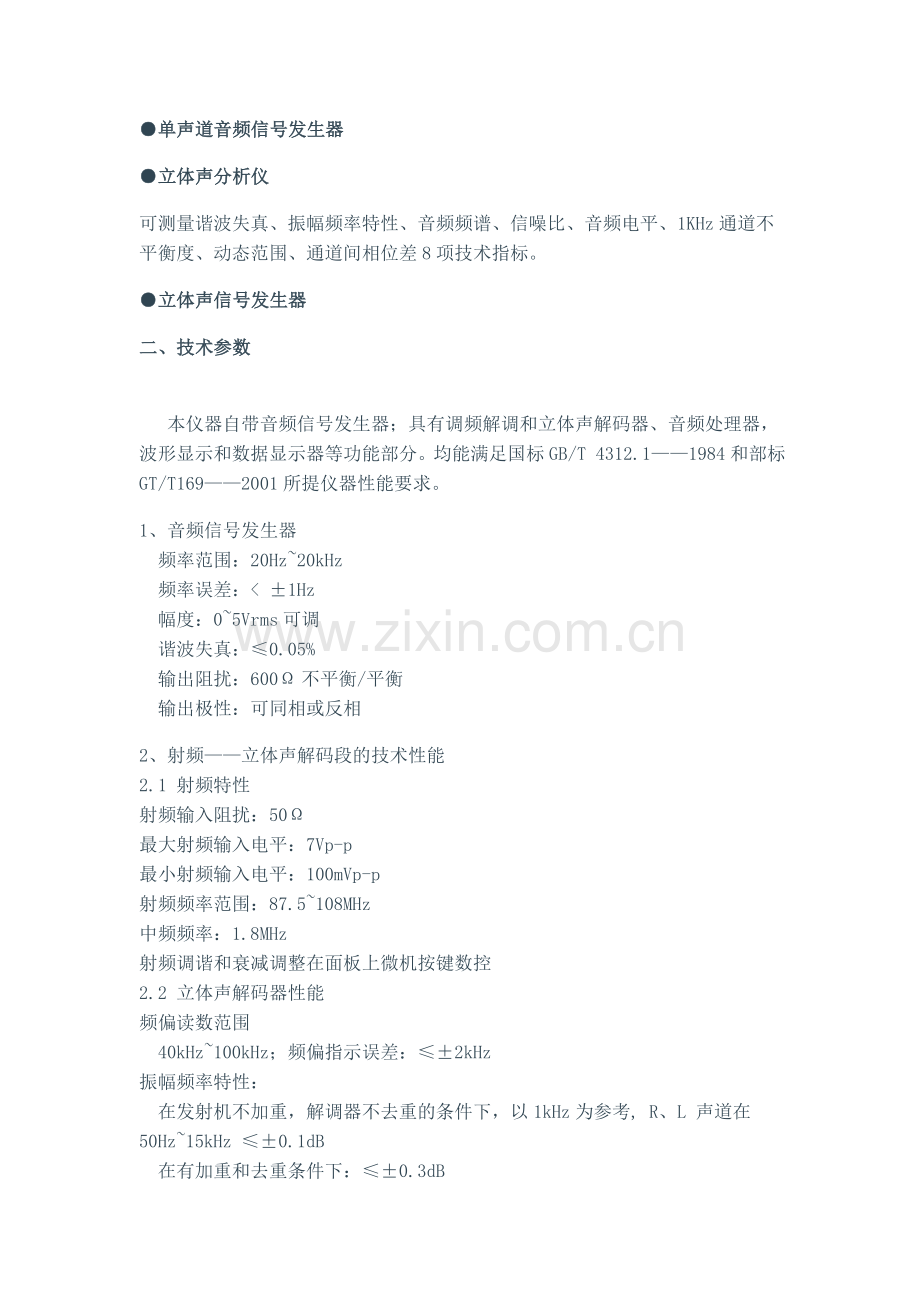

●单声道音频信号发生器
●立体声分析仪
可测量谐波失真、振幅频率特性、音频频谱、信噪比、音频电平、1KHz通道不平衡度、动态范围、通道间相位差8项技术指标。
●立体声信号发生器
二、技术参数

  本仪器自带音频信号发生器；具有调频解调和立体声解码器、音频处理器，波形显示和数据显示器等功能部分。均能满足国标GB/T 4312.1——1984和部标GT/T169——2001所提仪器性能要求。
1、音频信号发生器
 频率范围：20Hz~20kHz
 频率误差：< ±1Hz
 幅度：0~5Vrms可调
 谐波失真：≤0.05%
 输出阻扰：600Ω不平衡/平衡
 输出极性：可同相或反相
2、射频——立体声解码段的技术性能
2.1 射频特性
射频输入阻扰：50Ω
最大射频输入电平：7Vp-p
最小射频输入电平：100mVp-p
射频频率范围：87.5~108MHz
中频频率：1.8MHz
射频调谐和衰减调整在面板上微机按键数控
2.2 立体声解码器性能
频偏读数范围
 40kHz~100kHz；频偏指示误差：≤±2kHz
振幅频率特性：
 在发射机不加重，解调器不去重的条件下，以1kHz为参考, R、L 声道在50Hz~15kHz ≤±0.1dB
 在有加重和去重条件下：≤±0.3dB
左右信号分离度
 保持频偏75kHz时, 100Hz~10kHz≥50dB；50Hz~15kHz≥40dB
左右信号电平差
50Hz~15kHz，频偏75kHz时≤0.2dB
谐波失真
频偏75kHz，失真度测量范围THD=0.05%~16%，误差≤0.01%
左右信号在50Hz~15kHz内,THD≤0.5%（含发射机失真）
调频信噪比
 不含发射机 ≥75dB；含发射机 ≥60dB
导频信号测量
导频频率误差：19kHz±1Hz
寄生调幅噪声测量
 测量范围：-30dB~-65dB
2.3 音频处理仪的性能
可测频率范围
 30Hz~20kHz
音频电平测量
 可测左右信号1mV~4500mV的音频电压精度±0.1%。
 测量单位可选mV；dBu；dBv任意一种。
左右通道相位差
能测量左右信号在同相或反相时相对的相位差，误差±1deg
2.4  波形显示器性能
 本仪器可在彩色液晶显示屏上同时显示左右信号的波形，伴有频率和幅度读数显示，可作双线音频示波器用。

2.5 技术指标
序号
测量项目
单位
测量范围
误差
1
左右信号分离度
dB
0~55
±0.2
2
左右信号电平差
dB
-60~15
±0.2
3
振幅频率特性
dB
0~±5
≤0.2
4
谐波失真
%
0~10
≤0.5
5
倒频频率测量
Hz
19k±1
≤0.1
6
信噪比
dB
30~75
≤1
7
频偏测量
KHz
20~100
≤0.2
8
寄生调幅噪声
dB
-20~-60
≤0.1

2.6工作条件
     a. 环境温度：5～35℃
     b. 相对湿度：85%
     c. 供电：交流220V±5%，电源频率：50Hz±1Hz
