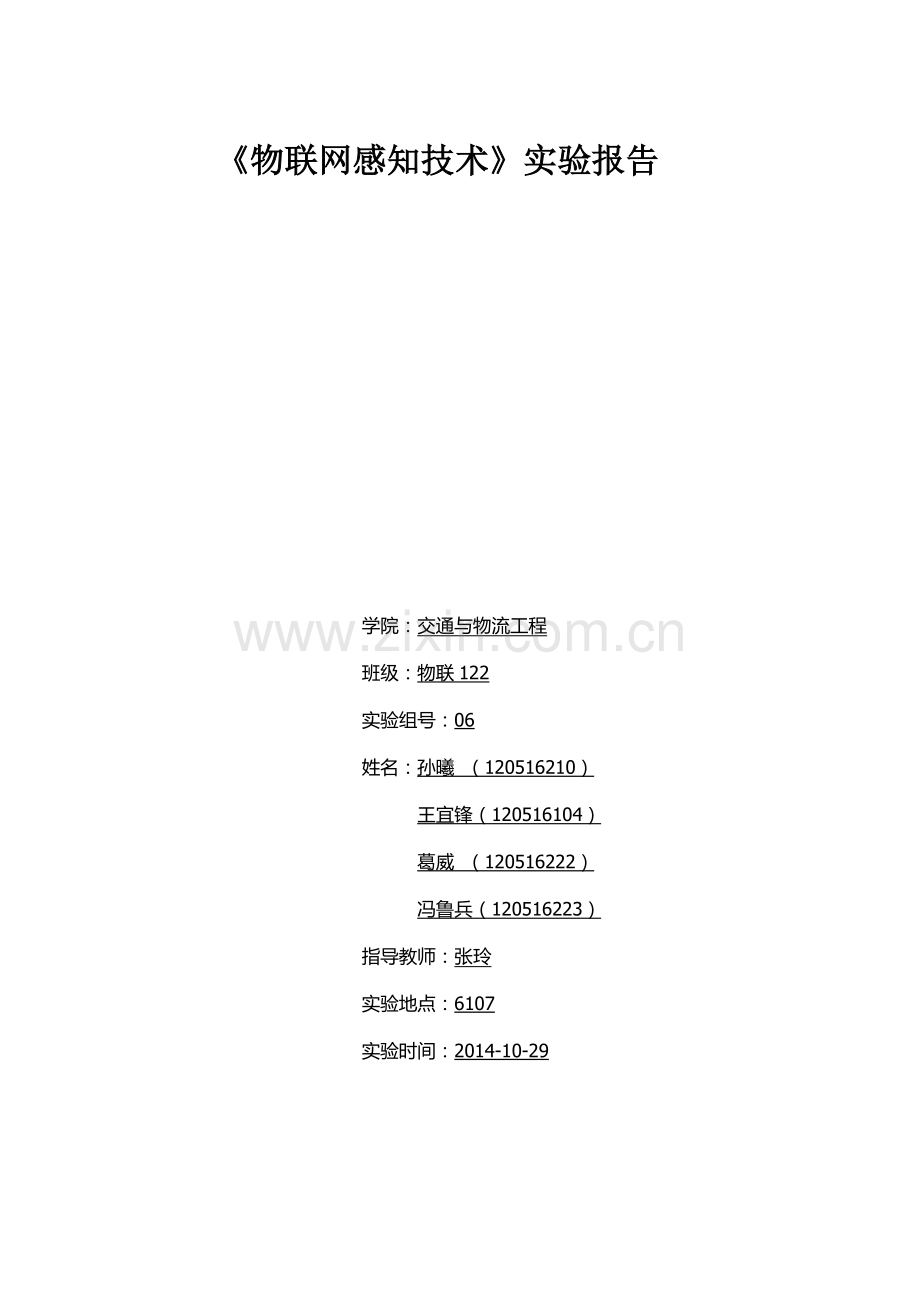

《物联网感知技术》实验报告

学院：交通与物流工程
班级：物联122
实验组号：06
姓名：孙曦 （120516210）
王宜锋（120516104）
葛威 （120516222）
冯鲁兵（120516223）
指导教师：张玲
实验地点：6107
实验时间：2014-10-29
实验2：继电器控制LED灯实验

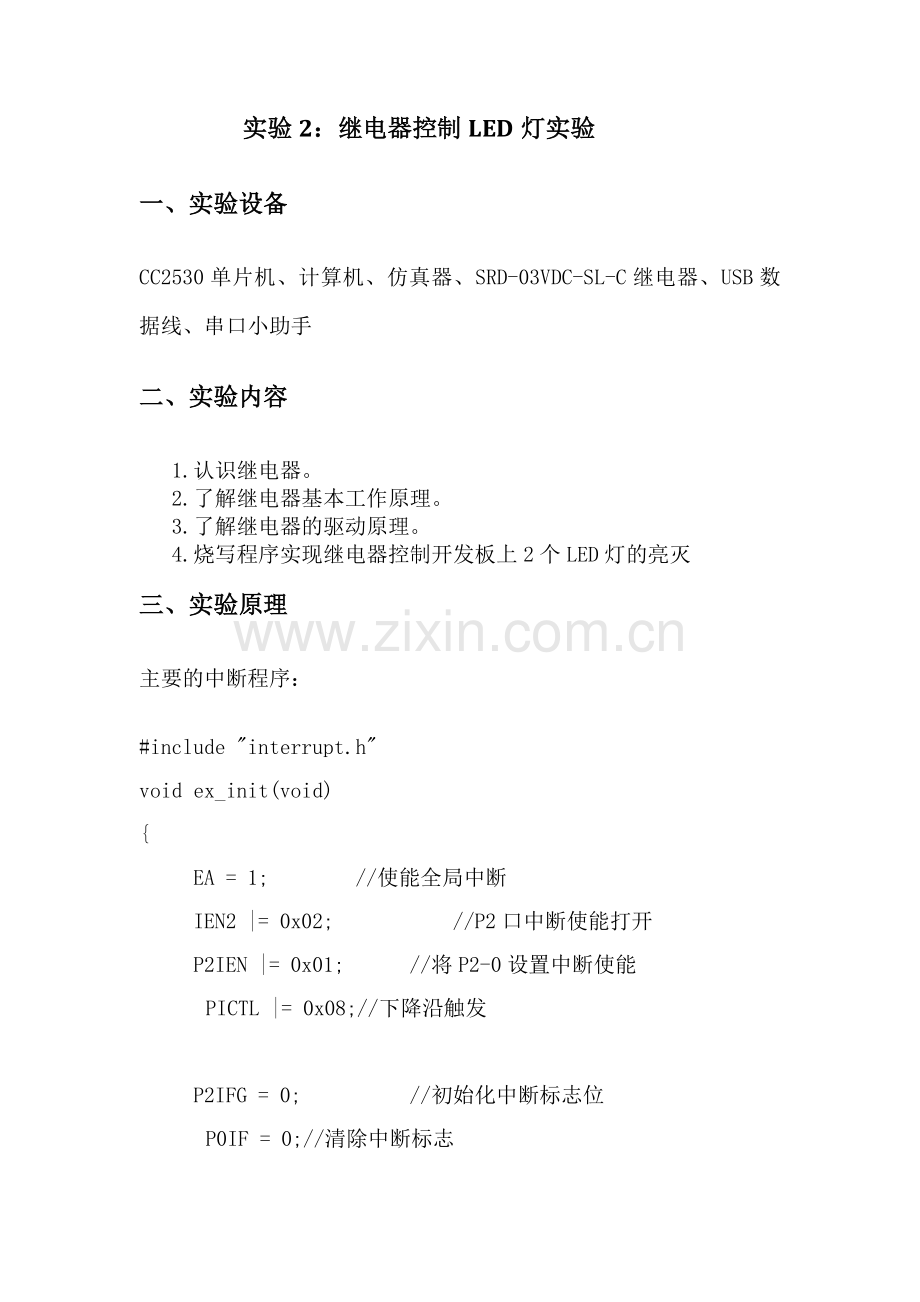

一、实验设备
CC2530单片机、计算机、仿真器、SRD-03VDC-SL-C继电器、USB数据线、串口小助手
二、实验内容
1.认识继电器。
2.了解继电器基本工作原理。
3.了解继电器的驱动原理。
4.烧写程序实现继电器控制开发板上2个LED灯的亮灭
三、实验原理
主要的中断程序：
#include "interrupt.h"
void ex_init(void)
{
EA = 1; //使能全局中断
IEN2 |= 0x02; //P2口中断使能打开
P2IEN |= 0x01; //将P2-0设置中断使能
PICTL |= 0x08;//下降沿触发

P2IFG = 0; //初始化中断标志位
P0IF = 0;//清除中断标志
}
void gpio_init(void)
{
P1DIR |= 0x3;
P1DIR |= 0x4;
P0DIR |= 0x20;
}

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。

四、实验过程
通过外部供电线与USB串口线将继电器，开发板和电脑连接起来，将CC2530按键控制程序烧录到CC2530芯片中。复位芯片，按下开关键，2个LED灯亮起，再次按下开关键，2个LED灯熄灭。过程中可以听到衔铁被吸附时的声音。

五、 实验结果及分析
通过控制继电器可以实现对开发板LED灯的间接控制。继电器是一种电子控制器件，它具有输入回路和输出回路，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”，在电路中起着自动调节、安全保护、转换电路等作用。当线圈引出脚两端加上电压或电流，线圈的激磁电流产生磁通，磁通通过铁心、轭铁、衔铁和工作气隙组成的磁路，并在工作气隙产生电磁吸力。当激磁电流上升达到某一值时，电磁吸力矩将克服动簧的反力矩使衔铁转动，带动推动片推动动簧，实现触点闭合，此时LED灯所在电路连通，LED亮起；当激磁电流减小到一定值时，动簧反力矩大于电磁吸力矩衔铁回到初始状态，触点断开，LED灯所在电路断开，LED熄灭。

六、个人总结
在本次实验中，了解了继电器的相关特性，学会了如何使用继电器和它的连接电路，学会了串口工具的程序烧录过程及通过代码控制高低电位产生电压，从而控制继电器衔铁和电路的导通与断开。明白了中断是单片机实时地处理内部或外部事件的一种内部机制。对其有了更深的认识。
