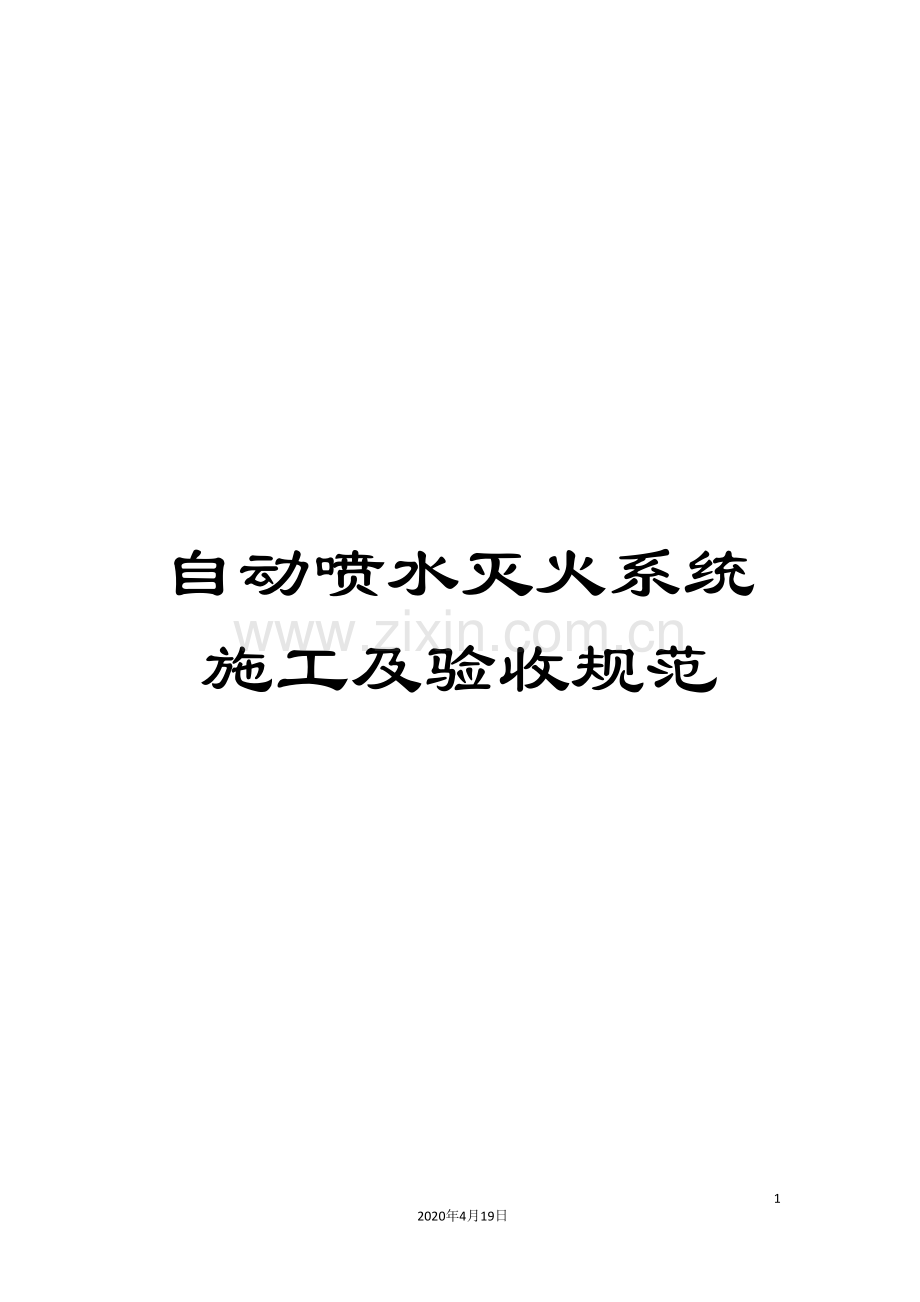

自动喷水灭火系统施工及验收规范.doc

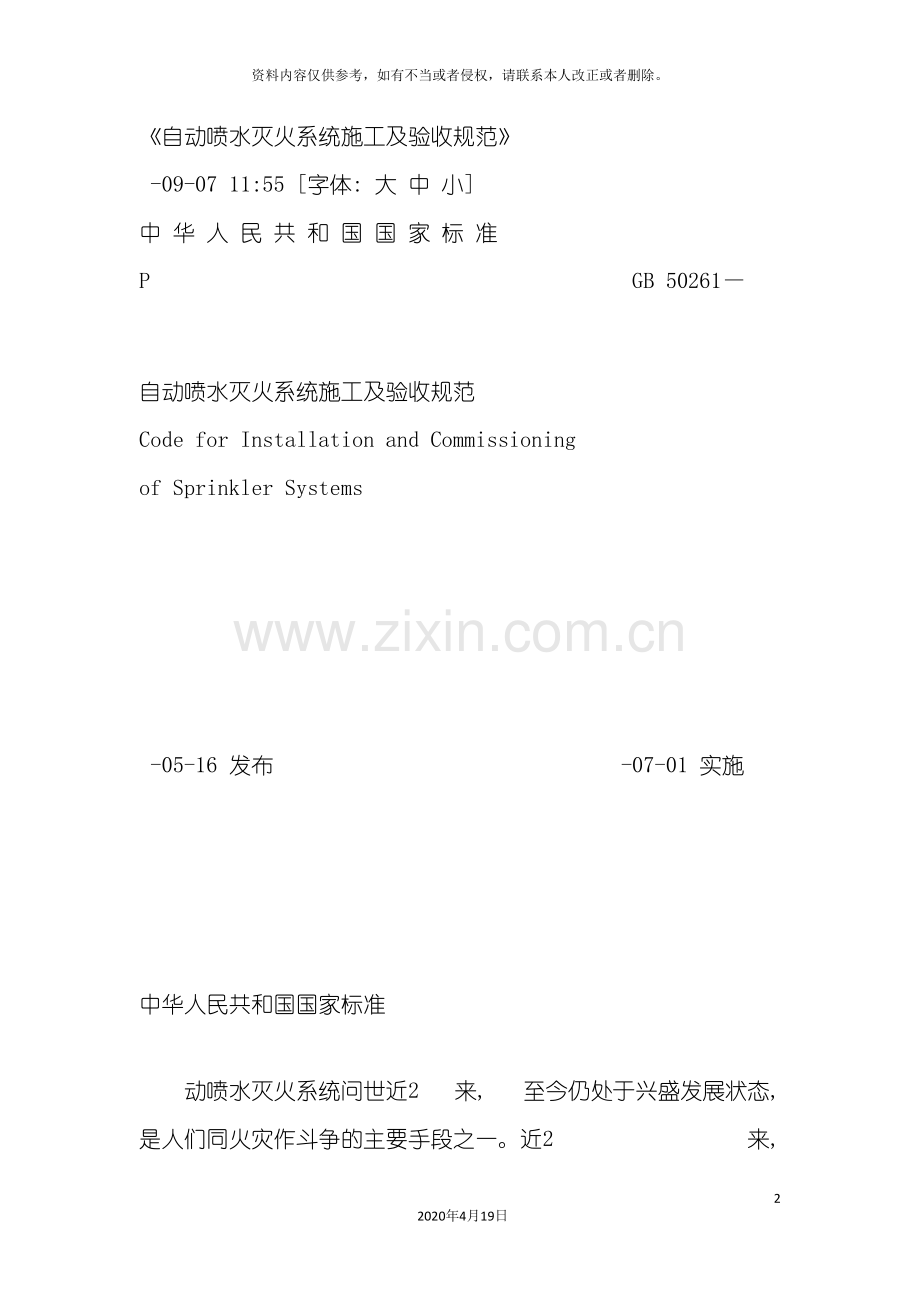

自动喷水灭火系统施工及验收规范722020年4月19日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。自动喷水灭火系统施工及验收规范 -09-07 11:55 字体: 大 中 小 中 华 人 民 共 和 国 国 家 标 准 P GB 50261 自动喷水灭火系统施工及验收规范Code for Installation and Commissioningof Sprinkler Systems -05-16 发布 -07-01 实施 中华人民共和国国家标准 动喷水灭火系统问世近2 来, 至今仍处于兴盛发展状态, 是人们同火灾作斗争的主要手段之一。近2 来, 世界各国特别是一些经济发达的国家, 在自动喷水灭火系统产品开发、 标准制定、 应用技术及规范方面做了大量的研究试验工作, 积累了丰富的技术资料和成功的经验, 为该项技术的发展和应用提供了有利的条件; 当前许多国家仍把该项技术研究作为消防技术方面重要的研究项目, 集中了较大的财力和技术力量从事研究工作, 为使该项技术尽快达到”高效、 经济、 可靠、 智能化”的目标而努力。不少国家, 如美、 英、 日、 德等, 制定了设计安装规范, 对系统的设计、 安装、 维护管理等方面的技术要求和工作程序做了较详细的规定, 并根据研究成果和应用中的经验及提出的问题随时进行修订, 一般一、 二年就修订一次。不少宝贵经验值得我们借鉴。近二十余年来, 中国自动喷水灭火技术发展很快, 特别是国家标准自动喷水灭火系统GB5135和自动喷水灭火系统设计规范GB50084发布实施以后, 技术研究和推广应用出现了突飞猛进的新局面。在自动喷水灭火系统产品开发、 制定技术标准、 应用技术研究诸方面, 取得了不少适合国情、 具有应用价值的成果; 生产厂家已近百家, 仅洒水喷头年产量就达1000万只以上, 且系统产品已形成配套, 产品结构及质量接近国际先进水平, 基本上可满足国内市场需要。应用方面, 从初期主要集中在一些新建高层涉外宾馆中使用, 到如今在一些火灾危险性较大的生产厂房、 仓库、 汽车库、 商场、 文化娱乐场所、 医院、 办公楼等地上、 地下场所都较普遍选用自动喷水灭火系统, 应用日趋广泛。 已安装的自动喷水灭火系统在人们同火灾作斗争中已发挥了重要作用, 及时扑灭了火灾, 有效地保护了人民生命和财产安全。像辽宁科技中心、 深圳国贸大厦等多处发生在高层建筑物内的火灾, 如没有自动喷水灭火系统及时启动扑灭, 其后果是不堪设想的。人们永远不会忘记天鹅饭店、 大连饭店、 唐山林西商场、 阜新艺苑歌舞厅、 克拉玛依友谊宾馆、 珠海前山纺织城等火灾造成的惨剧。能够说: 在凡是能用水进行灭火的场所都普遍地采用自动喷水灭火系统, 一些群死群伤的惨剧是完全能够避免的。 在自动喷水灭火系统的推广应用中, 还存在一些急待解决的问题, 如工程施工、 竣工验收、 维护管理等影响自动喷水灭火系统功能的关键环节, 当前还无章可循, 致使一些已安装的系统不能处于正常的准工作状态, 个别系统发生误动、 火灾发生后灭火效果不佳, 有的系统甚至未起作用, 造成一些不必要的损失。从首次调查收集的国内1985年以来安装的自动喷水灭火系统建筑火灾案例看, 23起中, 成功的14起, 占61%; 不成功的9起, 其中水源阀被关的3起、 维护管理不善的3起、 未设专用水源的1起、 设计不符合规范要求和安装错误的2起。从灭火效果来看, 与它本身应达到的目标距离还很大。国内已安装的自动喷水灭火系统的现状更令人担忧, 从调查情况看, 存在问题还是相当严重的。某省对394幢高层建筑消防设施检查结果: 23幢合格, 占7.6%, 42幢基本合格, 占13.8%, 水消防系统合格率约为20%; 某市对83幢高层建筑消防设施检查结果: 全面符合消防要求的占20%; 其中消火栓系统合格率为31.75%, 自动喷水灭火系统合格率为27.78%。此种状态, 其它地区也较普遍存在, 只是程度不同而已。火灾案例和调查发现的问题, 究其原因, 除一些属于产品质量和设计不符合规范要求外, 大都属于系统工程施工质量不佳、 竣工验收不严、 维护管理差所致。主要表现在: 一是施工队伍素质差, 工程质量难以确保系统功能, 在施工中造成系统关键部件损伤的现象也时有发生; 二是竣工验收无统一的、 科学的程序和标准, 大多数工程验收是采用参观、 听汇报、 评议等一般做法, 缺乏技术依据, 故难以把好验收关; 三是维护管理差, 大多数工程交付使用后, 无维护管理制度, 更谈不上日常维护管理, 有的虽有管理人员, 但大多数不懂专业, 既发现不了隐患, 更谈不上排除隐患和故障。本规范的编制, 为施工、 使用单位和消防机构提供了一本科学的、 统一的技术标准; 为解决自动喷水灭火系统应用中存在的问题, 以确保系统功能, 使其在保护人身和财产安全中发挥更大作用, 具有重要的意义。1.0.2 本条规定了本规范的适用范围。其适用范围与国家标准自动喷水灭火系统设计规范GB50084规定基本一致, 不同的是, 本规范未强调不适用范围, 主要考虑了以下几方面的因素。本规范是一本专业技术规范, 主要对自动喷水灭火系统工程施工、 竣工验收、 维护管理三个主要环节中的技术要求和工作程序做了规定, 不涉及使用场所等问题。自动喷水灭火系统是一门较成熟的技术, 用于不同场所的主要系统类型, 其结构、 性能特点、 使用要求已经定型, 短期内不会有大的变化; 规范编制中根据当前应用的系统类型的结构特点、 工作原理归纳分类, 既掌握了其共同点又突出了个性, 就工程施工、 竣工验收、 维护管理中对系统功能影响较大的主要技术问题都做了明确规定, 实施时, 对同一类型系统来讲, 不同应用场所对其效果没有多大影响, 只要按本规范执行, 就能确保系统功能, 达到预期目的。就当前掌握的资料, 尚无必要和依据对其不适用范围做明确规定。1.0.3 本条阐明本规范是与国家标准自动喷水灭火系统设计规范GB50084配套的一本专业技术法规, 在建筑物或构筑物设置自动喷水灭火系统, 其系统工程施工、 竣工验收、 维护管理应按本规范执行。至于系统设计应按国家标准自动喷水灭火系统设计规范GB50084执行; 相关问题还应按国家标准建筑设计防火规范GBJ16、 高层民用建筑设计防火规范GB50045、 汽车库、 修车库、 停车场设计防火规范GB50067、 人民防空工程设计防火规范GB50098等有关规范执行。另外, 由于自动喷水灭火系统组件中应用其它定型产品较多, 如消防水泵、 报警控制装置等, 在本规范制订中是针对整个系统的功能而统一考虑的, 与专业规范相比, 只是原则性要求, 因而在执行中, 遇到问题, 还应按国家现行标准及规范, 如国家标准工业金属管道工程施工及验收规范GB50235、 火灾自动报警系统施工验收规范GB50166、 机械设备安装工程施工及验收通用规范GB50231、 压缩机、 风机、 泵安装工程施工及验收规范GB50275等专业规范执行。2 术 语本章内容是根据1991年国家技术监督局、 建设部关于”工程建设国家标准发布程序问题的商谈纪要”的精神和”工程建设技术标准编写暂定办法”中的有关规定编写的。主要拟定原则是: 列入本标准的术语是本规范专用的, 在其它规范标准中未出现过的; 对于在本规范中出现较多, 其定义不统一或不全面, 执行中容易造成误解, 有必要列出的, 也择重考虑列出。在具体定义中, 根据”确定术语的一般原则与方法”、 ”标准化基本术语”的有关规定, 全面分析、 抓住实质、 突出特性, 尽量做到定义准确、 简明、 易懂, 同时考虑国内长期以来工程技术人员的习惯性和术语的通用性, 避免重复与矛盾。本规范的七条术语, 这里不逐条予以说明。3 基本规定3.1 质量管理3.1.1 按自动喷水灭火系统的特点, 对分部、 分项工程进行划分。3.1.2 本条对施工企业的资质要求作出了规定。近年来, 随着自动喷水灭火系统的应用日渐广泛, 消防工程施工企业发展很快, 近二十年来, 我们调查了解的情况是: 由于施工企业的管理水平较差, 施工专业技术人员的素质不高, 以及大多数施工企业根本不重视技术, 造成工程质量差的问题较多。已安装的系统不能开通; 有的因安装工人不懂产品结构和技术性能, 安装中造成关键性部件损伤, 致使系统发生误动; 有的因安装质量差而发生水害, 有的又未能及时修理、 排除故障, 而被迫关闭整个系统, 等等。根据消防工程的特殊性, 对系统施工队伍的资质要求及其管理问题作统一的规定是必要的, 因此在总结各方面实践经验和参考相关规范的基础上拟定了本条规定。施工队伍的素质是确保工程施工质量的关键, 这是不言而喻的。强调专业培训、 考核合格是资质审查的基本条件, 要求从事自动喷水灭火系统工程施工的技术人员、 上岗技术工人必须经过培训, 掌握系统的结构、 作用原理、 关键组件的性能和结构特点、 施工程序及施工中应注意的问题等专业知识, 确保系统的安装、 调试质量, 保证系统正常可靠地运行。3.1.3 施工方案对指导工程施工和提高施工质量, 明确质量验收标准很有效, 同时监理或建设单位审查利于互相遵守, 故对它提出要求。按照建设工程质量管理条例精神, 结合建筑工程施工质量验收统一标准GB50300, 抓好施工企业对项目质量的管理, 因此施工单位应有技术标准和工程质量检测仪器、 设备, 实现过程控制。3.1.4 本条规定了系统施工前应具备的技术、 物质条件。拟定本条时, 参考了国家标准建筑给水排水及采暖工程施工质量验收规范GB50242和工业金属管道工程施工及验收规范GB50235的相关内容, 总结了国内近年来一些消防工程公司在施工过程中的一些实际做法和经验教训, 进行了全面的综合分析。这些规定是施工前应具备的基本条件。还规定了施工图及其它技术文件应齐全, 这是施工前必备的首要条件。条文中其它有关技术文件没有列出相关名称, 主要考虑到当前各地做法和要求尚难以统一, 这些文件包括: 产品明细表、 施工程序、 施工技术要求、 工程质量检验制度等, 现在作原则性的规定有利于执行。技术交底过去未引起足够的重视, 有的做了也不太严格、 仔细, 施工质量得不到保证, 本条规定向监理( 建设) 单位技术交底, 便于对施工过程进行监督, 保证施工质量。施工的物质准确充分、 场地条件具备, 与其它工程协调得好, 能够避免一些影响工程质量的问题发生。3.1.5 为保证工程质量, 强调施工单位无权任意修改设计图纸, 应按批准的工程设计文件和施工技术标准施工。3.1.6 本条较具体规定了系统施工过程质量控制的主要方面。一是按施工技术标准控制每道工序的质量, 二是施工单位每道工序完成后除了自检、 专职质量检查员检查外, 还强调了工序交接检查, 上道工序还应满足下道工序的施工条件和要求; 同样相关专业工序之间也应进行中间交接检验, 使各工序和各相关专业之间形成一个有机的整体; 三是工程完工后应进行调试, 调试应按自动喷水灭火系统的调试规定进行。3.1.8 对系统组件、 管件及其它设备、 材料进行现场检查, 对提高工程质量是非常必要的, 检查不合格者不得使用是确保工程质量的重要环节, 故在此加以要求。3.1.9 对分部工程质量验收的人员加以明确, 便于操作。同时提出了填写工程验收记录要求。3.2 材料、 设备管理3.2.1 本条规定了施工前应对自动喷水灭火系统采用的喷头、 阀门、 管材、 供水设施及监测报警设备等进行现场检查。从近十年系统应用的实际情况看, 自动喷水灭火系统产品生产厂家存在送检取证与实际生产销售的产品质量不一致, 劣质产品流行, 个别厂家甚至买合格产品去送检, 以及个别用户因考虑经济或其它原因而随意更换设计选用产品等现象屡有发生, 因产品质量问题而造成系统误喷、 误动作, 影响到系统的可靠性和灭火效果。因此, 系统选用的各种组件和材料到达施工现场后, 施工单位和建设单位还应主动认真地进行检查验收, 把隐患消灭在安装前, 这样做对确保系统功能是至关重要的。对系统选用的一般组件和材料, 如各种阀门、 压力表、 加速器、 空气压缩机、 管材管件及稳压泵、 消防气压给水设备等供水设施提出了一般性的质量保证要求和规定, 现场应检查其产品是否与设计选用的规格、 型号及生产厂家相符, 各种技术资料、 出厂合格证等是否齐全。把消防水泵、 稳压泵、 水泵接合器列入系统组件; 并把近年来在不少系统工程中设计采用的自动排气阀、 信号阀、 多功能水泵控制阀、 止回阀、 减压阀、 泄压阀等配件也列入了质量监督的内容。主要是根据应用中的自动喷水灭火系统的总体、 合理的结构; 并根据这些产品在系统中的作用两方面因素来确定的。消防水泵、 水泵接合器是给自动喷水灭火系统提供灭火剂水的设备, 稳压泵是保持系统在准工作状态下符合设计水压要求的专用设备, 把它们列为系统组件并规定相应要求是合理的。这里应特别强调的是, 消防水泵一是指专用消防水泵, 二是指达到国家标准消防泵性能要求和试验方法GB6245要求的普通清水泵。过去没有引起消防界的重视、 一贯的认为和作法是普通清水泵就能够作消防水泵, 错误认识必须纠正。消防水泵在性能上特别强调的是它的可靠性和稳定性及启动的灵敏性。消防水泵一般是平时备而不用, 一旦使用场所发生火灾, 它就应灵敏启动、 并快速达到额定工作压力和流量要求的工作状态。国内外的自动喷水灭火系统工程, 因为供水不能达到要求而致使系统在火灾时不起作用或灭火效果不佳的教训很多。3.2.2 本条对自动喷水灭火系统采用的管材、 管件安装前应进行现场外观检查进行了规定, 系参考国家标准工业金属管道工程施工及验收规范GB50235有关条文改写。该规范中的管材及管件的检验一章, 涉及的是高、 中、 低压及各种材质的管材管件的检验, 而自动喷水灭火系统涉及的只是低压, 且大多是镀锌钢管, 故根据自动喷水灭火系统的基本要求, 结合国家标准工业金属管道工程施工及验收规范GB50235的有关规定, 对系统选用的管材、 管件提出了一般性的现场检查要求。本条规定镀锌钢管要使用热镀锌钢管是为了与设计规范一致; 同时也提醒有关单位的工程技术人员, 系统中采用冷镀锌管是不允许的。当前市场上销售的一些管材, 尺寸不能满足要求, 因此对钢管的内外径提出了要求。3.2.3 本条对喷头在施工现场的检查提出了要求。总的原则是既能保证系统采用喷头的质量, 又便于施工单位实施的基本检查项目。国家标准自动喷水灭火系统 第1部分: 洒水喷头GB5135.1, 对喷头的检验提出了19条性能要求, 23项性能试验, 包括喷头的外观检查、 密封性能、 布水性能、 流量特性系数、 功能试验、 水冲击试验、 振动试验、 高低温试验、 静态动作温度试验、 SO2 腐蚀、 应力腐蚀、 盐雾腐蚀、 工作荷载、 框架强度、 热敏感元件强度, 溅水盘强度、 疲劳强度、 热稳定性能、 机械冲击、 环境温度试验以及灭火试验等。尽管3.2.1条中对喷头提出了严格的质量要求, 要求采用经国家消防产品质量监督检验中心检测合格的喷头, 但这仅仅是对生产厂家按国家标准自动喷水灭火系统 第1部分: 洒水喷头GB5135.1的规定所做的型式试验的送检产品而言, 多年来喷头的实际生产、 应用表明, 由于生产厂家在喷头出厂前未严格进行密封性能等基本项目的检测试验或因运输过程的振动碰撞等原因造成的隐患, 致使喷头安装后漏水或系统充水后热敏元件破裂造成误喷等不良后果, 为避免这类现象发生, 本款要求施工单位除对喷头进行外观检查外, 还应对喷头做一项最重要最基本的密封性能试验。这条规定是必要而且可行的。其试验方法按国家标准自动喷水灭火系统 第1部分: 洒水喷头GB5135.1的规定, 喷头在一定的升压速率条件下, 能承受3.0MPa静水压3min, 无渗漏。为便于施工单位执行, 本条未对升压速率做规定, 仅要求喷头能承受3.0MPa静水压3min, 在喷头密封件处无渗漏即为合格。条文中”每批”是指同制造厂、 同规格、 同型号、 同时到货的同批产品。3.2.4 本条主要是与相应的产品国家标准自动喷水灭火系统 第1部分: 洒水喷头GB5135.1, 自动喷水灭火系统 第2部分: 湿式报警阀、 延迟器、 水力警铃GB5135.2和自动喷水灭火系统 第5部分: 雨淋报警阀GB5135.5保持一致, 更便于执行。本条对阀门及其附件, 特别是报警阀门及其附件在施工现场的检验作出了规定。阀门及其附件系指报警阀、 水源控制阀、 止回阀、 信号阀、 排气阀、 闸阀、 电磁阀、 泄压阀以及水力警铃、 延迟器、 水流指示器、 压力开关、 压力表等, 为了保证这些零配件的安装质量, 施工前必须按标准逐一检查, 对其中的重要组件报警阀及其附件, 因为由厂家配套供应, 且零配件很多, 施工单位安装前除检查其配套齐全和合格证明材料外, 还应逐个进行渗漏试验, 以保证报警阀安装后的基本性能。试验方法按照国家标准自动喷水灭火系统 第2部分: 湿式报警阀、 延迟器、 水力警铃GB5135.2的规定, 除阀门进、 出水口外, 堵住阀门其余各开口, 阀瓣关闭, 充水排除空气后, 在阀瓣系统侧加2倍额定工作压力的静水压, 保持5min, 根据置于阀下面的纸是否有湿痕来判断是否渗漏, 无渗漏为合格。3.2.5 本条是根据近年来在系统工程中进一步完善了系统的结构, 采用了不少有利于确保系统功能的新产品、 新技术; 认真分析了收集到的技术资料和各地公安消防部门、 工程设计和工程建设应用单位的意见, 对系统使用的自动监测装置和电动报警装置提出了现场的检查要求。这些装置包括自动监测水池水箱的水位, 干式喷水灭火系统的最高、 最低气压, 预作用喷水灭火系统的最低气压, 水源控制阀门的开闭状况以及系统动作后压力开关、 水流指示器、 自动排气阀、 减压阀、 多功能水泵控制阀、 止回阀、 信号阀、 水泵接合器的动作信号等, 所有监测及报警信号均汇集在建筑物的消防控制室内, 为了安装后不致发生故障或者发生故障时便于查找, 施工前应检查水流指示器、 水泵接合器、 多功能水泵控制阀、 减压阀、 止回阀这些装置的各种标志, 并进行主要功能检查, 不合格者不得安装使用。4 供水设施安装与施工此次修订依据国家标准建筑工程施工质量验收统一标准GB50300, 对施工项目划分为主控项目和一般项目。主控项目指建筑工程中对安全、 卫生、 环境保护和公众利益起决定性作用的检验项目, 本规范的主控项目是指对自动喷水灭火系统功能起决定性作用的项目。一般项目指除主控项目以外的检验项目。4.1 一般规定4.1.1 本条主要对消防水泵、 水箱、 水池、 气压给水设备、 水泵接合器等几类供水设施的安装作出了具体的要求和规定, 当前自动喷水灭火系统主要采用这几类供水方式。由于施工现场的复杂性, 浮土、 麻绳、 水泥块、 铁块等杂物非常容易进入管道和设备中。因此自动喷水灭火系统的施工要求更高, 更应注意清洁施工, 杜绝杂物进入系统。例如1985年, 某设计研究院曾在某厂做雨淋系统灭火强度试验, 试验现场管道发生严重堵塞, 使用了150t水冲洗, 都冲洗不净。最后只好重新拆装, 发现石块、 焊渣等物卡在管道拐弯处、 变径处, 造成水流明显不畅。因此本条强调安装中断时敞口处应做临时封闭, 以防杂物进入未安装完毕的管道与设备中。4.1.2 本条对消防供水设施的防护措施和安装位置提出了要求。在实际工程中存在消防泵泵轴未加防护罩等不安全因素; 水泵房没有排水设施或排水设施排水能力有限、 通风条件不好等因素, 这些因素对于供水设施的操作和维护都有影响。4.1.3 本条规定消防用水直接与市政或生活供水连接时, 为了防止消防用水污染生活用水, 应安装倒流防止器。倒流防止器分为不带过滤器的倒流防止器和带过滤器的倒流防止器, 前者由进水止回阀、 出水止回阀和泄水阀三部分组成, 后者由带过滤装置的进水止回阀、 出水止回阀和泄水阀三部分组成。倒流防止器上有特定的弹簧锁定机构, 泄水阀的”进气排水”结构能够预防背压倒流和虹吸倒流污染。4.1.4 本条对供水设施安装时的环境温度作了规定, 其目的是为了确保安装质量、 防止意外损伤。供水设施安装一般要进行焊接和试水, 若环境温度低于5, 又未采取保护措施, 由于温度剧变、 物质体态变化而产生的应力极易造成设备损伤。4.2 消防水泵安装4.2.1 本条对消防水泵安装前的要求作出了规定。为确保施工单位和建设单位正确选用设计中选用的产品, 避免不合格产品进入自动喷水灭火系统, 设备安装和验收时注意检验产品合格证和安装使用说明书及其产品质量是非常必要的。4.2.2 本条规定的消防水泵安装要求, 是直接采用现行国家标准机械设备安装工程施工及验收通用规范GB50231、 压缩机、 风机、 泵安装工程施工及验收规范GB50275的有关规定。4.2.3 本条对吸水管及其附件安装提出了要求, 不应采用没有可靠锁定装置的蝶阀, 其理由是一般蝶阀的结构, 阀瓣开、 关是用涡杆传动, 在使用中受振动时, 阀瓣容易变位, 改变其规定位置, 带来不良后果。美国NFPA13也有相关规定。本次修订, 考虑到蝶阀在国内工程中应用较多、 且有诸如体积小、 占用空间位置小、 美观等特点, 只要克服其原结构不能锁定的问题, 有可靠锁定装置的蝶阀, 用于自动喷水灭火系统应允许。本条修订是符合国情的。关于蝶阀的选用, 从当前已做好的工程反馈回来的情况看, 对夹式蝶阀在管道充满水后存在很难开闭甚至无法开闭的情况, 这与对夹式蝶阀的构造有关, 可能给系统造成隐患, 故不允许使用对夹式蝶阀。消防水泵吸水管的正确安装是消防水泵正常运行的根本保证。吸水管上应安装过滤器, 避免杂物进入水泵。同时该过滤器应便于清洗, 确保消防水泵的正常供水。吸水管上安装控制阀是便于消防水泵的维修。先固定消防水泵, 然后再安装控制阀门, 以避免消防水泵承受应力。当消防水泵和消防水池位于独立基础上时, 由于沉降不均匀, 可能造成消防水泵吸水管受内应力, 最终应力加在消防水泵上, 将会造成消防水泵损坏。最简单的解决方法是加一段柔性连接管(见图1)。消防水泵吸水管安装若有倒坡现象则会产生气囊, 采用大小头与消防水泵吸水口连接, 如果是同心大小头, 则在吸水管上部有倒坡现象存在。异径管的大小头上部会存留从水中析出的气体, 因此应采用偏心异径管, 且要求吸水管的上部保持平接(见图2)。美国NFPA 20第2.9.6条也明确规定: 吸水管应当精心敷设, 以免出现漏气和气囊现象, 其中任何一种现象均可严重影响消防水泵的运转。 图1 消防水泵消除应力的安装示意图( 摘自NFPA20) 1.消防水池; 2. 进水弯头1.2 m1.2 m的方形防涡流板, 高出水池底部距离为吸水管径的1.5倍, 但最小为152 mm; 3. 吸水管; 4. 防冻盖板; 5. 消除应力的柔性连接管; 6. 闸阀; 7. 偏心异径接头; 8. 吸水压力表; 9. 卧式泵体可分式消防泵; 10. 自动排气装置; 11.出水压力表; 12. 渐缩的出水三通; 13.多功能水泵控制阀或止回阀; 14. 泄压阀; 15. 出水管; 16. 泄水阀或球形滴水器; 17. 管道支座; 18. 指示性闸阀或指示性蝶阀 图2 正确和错误的水泵吸水管安装示意图4.2.4 本条对消防水泵出水管的安装要求作了规定。消防水泵组的总出水管上强调安装泄压阀, 主要考虑了自动喷水灭火系统在日常维护管理中, 消防水泵启停和系统试验较频繁, 经常发生非正常承压, 没有泄压阀很容易造成管道崩裂现象。例如某高层建筑, 高压自动喷水灭火系统的消防水泵扬程达125m, 在安装调试阶段开泵前没有将回水阀打开, 结果造成系统底部的钢制管件崩裂。压力表的缓冲装置能够是缓冲弯管, 或者是微孔缓冲水囊等方式, 既可保护压力表, 也可使压力表指针稳定。多功能水泵控制阀由阀体、 阀盖、 膜片座、 膜片、 主阀板、 缓闭阀板、 衬套、 阀杆、 主阀板座、 缓闭阀板座和控制管系统等零部件组成。具有水力自动控制、 启泵时缓开、 停泵时先快闭后缓闭的特点, 兼有水泵出口处水锤消除器、 闸(蝶)阀、 止回阀三种产品的功能, 有利于消防水泵自动启动和供水系统安全; 多功能水泵控制阀结构性能应符合多功能水泵控制阀CJ/T167的规定,它是一种新型两阶段关闭的阀门,现实际工程中应用很多, 故增加该阀的安装要求。 4.3 消防水箱安装和消防水池施工4.3.1 本条规定的消防水池、 消防水箱的施工和安装, 是直接采用现行国家标准给水排水构筑物施工及验收规范GBJ141、 建筑给水排水及采暖工程施工质量验收规范GB50242的有关规定。4.3.2 消防水备而不用, 特别是消防专用水箱, 水存的时间长了, 水质会慢慢变坏, 增加杂质。除锈、 防腐做得不好, 会加速水中的电化学反应, 最终造成水箱锈损, 因此本条作了相应的规定。4.3.3 消防水池、 消防水箱安装完毕后应有供检修用的通道, 通道的宽度与现行国家标准建筑给水排水设计规范GB50015一致。日常的维护管理需要有良好的工作环境。本条提出的水池( 箱) 间的主要通道、 四周的检修通道是保证维护管理工作顺利进行的基本要求。4.3.4 本条规定的目的要确保储水不被污染。消防水池、 消防水箱的溢流管、 泄水管排出的水应间接流入排水系统。规范组调研时曾发现有的施工单位将溢流管、 泄水管汇集后, 没有采取任何隔离措施直接与排水管连接。正确施工是将溢流管、 泄水管排出的水先直接排至水箱间地面, 再经过地面的地漏将水排走。而使用单位为使地面不湿, 用软管一端连接溢流管、 泄水管, 另一端直接插入地漏, 这种不正确的使用现象屡见不鲜。因此本条单独列出, 以引起施工单位及使用单位的重视。4.4 消防气压给水设备和稳压泵安装本节对消防气压给水设备和稳压泵的安装要求作了规定。消防气压给水设备作为一种提供压力水的设备在中国经历了数十年的发展和使用, 特别是近十年来经过研究和改进, 日趋成熟和完善。产品标准已制订、 发布、 实施, 一般生产该类设备的厂家都是整体装配完毕, 调试合格后再出厂, 因此在设备的安装过程中, 只要不发生碰撞且进水管、 出水管、 充气管的标高、 管径等符合设计要求, 其安装质量是能够保证的。对稳压泵安装前的要求作出了规定, 主要为确保施工单位和建设单位正确选用设计中选用的产品, 避免不合格产品进入自动喷水灭火系统, 设备安装和验收时注意检验产品合格证和安装使用说明书及其产品质量是非常必要的。而且要求稳压泵安装直接采用现行国家标准机械设备安装工程施工及验收通用规范GB50231、 压缩机、 风机、 泵安装工程施工及验收规范GB50275的有关规定。4.5 消防水泵接合器安装4.5.1 本条规定主要强调消防水泵接合器的安装顺序, 特别重要的是止回阀的安装方向一定要保证水经过接合器进入系统。规范编制组曾在北京地区调研, 据北京市消防局火调处、 战训处介绍, 发现数例将消防水泵接合器中的止回阀安装反, 造成无法向系统内补水的事例。主要原因是安装人员和基层的管理人员不清楚消防水泵接合器的作用造成的。因此强调安装顺序和方向是很有必要的。随着消防水泵接合器新产品的不断涌现且被采纳, 此条文不完全适用于现阶段各种产品的使用, 增加”整体结构的消防水泵接合器”的安装要求。4.5.2 消防水泵接合器主要是消防队在火灾发生时向系统补充水用的。火灾发生后, 十万火急, 由于没有明显的类别和区域标志, 关键时刻找不到或消防车无法靠近消防水泵接合器, 不能及时准确补水, 造成不必要的损失, 这种实际教训是很多的, 失去了设置消防水泵接合器的作用。墙壁消防水泵接合器安装位置不宜低于0.7m是考虑消防队员将水龙带对接消防水泵接合器口时便于操作提出的, 位置过低, 不利于紧急情况下的对接。国家标准图集消防水泵接合器安装99S203中, 墙壁式消防水泵接合器离地距离为0.7m, 设计中多按此预留孔洞, 本次修订将原来规定的1.1m改为0.7m是为了协调统一。为与国家标准建筑设计防火规范GBJ16相关条文适应, 消防水泵接合器与门、 窗、 孔、 洞保持不小于2.0m的距离。主要从两点考虑: 一是火灾发生时消防队员能靠近对接, 避免火舌从洞孔处燎伤队员; 二是避免消防水龙带被烧坏而失去作用。4.5.3 地下消防水泵接合器接口在井下, 太低不利于对接, 太高不利于防冻。0.4m的距离适合1.65m身高的队员俯身后单臂操作对接。太低了则要到井下对接, 不利于火场抢时间的要求。冰冻线低于0.4m的地区可由设计人员选用双层防冻室外阀门井井盖。4.5.4 本条规定阀门井应有防水和排水设施是为了防止井内长期灌满水, 阀体锈蚀严重, 无法使用。5 管网及系统组件安装5.1 管网安装5.1.1 本条对系统管网选用的钢管材质作了明确的规定, 是根据国内在工程施工时因管材随意选用, 造成质量问题而提出的。 随着人民生活水平的提高, 有的自动喷水灭火系统工程中使用了铜管、 不锈钢管等其它管材, 它们的性能指标、 安装使用要求应符合相应技术标准的要求, 在注中加以说明。5.1.2 本条规定主要研究了国内外自动喷水灭火系统管网连接技术的现状及发展趋势; 规范实施后各地反映出的系统施工管网安装中出现的问题; 国内新管件开发应用情况等, 同时考虑了与设计规范内容保持一致。管网安装是自动喷水灭火系统工程施工中, 工作量最大, 也是工程质量最容易出现问题和存在隐患的环节。管网安装质量的好坏, 将直接影响系统功能和系统使用寿命。对管道连接方法的规定, 是从确保管网安装质量、 延长使用寿命出发, 在充分考虑国内施工队伍素质、 国内管件质量、 货源状况的基础上, 尽量提高要求。取消焊接, 不但是因为焊接直接破坏了镀锌管的镀锌层, 加速了管道锈蚀; 而且是不少工程采用焊接, 不能保证安装质量要求, 隐患不少, 为确保系统施工质量必须取消焊接连接方法。本规定增加了沟槽式管件连接方法, 沟槽式管件是中国1998年开发成功并及时投放市场的新型管件, 它具有强度高、 安装维护方便等特点, 适合用于自动喷水灭火系统管道连接。5.1.3 本条对管网安装前应对其主要材料管道进行校直和净化处理作了规定。管网是自动喷火灭火系统的重要组成部分, 同时管网安装也是整个系统安装工程中工作量最大、 较容易出问题的环节, 返修也是较繁杂的部分。因而在安装时应采取行之有效的技术措施, 确保安装质量, 这是施工中非常重要的环节。本条规定的目的是要确保管网安装质量。未经校直的管道, 既不能保证加工质量和连接强度, 同时连成管网后也会影响其它组件的安装质量, 管网造型布局既困难也不美观, 因此管道在安装前应校直。在自动喷水灭火系统安装工程中因未做净化处理而致使管网堵塞的事例是很多的, 因此规定在管网安装前应清除管材、 管件内的杂物。 管道的防腐工作, 一般工程是在管网安装完毕且试压冲洗合格后进行, 但在具有腐蚀性物质的场所, 对管道的抗腐蚀能力要求较高, 安装前应按设计要求对管材、 管件进行防腐处理, 增强管网的防腐蚀能力, 确保系统寿命。5.1.4 沟槽式管件连接是管道连接的一种新型连接技术, 过去在外资企业的自动喷水灭火工程中引进国外产品已开始应用。中国1998年开发成功沟槽式管件, 很快在工程中被采用。把该种连接技术写入规范, 是因为该种连接方式具有施工、 维修方便、 强度密封性能好、 美观等优点; 工程造价与法兰连接相当。沟槽式管件连接施工时的技术要求, 主要是参考生产厂家提供的技术资料和总结工程施工操作中的经验教训的基础上提出的。沟槽式管件连接施工时, 管道的沟槽和开孔应用专用的滚槽机、 开孔机进行加工, 应按生产厂家提供的数据, 检查沟槽和孔口尺寸是否符合要求, 并清除加工部位的毛刺和异物, 以免影响连接后的密封性能, 或造成密封圈损伤等隐患。若加工部位出现破损性裂纹、 应切掉重新加工沟槽, 以确保管道连接质量。加工沟槽发现管内外镀锌层损伤, 如开裂、 掉皮等现象, 这与管道材质、 镀锌质量和滚槽速度有关, 发现此类现象可采用冷喷锌罐进行喷锌处理。机械三通、 机械四通连接时, 干管和支管的口径应有限制的规定, 如不限制开孔尺寸, 会影响干管强度, 导致管道弯曲变形或离位。5.1.5 本条对系统管网连接的要求中首先强调为确保其连接强度和管网密封性能, 在管道切割和螺纹加工时应符合的技术要求。施工时必须按程序严格要求、 检验, 达到有关标准后, 方可进行连接, 以保证连接质量和减少返工。其次是对采用变径管件和使用密封填料时提出的技术要求, 其目的是要确保管网连接后不致于增大系统管网阻力和造成堵塞。5.1.6 本条修订特别强调的是焊接法兰连接, 焊接法兰连接, 焊接后要求必须重新镀锌或采用其它有效防锈蚀的措施, 法兰连接推荐采用螺纹法兰; 焊接后应重新镀锌再连接, 因焊接时破坏了镀锌钢管的镀锌层, 如不再镀锌或采取其它有效防腐措施进行处理, 必然会造成加速焊接处的腐蚀进程, 影响连接强度和寿命。螺纹法兰连接, 要求预测对接位置, 是因为螺纹紧固后, 工程施工经验证明, 一旦改变其紧固状态, 其密封处, 密封性将受到影响, 大都在连接后, 因密封性能达不到要求而返工。5.1.7 本条规定是为了便于系统管道安装、 维修方便而提出的基本要求, 其具体数据与国家标准自喷水灭火系统设计规范GB50084相关条文说明中列举的相同。5.1.8 对管道的支架、 吊架、 防晃支架安装有关要求的规定, 主要目的是为了确保管网的强度, 使其在受外界机械冲撞和自身水力冲击时也不致于损伤; 同时强调了其安装位置不得妨碍喷头布水而影响灭火效果。本规定中的技术数据与国家标准自动喷水灭火系统设计规范GB50084条文说明中推荐的数据要求相同, 其它的一些规定参考了NFPA13 等有关技术资料。 第5款管道设置防晃支架的距离是参考现行国家标准通风与空调工程施工质量验收规范GB50243的有关规定。5.1.9 本条规定主要是为了防止在使用中管网不致于因建筑物结构的正常变化而遭到破坏, 同时为了检修方便, 参考了国家标准工业金属管道工程施工及验收规范GB50235相关条文的规定。5.1.10 本条规定考虑了
