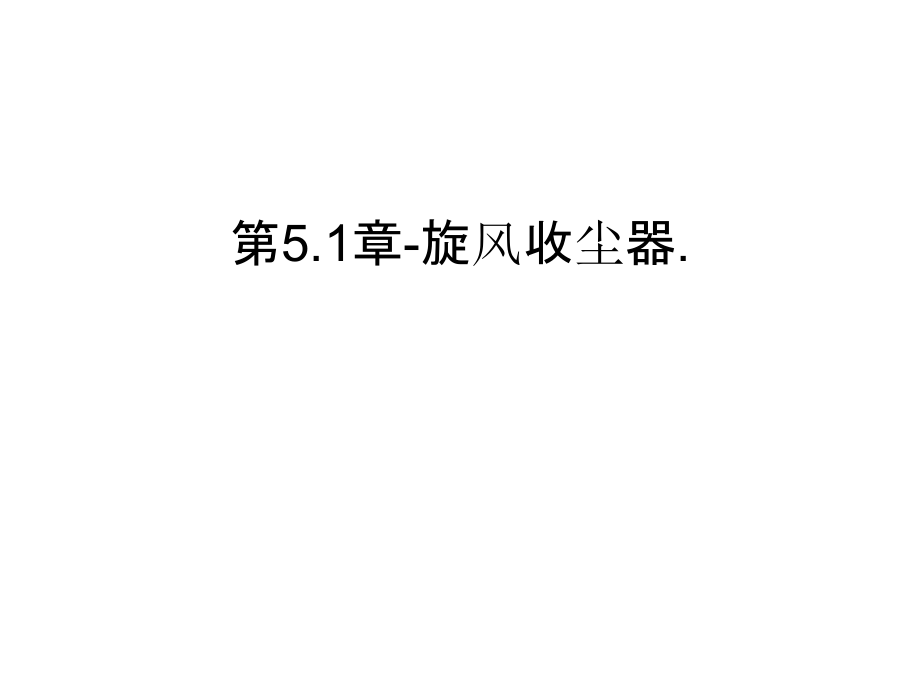

第5.1章-旋风收尘器.幻灯片课件.ppt

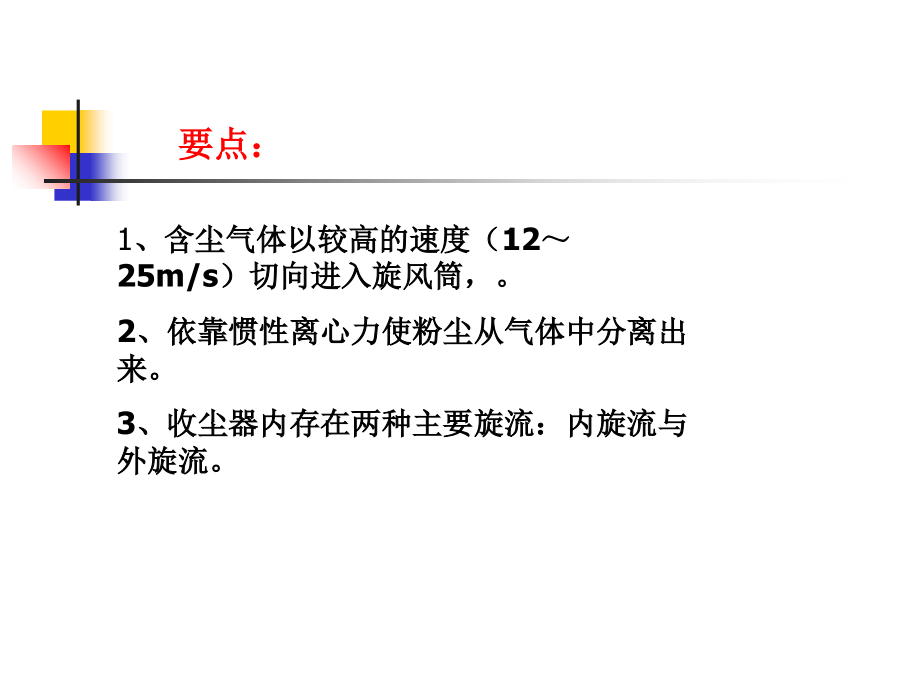

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第5.1章-旋风收尘器.,1,、含尘气体以较高的速度（1225,m/s）,切向进入旋风筒，。,2、依靠惯性离心力使粉尘从气体中分离出来。,3、收尘器内存在两种主要旋流：内旋流与外旋流。,要点：,二、旋风收尘器内气流运动的速度,1、切向速度,u,t,：,u,t,是气流速度中的主要分量，它是,控制气流稳定，使含尘气体产生惯性离心力的主要因素，在,u,t,的作用下，使尘粒由里向外离心沉降。,u,t,u,r,u,t,r,n,=,常数,式中,n,为速度分布指数，,n,=0.50.9,u,t,随着轴心距离的减小而增大，,准自由涡,讨论：,u,t,/r=,常数,u,t,随着轴心距离的减小而减小，,强制涡,1）外旋流处的,u,t,2）内旋流处的,u,t,问题：,2、,u,t,的大小对旋风收尘器工作性能有什么影响？,在内、外旋流交界圆柱面上，,u,t,最大。,实验测试表明：交界圆柱面直径,d,i,=(0.61)d,d,是排气管直径,1、,u,t,最大位置在何处？,2、径向速度,u,r,径向速度可使尘粒沿半径方向由外向里推至旋流中心，阻碍尘粒的沉降。径向速度愈大，分离效率就愈低,目前对它的研究还在进行中，由实验得出以下结论：,u,r,较,u,t,和,u,z,小得多。,外旋流处,u,r,是向心的；内旋流处,u,r,由轴心向外流动。,u,t,u,r,u,z,在近壁处向下，在中心区域向上，且数值较大。,实验表明：,零轴向速度面与器壁平行，即使在锥体部位，外层流厚度也基本稳定。,3、轴向速度,u,z,三、压力分布,测量器内各点压强表明：,1、由于旋流的影响，气体沿径向的压强分布曲线似抛物线。,2、器壁附近压强最高，往中心逐渐降低，到核心气流处降为,负压。,问题：,1、筒壁漏孔或底部轴心处有漏孔，分别会出现什么现象？,四、旋风收尘器的类型,按结构形式分：,旁路型,（,CLP）,扩散式,（,CLK）,蜗旋型,组合式,螺旋型,（CLT/A）,普通型,（,CLT）,按出风方式分：,水平出风：,x,型，一般为吸入式，负压操作,上部出风：,Y,型，一般为压力式，正压操作,上部出风(,Y,型）,水平出风(,X,型）,按进气方向分,切向进气口,蜗壳切向进气口,轴向进气口,按气体在器内旋转方向分,左旋转：,N,型（器顶俯视为,逆时针,）,右旋转：,S,型（器顶俯视为,顺时针,）,1、,CLT/A,型旋风收尘器,普通型,（,CLT）,螺旋型,（CLT/A）,问题：,CLT/A,与,CLT,相比较结构上有哪些不同？为何要做这样的设计？,要点：,1）进口气流以倾下,15,0,切向进入，筒体顶盖装有,15,0,螺旋型导向板。,2）排气管较深。,3）筒体结构细而长，锥形角度较小。,4）该收尘器适于捕集大于,10,m,的粉尘，,8085,5）,与,CLT,型相比，阻力稍高，但收尘效率也较高。,2、蜗旋式型旋风收尘器,问题,：,蜗旋式型旋风收尘器的进气方式优势何在,？,要点：,1）进口装置为蜗壳状，外缘曲线为渐开线或对数螺旋线。,2）图（,a）,为半圆周型蜗壳，气流引入角为,180,0,图（,b）,为全圆周型蜗壳，气流引入角为,360,0,图（,c）,为带环转进气室旋转,360,0,后引入器内,3.,CLP,型旁路式旋风收尘器,问题：,1、,CLP,与,CLT,相比较结构上有哪些不同？为何要做这样的设计？,2、旁路分离室为何要采用螺旋型或半螺旋型？,（,CLP）,（,CLT）,要点：,1）进气口位置较低。,2）排气管插入较浅，其下端在上、下,粉尘环,的分界面上。,3）筒体外侧设有半螺旋或螺旋型的旁路室。,4）,180,0,蜗壳进气。,5）该收尘器适于捕集大于,5,m,的粉尘，,8590,CLP/A,型,问题,：,CLP/A,型,筒体结构采用双锥体有什么特点？,CLP/B,型,问题,：,CLP/B,型,筒体结构采用单锥体有什么特点？,4、,CLK,型扩散型旋风收尘器,问题：,1、,CLK,型旋风收尘器与其他型式的旋风收尘器相比较结构上有何特点？,2、反射屏的,锥角,大小应如何选取？,要点：,1、,CLK,型旋风收尘器筒体在下部采用倒圆锥。,2、筒体内在下部设置圆锥形反射屏，反射屏的锥角有,45,0,和,60,0,两种。,3、采用,180,0,切向蜗壳进风方式。,4、该收尘器适于捕集大于,10,m,的粉尘，,8892,。,5、,流体阻力较大，约为8001600,Pa；,外形较大。,6、环隙面积是普通旋风收尘器环隙面积的,5倍,，克服了普通选粉收尘器易积灰堵塞的缺点。,5、组合式旋风收尘器,组合式选粉收尘器：,1、处理较大气体量,2、保持较高的收尘效率,3、用多个相同型号及规格的旋风收尘器并联,1）旋风收尘器组,要点：,1、单个选粉收尘器并联组合起来，共用一个灰仓。,2、采用规格和类型相同的旋风筒，通常取,n=28。,3、旋风收尘器组的流体阻力为单筒旋风收尘器 组的1.1倍，处理气体总量为各个单筒处理气 体量之和。,Q=nq,P=1.1,P,问题：,为什么要使进入各个收尘器的气流分布均匀？,2）多管旋风收尘器,将许多小型旋风除尘器(旋风子)并联组合在一个壳体内，所用旋风子的尺寸为,100,mm、150mm、250mm,。,它能捕集510,m,的粉尘，多用于烘干机及回转窑、冷却机的除尘。,多管旋风收尘器的导向装置,螺旋型导向器,花瓣型导向器,要点：,1、多管旋风收尘器是把许多小直径的单筒收尘器并联在一起。,2、由一个总气路进气，一个总的气路排气。,3、采用轴向进气方式，每个小的旋风筒内设有进气导流叶片。,4、气体流量要稳定，气体含尘浓度不大于100,gm,3,，,否则易堵塞,问题：,多管式旋风收尘器在结构设计上要注意的问题有哪些,？,四、旋风收尘器的排灰装置,闪动阀,两级翻板阀,翻板阀,1、重力式排灰装置,2、旋转阀（分格轮）,五、影响旋风收尘器性能的因素,1、旋风收尘器的进口尺寸与形式,直接切向进口,轴向进口,蜗壳切向进口,，,旋风收尘器进口型式，以圆筒体外包的蜗壳结构较为合理。,气流旋转,180,0,后与筒体外缘相切的蜗壳形较好。其主要优点是，进入器体的气体径向厚度减薄，减少了进入气流与排气管的碰撞，从而减少了沿内管外壁沉降的料粒被内旋流带走的量，同时也减少了流体阻力。进气流速一般采用14-20,ms,收尘器入口横断面积对净化效率和流体阻力也有直接影响，高(,h),宽(,b),比大些好，一般,hb2。,高宽比越大，进口气流在径向方向越薄尘粒“沉降”路程越短。,入口管截面积与出口管截面积之比一般为1530为宜。,2、旋风收尘器的筒体直径,收尘器筒体直径,D，,当其它条件相同时，细而长者效率高，但阻力也大大；短而粗者，效率较低，但处理气体量大。,3、旋风收尘器的筒体及锥体的高度,筒体总高包括直筒部分与锥体部分。旋风收尘器的圆筒、圆锥长度取决于排气管下口至排灰口间气流自然旋转的最小高度。从理论分析，要求高度大约为排气管径的14倍，根据经验，圆筒部分高度为0915,D，,圆锥部分高度为23,D。,排气管结构形状对阻力及效率影响不大，而插入深度影响较大，一般插入深度应与气体入口下缘平齐，或稍下一些。由于排气管外围环形空间的小旋流，以及内旋流等相互干扰和交错，情况复杂，粉尘逃逸可能性大，排气管管径小些为好，取,Dd=1525。,4、排气管型式、尺寸及插入深度,这种装置安装在锥体下部成扩散锥状。直径略小于排灰孔使排灰孔与阻气锥底间形成环形缝隙，以便沿壁面旋转向下的粉尘顺利进入储灰箱中。其作用是。隔离内外旋流，消除干扰，使内旋流达不到储灰箱，以防止粉尘被卷起，并能降低储灰箱负压，提高了收尘效率。,5、阻气排尘装置,1）风速的影响,风速过小，粉尘不能获得必要的离心惯性力，会降低收尘效率，风速过大，效率提高不多，反而产生大量无用涡流与乱流，造成阻力急增。,2）气体相对湿度影响,当气体中相对湿度高时，水汽会凝结在收尘器内壁粘结尘粒，影响操作，严重时会将收尘器堵塞。所以当外界气温低或处理气体中相对湿度高时，要采取保温措施。,6、气体性质,气体含尘浓度对收尘效率及阻力均有影响。随着含尘浓度的增加，粉尘凝聚机会增加，收尘效率提高。但含尘浓度过高会使收尘器堵塞，尤其是小直径小锥角旋风收尘器更易堵塞。通常直径600,mm,的收尘器，允许进入气体最高含尘浓度不大于300,gm,3,。；,直径250,mm,的收尘器允许含尘浓度不大于75,lOOgm,3,。,4),气体温度的影响,气体温度影响气体的粘度和密度，从而影响收尘效率。当其它条件一定时，温度高，气体的粘度也高，使分离临界粒径增大。但温度增高使气体密度降低，又可以减小临界直径。因此，温度对收尘效率影响不大。,3）气体含尘浓度影响,1）粉尘的粒度和密度,理论上讲，在一定操作条件下旋风收尘器有一个最小分离粒径即临界粒径，大于这一粒径者效率高,小于这一粒径者效率就很低，甚至大部分分离不出来。通常,5,m,以下,颗粒就很难收捕了。粉尘的密度愈大，分离的最小粒径愈小。因而收尘效率愈高。粉尘的粒度和密度对阻力的影响很小，可以略去不计。,7、粉尘性质,粉尘的粘结性主要影响操作过程。粘结性强的粉尘易团聚，这对收尘效率是有利的，但易造成收尘器内部“挂壁”、“积角”，甚至堵塞。相反，不粘结的粉尘，旋风收尘器操作稳定可靠，允许气体最大含尘浓度可放宽12倍。中等粘结性粉尘(如水泥窑灰、干空气中的水泥粉、石灰石粉及未完全烧尽的煤灰等)，允许气体最大含尘浓度应取小值或减半。对强粘结性粉尘(如石灰粉、石膏、60矿渣粉、相对湿度大的空气中的水泥粉等)，固易于堵塞，不适宜采用旋风收尘器。,2）粉尘的粘结性,粉尘的磨剥性能影响收尘器的使用寿命。对坚硬多,棱角的粒状粉尘(如矿渣石英等)或粗大颗粒，收尘器,内壁应加耐磨材料(如辉绿岩铸石等)加以保护。,3）粉尘的磨剥性能,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
