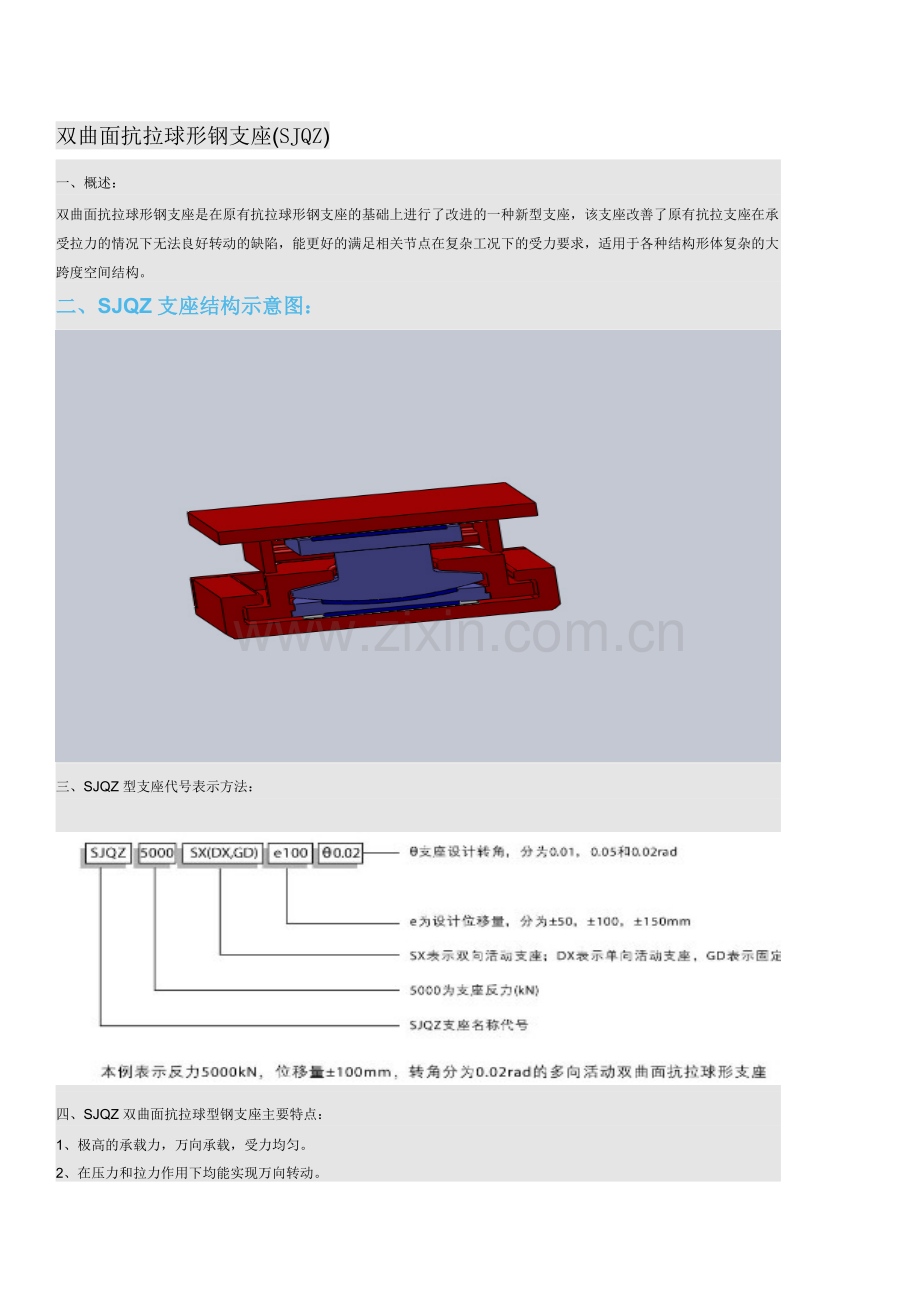

双曲面抗拉球形钢支座(SJQZ)
一、概述：
双曲面抗拉球形钢支座是在原有抗拉球形钢支座的基础上进行了改进的一种新型支座，该支座改善了原有抗拉支座在承受拉力的情况下无法良好转动的缺陷，能更好的满足相关节点在复杂工况下的受力要求，适用于各种结构形体复杂的大跨度空间结构。
二、SJQZ支座结构示意图：

三、SJQZ型支座代号表示方法：

四、SJQZ双曲面抗拉球型钢支座主要特点：
1、极高的承载力，万向承载，受力均匀。
2、在压力和拉力作用下均能实现万向转动。
3、静刚度大，支座本身产生的变形很小。
4、主要适用于结构体复杂的大跨度空间结构.5、耐久性好，正常适用年限100年。
五、SJQZ双曲面抗拉球形钢支座主要技术性能：
1、支座水平摩擦系数≤0.03。
2、支座竖向荷载力1000-30000KN，分为20级。
3、支座转角为0.02rad,0.03rad和0.05rad。
4、支座适用温度-40℃～70℃。
六、SJQZ双曲面抗拉球形钢支座主要规格：

固定(GD)支座示意图
单向(DX)支座示意图
双向（sx）支座示意图

表.1SJQZ单向（DX）支座规格尺寸参数表

注：1与上参数尺寸差异较大的支座可另行设计生产。2用MHP滑板替代PTFE滑板。可以降低支座总体成本。

表2.SJQZ双向（SX）支座规格尺寸参数表

注：1与上参数尺寸差异较大的支座可另行设计生产。2用MHP滑板替代PTFE滑板。可以降低支座总体成本。

表3.SJQZ固定(GD)支座尺寸参数表

注：1与上参数尺寸差异较大的支座可另行设计生产。2用MHP滑板替代PTFE滑板。可以降低支座总体成本。
