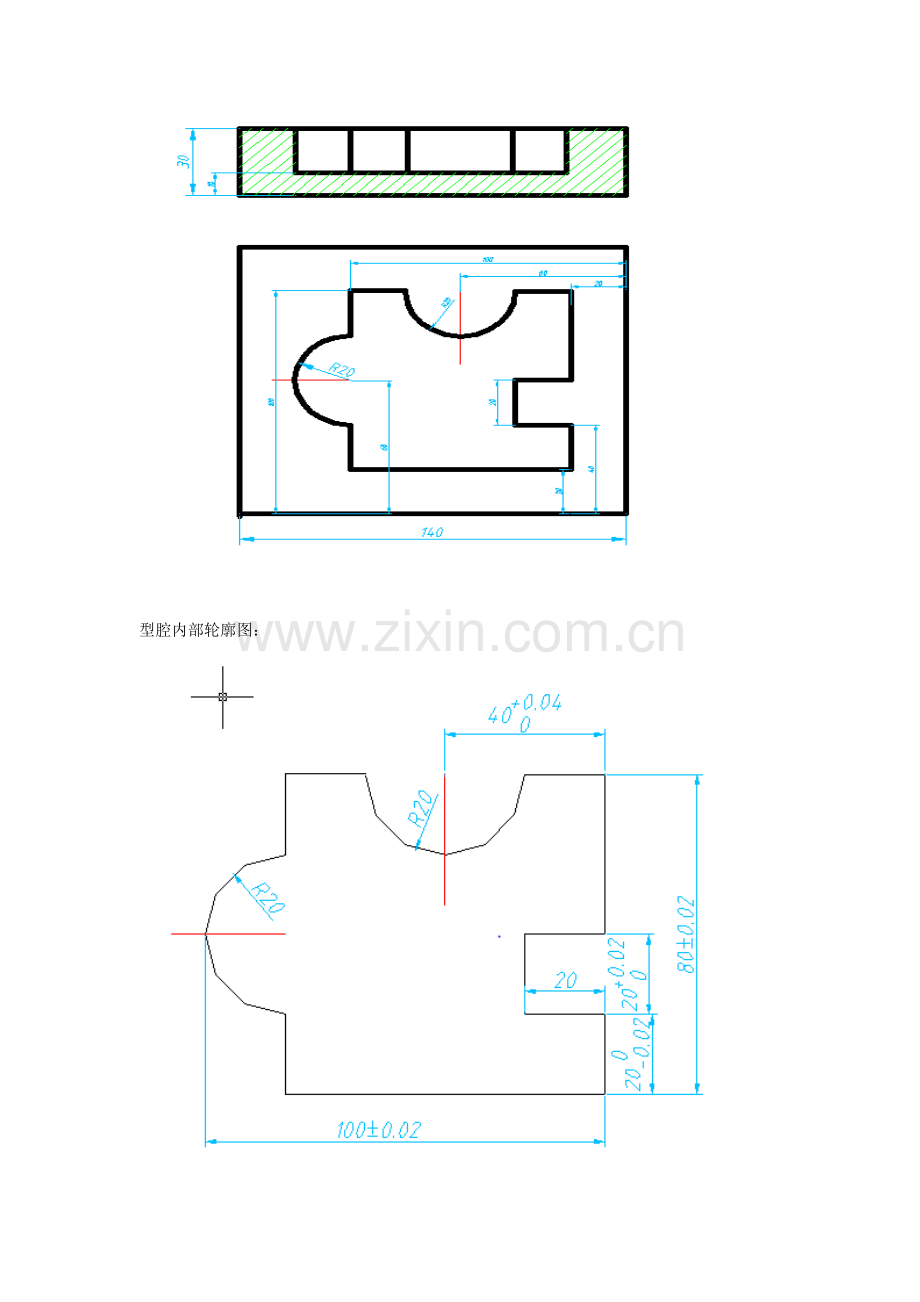

型腔电极设计 下图所示型腔 表面粗糙度Ra1.25 (1)设计加工型腔的精加工工具电极(不采用平动修整的工艺方法)。 (2)根据工艺参数曲线图表确定峰值电流、脉宽及脉间。并说明该规准所能达到的加工效率、电极损耗率及单边侧面放电间隙。 型腔形状、位置尺寸如下图所示: 型腔内部轮廓图: 一、 工具电极形式选择 根据电极外形尺寸的大小与复杂程度、电机结构的工艺性等因素综合考虑, 可分为:整体式电极、组合式电极、镶拼式电极。 组合式电极:在同一个凹模上有多个型孔时,可将多个电极组合在一起,一 次穿孔完成各型孔的加工,这种电极称为组合式电极。 镶拼式电极:形状复杂,整体加工困难的电极,可采用镶拼式结构。 根据工具电极的部分参数及相关要求,择优选择电极形式为整体式电极 二、 选择电参数 在型腔精加工时,需按表面粗糙度(见书本图2-36)来选择脉宽和峰值电流。而表面粗造度应优于R1.25µm,一般都选用窄脉宽和小峰值电流进行加工,从而再可根据图(见书本图2-35,图2-37和图2-38)来查出相应参数选择,如放电间隙、腐蚀速度和电极损耗。 相应参数选择归纳如下表: i峰值 4.3 5.4 10 13 16 21 27 t0脉冲宽度 110 25 7 4 2.7 2.3 2 V单边间隙 0.020 0.025 0.025 0.025 0.020 θ%蚀除速度 3.5 4.5 5 7 8 8 10 S电极损耗 1.2 12 70 80 型腔模的加工比较困难,因为是不通孔加工,工作液循环和电蚀产物排除条件差,工具电极损耗后无法靠主轴进给补偿精度,金属蚀除量大,其次是加工面积变化大,加工过程中店规准的变化范围大,并由于型腔复杂,电极损耗不均匀,对加工精度影响大。因此对型腔模电火花加工,既要求蚀除量大,加工速度高,又要求电极损耗低,并保证所要求得精度和表面粗糙度。 依据精加工的电参数,最主要应注意的是:表面粗糙度、精度(放电间隙)、生产效率和电极损耗。应尽量使腐蚀速度快,电极损耗小,峰值电流小(与尖角有关),所以择优选择第一组数据,i峰=4.3,t0=110,v=0.02,θ%=3.5,s=1.2。 三、 电极尺寸计算 电极尺寸与所加工模具的大小、形状、复杂程度有关;与电极材料、电加工参数、深度、余量及间隙有关。 水平尺寸确定:计算公式为a=A±kb 其中: a为电极水平方向尺寸,b为电极单边缩放量(单边火花放电间隙),K为系数,A为型腔图样上的名义尺寸 设计电极水平尺寸时注意: 1) 型腔图样上的名义尺寸A应取中值尺寸。 2) 计算出的电极尺寸应规定公差,一般可取凹模型孔公差的1/2—1/3 单边放电间隙S=0.02 a为取相应尺寸的中值尺寸 a1=40.02-0.02=40 c=20 a3=100+2X0.02=100.04 a4=20.01-2X0.02=20.97 a5=19.99+2X0.02=20.03 a6=80+2X0.02=80.04 R1=20+0.02=20.02 R2=20-0.02=19.98 将上述尺寸进行标注,而公差可取型腔的1/2,电极零件形状图如下图所示: 根据粗糙度的要求,电极的Ra值要比型腔的Ra值高一档次,故而可取电极Ra0.63。 四、校核电流密度 加工面积小时不宜选择过大的峰值电流,否则放电集中,易于拉弧。一般小面积时以保持3-5 A/cm2,大面积时以保持1-3 A/cm2的视在电流密度为宜。依据这个我们可以知道电流密度适宜。 五、防止产生塌角 考虑到其他因素的影响,如排气孔,充油孔,脉肩等,应在电极相应部位进行适当的加工,尤其是尖角部位,要防止塌角的产生。处理后的电极工具如下图所示: 电极总高度H的确定:(图) H= L1+L2 L1:电极每加工一个型腔,在垂直方向的有效高度,包括型腔深度和电极端面损耗量,并扣除端面加工间隙值。 L2:考虑到加工结束时,电极夹具不和夹具模块或压板发生接触,以及同一电极需重复使用而增加的高度。 六、排气孔和冲油孔的设计 当型腔加工时应及时将电加工过程中产生的气体排出,否则,容易出“放炮”现象。放炮造成的震动容易使工件错位。而且考虑到电火花加工时对工作液的要求, 为了保证加工零件的精度,有时我们还应该适度的开设冲油孔保证工作液,及时进行排屑。型腔加工一般为盲孔加工,排气、排屑比较困难,会影响加工速度、定性和表面质量。在不易排屑的拐角、窄缝处开冲油孔。但冲油孔冲、抽油时应该注意压力不能过大,冲抽油压力一般为20KPA左右,可随深度的增加而增加。冲油压力增加,电极损耗也增加。在蚀除面积较大以及电极端部有凹入的部位开排气孔,孔径一般为φ1-φ2。若为一个孔以上,则孔距一般20-40左右,孔要适当错开。 七、装夹方式确定与校正 根据设计电极参数,考虑到为了方便有效调节电极相对位置等因素,我们可采用如图所示装夹形式。 电极装夹好后必须进行校正才能加工,不仅要调节电极与 工件基准面垂直,而且需在水平面内调节、转动一个角度, 使工具电极的截面形状与将要加工的工件型孔或型腔定位的 位置一致。 校校正常用的几种方法如下:1、当电极直臂面较长时,可用精密角尺对光校正或百分表校正。2、可按电极或电极上固定板端面作辅助基准校正电极,这是使用百分表检验电机与工作台平行度。3、对没有直臂面的电极,在校正时是比较困难的,只有采用精规准、小电流放电打印法,使用电极与工件四周火花放电均匀,已完成校正和找正工作。
