教育部教育管理信息中心
准考证号:_________________ 身份证号: 姓名:
全国“信息技术及应用培训”教育工程试题
《 AutoCAD2007机械设计 》课程试卷C卷
考试时间:120分钟
课程名称: AutoCAD 2007 基地名称:
题号
一
二
三
四
五
总分
得分
客观题部分( 共30 分)
一、 单选题 (15题 每题1分 共15)
1. 在下列选项中,叙述错误的是————。
A:布局空间属设计环境,模型空间属出图环境。
B:单击绘图区下部的标签,可以实现模型与布局空间的切换
C:单击菜单【插入】/【布局】/【来自样板的布局】命令,可以创建布局
D:单击菜单【插入】/【布局】/【创建布局向导】命令,可以创建布局
2. ————具备实物的一切特性,能够完整地表达物体的几何信息。
A:线框模型
B:网格模型
C:实体模型
D:等轴测图
3. 为了能从不同的位置观察三维物体,AutoCAD为用户提供了————功能。
A:视点
B:视口
C:模型
D:布局

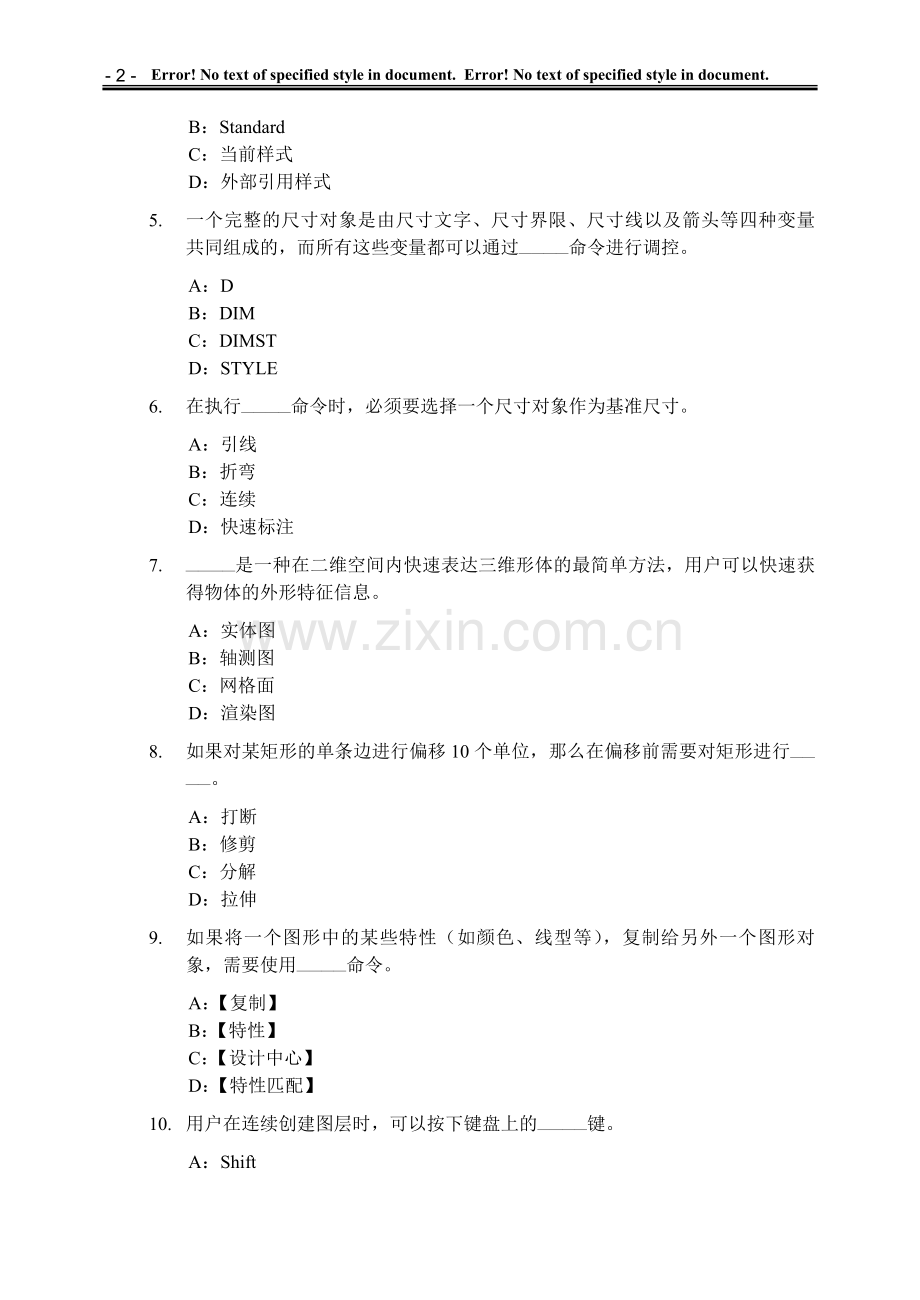

4. 在下列选项中,可以被清除的文字样式是————。
A:ISO-25
B:Standard
C:当前样式
D:外部引用样式
5. 一个完整的尺寸对象是由尺寸文字、尺寸界限、尺寸线以及箭头等四种变量共同组成的,而所有这些变量都可以通过————命令进行调控。
A:D
B:DIM
C:DIMST
D:STYLE
6. 在执行————命令时,必须要选择一个尺寸对象作为基准尺寸。
A:引线
B:折弯
C:连续
D:快速标注
7. ————是一种在二维空间内快速表达三维形体的最简单方法,用户可以快速获得物体的外形特征信息。
A:实体图
B:轴测图
C:网格面
D:渲染图
8. 如果对某矩形的单条边进行偏移10个单位,那么在偏移前需要对矩形进行————。
A:打断
B:修剪
C:分解
D:拉伸
9. 如果将一个图形中的某些特性(如颜色、线型等),复制给另外一个图形对象,需要使用————命令。
A:【复制】
B:【特性】
C:【设计中心】
D:【特性匹配】
10. 用户在连续创建图层时,可以按下键盘上的————键。
A:Shift
B:Ctrl
C:Enter
D:Insert
11. 使用【旋转】命令旋转图形时,下列对图形旋转方向叙述正确的是————。
A:正值逆时针旋转
B:负值逆时针旋转
C:正值顺时针旋转
D:旋转方向不受角度的正负影响
12. 系统默认设置下,是使用————方式绘制矩形的。
A:“面积”
B:“尺寸”
C:“对角点”
D:“中心点”
13. 如果绘制与已知三对象都相切的圆,则需要使用————画圆方式。
A:三点
B:两点
C:相切、相切、半径
D:相切、相切、相切
14. 默认设置下,图形界限的左下角点为————。
A:(1,1)
B:(1,0)
C:(0,0)
D:任意
15. ————功能主要用于控制光标,使其按照用户定义的间距进行移动,从而精确定位目标点。
A:DYN
B:DUCS
C:ORTHO
D:SNAP
二、 多选题 (5题 每题3分 共15分)
1. 在下列选项中,————命令可以标注出形位公差。
A:引线
B:对齐
C:公差
D:基线
2. 如果为闭合的二维几何图形进行布尔运算,那么事先需要使用————命令,将闭合图形转化为面域。
A:Region
B:boundary
C:Pedit
D:Hatch
E:Fill
3. 使用【交点捕捉】功能,可以捕捉————。
A:两条图线的交点
B:图线的起点或端点
C:两条图线的延伸交点
D:图线延长线上的任意一点
E:一条图线和另外一条图线延长线的交点
4. 下列格式中,————是AutoCAD认可的文件格式。
A:*.dwg
B:*.dwt
C:*.dws
D:*.dxf
E:*.dot
5. 当用户指定了圆弧的起点和端点后,只需再定位出————,就可以精确画弧。
A:端点
B:角度
C:半径
D:方向
E:长度
主观题部分( 共70 分)
三、 简答题 (2题 每题6分 共12分)
1. 在AutoCAD中绘制虚线时,有时绘制出的线条依然显示成“实线”状,请简述一下相关的解决办法。
2. 简述图块、面域和实体的概念。
四、 操作题1 (2题 每题9分 共18分)
1、根据视图间的对正关系,绘制下图所示的垫圈二视图。
(平垫圈二视图)
要求:
(1) 新建公制单位文件,并将视图高度调整为80;
(2) 使用【圆】命令绘制主视图轮廓线;
(3) 使用【构造线】、【修剪】和【图案填充】命令绘制侧视图;
(4) 综合【标注样式】、【圆心标记】等命令创建中心线;
(5) 将图形命名存储。
2、根据平垫圈二视图,绘制下图所示的垫圈模型。
(平垫圈模型)
要求:
(1) 将视图切换到三维等轴测视图。
(2) 使用圆柱体命令创建同心圆柱体。
(3) 使用差集命令创建圆孔。
(4) 使用视觉样式命令进行概念着色。
(5) 将图形另名存储。
五、 操作题2 (2题 每题20分 共40分)
1. 根据视图间的对正关系,绘制下图所示的零件三视图。
(操作题一)
要求:
(1)新建公制单位文件,设置图形界限180×120。
(2)使用画线、偏移等命令绘制定位辅助线。
(3)使用画圆、画线、修剪等命令绘制左视图和俯视图。
(4)根据视图间的对正关系,使用画线、修剪等功能绘制主视图。
(5)调整中心线线型、颜色以及显示比例。
(6)标注图形尺寸。
(7)将图形命名存储。
2. 根据刚绘制的零件三视图,使用AutoCAD的正等轴测绘图功能,绘制出零件的等轴测图,绘制效果如下:
(操作题二)
要求:
(1) 打开上题绘制的零件三视图文件。
(2) 设置等轴测图绘图环境,并切换轴测面。
(3) 使用【椭圆】、【修剪】、【直线】等命令绘制底面轮廓图。
(4) 使用【复制】、【修剪】命令绘制顶面轮廓图。
(5) 综合【椭圆】、【修剪】、【直线】和【复制】等命令垂直轮廓。
(6) 最后使用【另存为】命令将图形另名存盘。
试卷(C)答案
客观题部分( 共30 分)
第一题:单选题(15题,每题1分,共15分)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
A
C
A
B
A
C
B
C
D
C
A
C
D
C
D
第二题:多选题(5题,每题3分,共15分)
1
2
3
4
5
AC
AB
ACE
ABCD
ABC
主观题部分( 共70 分)
第三题:简答题(2题,每题6分,共12分)
3. 在AutoCAD中绘制虚线时,有时绘制出的线条依然显示成“实线”状,请简述一下相关的解决办法。
答案:
1,使用【线型】命令进行调整线型的全局比例。
2.使用系统变量LTSCALE进行调整线型比例。
3.使用【特性】命令调整线型的全局比例。
4. 简述图块、面域和实体的概念。
答案:“图块”是多个图形对象的集合,是一个独立的图形单元;“面域”则是一个闭合的二维实心区域,可以看作是一个没有厚度的实体面;“实体”是一个实实在在的物体,具备实物的一切特性。
第四题:操作题1(2题,每题9分,共18分)
1. 根据视图间的对正关系,绘制下图所示的垫圈二视图。
评分标准:
(6) 新建公制单位文件,并将视图高度调整为80。(2分)
(7) 使用【圆】命令绘制主视图轮廓线。(2分)
(8) 使用【构造线】、【修剪】和【图案填充】命令绘制侧视图。(2分)
(9) 综合【标注样式】、【圆心标记】等命令创建中心线。(2分)
(10) 将图形命名存储。(1分)
2. 根据平垫圈二视图,绘制下图所示的垫圈模型。
评分标准:
(6) 将视图切换到三维等轴测视图。(1分)
(7) 使用圆柱体命令创建同心圆柱体。(3分)
(8) 使用差集命令创建圆孔。(2分)
(9) 使用视觉样式命令进行概念着色。(2分)
(10) 将图形另名存储。(1分)
第五题:操作题(2题,每题20分 共40分)
3. 根据视图间的对正关系,绘制下图所示的零件三视图。
评分标准:
(1) 新建公制单位文件,设置图形界限180×120。(4分)
(2) 使用画线、偏移等命令绘制定位辅助线。(2分)
(3) 使用画圆、画线、修剪等命令绘制左视图和俯视图。(4分)
(4) 根据视图间的对正关系,使用画线、修剪等功能绘制主视图。(2分)
(5) 调整中心线线型、颜色以及显示比例。(2分)
(6) 标注图形尺寸。(4分)
(7) 将图形命名存储。(2分)
4. 根据刚绘制的零件三视图,使用AutoCAD的正等轴测绘图功能,绘制出零件的等轴测图。
评分标准:
(7) 打开上题绘制的零件三视图文件。(2分)
(8) 设置等轴测图绘图环境,并切换轴测面。(3分)
(9) 使用【椭圆】、【修剪】、【直线】等命令绘制底面轮廓图。(5分)
(10) 使用【复制】、【修剪】命令绘制顶面轮廓图。(4分)
(11) 综合【椭圆】、【修剪】、【直线】和【复制】等命令垂直轮廓。(4分)
(12) 最后使用【另存为】命令将图形另名存盘。(2分)
