JD1A电磁调速电动机控制器使用说明书
1.资料图片：

JD1A电磁调速电动机控制器是原机械工业部全国联合（统一）设计产品，用于电磁调速电动机（滑差电机）的调速控制，实现恒转矩无级调速。
2.正常工作条件
2.1 海拔不超过1000m；
2.2 周围环境温度：-10℃~ +40℃；
2.3 相对湿度不超过90%（20℃以下时）；
2.4 振动频率10~15Hz时，其最大振动加速度应不超过0.5g；
2.5 周围空气中没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

4．结构、安装接线与注意事项

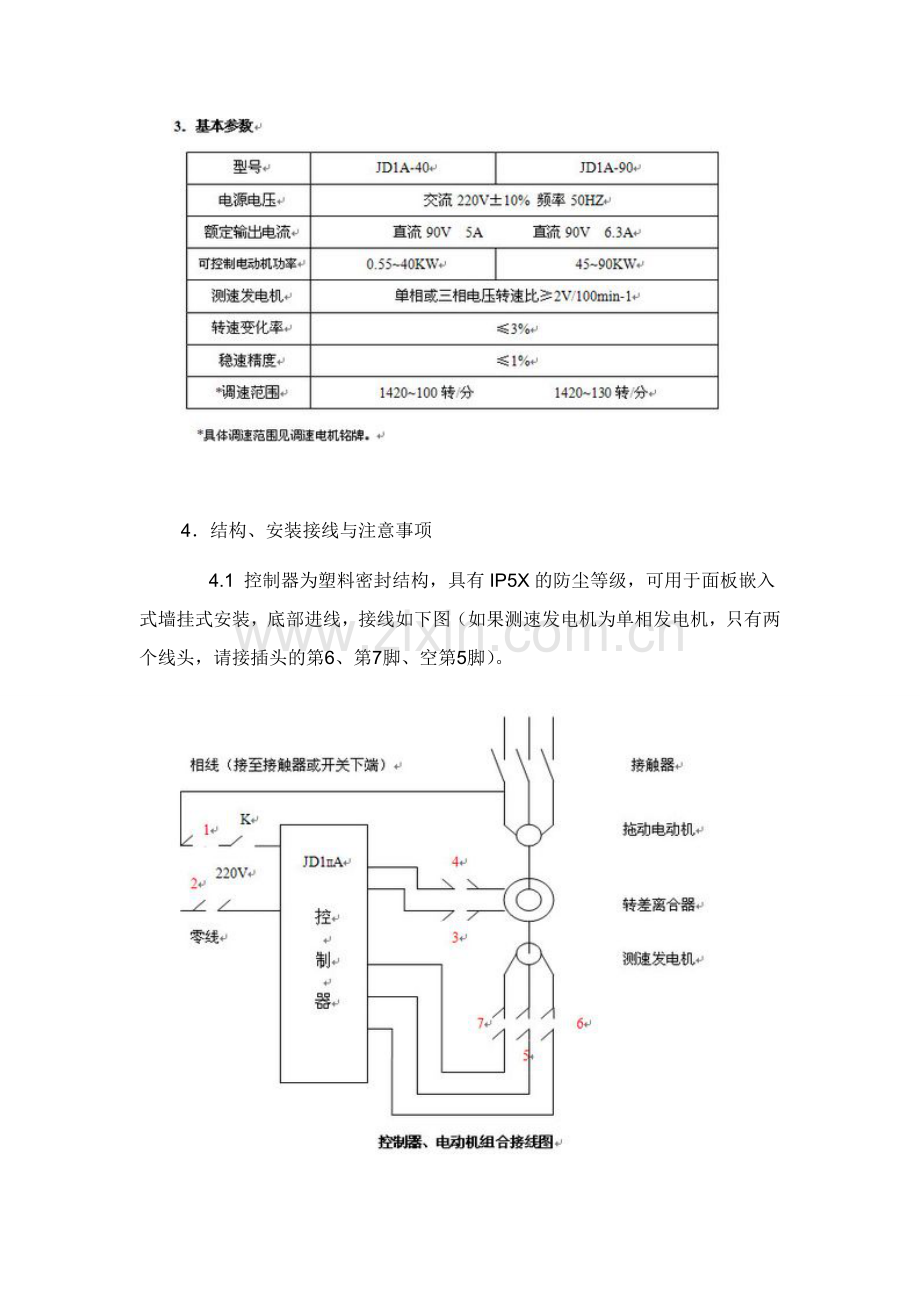

4.1 控制器为塑料密封结构，具有IP5X的防尘等级，可用于面板嵌入式墙挂式安装，底部进线，接线如下图（如果测速发电机为单相发电机，只有两个线头，请接插头的第6、第7脚、空第5脚）。

4.2接线
控制器外接线7条，是用P型插头与电机相连接，插头正面有标号，①、②为控制器电源220V，①为相线（火线）必须接至接触器下端（防止停电又来电时瞬间电压把控制器击坏）。②为零线。③、④接至电机前端励磁绕组F1、F2。⑤、⑥、⑦接至电机前端测速发电机上U、V、W。
4.3先检查接线是否正确，确认后启动电机，再接通控制器电源，指示灯亮旋动调速旋钮，此时转速表上读数逐渐上升，根据需要转速稳定下来。
4.4关机
先把调速旋钮调回零位，关掉控制器电源（注意：必须关掉电源，以免损坏），再关掉电机。
5、调整与试运行
5.1转速表指示值校正。顺时针方向转动给定电位器RP1于任意位置，用机械转速或其它仪表检查调速电机的实际转速，若实际转速与转速表指示值不一致，调速校表电位器RP3。
5.2顺时针方向转动给定电位器RP1至最大，调节反馈电位器RP2，使转速电机铭牌所标上限转速一致。（一般1200转/分~1320转/分）
6、维护及修理
6.1周围环境保持清洁，防止油污水份及潮气进入控制器内部，如发现印刷电路板插脚沾污，则须及时用酒精擦洗，以免接触不良，影响工作。
6.2在停放时间较长或必要时，应测量控制器的绝缘电阻，阻值不低于1兆欧。

6.3故障原因及修理

以上资料为某厂家生产的电磁调速电动机控制器使用说明书
