高压油管耐压脉冲疲劳试验机
一、 基本参数
1. 试验介质：液压油
2. 脉冲压力：0-70Mpa（可以调节）
3. 脉冲频率：0.5Hz～1Hz （可调）
4. 脉冲压力波形：基本方波(方波、梯形波),脉宽调节可以按照贵单位要求进行。
5. 试验介质温度：常温～150±2℃（定制）
5. 环境温度温度：-40℃～150±3℃（定制）
6. 试验次数50万次（可根据要求定制）
7、被测件一次可测试1-4路（根据要求定制）
8、显示精度：0.01Mpa
9、控制精度：1%
10、功率：6Kw

二、产品简介

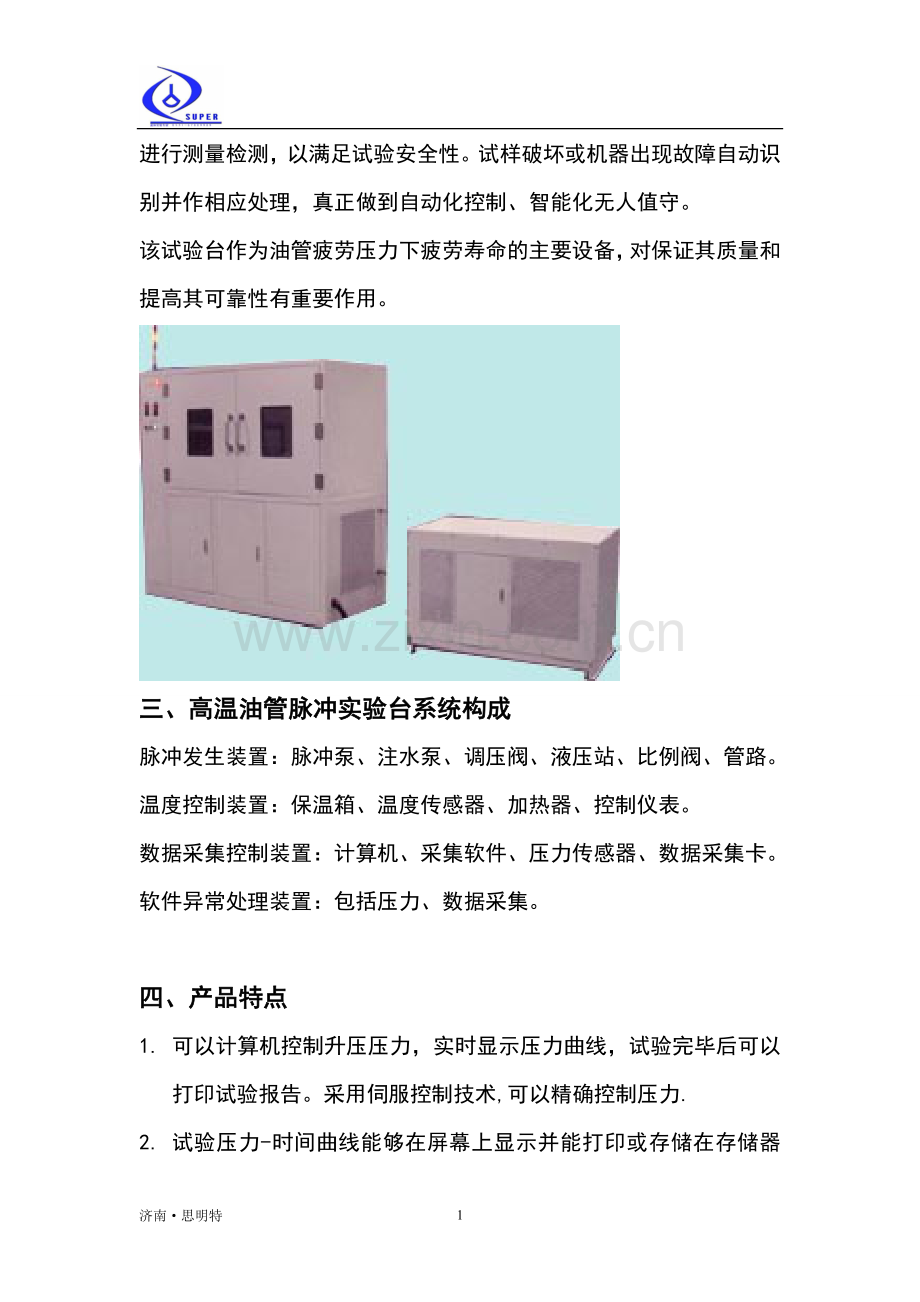

高压油管耐压脉冲疲劳试验机广泛应用于工厂、产品质量检验所、科研院校的油管生产检验、开发研究等领域。主要用于油管的疲劳脉冲试验，可对试验压力，试验次数等进行控制。可对异常情况自动处理，试验完毕后可以打印试验报告。试验台的箱体是由液压系统和热交换系统，控制仪表等组成的一个有机体。在门都安装闭合检测开关，进行测量检测，以满足试验安全性。试样破坏或机器出现故障自动识别并作相应处理，真正做到自动化控制、智能化无人值守。
该试验台作为油管疲劳压力下疲劳寿命的主要设备，对保证其质量和提高其可靠性有重要作用。

三、 高温油管脉冲实验台系统构成
脉冲发生装置：脉冲泵、注水泵、调压阀、液压站、比例阀、管路。
温度控制装置：保温箱、温度传感器、加热器、控制仪表。
数据采集控制装置：计算机、采集软件、压力传感器、数据采集卡。
软件异常处理装置：包括压力、数据采集。

四、 产品特点
1. 可以计算机控制升压压力，实时显示压力曲线，试验完毕后可以打印试验报告。采用伺服控制技术,可以精确控制压力.
2. 试验压力-时间曲线能够在屏幕上显示并能打印或存储在存储器内，计算机控制，试验时可以自由设定运行周期次数要求，当达到要求时可以自动停止试验；
3. 可进行各种异常状况的处理，包括压力，电等异常情况。
4. 试验次数可达30万次（根据客户要求）
5. 可进行多工位试验，被测件一次可测试6根（根据客户要求）
6. 计算机数据采集处理，打印输出压力、疲劳次数和疲劳压力波形；
7. 存储器有USB接口，可打印实验压力曲线；
8. 实验数据可回访，可以按照实验时间、实验次数等查询实验结果。

五、其他事项
1. 产品包装及存放
产品表面刷漆，包一层保护膜再装木箱。
存放在干燥的仓库中，存放和运输时不准倒置。
2.基本原理
思明特（济南）根据不同压力，脉冲泵产生高压液体，经过压力控制系统，有高压软管输送给试样中，进行高温脉冲试验。
2. 售后服务
一年保修，终身服务

3
济南·思明特
