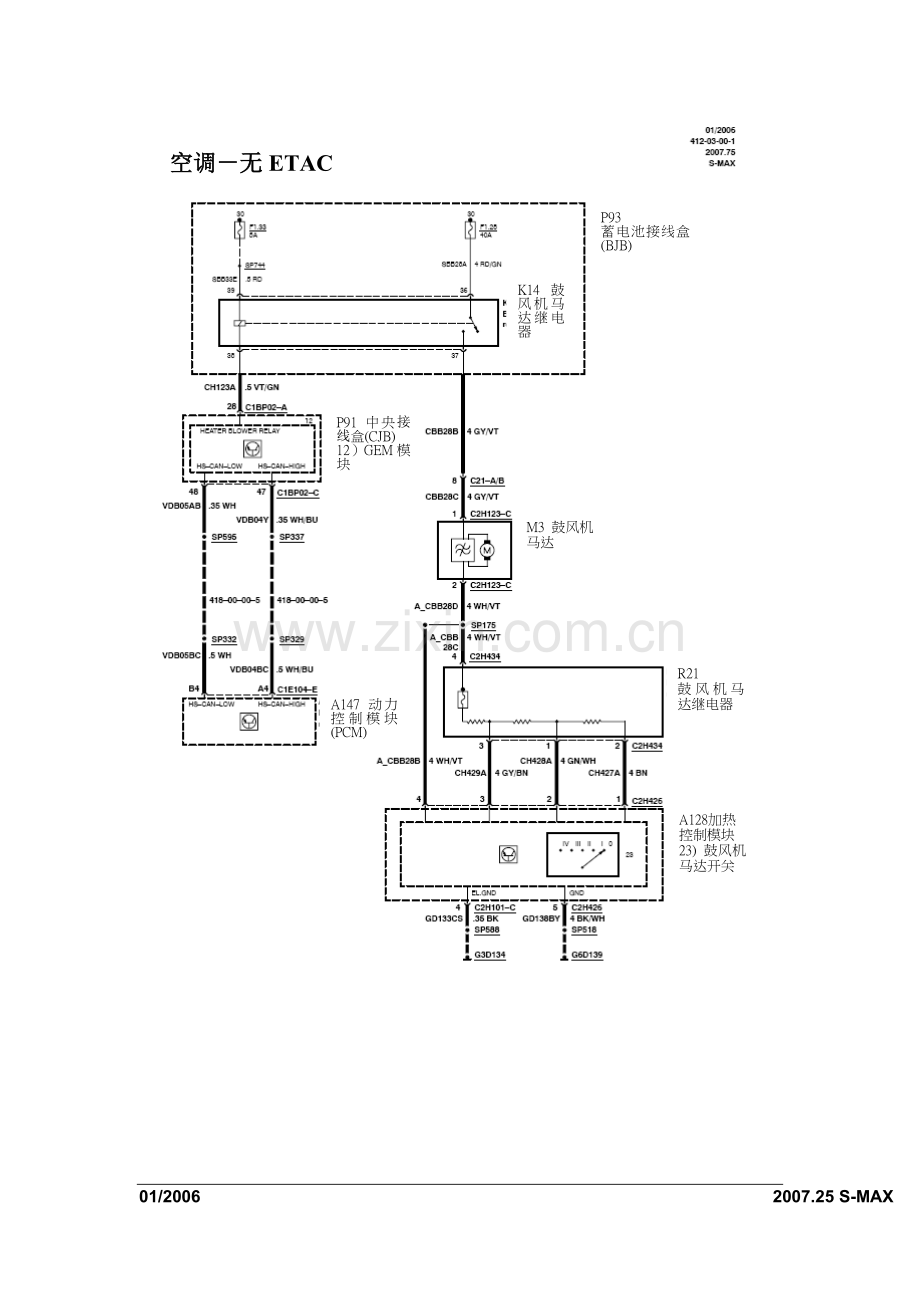

P91 中央接线盒(CJB)
12）GEM模块

空调－无ETAC
M3 鼓风机马达

A128加热控制模块
23) 鼓风机马达开关
R21
鼓风机马达继电器

A147 动力控制模块(PCM)
K14鼓风机马达继电器
P93
蓄电池接线盒(BJB)

A128 加热控制模块
5) 照明 17) 内循环开关
20) 空调开关

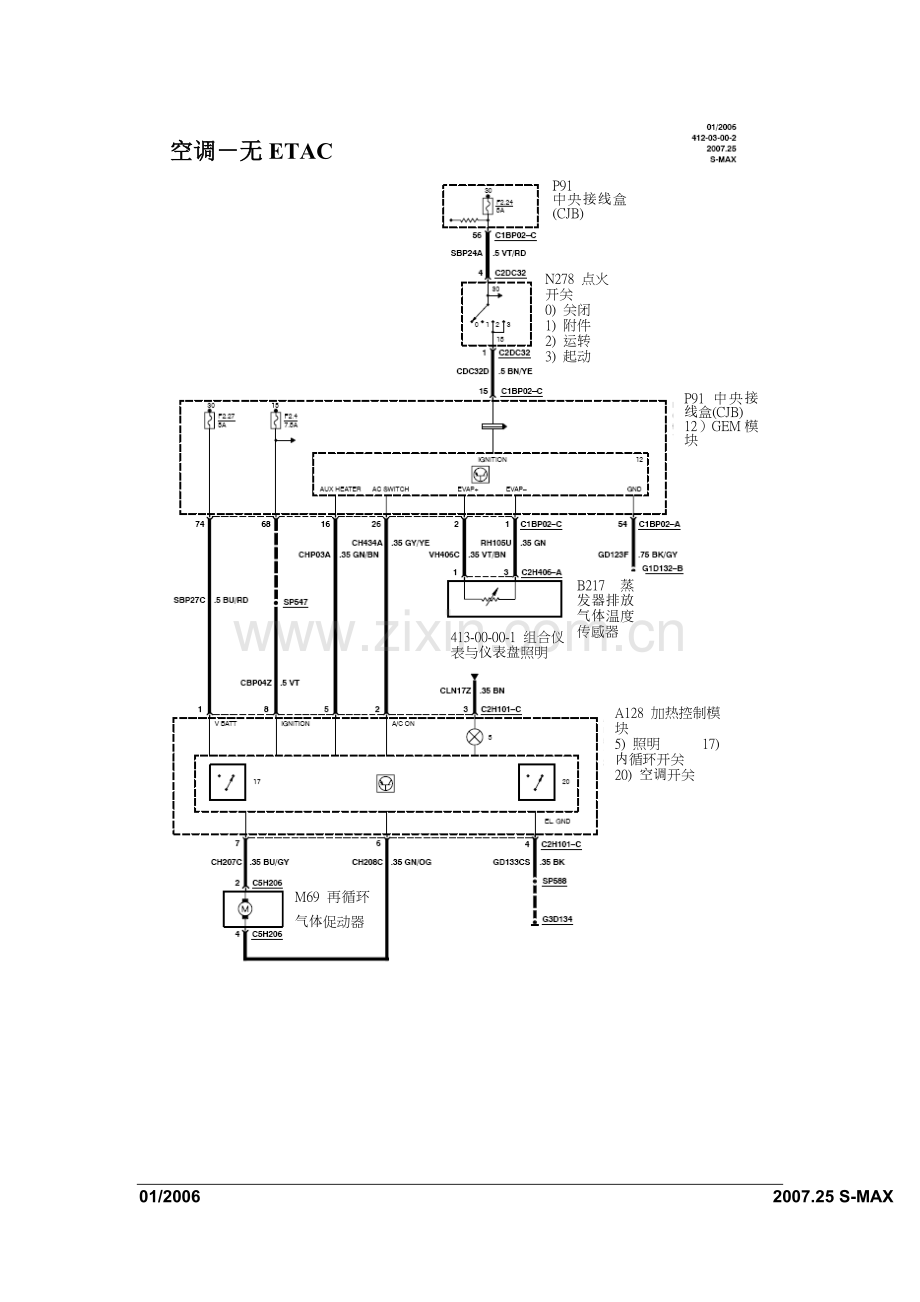

B217蒸发器排放气体温度传感器

413-00-00-1 组合仪表与仪表盘照明
M69 再循环气体促动器

P91 中央接线盒(CJB)
12）GEM模块

N278 点火开关
0) 关闭
1) 附件
2) 运转
3) 起动
P91
中央接线盒(CJB)
空调－无ETAC

A147
动力控制模块 (PCM)

B308
空调压力传感器

A147
动力控制模块 (PCM)

Y16
空调压缩机离合器

K107 空调离合器继电器
P93
蓄电池接线盒(BJB)
空调－无ETAC

A30
组合仪表
A147 动力控制模块 (PCM)
P91 中央接线盒（CJB）
12) GEM 模块

A205 电子自动温度控制 (EATC) 模块

P91
中央接线盒(CJB)
冷气－有ETAC

K14 鼓风机马达继电器

A205 电子自动温度控制 (EATC) 模块

A97 鼓风机马达控制模块

M3
鼓风机马达
P91 中央接线盒（CJB）
12) GEM 模块

P93
蓄电池接线盒(BJB)
空调－有ETAC

B217
蒸发器排放气体温度传感器
B307 排气温度传感器，面板，右侧

B306 排气温度传感器，面板，左侧

B304 排气温度传感器，地板，左侧

A205 电子自动温度控制 (EATC) 模块

B305 排气温度传感器，地板，右侧

A205 电子自动温度控制 (EATC) 模块

B316
空气质量传感器

B72 阳光感应传感器

A205 电子自动温度控制 (EATC) 模块

P91 中央接线盒（CJB）
空调－有ETAC

A205
电子自动温度控制 (EATC) 模块

M101 空气温度车门马达，右侧

M100 空气温度车门马达，左侧
A205
电子自动温度控制 (EATC) 模块

空调－有ETAC

空调－有ETAC
M69 内循环空气促动器
A205
电子自动温度控制 (EATC) 模块

A205
电子自动温度控制 (EATC) 模块

A205
电子自动温度控制 (EATC) 模块

M250
面板/地板模式促动器
A205
电子自动温度控制 (EATC) 模块

空调－有ETAC

K107
空调离合器继电器
A147
动力控制模块(PCM)

B308
空调压力传感器

A147
动力控制模块(PCM)

Y16
空调压缩机离合器
P93
蓄电池接线盒(BJB)
空调－有ETAC

01/2006 2007.25 S-MAX
