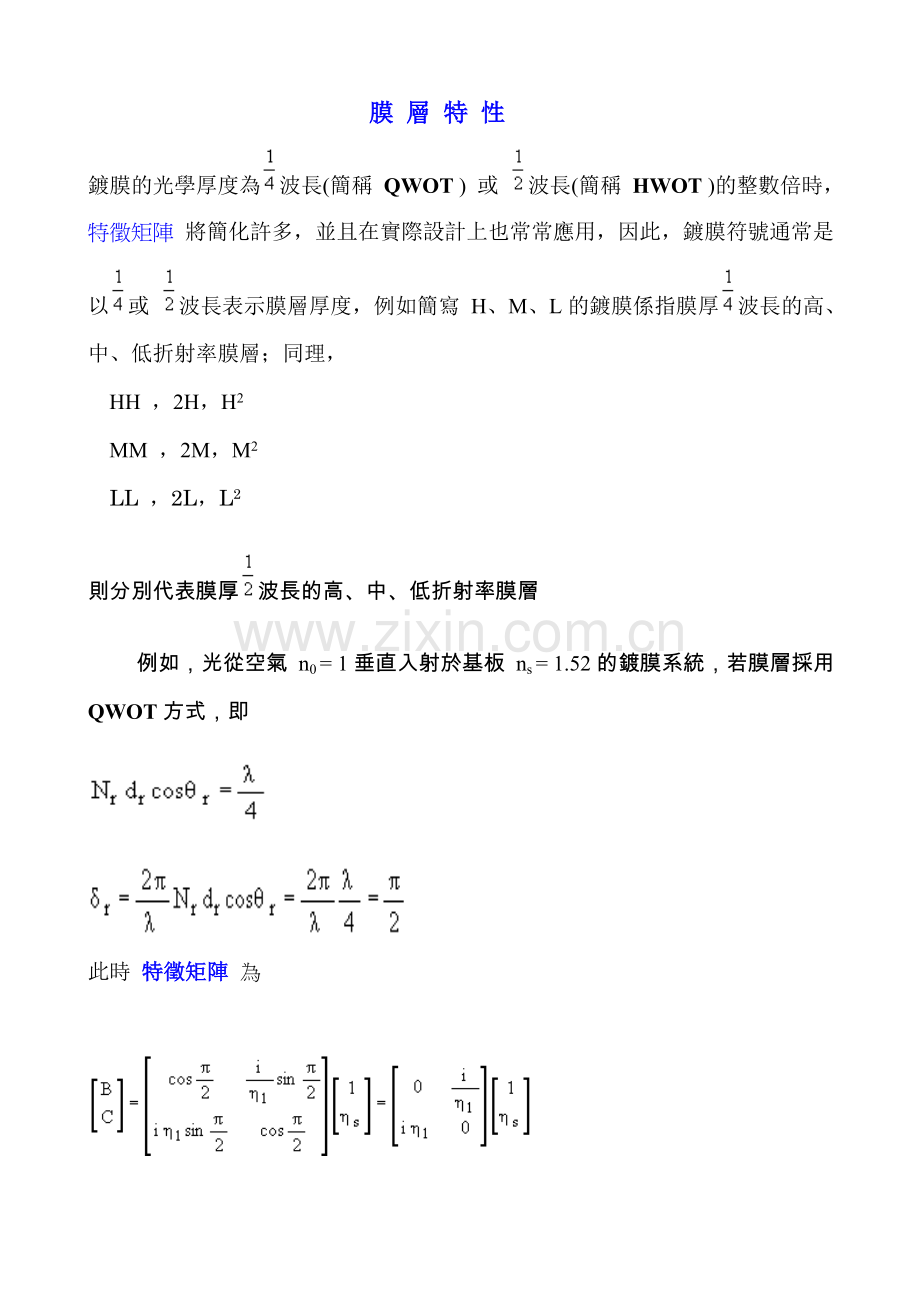

膜 層 特 性
鍍膜的光學厚度為波長(簡稱 QWOT ) 或 波長(簡稱 HWOT )的整數倍時，特徵矩陣 將簡化許多，並且在實際設計上也常常應用，因此，鍍膜符號通常是以或 波長表示膜層厚度，例如簡寫 H、M、L的鍍膜係指膜厚波長的高、中、低折射率膜層；同理，
HH ，2H，H2
MM ，2M，M2
   LL ，2L，L2
則分別代表膜厚波長的高、中、低折射率膜層
        例如，光從空氣 n0 = 1垂直入射於基板 ns = 1.52的鍍膜系統，若膜層採用QWOT方式，即

此時 特徵矩陣 為

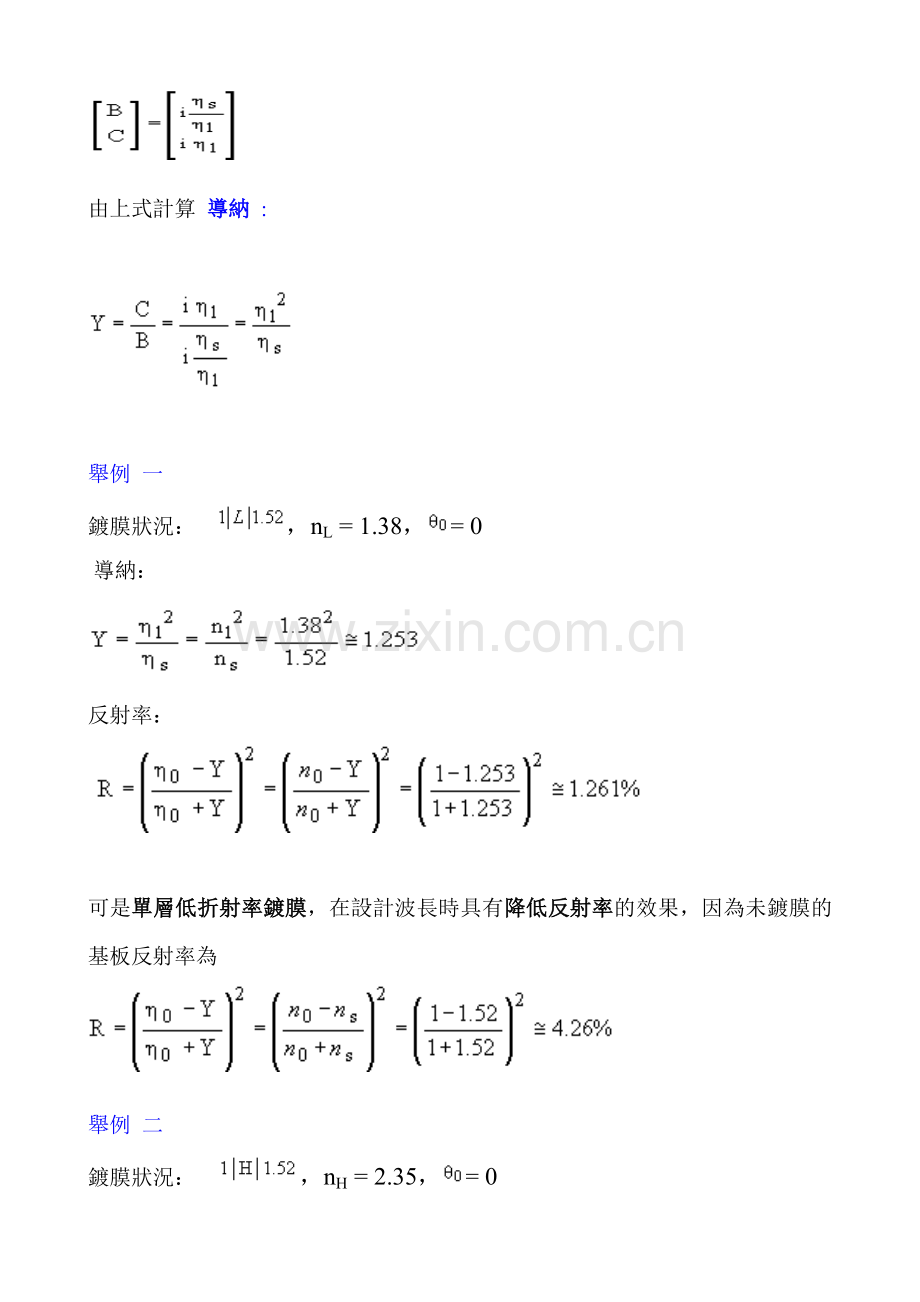

由上式計算 導納 :

舉例 一
鍍膜狀況：    ，nL = 1.38，= 0
 導納：

反射率：

可是單層低折射率鍍膜，在設計波長時具有降低反射率的效果，因為未鍍膜的基板反射率為

舉例 二
鍍膜狀況：    ，nH = 2.35，= 0
 導納：

反射率：

可是單層高折射率鍍膜的導納值更遠離 1，致反射率不降反升。

HWOT
        若膜層採用HWOT方式，即

此時 特徵矩陣 為

由上式計算 導納 :

因此，不管此單層膜是低折射率或高折射率材料，反射率均與基板反射率相同，即

顯見基板鍍上半波長單層膜，在設計波長時，其效果如同未鍍膜一般，故稱 無效層
