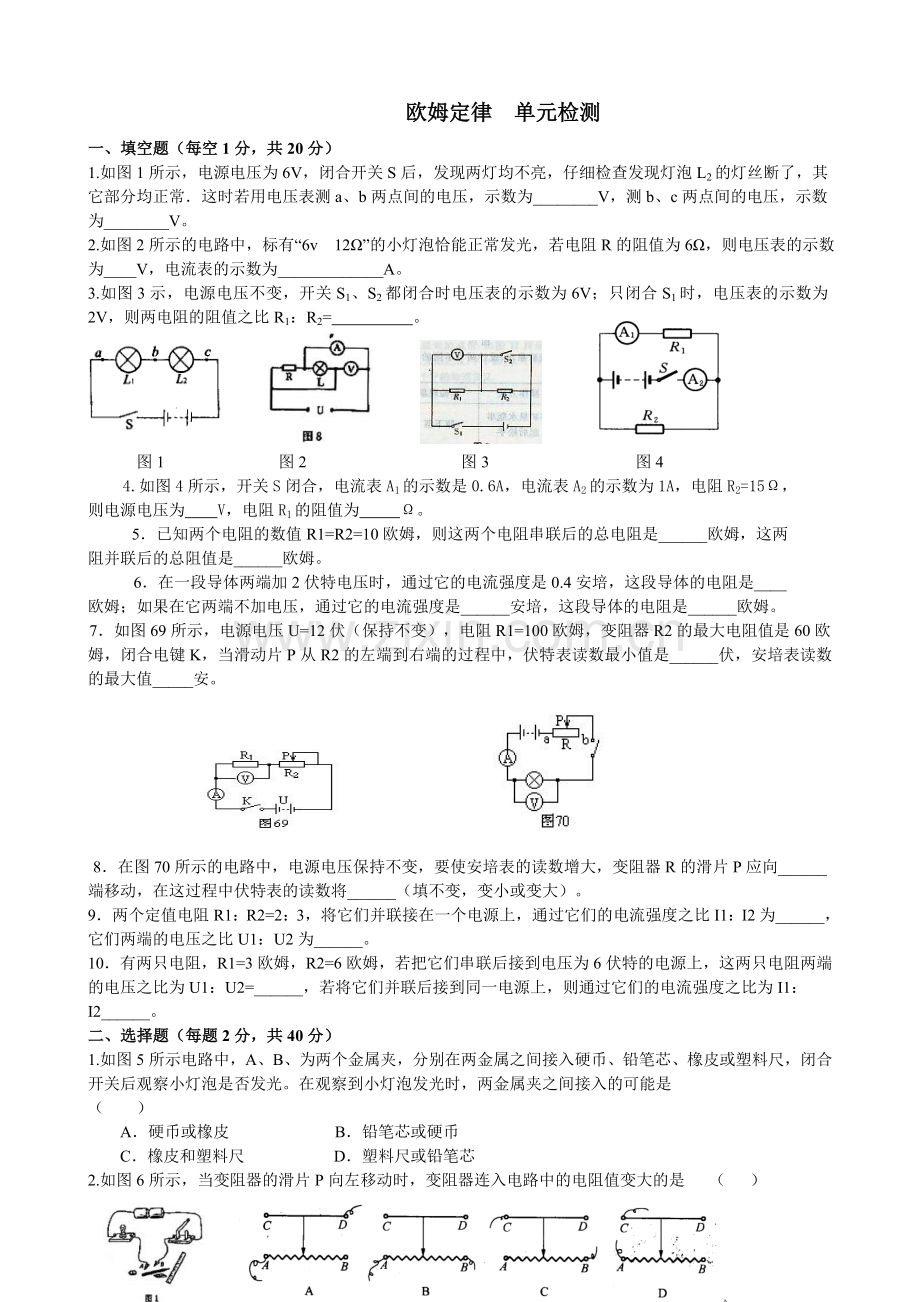

欧姆定律 单元检测
一、填空题（每空1分，共20分）
1.如图1所示，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常．这时若用电压表测a、b两点间的电压，示数为________V，测b、c两点间的电压，示数为________V。
2.如图2所示的电路中，标有“6v 12Ω”的小灯泡恰能正常发光，若电阻R的阻值为6Ω，则电压表的示数为____V，电流表的示数为_____________A。
3.如图3示，电源电压不变，开关S1、S2都闭合时电压表的示数为6V；只闭合S1时，电压表的示数为2V，则两电阻的阻值之比R1：R2= 。

图1 图2 图3 图4
4.如图4所示，开关S闭合，电流表A1的示数是0.6A，电流表A2的示数为1A，电阻R2=15Ω，
则电源电压为 V，电阻R1的阻值为 Ω。
5．已知两个电阻的数值R1=R2=10欧姆，则这两个电阻串联后的总电阻是______欧姆，这两
阻并联后的总阻值是______欧姆。
6．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是____
欧姆；如果在它两端不加电压，通过它的电流强度是______安培，这段导体的电阻是______欧姆。
7．如图69所示，电源电压U=12伏（保持不变），电阻R1=100欧姆，变阻器R2的最大电阻值是60欧
姆，闭合电键K，当滑动片P从R2的左端到右端的过程中，伏特表读数最小值是______伏，安培表读数的最大值_____安。

8．在图70所示的电路中，电源电压保持不变，要使安培表的读数增大，变阻器R的滑片P应向______
端移动，在这过程中伏特表的读数将______（填不变，变小或变大）。
9．两个定值电阻R1：R2=2：3，将它们并联接在一个电源上，通过它们的电流强度之比I1：I2为______，
它们两端的电压之比U1：U2为______。
10．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2______。
二、选择题（每题2分，共40分）
1.如图5所示电路中，A、B、为两个金属夹，分别在两金属之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光。在观察到小灯泡发光时，两金属夹之间接入的可能是 （ ）
　　A．硬币或橡皮 　　　　　　B．铅笔芯或硬币
　　C．橡皮和塑料尺 　　　　　D．塑料尺或铅笔芯
2.如图6所示，当变阻器的滑片P向左移动时，变阻器连入电路中的电阻值变大的是 （ ）
图5 图6

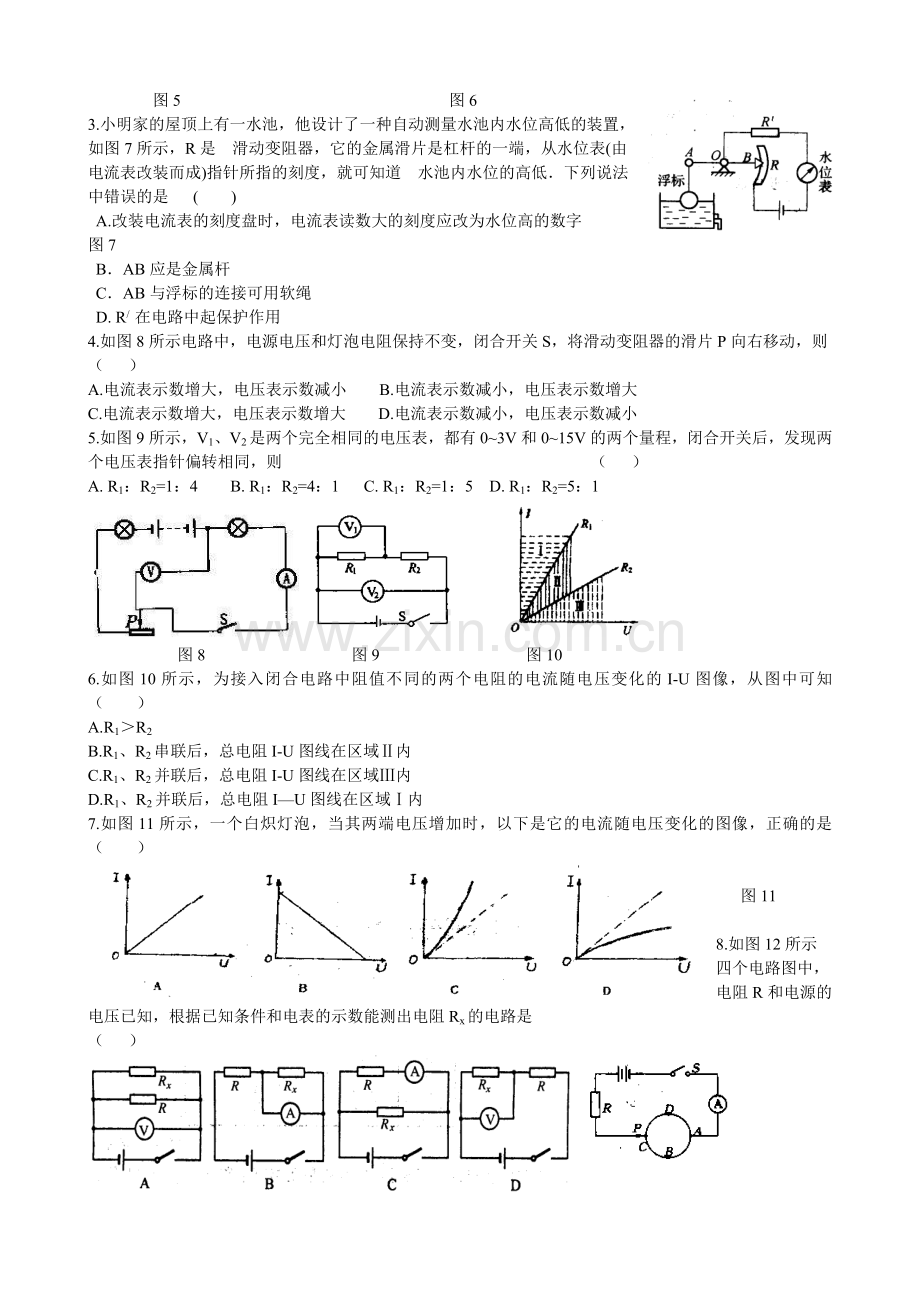

3.小明家的屋顶上有一水池，他设计了一种自动测量水池内水位高低的装置，如图7所示，R是 滑动变阻器，它的金属滑片是杠杆的一端，从水位表(由电流表改装而成)指针所指的刻度，就可知道 水池内水位的高低．下列说法中错误的是 ( )
A.改装电流表的刻度盘时，电流表读数大的刻度应改为水位高的数字 图7
B．AB应是金属杆
C．AB与浮标的连接可用软绳
D. R/ 在电路中起保护作用
4.如图8所示电路中，电源电压和灯泡电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则 （ ）
A.电流表示数增大，电压表示数减小 B.电流表示数减小，电压表示数增大
C.电流表示数增大，电压表示数增大 D.电流表示数减小，电压表示数减小
5.如图9所示，V1、V2是两个完全相同的电压表，都有0~3V和0~15V的两个量程，闭合开关后，发现两个电压表指针偏转相同，则 （ ）
A. R1：R2=1：4 B. R1：R2=4：1 C. R1：R2=1：5 D. R1：R2=5：1

图8 图9 图10
6.如图10所示，为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I-U图像，从图中可知　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　（　　）
A.R1＞R2
B.R1、R2串联后，总电阻I-U图线在区域Ⅱ内
C.R1、R2并联后，总电阻I-U图线在区域Ⅲ内
D.R1、R2并联后，总电阻I—U图线在区域Ⅰ内
7.如图11所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是 （ ）

图11

8.如图12所示四个电路图中，电阻R和电源的电压已知，根据已知条件和电表的示数能测出电阻Rx的电路是 （ ）

图12 图13
9.如图13所示电路，把一根粗细均匀的电阻丝弯成圆环，A、B、C、D是圆上四等分的点，电流表的一端固定在A点，当开关闭合后，触点P由B点经过C点滑到D点的过程中，电流表的示数将 （ ）
A.由小变大 B.由大变小 C.先变大后变小 D.先变小后变大
15.有两个电热器 R1 和R2 ，采用如图14-甲的方式连接在电路中，接通电路时，两个电热器产生的热量和和时间的图像如图14-乙所示，则R1 、 R2 电阻的大小关系是 （ ）
A. R1 >R2 B. R1 < R2
C. R1 = R2 D.无法两者电阻比较大小
10.如图15所示，电源电压不变，闭合开关S，灯L1和L2`都正常发光，一段时间后其中一盏灯突然熄灭，而电流表和电压表的示数都未变化，出现这一现象的原因可能是 （ ）
A.灯L1断路 B.灯L2断路 C.灯L1短路 D.灯 L2短路
R1
R2
乙
热量/j
时间/s
R1
R2
甲
图14

图15

11一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［ ］
A．R由铜线的长度和横截面积决定 B．R的大小与U有关
C．铜线的电阻对电流通过有阻碍作用 D．R的大小与I无关
12．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ ］
A．5欧姆 　 B．10欧姆 C．20欧姆　 D．40欧姆
13．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ ］
A．电流强度较大 B．电流强度较小 C．电压较大　 　 D．电压较小
14．两个电阻值相等的电阻，每个电阻的电阻值为R。现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［ ］
A．大于R 　　　B．小于R C．仍等于R 　　D．无法判定
　15．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］
A．5欧姆，1.2安培　 B．5欧姆，2安培
　 　C．7.5欧姆，0.8安培 D．12.5欧姆，0.8安培
　16．图48中定电阻R1、R2和滑动变阻R串联，R1和R2两端的电压分别为U1和U2，当滑动变阻器的滑动片P向右滑动过程中［］
A. U1变小，U1/U2也变小　　 　B. U1变小，U1/U2不变
　　 C. U1不变，U1/U2变小 　　 　 D. U1不变,U1/U2也不变

　 　A．当电压增大2倍时，电阻R增大2倍
　　 B．当电流强度增大2培时，电阻R减小2倍
　　 C．电阻是导体本身的性质，当电压为零时，电阻阻值不变
　　 D．当电压为零时，电阻R也为零
18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，A．K1、K2闭合时，通过R1与R2的电流之比是1：2
B．K1、K2闭合时，通过R1与R2的电流之比是2：1
C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1
D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：1
19．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［ ］

　A．安培表和伏特表的示数都变小 B．安培表和伏特表的示数都变大
　C．安培表的示数变大，伏特表的示数变小　 D．安培表的示数变小，伏特表的示数变大
20．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［ ］
A．A变小、V1变大，V2变小 B．A变大、V1变大，V2变小
C．A变小、V1变小，V2变大 D．A变大、V1变小，V2变大
四、探究与实验设计（每题2分，共30分）
1. 你利用如图7-1-11所示的器材测量小灯泡灯丝的电阻。
（1）把图7-1-11中的实物电路用笔画线代替导线连接完整；

（2）请根据实物电路在虚线框内画出电路图；

图7-1-11
（3）在闭合开关前，滑动变阻器连入电路的电阻阻值应最______，即滑片应位于_____端。
（4）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是（ ）
A.滑动变阻器开路 B.电压表短路 C.灯短路 D.灯开路
（5）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.8 V时，电流表的示数如图7-1-12所示，此时电流为_________ A，灯丝的电阻是_________ Ω。

2、在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用图22所示的器材进行实验。
(1)用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。
(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。

图23
(3)改正错误后，小明改变Rx两端的电压和电流．两次测得的电阻值分别为R1=5.1Ω，R2=5.3Ω。第三次测量时．电流表的示数为0.5A，电压表的示数如图23所示，则R3=＿＿＿ Ω，实验测得值应为Rx=＿＿＿ Ω。
(4)在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻R0和一个单刀双掷开关．设计了如图24所示的电路。测量时．闭合S1,将S2拨到l．电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说待测电阻Rx= I1/ I2 · R0。小明认真分析电路后发现小亮的设计不合理，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 。

五、计算题（1题5分，2题5分，21题5分，共12分）
1.电阻R1的阻值为10Ω，当电阻Rl与R2以某种方法连接后接在电源两端时，R1两端的电压为9V；当两电阻以另一种方法连接后接在同一电源两端时，R1两端的电压为3V．求：
    (1)电源的电压．
图24
    (2)电阻R2的阻值．

2.如图22所示电路，定值电阻R=10Ω，R/最大电阻值为10Ω, 电源电压U=6V，则在移动滑动变阻器得滑片P时，电压表和电流表的示数变化范围是多少？

图22
100．在图115的电路里，安培表的示数是0.3安培，如果小灯泡L的电阻是10欧姆，整个电路里的电阻是30欧姆。求：(1)小灯泡L两端的电压；(2)滑动变阻器连入电路中的电阻；(3)伏特表的示数。
87．如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？

88．如图105所示，电源电压为36伏特，灯泡L1电阻为10欧姆，闭合电键后，通过L2灯泡的电流强度是0.9安培，求干路中的电流强度和电路的总电阻。

　　89．如图106所示，已知电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U。

　　90．如图107所示电路，当电键K闭合后，安培计的读数为2安培，伏特计的读数为6伏特，如果R1=3R2，求电阻R1、R2的值。

94．将2欧姆的电阻和6欧姆的电阻并联，如果2欧姆电阻上的电压为6伏特，那么通过每个电阻里的电流强度和并联部分的总电流强度各是多少？

　　95．电阻R1与电阻R2组成并联电路。试证明总电阻小于电阻R1、小于电阻R2。

　　97．在图112所示的电路中，电阻R1=4Ω，R2=1Ω，R3为滑动变阻器，电源电压为12伏（电源电压保持不变）。所用的安培表量程是0~3A，伏特表的量程为0~6V，在实验过程中，为了使安培表、伏特表都不会损坏，那么滑动变阻器接入电路中的电阻至少多大？

98．在图113所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特。求：
(1)通过R1的电流强度；
　　(2)通过R2的电流强度；
(3)R2的电阻值。

　　99．如图114所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求(1)通过R1的电流强度I1；(2)R2两端的电压U2。
