ZPC矿用触控自动喷雾降尘装置

使 用 说 明 书

执行标准：Q／CSZS013－2007. MT504-1996 .GB3836-2000

版 本 号：NO.1

出版日期：2008年08月01日

感谢您选用本产品，为保证安全，使用前请
详细阅读本使用说明书，并妥善保管，以备今后参考！

常熟市中盛矿山安全设备厂

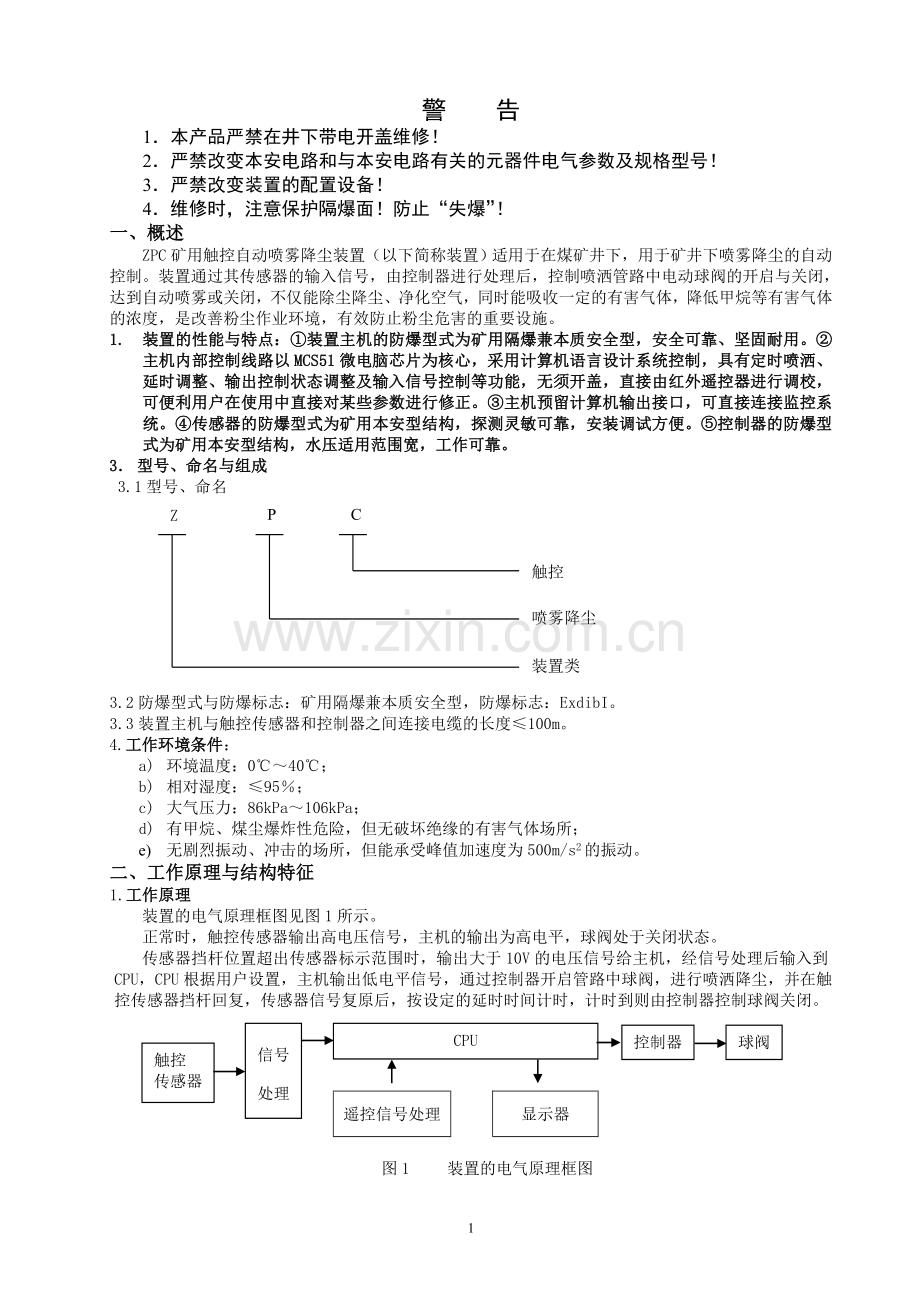

警 告
1．本产品严禁在井下带电开盖维修！
2．严禁改变本安电路和与本安电路有关的元器件电气参数及规格型号！
3．严禁改变装置的配置设备！
4．维修时，注意保护隔爆面！防止“失爆”！
一、概述
ZPC矿用触控自动喷雾降尘装置（以下简称装置）适用于在煤矿井下，用于矿井下喷雾降尘的自动控制。装置通过其传感器的输入信号，由控制器进行处理后，控制喷洒管路中电动球阀的开启与关闭，达到自动喷雾或关闭，不仅能除尘降尘、净化空气，同时能吸收一定的有害气体，降低甲烷等有害气体的浓度，是改善粉尘作业环境，有效防止粉尘危害的重要设施。
1. 装置的性能与特点：①装置主机的防爆型式为矿用隔爆兼本质安全型，安全可靠、坚固耐用。②主机内部控制线路以MCS51微电脑芯片为核心，采用计算机语言设计系统控制，具有定时喷洒、延时调整、输出控制状态调整及输入信号控制等功能，无须开盖，直接由红外遥控器进行调校，可便利用户在使用中直接对某些参数进行修正。③主机预留计算机输出接口，可直接连接监控系统。④传感器的防爆型式为矿用本安型结构，探测灵敏可靠，安装调试方便。⑤控制器的防爆型式为矿用本安型结构，水压适用范围宽，工作可靠。
3． 型号、命名与组成
P
C
Z
触控
装置类
喷雾降尘
3.1型号、命名
3.2防爆型式与防爆标志：矿用隔爆兼本质安全型，防爆标志：ExdibI。
3.3装置主机与触控传感器和控制器之间连接电缆的长度≤100m。
4.工作环境条件：
a) 环境温度：0℃～40℃；
b) 相对湿度：≤95％；
c) 大气压力：86kPa～106kPa；
d) 有甲烷、煤尘爆炸性危险，但无破坏绝缘的有害气体场所；
e) 无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。
二、工作原理与结构特征
1.工作原理
装置的电气原理框图见图1所示。
正常时，触控传感器输出高电压信号，主机的输出为高电平，球阀处于关闭状态。
传感器挡杆位置超出传感器标示范围时，输出大于10V的电压信号给主机，经信号处理后输入到CPU，CPU根据用户设置，主机输出低电平信号，通过控制器开启管路中球阀，进行喷洒降尘，并在触控传感器挡杆回复，传感器信号复原后，按设定的延时时间计时，计时到则由控制器控制球阀关闭。
触控
传感器
信号
处理
CPU
控制器
球阀
遥控信号处理

显示器

图1 装置的电气原理框图

2.结构特征
2.1 主机和控制器结构见图2所示。
主机外壳由钢板加工而成，安全可靠、坚固耐用。进线采用压紧螺母式引入装置，接线方便。内部采用板式结构，可整体脱卸，维修方便。
控制器外壳由钢板加工成，坚固耐用，进出线采用压紧螺母式引入装置，接线方便。
2.2 传感器的结构见图3所示。
传感器外壳为铸铁加工而成，安全可靠、坚固耐用，安全方便。进线采用压紧螺母式引入装置，接线方便，调试简单。

三、主要技术参数
3.1 主机的技术指标：
a) 防爆标志：Exd[ib]I。
b) 工作电压：AC 127V。
c) 适应电压波动范围：±20%。
d) 本安电路的最高输出电压Uo：12V DC；
e) 本安电路的最大输出电流Io：250mA；
f) 输入信号电压：0V～12V。输入信号为高电平，装置的输出状态由初始状态发生改变，输入信号为低电平，装置进入延时状态，延时结束后状态恢复到初始状态。
g) 控制器动作保持时间范围：1s～99m59s，设定时间允许误差范围：设定值的±2%。
3.2 ZP-127Z矿用自动喷雾降尘装置控制器
a）球阀水压适应范围：0.2MPa～7.0 MPa。
b）工作电压：DC 12V。
c) 水温适应范围: 0℃-60℃
d) 球阀开闭时功耗：≤2W；
e) 球阀开启通径：10mm
f) 球阀开启（关闭）时间：≤10秒；
3.3 ZPC-12C喷雾降尘用触控传感器
a) 防爆标志：ExibI。
b) 工作电压：8V～12V DC（本安电源）。
c) 工作电流：≤50mA。
d) 输入本安参数：Ui:12V，Ii：250mA。
e) 探测位置的性能：传感器挡杆位置超出传感器标示范围时输出高电平≥10V，否则输出低电平≤0.5V。
四、安装与调试
1．装置的安装
1.1 安装方法如下图4所示：

1.2 安装注意事项：
(a) 装置不要安装在有淋水和有强腐蚀性物质的场所。
(b) 装置挡杆下在实际应用时应绑一根皮带条，用于接长挡杆，并有效减小皮带上的物体碰撞挡杆的冲击。皮带条以刚好垂到输送带上为准，并在输送带运动时，有物体时可触发传感器，输出高电平信号，无物体时不触发传感器，输出低电平信号。
(c) 装置安装请按照传感器上的指示标牌，调整传感器的倾斜角度，以调整接收灵敏度。
2．装置的接线
2.1 装置各部件之间的连接见图6。

6

图5 ZPC触控自动喷雾降尘装置接线图

2.2 工作电源： AC127V，接主机中“0V”和“127V”两个端子。
2.3主机与控制器的连接
喷雾控制器的接线示意图6如下所示，三个接线端子“+12V”、“GND”和“S-”接主机中三个接线端子“V+”、“V-”和“V0”。（其他接线端子另有用处，此处不详细介绍，同时所有拔码开关均处于拔离“ON”的位置，即断开为“OFF”状态。）
2.4主机与传感器的连接
传感器的“VCC”接控制器中的“V＋”；
传感器的“GND”接控制器中的“V－”；
传感器的“OUT”接控制器中的“VI1”或“VI2”。

2. 主机的设置操作
⑴ 工作模式设置
按住“功能”键2秒以上，显示器显示“n x”后放开。再按“▲”或“▼”键，显示“n 0”时，按“确认”键，进入工作模式设定状态。此时显示“F X”， 按“▲”或“▼”键，X显示0、1或2。X=0为触发喷雾模式，X=1为定时喷雾模式，X=2为充电模式。选择合适的工作模式后按“确认”键，系统显示“n 0”，此时按“功能”键可退出设置状态；
⑵ 系统时间设置
显示器显示“n x”时，按“▲”或“▼”键，显示“n 1”后，按“确认”键，进入系统时间设定状态。时间显示为24小时模式。此时“小时”显示闪烁，按“▲”或“▼”键，可调整小时显示值；小时设置完成后按“功能”键，此时“分钟”显示闪烁，按“▲”或“▼”键，可调整分钟显示值。调整完毕，后按“确认”键，系统显示“n 0”，此时按“功能”键可退出设置状态；
⑶ 触发喷雾延时设置
显示器显示“n x”时，按“▲”或“▼”键，显示“n 2”后，按“确认”键，进入触发喷雾延时设定状态。最大设置时间值为99分59秒。设置方式与时间设置相同。
⑷　传感器和喷雾控制器内部出厂时已调好，无需重新调试。
⑸ 控制器内含可充电池，为防止电池因过放电而损坏，在外接电源停电的情况下，应脱开电池与线路板的连接。（出厂时电池负极与“V-”未连接）

五、装置的使用
1．将装置运到工作位置，连接好水管和各种电缆。。
2．确认所有的安装和接线均完成无误后，接通装置的工作电源。
3．完成主机的各项设置后，打开水管路中的手动阀门。
4．喷雾控制器按应设定的工作模式开启或关闭球阀。
5．装置断电，球阀应自动关闭。
六、维护与保养
本设备在矿井下严禁带电安装、检修。
安装、维护时必须注意保护隔爆面，并进行防锈处理。
定期检查连接电缆，若发现破损应及时更换处理。
传感器应定期检查挡杆皮带条，以保证其探测的准确性，周期每周一次。
电源电压应根据控制器要求，不能超出额定的工作范围。
安装和维护必须有专职技术人员负责，非专职人员不得随意安装或乱开机盖。
七、常见故障分析与排除
序号
故障现象
原　因　分　析
故　障　处　理
1
控制器
不工作
电源不通
检查接线的准确性
电源电压不符合要求
检查输入电源电压是否符合装置工作要求
保险丝断
更换
2
传感器
不工作
传感器未通电
检查接线
信号未送入控制器
检查接线及信号电压
传感器安装不正确
请按使用说明书安装
3
不喷水
没有水源
检查管路中是否有水
水压不符合要求
球阀控制的水压应在正常工作范围
电动球阀损坏
更换
4
球阀不工作且红灯不亮
排查喷雾控制器电源或信号线
球阀工作不到位
调整齿轮偏或盘根螺丝过紧
球阀开闭速度过慢
电源电压低
排查电源电压
球阀球体积垢严重
更换球阀

八、开箱及检查
产品开箱检查应根据装箱单仔细核对箱内物品的名称、型号规格及数量，如有疑问，请与我厂售后服务部取得联系。随机文件包括(1)使用说明书；(2)产品合格证；(3)装箱单。
九、运输与贮存
包装好的产品适于公路、铁路、水路、航空运输，运输中要求防雨、防摔砸。
产品应存放在通风良好和不含对产品有害气体的库房内。
十、售后服务
产品自出厂之日起，一年内我厂实行三包（非使用不当）；若应使用不当或在一年后出现问题，我厂亦负责处理，但需收取相应的成本。产品售后服务的联系方法如下：

联系地址：江苏省常熟市海虞镇三爱富路
邮政编码：215500
