共振摆说明书.doc

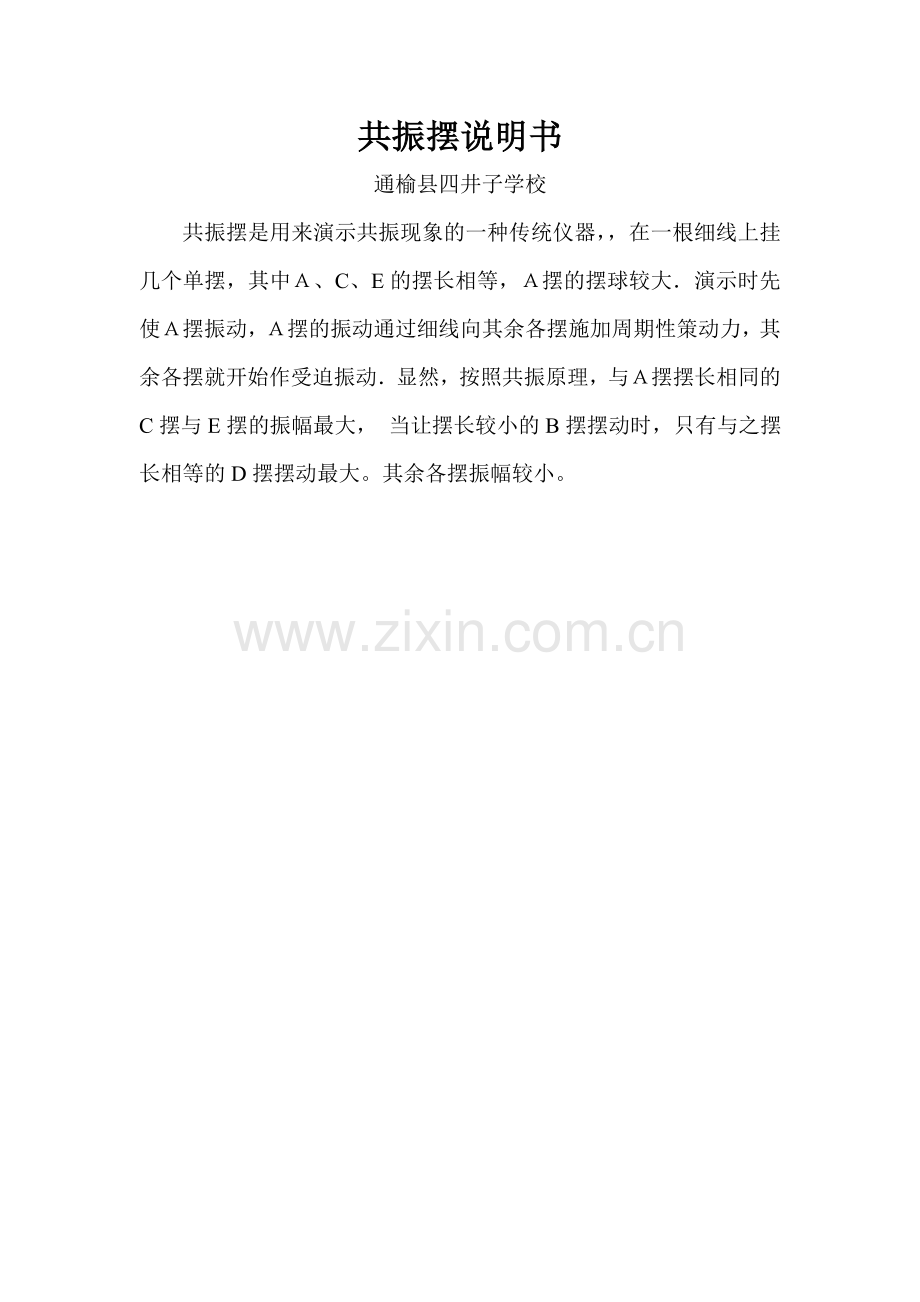

共振摆说明书
通榆县四井子学校
共振摆是用来演示共振现象的一种传统仪器，，在一根细线上挂几个单摆，其中Ａ、C、E的摆长相等，Ａ摆的摆球较大．演示时先使Ａ摆振动，Ａ摆的振动通过细线向其余各摆施加周期性策动力，其余各摆就开始作受迫振动．显然，按照共振原理，与Ａ摆摆长相同的C摆与E摆的振幅最大， 当让摆长较小的B摆摆动时，只有与之摆长相等的D摆摆动最大。其余各摆振幅较小。

电荷间的作用规律演示器
四井子学校
本器材用于演示电荷间的相互作用规律。
方法一、可用于演示带电体对轻小物体的吸引作用。把金属球带电之后，可观察泡沫小球被带电金属球吸引过来。
方法二，可演示电荷间的相互作用现象。当金属球与泡沫小球所带电荷为同种电荷时，二者之间相互排斥，反之相互吸引。
方法三、可演示电荷间相互作用力与带电体之间距离的关系。距带电体越近，二者之间作用力越大。

二力平衡演示器
四井子学校 祝金库
（一）研究“二力大小相等”条件的必要性
让塑料板静止位于两滑轮中间并用手按住。然后两边挂上不同数量的钩码，直到塑料板再次静止。
由此得知，“二力大小相等”是作用在一个物体上的二力平衡的必要条件。
（二）研究“二力在同一直线上”条件的必要性
让塑料板静止，然后把塑料板竖直扭转一个角度，观察是否能够平衡。
由此得知，“二力在同一直线上”也是作用在一个物体上的二力平衡的必要条件。
（三）研究“二力方向相反”条件的必要性
首先，启示学生：当作用在物体上的二个力大小相等且在同一直线上时，若此二力方向不是相反，则此二力方向只能是相同。所以研究“二力方向相反”条件的必要性，即是研究在二力大小相等，在同一直线上，方向相同时的物体能否保持静止或匀速直线运动状态的问题。然后进行实验演示。
由此得知，“二力方向相反”亦是作用在一个物体上的二力平衡的必要条件。
最后总结出，“二力大小相等、方向相反、在同一直线上”是作用于一个物体上的二力平衡的必要条件。

仪器名称
共振摆
制作人
刘国杰
单位
四井子学校

仪器名称
电荷间的作用规律
制作人
李凤军
单位
四井子学校

仪器名称
二力平衡演示器
制作人
祝金库
单位
四井子学校
