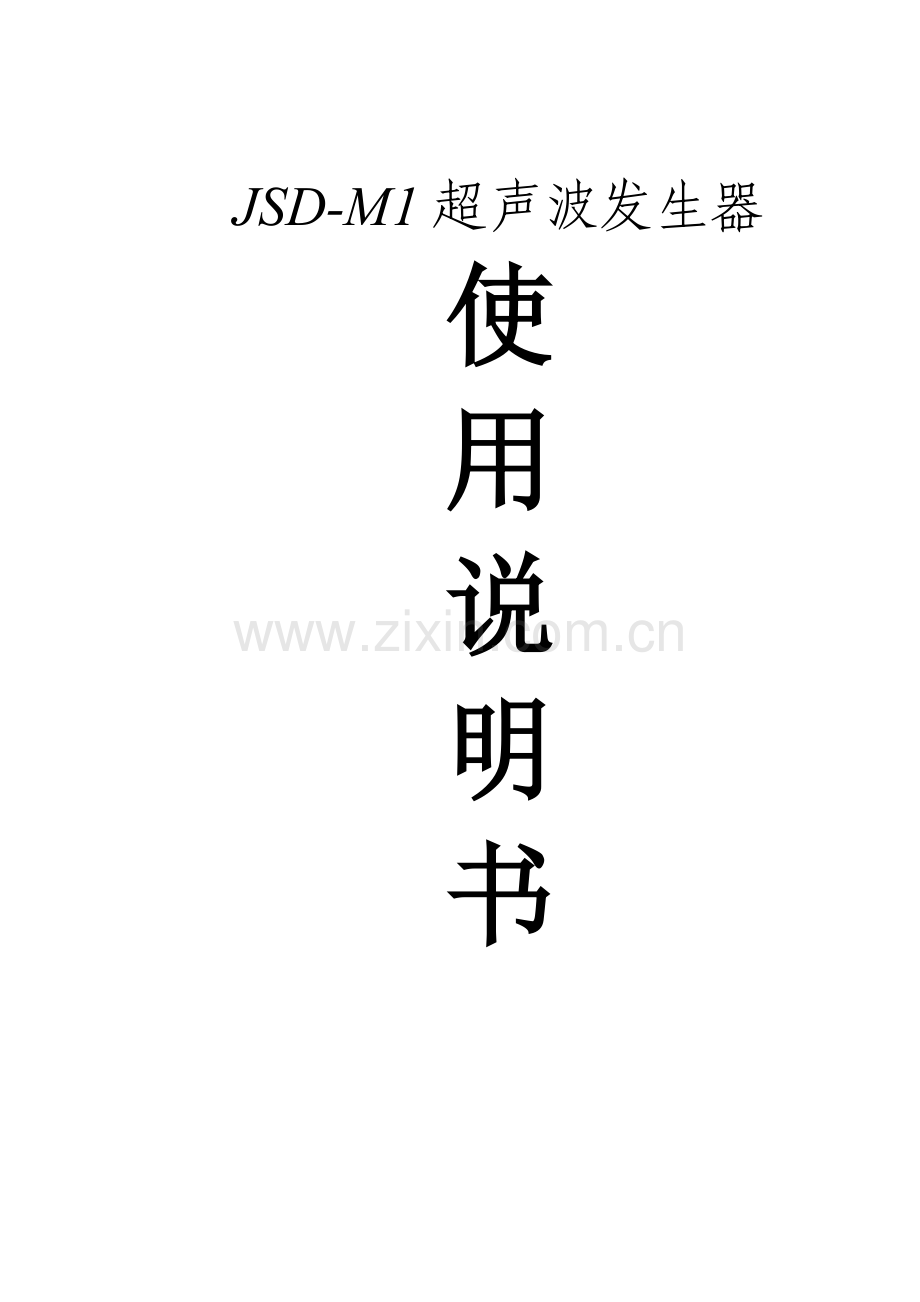

JSD-M1超声波发生器
使
用
说
明
书

一、性能简介：
JSD-M1全新超声波发生器，是在JSD-2011D的基础上，为了改进调机过程复杂的缺陷，对电路、程序、元器件进行升级更新，经过一年多反复测试及客户实践，新推出的功能齐全，调机简单的全新智能数显超声波发生器：
（一）、具有定时功能，可实现定时开关机；
（二）、具有扫频功能，实现扫频清洗；
（三）、数字显示超声波频率或输出功率，更具体直观；
（四）、具有过压、过流、过热保护功能，防止烧管烧板；
（五）、输出有效功率高达98%以上；
（六）、重要部件全部采用原装进口电子元器件。
二、THD-M1基本参数：
型号
电压
工作电流
频率
最大功率
最高温度
重量
外形尺寸
Ⅰ
220V
2-3.5A
20—40KHZ
600-900W
65℃
9
431 x 354 x 148
Ⅱ
220V
4-5.5A
20—40KHZ
1200-1500W
65℃
9
431 x 354 x 148
Ⅲ
220V
6-7.5A
20—40KHZ
1800-2100W
65℃
10
431 x 354 x 148
Ⅳ
220V
8-8.5A
20—40KHZ
2400-2700W
65℃
10
431 x 354 x 148
定时范围：0——59分59秒
环境温度：0——40摄氏度
相对湿度：40%-90%
三、面板功能说明（图1）：
显示窗口 显示条 扫频键 电源开关
图1
功率减小 功率增加 定时减少 定时增加 启动/停止
显示窗口：用于显示频率、功率大小、定时时间、工作状态及故障。
显示条：用于显示输出功率大小百分比。
启动/停止：用于在正常工作模式下，启动或关闭超声波输出。
扫频键：用于扫频工作。扫频开关+启动/停止：自动搜索频率。
功率增加：正常工作模式下，加大输出功率；
功率减小：正常工作模式下，减小输出功率；
时间-：减少定时时间分钟或秒；
时间+：增加定时时间分钟或秒；
四、调机说明：
1、注意：先核对发生器合格证上频率是否与换能器频率一致，如28KHZ、40KHZ等。
2、正确连接负载正负极（备注：通常负极与清洗机槽体或震板钢板连通）。
3、超声波发生器正确接入220V电源，电源需可靠接地。
五、调机步骤：
1、开机：把面板空气开关打到“ON”的位置，看显示电流是否达到工作电流。
注：开机后，如开机电流小于工作电流1A左右，则先不调节电感垫片，直接调试显示板后左上角蓝色电位器频率，使工作电流达到额定电流（如图3）；如开机电流相差较大，则按以下方式调节。 图2：
额定电流
600W
900W
1200W
1500W
1800W
2100W
2400W
调节电流
2-2.5A
3-3.5A
4-4.5A
5-5.5A
6-6.5A
7-7.5A
8-8.5A
2、电流调节：如电流与工作电流偏差较大，打开机盖，将发生器内电感螺钉扭松，增加或者减少电感垫片（如图3)，直到接近工作电流。

图3 图4

注意：电流过小，增加垫片，电流过大，减少垫片，两边垫片相同 四位拨码开关 频率调节电位器
用于转换频率 用于微调频率
3、频率微调：为了使频率达到更匹配状态，用一字螺丝刀微调显示板后蓝色电位器（如图4），使电流达到调节最大值，这时频率完全匹配。调试完毕，将电感螺钉锁紧。
注：新震头需要一段时间老化和磨合，使用期间频率会发生变化，导致工作电流会有小幅度变动，用户可根据使用情况对频率进行适当微调，已达到客户要求电流。
六、功能介绍：
定时设定：工作模式下，按启动/停止键关闭超声后，按“定时+”，增加定时时间，按“定时-”，减少定时时间。
窗口显示频率：按住“功率-”不放，配合电源开关开机，显示工作频率；窗口显示电流：按住“功率+”不放，配合电源开关开机，显示工作电流；
窗口显示时间：按住“时间+”不放，配合电源开关开机，可以显示设备累计工作时间。
红色四位拨码开关使用介绍：
1
2
3
4
频率范围
OFF
ON
ON
OFF
19-26KHZ
OFF
ON
OFF
OFF
25-31KHZ
OFF
OFF
ON
OFF
30-38KHZ
OFF
OFF
OFF
OFF
38-45KHZ
1与4始终处于关闭状态，1处于ON状态下部分按键失效
七、常见故障说明：
（一）、无法开机：
1、检查电源线电源是否正常连接；2、电源插板是否通电；3、控制箱后保险管是否烧坏。
（二）、开机后无超声：
1、是否正确连接输出正负极；2、检查换能器是否短路；3、电感中是否垫有绝缘片；4、设备是否处于工作状态，可按“启动/停止”键测试；5、保险管、功率管是否烧坏（烧板）；
（三）、机器漏电：
1、是否正确连接设备正负极；2、电源或者清洗机是否可靠连接地线；3、设备内部电线或接头是否有破损或裸露现象；4、环境是否太过潮湿。
快速检测故障：如开机无超声，先拆下连接换能器线缆，开机后检测是否有输出电压，如有输出且电压在500V左右，则可能是清洗机或震板故障；如无输出，根据故障（二）提示进行检查，如显示E--1，请联系厂家售后人员进行处理。

八、注意事项：
1、设备两侧通风口及后部风扇距离控制柜、墙壁等保证10cm以上。、
2、确保设备放置于干燥通风处。
3、环境温度控制在40℃以下，温度过高长时间工作严重影响使用寿命。
4、切记：清洗机或震板请可靠连接电线，或电源线可靠连接地线，避免漏电触电事故发生。
5、工作电压确保220V±10V，如电压过高或不稳定，请使用稳压器等稳压设备。
九：设备原理图（图5）：
图5
