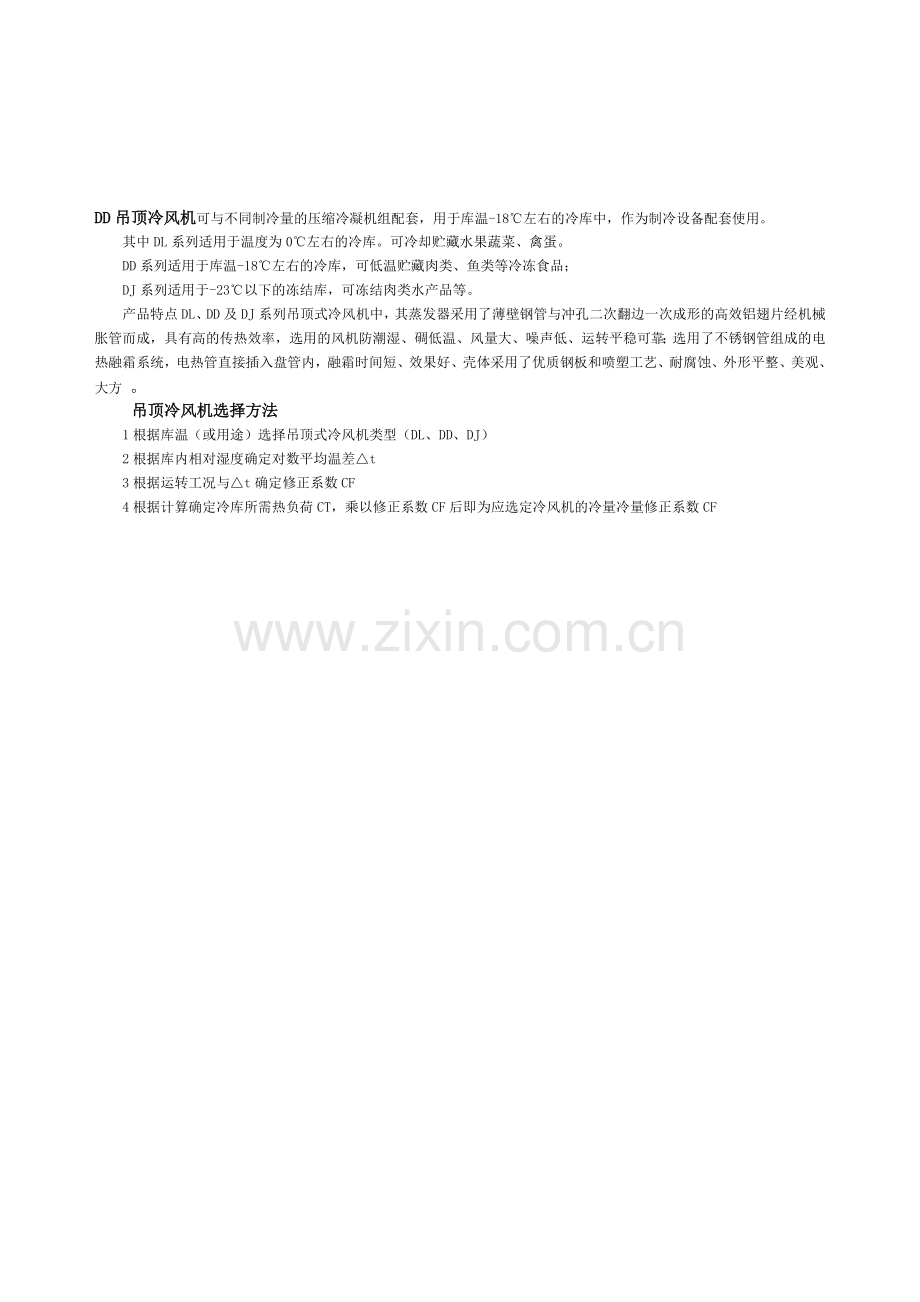

DD吊顶冷风机可与不同制冷量的压缩冷凝机组配套.docx

DD吊顶冷风机可与不同制冷量的压缩冷凝机组配套，用于库温-18℃左右的冷库中，作为制冷设备配套使用。
　　其中DL系列适用于温度为0℃左右的冷库。可冷却贮藏水果蔬菜、禽蛋。

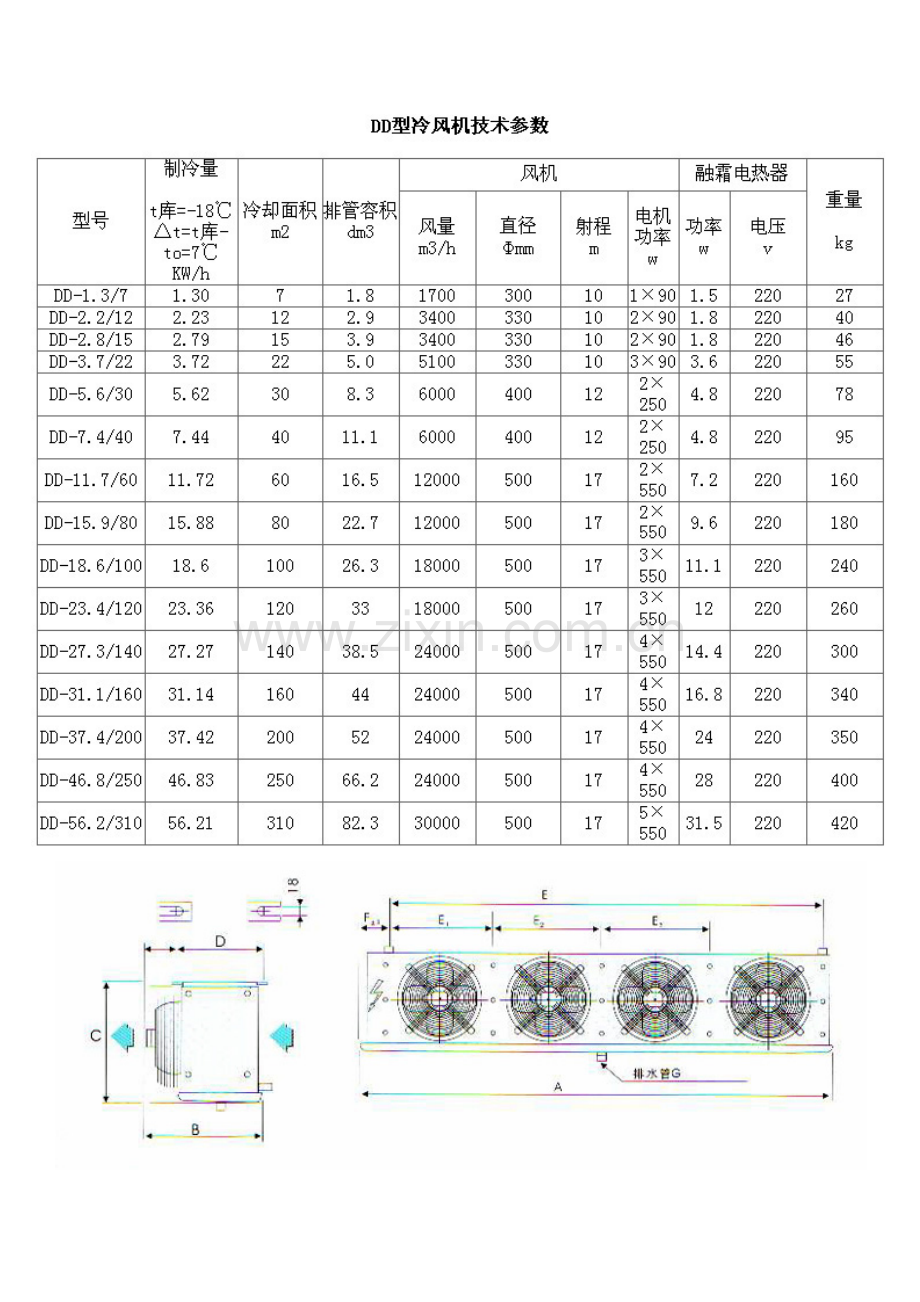

　　DD系列适用于库温-18℃左右的冷库，可低温贮藏肉类、鱼类等冷冻食品；
　　DJ系列适用于-23℃以下的冻结库，可冻结肉类水产品等。
　　产品特点DL、DD及DJ系列吊顶式冷风机中，其蒸发器采用了薄壁钢管与冲孔二次翻边一次成形的高效铝翅片经机械胀管而成，具有高的传热效率，选用的风机防潮湿、碉低温、风量大、噪声低、运转平稳可靠；选用了不锈钢管组成的电热融霜系统，电热管直接插入盘管内，融霜时间短、效果好、壳体采用了优质钢板和喷塑工艺、耐腐蚀、外形平整、美观、大方 。
　　吊顶冷风机选择方法
　　1根据库温（或用途）选择吊顶式冷风机类型（DL、DD、DJ）
　　2根据库内相对湿度确定对数平均温差△t
　　3根据运转工况与△t确定修正系数CF
　　4根据计算确定冷库所需热负荷CT，乘以修正系数CF后即为应选定冷风机的冷量冷量修正系数CF

   DL吊顶冷风机（又称冷风机）是一种用于各种冷库的冷却降温设备，D系列空气冷却器有DL、DD、和DJ三种型式分别适用于不同库温的冷库。其中DL型适用于库温为0℃左右的冷库，如保存鲜鸡蛋或蔬菜的库，DD型适用于库温为-18℃左右的冷库，作为肉、鱼类等冷冻食品的冷藏用。DJ型适用于库温为-25℃或低于-25℃的冷作为鲜肉或鲜鱼制品等冻结用。

DL吊顶冷风机产品具有如下特点：
外壳采用喷塑工艺，耐腐蚀，外观美观。
盘管以错排方式布置，传热效率高，通过机械管将铝翅片套在铜管上连接牢靠。
该产品为厂内配线，所有接线均置于一个接线盒内安装维修方便。
排水盘中央最低处设有排水接头，排水可靠。
槽型吊架，安装方便。
U型管状不锈钢管及氧化镁填科的电热管，置于盘管中，融霜效果良好。
根据客户需要可采用长距离送风或防爆型电机。

DL型冷风机参数（翅片片距：4.5mm)

型     号
名义换热量
(Kw)
△t=7℃
冷却
面积
m2
管
容积
dm3
风      机
融霜电热器
重量
kg
风量
m3/h
直径
Фmm
射程
m
电机
功率
w
功率
KW
电压
V
DL-1.9/10
1.92
10
1.8
1700
330
10
1×90
1.2
220
30
DL-3.2/15
3.21
15
2.9
3400
330
10
2×90
2.4
220
43
DL-4.3/20
4.28
20
3.9
3400
330
10
2×90
2.4
220
50
DL-5.5/25
5.46
25
5.0
5100
330
10
3×90
2.4
220
59
DL-8.0/40
8.02
40
8.3
6000
400
12
2×250
2.4
220
82
DL-10.6/55
10.56
55
11.1
6000
400
12
2×250
2.4
220
98
DL-16.3/80
16.30
80
16.5
12000
500
17
2×550
3.6
220
165
DL-22.4/105
22.38
105
22.7
12000
500
17
2×550
4.8
220
185
DL-27.4/125
27.42
125
26.3
18000
500
17
3×550
8.8
220
249
DL-33.7/160
33.71
160
33
18000
500
17
3×550
8.8
220
270
DL-40.0/185
40.00
185
38.5
24000
500
17
4×550
8.8
220
310
DL-45.0/210
44.96
210
44
24000
500
17
4×550
12
220
350
DL-52.9/260
52.92
260
52
24000
500
17
4×550
12
220
360
DL-67.2/330
67.25
330
66.2
24000
500
17
4×550
12
220
460
DL-83.4/410
83.43
410
82.3
30000
500
17
5×550
15
220
480
