华北电力物资总公司职工住宅及配套工程南槽东侧、西南角，北槽东侧导墙砌筑方案

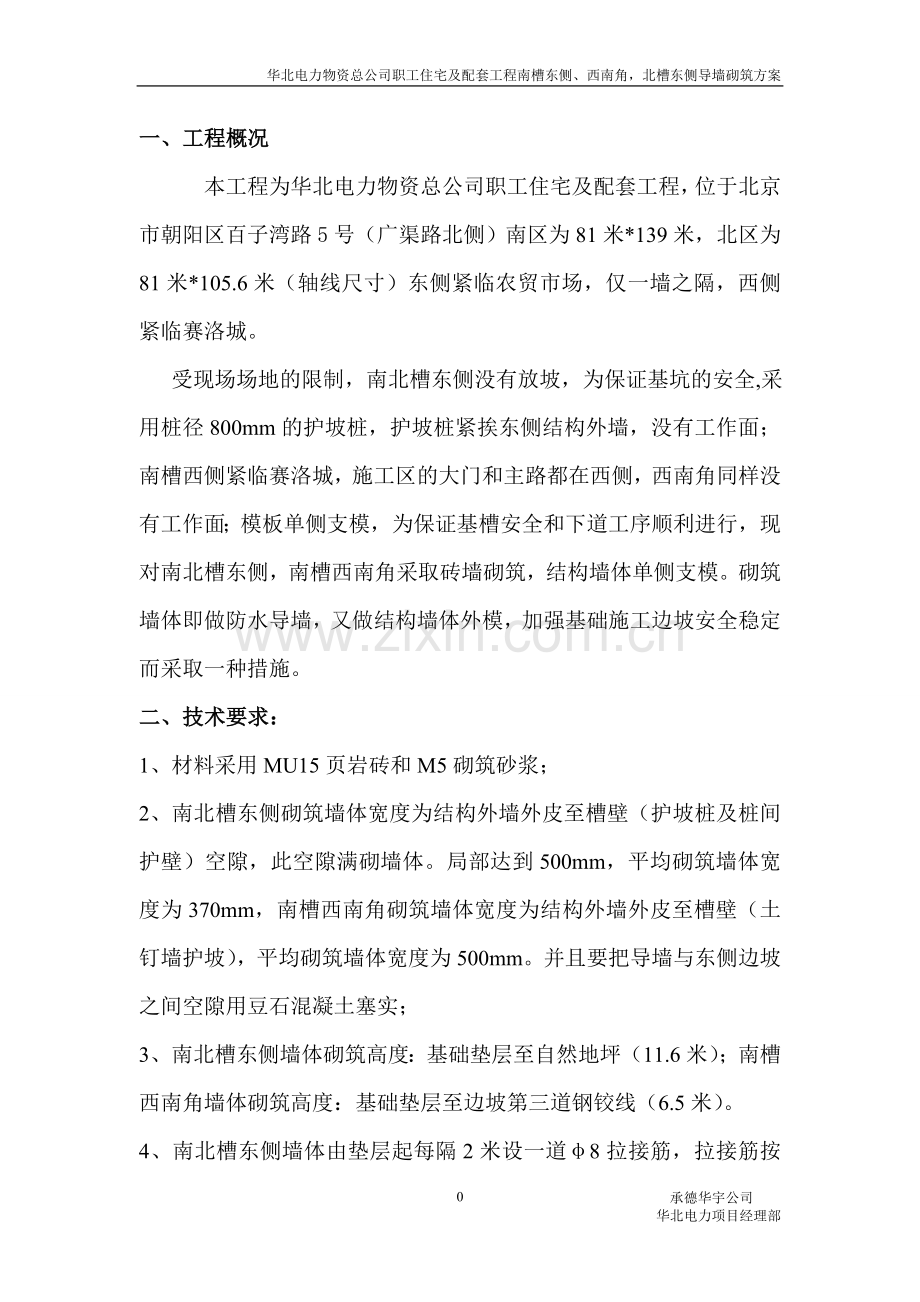

一、工程概况
本工程为华北电力物资总公司职工住宅及配套工程，位于北京市朝阳区百子湾路5号（广渠路北侧）南区为81米*139米，北区为81米*105.6米（轴线尺寸）东侧紧临农贸市场，仅一墙之隔，西侧紧临赛洛城。
受现场场地的限制，南北槽东侧没有放坡，为保证基坑的安全,采用桩径800mm的护坡桩，护坡桩紧挨东侧结构外墙，没有工作面；南槽西侧紧临赛洛城，施工区的大门和主路都在西侧，西南角同样没有工作面；模板单侧支模，为保证基槽安全和下道工序顺利进行，现对南北槽东侧，南槽西南角采取砖墙砌筑，结构墙体单侧支模。砌筑墙体即做防水导墙，又做结构墙体外模，加强基础施工边坡安全稳定而采取一种措施。
二、技术要求：
1、材料采用MU15页岩砖和M5砌筑砂浆；
2、南北槽东侧砌筑墙体宽度为结构外墙外皮至槽壁（护坡桩及桩间护壁）空隙，此空隙满砌墙体。局部达到500mm，平均砌筑墙体宽度为370mm，南槽西南角砌筑墙体宽度为结构外墙外皮至槽壁（土钉墙护坡），平均砌筑墙体宽度为500mm。并且要把导墙与东侧边坡之间空隙用豆石混凝土塞实；
3、南北槽东侧墙体砌筑高度：基础垫层至自然地坪（11.6米）；南槽西南角墙体砌筑高度：基础垫层至边坡第三道钢铰线（6.5米）。
4、南北槽东侧墙体由垫层起每隔2米设一道φ8拉接筋，拉接筋按墙宽370mm设置，拉接筋与桩钢筋连接并焊接牢固，拉接点每个护坡桩均设，拉接筋压入墙体长度不小于500mm。
三、质量要求：
1、砖浇水：页岩砖必须在砌筑前一天浇水湿润，一般以水浸入砖
四边1.5CM为宜，含水率为10%—15%，常温施工不得用干砖
上墙。
2、砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为±2%，
砂控制在±5%以内。
3、砖砌墙：
3.1选砖：选择棱角整齐，无弯曲、裂纹、颜色均匀，规格基
本一致的砖。
3.2撂底：砌砖前根据基线，撂底超过五层要及时进行吊靠。
如有偏差要及时修整。
3.3挂线：砌筑砖墙必须挂线，如果长墙几个人均使用一根通
线，中间应设几个支线点，小线要拉紧，每层都要穿线看
平，使水平缝均匀一致，平通顺直。
3.4砌砖：砌筑采用三一一砌筑法，砌砖时砖要放平，一定要
跟线“上跟线，下跟棱，左右相邻要对平”水平灰缝和竖
向灰缝宽度一般为10MM，但不小于8MM，也不应大于12MM。
砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满
度不小于80%。严禁通缝，砌筑高度不超过1.8米，砖砌
体接槎处灰浆应密实。
3.5、预埋拉筋的数量、长度均符合设计要求和施工规范的规定，
留置间距偏差不超过一皮砖。
四、安全要求：
1、砌筑前均应在地面上用水淋湿（或浸水），不应将砌块运到操作地点时才进行，以免造成场地湿滑。
2、雨季施工不得使用过湿的砌块，以免砂浆流淌，影响砌体质量，雨后继续施工时，应复核砌体垂直度。
3、雨季施工要作好防雨措施，严防雨水冲走砂浆，造成砌体倒塌。
4、车子运送砖、石、砂浆等材料时应注意稳定，不得猛跑，前后车距应不小于2米；坡度行车，两车距离应不小于10米。禁止并行或超车。所载材料不准超出车厢之上。
5、用起重机运砖时，应采用砖笼，并不得直接放在桥板上。吊运砂浆的料斗不能装的过满，吊钩要扣稳，而且要待吊物下降至离楼地面1米以内时，人员才可靠近。扶住就位，人员不得站在建筑物的边缘。吊运物料时，吊臂回转范围内下面不得有行人行走或停留。
6、严禁用抛掷的方法传递砖、石等材料，如同人工传递时，应稳递稳接，上下操作人员站立位置应错开。
7、操作地点临时堆放用料时，要放在平整坚实的地面上，不得放在湿滑积水或泥土松软崩裂的地方。基坑1米以内不得堆料。
8、活动钢（木）脚手架的安装时，必须座落平整坚实地面（基层）上。
9、两脚手板相搭接时，每块应各伸过架的支撑横杆，严禁将上一块板搭在下一块板的悬空部分。
10、每块脚手板上的操作人员不应超过两人，堆放砖块时不应超过单行4皮。
11、上、下脚手架，不应急剧跳上、跳下。在脚手架上操作佩带安全带。
12、不准用不稳定的工具或物体在脚手板面垫高而操作。
13、基坑边堆放材料距离基坑边不得小于1m。尚应按土质的坚实程度确定。当发现土壤出现水平或垂直裂缝时，应立即将材料搬离并进行基坑装顶加固措施。
14、脚手架站脚处的高度，应低于已砌砖墙的高度。
15、不准站在墙上做划线、称角、清扫墙面等工作。
16、砖垛上取砖时，应先取高处后取低处，防止垛倒伤人。
17、砍砖时应面向内，注意碎砖弹出伤人。
18、在台风到来之前，已砌好的墙体应临时作好支撑措施。
19、砌砖使用的工具、材料应放在稳妥的地方，工作完毕后应将脚手板和砖墙上的碎砖、灰浆等清扫干净，防止掉落伤人。
20、每天设专人定时做好边坡观测工作。确认边坡安全稳定后方可进行槽内导墙砌筑。如发现边坡有安全隐患，则立即停止槽内一切施工。
为保证施工安全，成立边坡观测巡查小组如下:
组长： 刘耀坤
边坡稳定观测人员： 姜彭勇、梁珍权
边坡稳定巡查人员： 刘晓辉、李永亮、李建楠、张文辉
