3钢桁架静力加载试验培训讲学.ppt

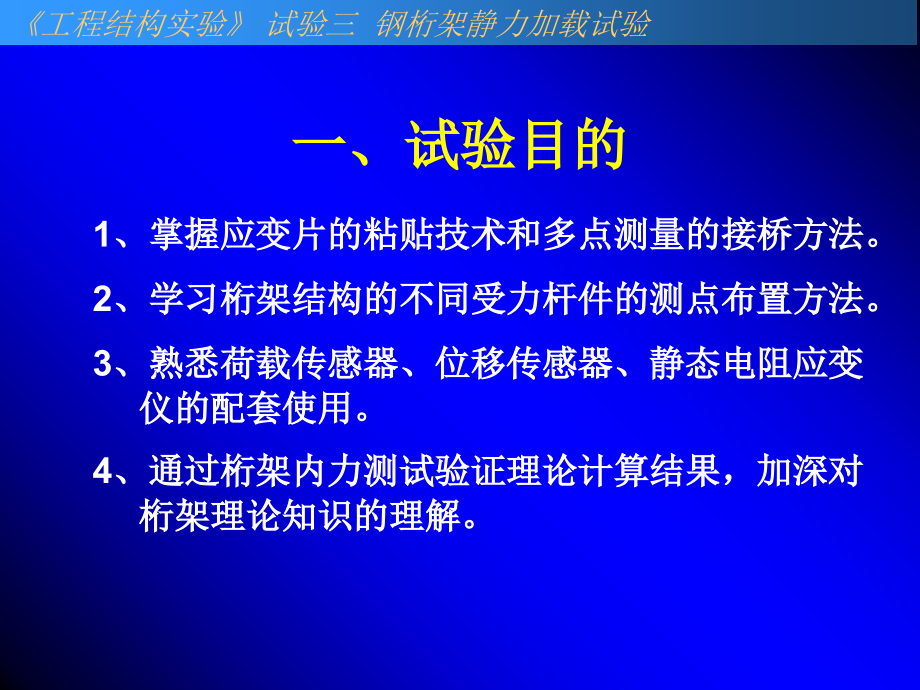

,钢桁架静力加载试验,3钢桁架静力加载试验,一、试验目的,1,、掌握应变片的粘贴技术和多点测量的接桥方法。,2,、学习桁架结构的不同受力杆件的测点布置方法。,3,、熟悉荷载传感器、位移传感器、静态电阻应变仪的配套使用。,4,、通过桁架内力测试验证理论计算结果，加深对桁架理论知识的理解。,工程结构实验,试验三 钢桁架静力加载试验,二、试验测试内容,1,、测量桁架各杆件在每级荷载下的应变，,计算内力,2,、测量节点,C,、,D,、,E,的挠度。,3,、测量节点,A,、,B,的位移。,工程结构实验,试验三 钢桁架静力加载试验,三、使用的仪器设备,1,、电阻应变片及粘贴工具材料（见另指导书）,2,、,5t,压力传感器,1,个，手动千斤顶加载设备,1,套,3,、机电百分表、倾角传感器和磁性表座若干,4,、静态电阻应变仪,1,套,工程结构实验,试验三 钢桁架静力加载试验,静态电阻应变仪,手动千斤顶,位移计,工程结构实验,试验三 钢桁架静力加载试验,钢桁架模型,工程结构实验,试验三 钢桁架静力加载试验,四、试件和试验方法,试件,钢桁架一架，跨度,3m,，材料为,Q235,钢；,上弦杆：,Q1,Q6,长度为,1000mm,，由,2L405,角钢组成。,下弦杆：,U1,、,U2,长度为,1000mm,，由,2L405,角钢组成。,腹 杆：,D2,、,D3,、,D4,、,D5,长度为,553mm,，腹杆,D1,、,D6,长度为,630mm,。竖杆,H1,、,H2,、,H3,长度为,410mm,。均由,2L405,角钢组成。,工程结构实验,试验三 钢桁架静力加载试验,试件和试验方法,试件和试验方法,试验方法,在跨中节点,H,处作用一集中力,P,，其最大值为,30kN,，分五级加载，每级,6kN,。,每次加载后停留,5,分钟，测读各杆件应变，各点位移。,工程结构实验,试验三 钢桁架静力加载试验,试件和试验方法,试验步骤,粘贴应变片。相应处理完毕，停留,1,天。,安装加载设备，架设仪表，应变仪连线并调试。,预加载，检查仪器仪表。,正式加载。分,5,级加载，每级荷载下量测应变及变形，数据记录入表。重复,2,次,。,工程结构实验,试验三 钢桁架静力加载试验,五、成果整理和计算,理论计算,1,、按照结构力学方法，计算桁架各杆件内力。,2,、桁架节点,C,、,D,、,E,挠度计算。,工程结构实验,试验三 钢桁架静力加载试验,完成试验后，整理数据，提交实验报告。,成果整理和计算,荷载,（,kN,）,测点,(,),0,6,12,18,24,30,Q,2,D,1,D,2,H,2,U,1,1.,杆件的荷载,应变数据,实验数据,工程结构实验,试验三 钢桁架静力加载试验,成果整理和计算,杆件的荷载,应变曲线,工程结构实验,试验三 钢桁架静力加载试验,理论值,试验值,成果整理和计算,荷载（,kN,）,项目,(mm),0,6,12,18,24,30,实测值,理论值,误差,2.,节点,C,（或,D,）的挠度曲线,工程结构实验,试验三 钢桁架静力加载试验,成果整理和计算,节点,C,（或,D,）的挠度曲线,工程结构实验,试验三 钢桁架静力加载试验,理论值,试验值,成果整理和计算,杆件,轴力,弦 杆,腹 杆,Q,1,Q,2,Q,3,U,1,U,2,D,1,D,2,D,3,H,1,H,2,实测值,理论值,误 差,3.,杆件轴向内力,工程结构实验,试验三 钢桁架静力加载试验,测点,位移,荷载,A,B,C,D,读数,读数,读数,读数,0,6,12,18,24,30,0,6,12,18,24,30,附,1,：,百分表记录表,工程结构实验,试验三 钢桁架静力加载试验,测点,荷载,1,2,3,4,5,读数,读数,读数,读数,读数,0,6,12,18,24,30,0,6,12,18,24,30,附,2,应变仪记录表,工程结构实验,试验三 钢桁架静力加载试验,思考题,1,、试验加载时为何要分级加载？,2,、杆件内力实测值与理论计算值之间的误差有哪些原因？,？,工程结构实验,试验三 钢桁架静力加载试验,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
