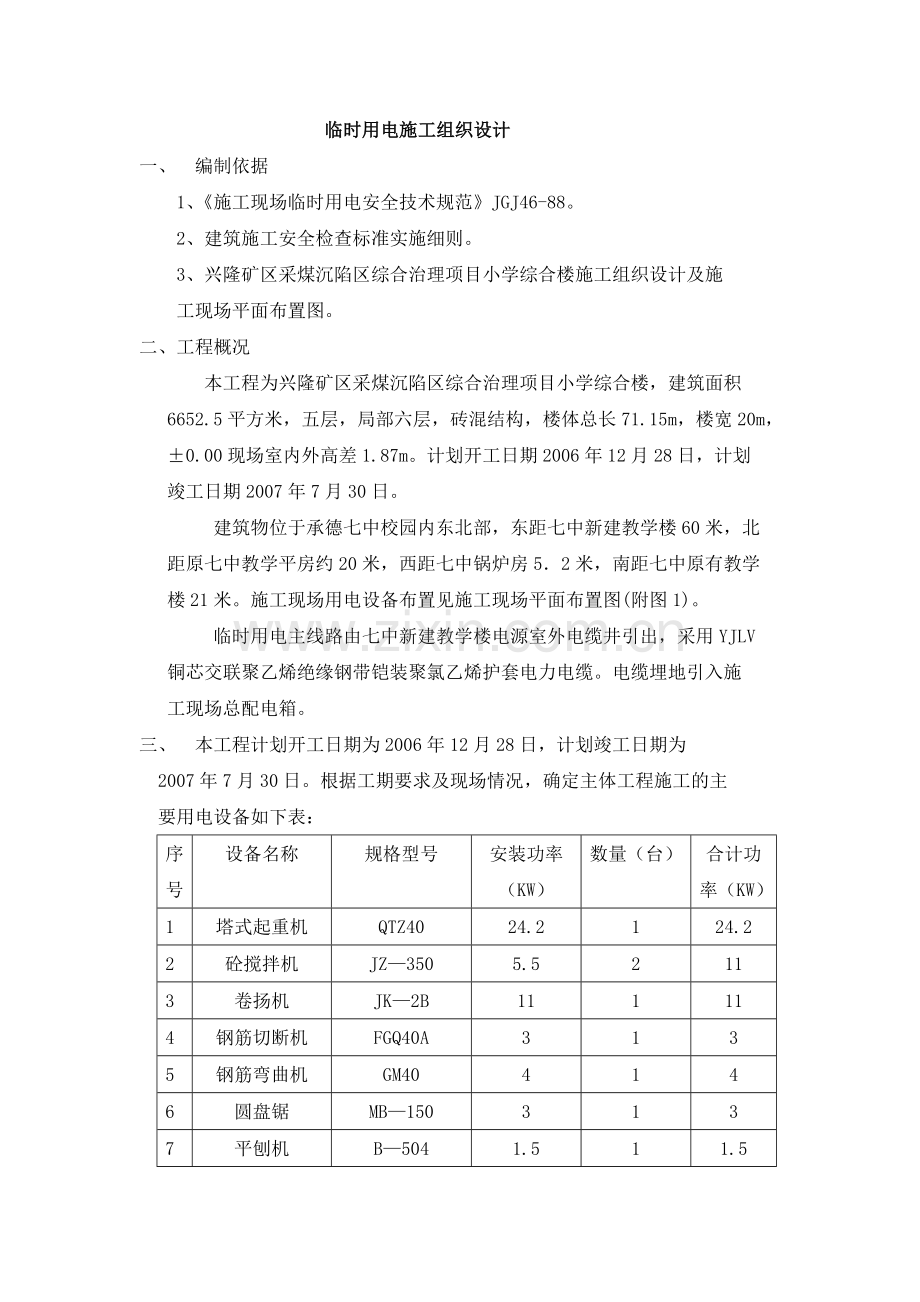

临时用电施工组织设计
一、 编制依据
1、《施工现场临时用电安全技术规范》JGJ46-88。
2、建筑施工安全检查标准实施细则。
3、兴隆矿区采煤沉陷区综合治理项目小学综合楼施工组织设计及施
工现场平面布置图。
二、工程概况
本工程为兴隆矿区采煤沉陷区综合治理项目小学综合楼，建筑面积
6652.5平方米，五层，局部六层，砖混结构，楼体总长71.15m，楼宽20m，
±0.00现场室内外高差1.87m。计划开工日期2006年12月28日，计划
竣工日期2007年7月30日。
建筑物位于承德七中校园内东北部，东距七中新建教学楼60米，北
距原七中教学平房约20米，西距七中锅炉房5．2米，南距七中原有教学
楼21米。施工现场用电设备布置见施工现场平面布置图(附图1)。
临时用电主线路由七中新建教学楼电源室外电缆井引出，采用YJLV
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。电缆埋地引入施
工现场总配电箱。
三、 本工程计划开工日期为2006年12月28日，计划竣工日期为
2007年7月30日。根据工期要求及现场情况，确定主体工程施工的主
要用电设备如下表：
序号
设备名称
规格型号
安装功率（KW）
数量（台）
合计功率（KW）
1
塔式起重机
QTZ40
24.2
1
24.2
2
砼搅拌机
JZ—350
5.5
2
11
3
卷扬机
JK—2B
11
1
11
4
钢筋切断机
FGQ40A
3
1
3
5
钢筋弯曲机
GM40
4
1
4
6
圆盘锯
MB—150
3
1
3
7
平刨机
B—504
1.5
1
1.5

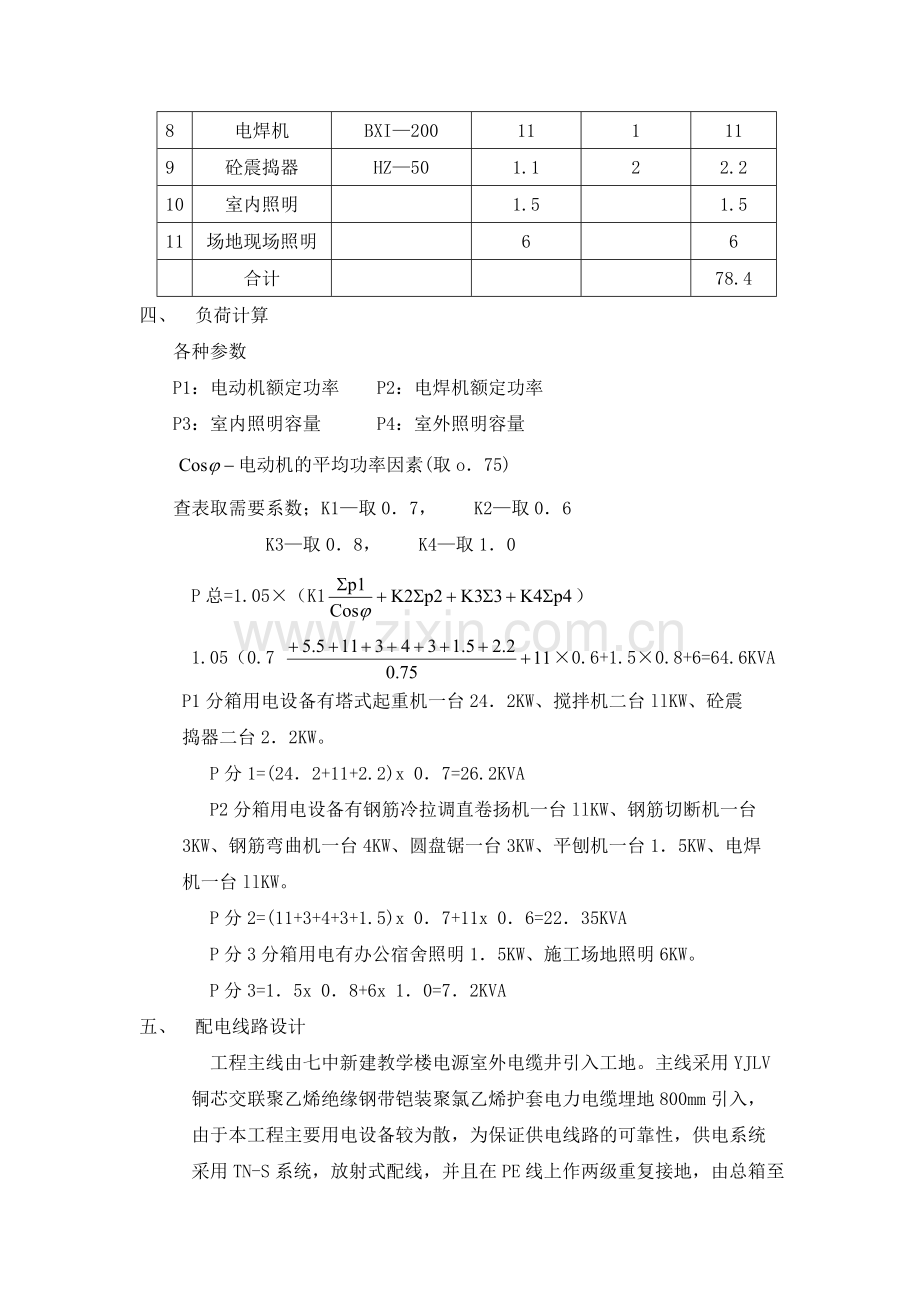

8
电焊机
BXI—200
11
1
11
9
砼震捣器
HZ—50
1.1
2
2.2
10
室内照明

1.5

1.5
11
场地现场照明

6

6

合计

78.4
四、 负荷计算
各种参数
P1：电动机额定功率 P2：电焊机额定功率
P3：室内照明容量 P4：室外照明容量
电动机的平均功率因素(取o．75)
查表取需要系数；K1—取0．7， K2—取0．6
K3—取0．8， K4—取1．0
P总=1.05×（K1）
1.05（0.7 ×0.6+1.5×0.8+6=64.6KVA
P1分箱用电设备有塔式起重机一台24．2KW、搅拌机二台llKW、砼震
捣器二台2．2KW。
P分1=(24．2+11+2.2)x 0．7=26.2KVA
P2分箱用电设备有钢筋冷拉调直卷扬机一台llKW、钢筋切断机一台
3KW、钢筋弯曲机一台4KW、圆盘锯一台3KW、平刨机一台1．5KW、电焊
机一台llKW。
P分2=(11+3+4+3+1.5)x 0．7+11x 0．6=22．35KVA
P分3分箱用电有办公宿舍照明1．5KW、施工场地照明6KW。
P分3=1．5x 0．8+6x 1．0=7．2KVA
五、 配电线路设计
工程主线由七中新建教学楼电源室外电缆井引入工地。主线采用YJLV
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆埋地800mm引入，
由于本工程主要用电设备较为散，为保证供电线路的可靠性，供电系统
采用TN-S系统，放射式配线，并且在PE线上作两级重复接地，由总箱至
分箱以及分箱至开关箱均采用埋地敷设，具体线路走向的配置见施工组
织设计平面布置图(附图1)及管线设计。
1、主引入线的设计
按允许电流选择：查表得K=0．37 Cos=0．75

查表导线为VLV3x 50+2x 25铠装电缆埋地敷设。
2、总闸箱至分1箱的线路选择：
主要用电设备有塔吊、搅拌机及砼震捣用移动箱，此段选用铝芯绝缘
电缆埋地敷设。
按允许电流选择：

查表选择导线为VLV3x16+2x10电缆，考虑到塔吊频繁起动瞬间电
流增加及预备增容因素，适当增加导线截面，选用VLV3x 35+2x16铠装
电缆埋地敷设。
3、总闸箱至分2箱的线路选择：
主要用电设备有钢筋冷拉卷扬机、钢筋切断机、钢筋弯曲机、圆盘锯、
平刨机、电焊机，此段选用铜芯绝缘电缆埋地敷设。
按允许电流选择：

查表选择导线为3x10+2x 6铜芯橡套电缆穿DN32PVC管埋地敷设。
4、总闸箱至照明分线箱的线路选择：
该段线路主要有办公、宿舍照明，施工现场照明，此段选择铜芯绝缘
电缆埋地敷设。
(1)按机械强度选择不小于4mm2。
(2)按允许电流选择：

查表选择导线为3x10+2x 6铜芯橡套电缆穿DN32PVC管埋地敷设。
六、 配电箱及开关刀闸、保护器的选择
1、开关刀闸、保护器均选择由承德三宝商行销售的天津三维电气有
限公司生产的SLX-6(MD)A，SLX-7(MD)，SLX-8(MD)，SLX-10(MD)，
SLX-15(MD)，SLX-01-1(MD)型施工现场专用临电箱作为该工程临时用
电配电箱。
2、施工现场临时用电TN-S系统示意图见附图2。
3、总配电箱电器及其他用电设备的选择见施工现场临时用电系统示
意图(附图3)。
七、 施工现场的接地装置与避雷装置接地设计
1、工现场在总闸箱处设置重复接地，接地体与接地极连接，因用电
设备较分散，所以在线路尾端即分闸箱，加设一级重复接地，接地电阻
值不大于4Ω，经测试合格后方可进行用电运行。
2、场内塔机高度量大，物料提升机高度又在塔机避雷的安全范围内，
所以只在塔机上设一组避雷接地，接闪器与接地装置连接的引下线采用
BVl0 mm 黄绿双色塑铜线，塔机的避雷接地电阻值不大于10Ω，经测
试合格后方可使用。
八、 安全用电技术措施
本工程采用TN-S系统，实行三级配电三级保护，为了安全用电，制
定以下技术措施：
1、总配电箱引出一根专用PE线，各箱不得把N线和PE线连接，PE
线上不许安装开关和熔断器，PE线不得进入漏电保护器，电气设备的金
属外壳与保护零线连接。
2、设漏电保护器：
1)总配电箱、分线箱和开关箱设三级漏电保护器，其动作电流和额
定漏电动作时间应作合理配合，使之具有分级保护的功能。
2)开关内的漏电保护器，漏电动作电流应不大于30mA，动作时间应
小于0.1s，潮湿场所，动作电流应不大于15Ma，动作时间小于0．1s。
3、电气设备设置：
1)开关箱实行“一机、一箱、一闸、一漏电”制。
2)分线箱应装设在用电设备相对集中的地区，分线箱到开关箱距离
不大于30m，开关箱与设备距离不应大于3m。
3)配电箱、开关箱周围不得放杂物，箱体安装牢固，固定式距地
1．4—1．6m，依动式距地0.8m，进出线在箱体底面。
4、电气设备的安装：
1)电气应装在金属或非木质绝缘板上，箱内设零线、地线接线端子，
分线箱做重复接地。
2)箱体及箱内电气正常不带电的金属底座做保护接零。
5、电缆埋深不小于0.6m，下铺50mm厚细砂，覆盖砖等硬质保护层。
6、电气设备的操作，使用与维护：
1)严禁设备带“病”运转。
2)配电箱应分路标记，要求盘面清晰、条理，应按时检查和维护，
总箱、分箱及开关箱应配锁专人管理。
3)定期对接地电阻值、漏电保扩器动作参数进行检测。
7、建立健全安全用电制度：
1)必须由持证上岗的专职电工负责。
2)检修工作必须遵循停电—验电—放电一临时接地线—设备遮栏、
标挂警示牌，进行不停电检修时，由专人监护。
七、电气防火预防措施：
1、保护装置认真选择，导线压牢、压实。
2、使用碘钨灯时，与易燃物间距大于30cm。
3、使用电焊周围不能有易燃物，并备齐消防设备。
4、塔吊做好防雷接地。
5、导线放设、灯具安装、导线与设备连接都应满足规范要求。
6配电箱、开关箱严禁存放杂物及易燃物，在电气集中地方要配置
灭火器，在非动火区内禁止用火。
7、施工现场一旦发生电气火灾时，应立即切断电源，当电源因其他
原因不能及时切断，需派人去供电端拉闸，另一方灭火时，人体应与带
电体保持一定距离，必须穿戴绝缘用品，扑灭电气火灾时要用绝缘性能
好的灭火器，如干粉灭火器、1211灭火器或干砂子，严禁用导电灭火剂
进行扑救。
八、安全用电组织措施
1、建立安全用电检修制度，加强日常管理，临时用电从开工到竣工
要定期检修，并做好计录。
2、建立安全用电责任制，对临时用电的各个部位落实到人，并建立
奖罚制度。
3、建立技术交底制度，向各种用电人员介绍临时电的技术内容和各
类设备的安全注意事项，并履行签字手续。
