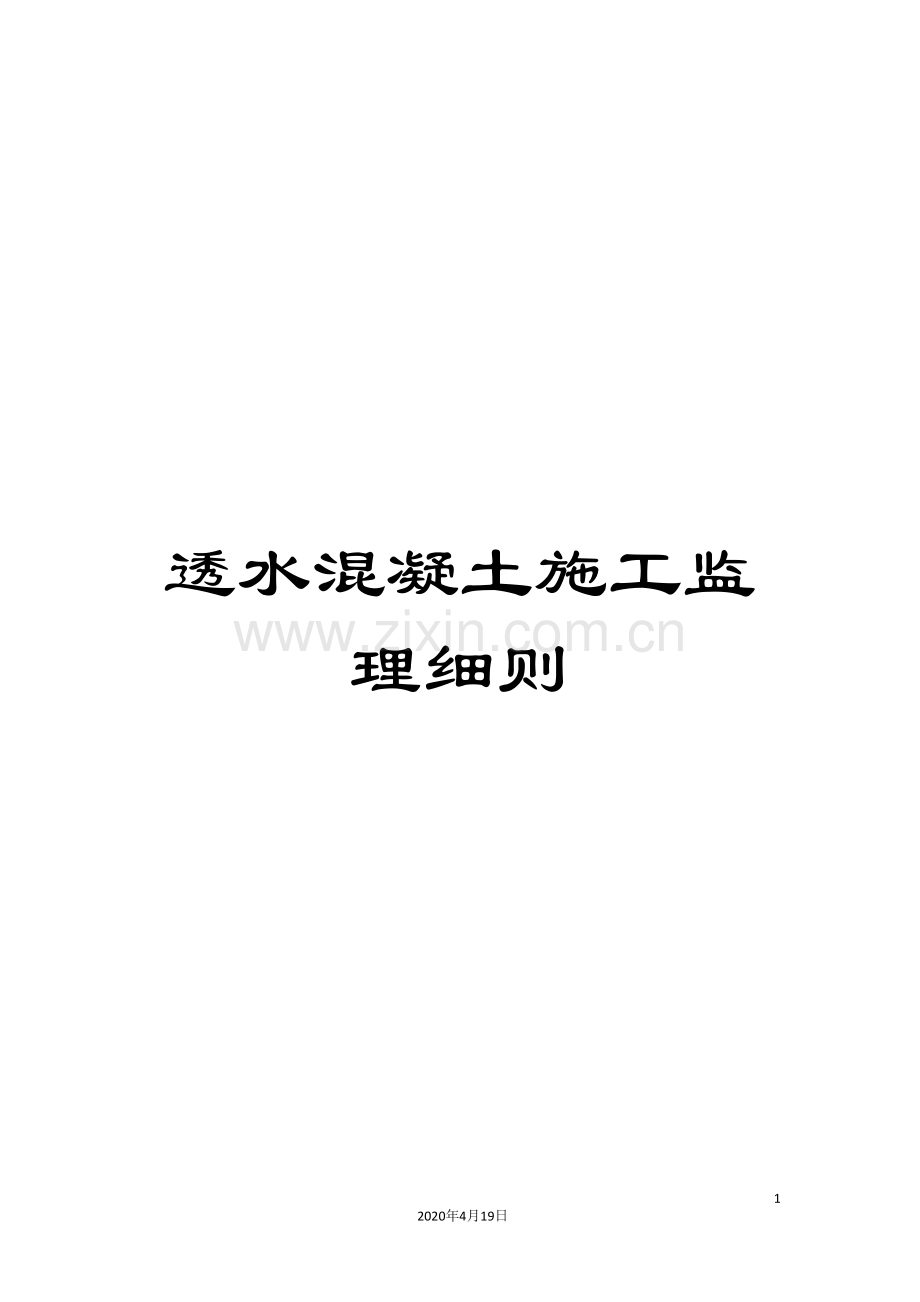

透水混凝土施工监理细则

11
2020年4月19日
文档仅供参考，不当之处，请联系改正。

透水混凝土施工技术要求
及本工程样板段技术要求
1.1规范和标准
供应商所提供透水混凝土的设计、外协外购、生产制造、检测、包装运输、施工、养护及保修，应执行国家、部、企业或有关国外(国际)的规定和标准，满足建筑、公共安全标准、道路使用功能等要求，以及国家已发布实行的其它要求及规范。
有多个规定和标准可供选择时，应就高不就低。供应商在报价时应列出所执行规定和标准的名称及编号。
工程完成后必须能够满足达到鲁班奖的质量要求，同时必须符合《建设工程质量管理条例》、《建筑施工安全检查标准》、《建筑工程质量验收标准》与国家、山东省、济南市现行的其它建设工程验收规范、施工技术标准、程序以及有关建筑材料准用制度、备案制度等有关文件、规定、规范和施工图纸要求等。
其中应遵守但不但限于如下规范：
GB50300- 《建筑工程施工质量验收统一标准》
GB50204- 《混凝土工程施工质量验收规范》
GBJ82《普通混凝土长期性和耐久性能实验方法》
GBl75-1999《硅酸盐水泥、普通硅酸盐水泥》
GB8076《混凝土外加剂》
GB／T50080《普通混凝土拌合物性能试验方法标准》
GB／T50081《普通混凝土力学性能试验方法标准》
GB501 19《混凝十外加剂应用技术规范》
GB50164《混凝土质量控制标准》
JGj53《普通混凝士用碎石或卵石质量标准及检测方法》
JGJl04《建筑工程冬期施工规程》
CJJ1137《城市道路设计规范》
CJJl《城镇道路工程施工及验收评定规范》
JC/T945《透水砖》
DBJ01-11《城镇道路工程施工质量检验标准》
DBJ01-95《预防混凝土工程碱集料反应技术管理规程》
DBJ01-71《市政基础设施工程资料管理规程》
在环境保护方面，必须使用国家和山东省有关标准材料，并符合相关要求。有关安全、节能、环保等方面的强制性标准，供应商必须满足其要求。
1.2设计目标及原则
产品必须符合中华人民共和国有关透水混凝土生产、施工、试验、验收和安全等方面的国家标准和规范的要求，确保顺利经过有关监督部门的验收。
1）实用性
工程的施工与使用必须符合举办全运会及以后的实际需要，充分考虑投资的合理性。
2）可靠性
应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。
3）先进性
采用国际、国内通行的先进技术，适应时代发展的需要。保证工程在未来较长的一段时间内能适应科技进步的发展与变更。满足 全运会和赛后商业化运营的要求。
4）经济性
在可靠性、先进性的前提下，具有良好的性能价格比。
2、高承载透水混凝土地坪技术要求

2.1定义： 透水混凝土
由胶结材料水泥和粗骨料碎石(基层颗粒10-25㎜，面层颗粒5-8㎜)和水及专用外加剂按一定配合比拌制而成的不含细骨料的无砂混凝士，属于高强度、低水灰比、干硬性(塌落度0-2)高性能混凝土(本规程以下简称为透水混凝土)。成型后有较大孔隙，有良好的渗透性能。本次采购及样板段施工为露骨料透水混凝土
2.2材料要求
2.2.1、原材料
（1）．1水泥应采用P.O42．5普通硅酸盐水泥；面层如需采用白水泥应使用P.O 42．5普通硅酸盐水泥，质量符合GBl75《硅酸盐水泥、普通硅酸盐水泥》的规定，并应为高活性低碱水泥，碱含量小于等于0.6％。水泥为甲方指定的济南山水水泥，应见证取样复试，合格后方可用于搅拌混凝土。
（2）粗骨料碎石应符合JGJ53《普通混凝土用碎石或卵石质量标准及检测方法》标准要求，基层用l0- 25mm粒径，堆积密度1450-1650kg／m3，针片状颗粒≤5％，压碎指标<6％；面层用5-8mm粒径碎石，材料指标同基层碎石；粗骨料碎石放射性指标限量≤l0 IRa。骨料碎石必须是济南当地出产的青黑色碎石，碎石进场应具有材质检验合格报告，并由监理单位现场取样检测合格后施工。
（3）混凝土中掺用的外加剂质量及应用技术应符合现行国家标准GB8076《混凝土外加剂》、GB50119《混凝土外加剂应用技术规范》等和有关环境保护的规定。外加剂应按规定取样复验。
（4）拌制混凝土宜采用饮用水；当采用其它水源时，水质应符合国家现行标准JGJ63《混凝土拌合用水标准》的规定。
2.2.2、配套材料
（1）加强剂(矿物掺合料)符合GB/T18736—
（2）稳定剂：主要指标应满足：氨含量≤0．1，抗压强度比≥85％(28d)，压力沁水率≤95％；应有出厂合格证或检验合格报告。
（3）双丙聚氨酯密封胶： 双组分，固体份>40%，进口固化剂，符合国家标准技术要求。
2.2.3．混凝土拌合物
（1）透水混凝土按立方体抗压强度标准值为c25强度等级，可根据道路(广场)的不同荷载要求分别选用。
（2）透水混凝土的孔隙率不得小于15％，透水系数2.0---4．5㎜／s，透水系数检测方法可参照JC／T945— 《透水砖》进行。
（3）透水混凝土的稠度以坍落度表示，透水混凝土的坍落度不宜大于20㎜。
（4）透水混凝土的抗冻性不应低于D50。
（5）透水混凝士中氯化物和碱的总含量应符合现行国家标准GB50010《混凝土结构设计规范》和设计的要求。

2.3竖向做法
（一）露骨料透水混凝土路面上人
双丙聚氨酯密封处理
30㎜厚6㎜粒径C25透水混凝土
30㎜厚10㎜粒径C25透水混凝土
30㎜厚砂滤层
150㎜厚级配砂石（压实）
素土夯实，地基压实系数＞0.93（总包单位负责完成）
（二）露骨料透水混凝土路面（荷载按照5T考虑）上车：用于小型车停车场车道（为本工程样板段规格）
双丙聚氨酯密封处理
30厚5-8㎜粒径C25透水混凝土
90厚10-20㎜粒径C25透水混凝土
30㎜砂滤层
300㎜厚级配砂石（压实）
素土夯实，地基压实系数＞0.93（总包单位负责完成）
样板长度20米，宽幅为8米（体育馆北侧停车场）
（三）露骨料透水混凝土路面（荷载按照15T考虑）上车：用于停车场内停放大巴车道
双丙聚氨酯密封处理
50厚6㎜粒径C25透水混凝土
200㎜厚10㎜粒径C25透水混凝土
30㎜砂滤层
300㎜厚级配砂石（压实）
100厚碎石碾压
地基碾压，地基压实系数＞0.93（总包单位负责完成）
注：平缘石、立沿石、石材车挡及火烧板的铺装必须满足园林及市政的技术规范要求及图纸设计要求，本次采购中的所有平缘石、立沿石、石材车挡及火烧板全部由采购人供货，成交供应商负责铺装。

3.质量检验
透水混凝土质量检验内容包括：强度、厚度、透水性，冻融循环，耐酸雨。强度应不低于设计要求，厚度误差允许范围在10％，透水系数满足设计要求且不低于2.0㎜／s。
透水混凝土施工质量可参照GB50164、CJJ一90进行检验，当对试样结果有疑义时，可采用在试验段切取样块或用岩芯取样方式进行，试样切取或钻芯取样应在施工养护七天后进行。
6验收
一般规定
A透水混凝土地基、垫层施工质量检测按道路施工相关规定进行。
B透水混凝土施工所用原材料的品种、质量满足设计和国家及省市有关标准规范的要求。检验批按《城镇道路工程施工及验收规范》
要求进行划分。
C透水混凝土的强度等级，功能性、耐久性、施工性均应符合设计要求和有关标准规定，并应满足施工操作需要。
D透水混凝土的冬期施工应符合国家现行标准JGJl04《建筑工程冬期施工规程》和施工技术方案的规定。
E透水混凝土艺术地坪应定期进行日常保养。
主控项目
A透水混凝土施工所用原材料的品种、质量满足设计和国家及省市有关标准规范的要求。
检查数量：按进场的批次抽样检验。
检验方法：检查产品合格证、出厂检验报告和进场复验报告。
B透水混凝土配比正确，符合设计要求。
检查数量：全数检查。
检验方法：检查配合比设计资料，检查混凝土搅拌施工记录。
C混凝十的强度等级必须符合设计要求。
检查数量：按普通混凝土相关标准要求留置混凝土试块。
检验方法：查验混凝士试样检测报告。
D混凝土中氯化物和碱的总含量应符合现行国家标准《混凝土结构设计规范》GB50010和设计的要求。
检查数量：全数检查。
检验方法：检查原材料试验报告和氯化物、碱的总含量计算书。
E混凝土透水性能必须符合设计技术要求（见图之设计说明部分）。
检查数量：同一工程、同一配合比的混凝土，取样不应少于一次，现场留置试块送实验室检测，留置组数可根据实际需要确定。
检验方法：检查试件透水系数试验报告。检测方法可参照Jc／T945- 进行。
F混凝土浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。
检查数量：全数检查。
检验方法：观察，检查施工记录。
一般项目
A模板位置、尺寸、正确，支撑稳固，接缝严密。
检查数量：全数检查。
检验方法：查验模板支设施工预检报告
B透水混凝土表面平整度要求≤±5mm，混凝土表面不得有明显划痕、裂缝、污染，在任何l ㎡。范围内大于φ10mm的麻面不得多于两处，不得有缺边、断角、掉渣等缺陷。
检查数量：按检验批抽查。
检验方法：观察检查，尺量检查
C各部位长宽尺寸偏差不大于1／1000：
检查数量：按检验批抽查。
检查方法：钢尺量测。
D面层、基层厚度符合设计要求，各板块间高差≤±5㎜。
检查数量：按检验批抽查。
检查方法：钢尺量测，查验施工记录。
E变形缝的数角、位置正确，变形缝的处理符合要求。
检查数量：全数检查。
检验力法：观察，检查施工记录。
F露骨料制做效果应符合设计要求，即天然石子暴露充分，石子上顶面水泥浆冲洗干净，石子天然质感和色调清晰。
检查数量：全数检查。
检查方法：观察，检查施工记录。
G彩色混凝土色彩应符合设计要求，板块内色差不应明显。
检查数量：全数检查。
检查方法：观察，检查施工记录。
H各步养护时间、方法符合设计要求。
检查数量：全数检查。
检查方法：观察，检查施工记录。
I 胀缝
胀缝须在施工过程中设置，缝边做成半径为15mm的圆角，胀缝填充须用耐候胶，且颜色要与地面同色。
J 缩缝
缩缝采用切割方式设置，填充缩缝的用耐候胶须与地面同色。
K 软连接
周边如有建筑物、花坛、路缘、井盖等处应用不得窄于5cm的橡胶条隔离。
L 边
所有透水地面边缘均做成成半径为15mm的圆角
M 表面石子牢固度
对于达到露骨料效果要求的样板段进行急刹车试验，石子不脱落。
