MDB通讯流程图

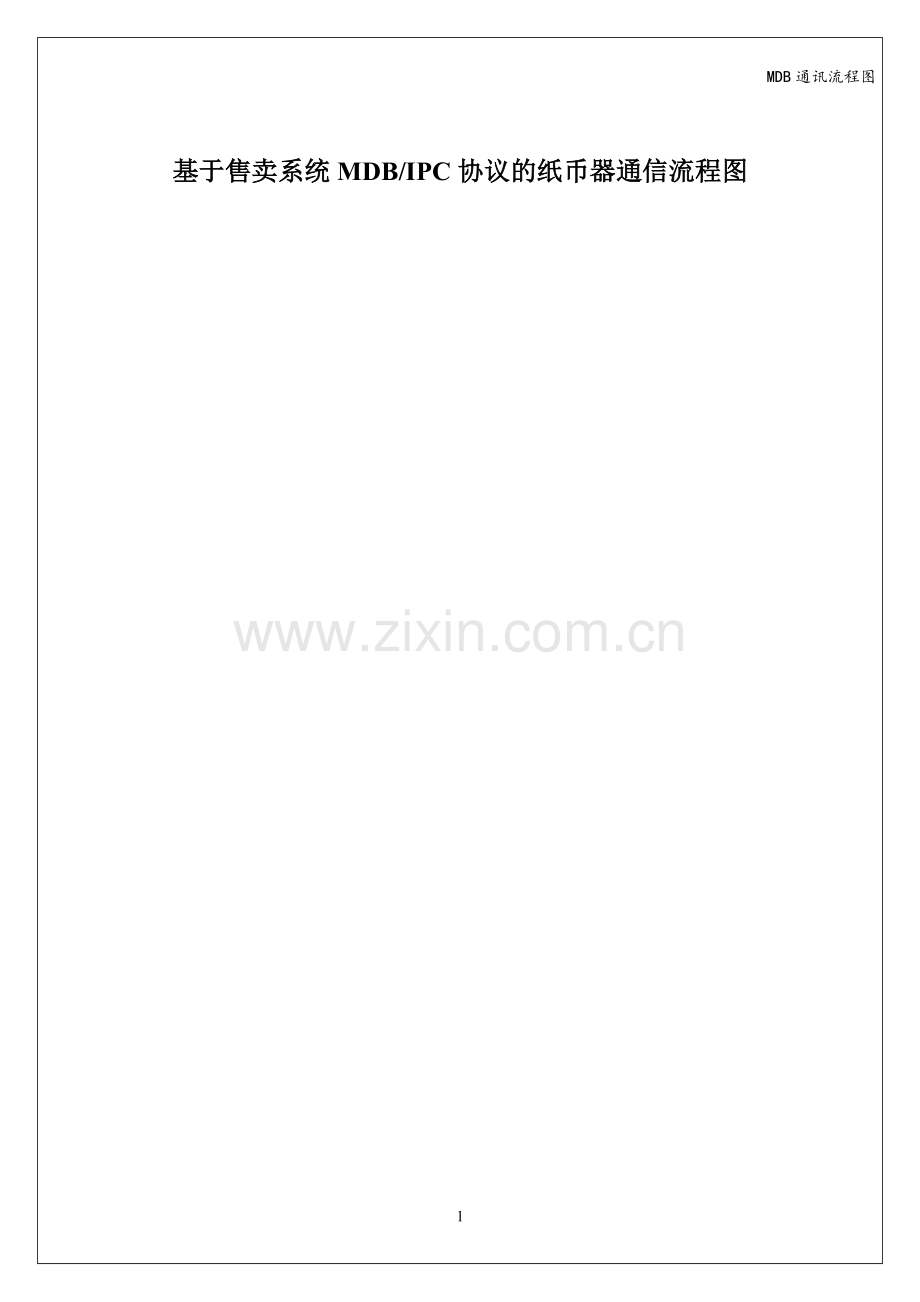

基于售卖系统MDB/IPC协议的纸币器通信流程图

文档版本的修改历史
版本
修改时间
主要内容

1. MDB通信总的流程图
如下图1示

图1

2. 中断接收流程图
如下图2示

图2
3. 命令处理流程图
如下图3示

图3

4．纸币器基于MDB协议的自动售卖系统
纸币器是以从机的身份工作于自动售卖系统,受VMC(主机）的控制和查询，主要有两部分：其一，上电时VMC对纸币器的初始化命令操作，其二，正常工作状态对纸币器的定期轮询，下面分别详述.
〈1>。 纸币器基于MDB协议的自动售卖系统的总体基本流程，引入下图4是为了更清楚的说明纸币器与自动售卖系统是如何工作的。

图4

〈2>．基于自动售卖系统的纸币器初始化程序流程图，如下图5所示.自动售卖机上电后，VMC会向所有从机发来一序列的初始化操作命令，从机只有成功完成相应动作和回复相应的信息后，VMC才使能从机正常工作,否则禁能从机，并报相应从机故障。

图5

〈3>．基于自动售卖系统的纸币器初始化完成后,进入空闲状态开始接受VMC（主机)的轮询,VMC以每隔25-200ms 发送POLL指令对纸币器进行轮询,纸币器应实时回复机器当前的状态，如下图6为纸币器接受轮询流程图。

图6
