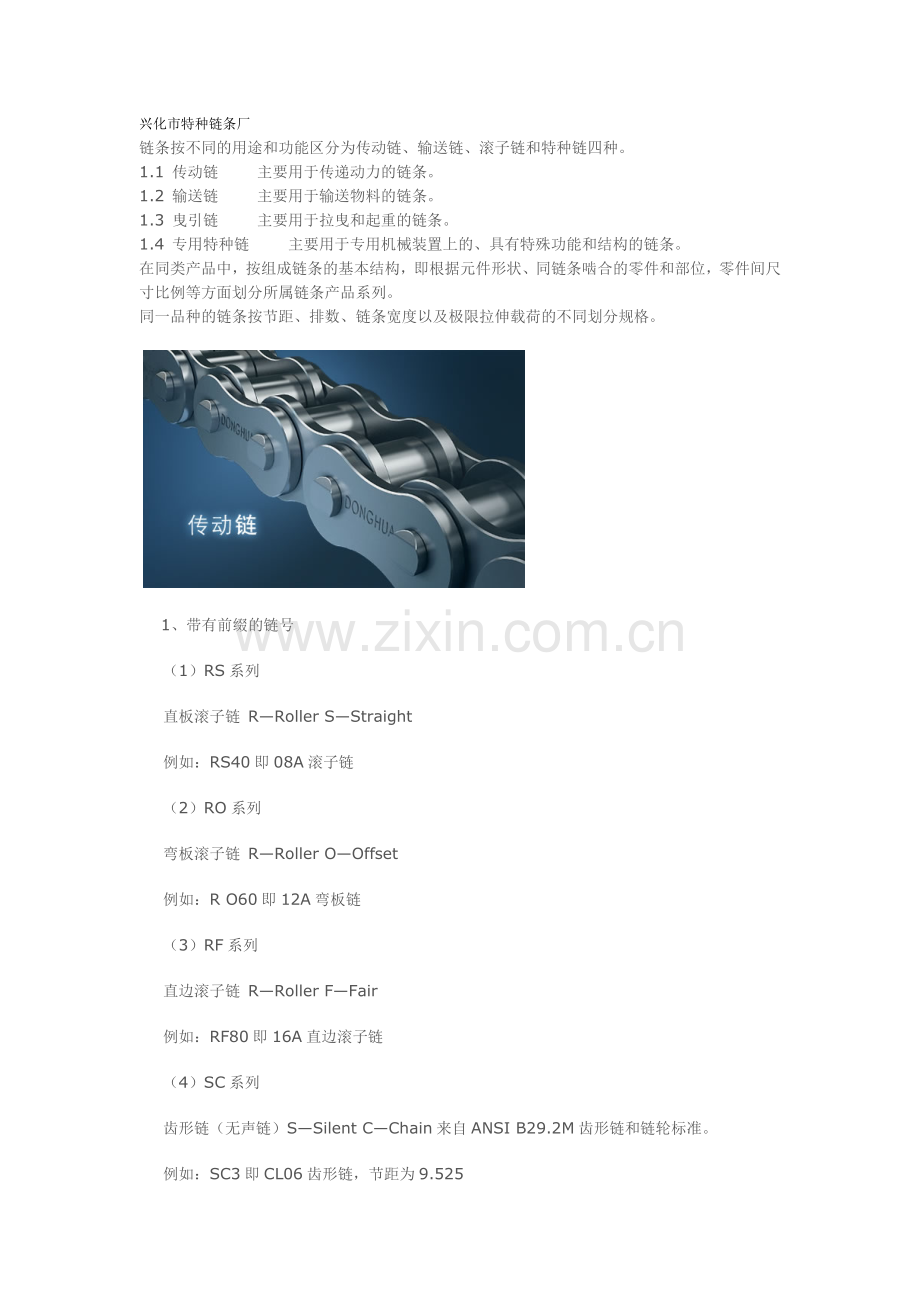

兴化市特种链条厂链条按不同的用途和功能区分为传动链、输送链、滚子链和特种链四种。1.1 传动链 主要用于传递动力的链条。1.2 输送链 主要用于输送物料的链条。1.3 曳引链 主要用于拉曳和起重的链条。1.4 专用特种链 主要用于专用机械装置上的、具有特殊功能和结构的链条。在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。 1、带有前缀的链号 （1）RS系列 直板滚子链 RRoller SStraight 例如：RS40即08A滚子链 （2）RO系列 弯板滚子链 RRoller OOffset 例如：R O60即12A弯板链 （3）RF系列 直边滚子链 RRoller FFair 例如：RF80即16A直边滚子链 （4）SC系列 齿形链（无声链）SSilent CChain来自ANSI B29.2M齿形链和链轮标准。 例如：SC3即CL06齿形链，节距为9.525 （5）C系列 输送链 CConveyor 例如：C2040即08A双节距输送链 C2040 SL SLSmall roller 小滚子 C2060L LLarge roller 大滚子 CA650 CConveyor AAgriculture,农机输送链小滚子型 Smali roller type 大滚子型 Large roller type （6）L系列 板式链 LLeaf chain 例如 AL422即A型板式链，节距12.7，组合22 美国链号 1975年取消 BL546即B型板式链，节距15.875，组合46 美国链号 LH0822即BL422，HHeavy 重型 ISO链号 LL1044，LLight 轻型 ISO链号 （7）M系列 公制链条 MMetric measure 例如：M20内节内宽为1530mm的滚子链，有7种公制节距。 （8）W系列 焊接链 WWelded 例如：W78即节距66mm焊接链，WH为窄系列，WD为宽型 （9）HyVo系列 高速齿形链 HyHeavy duty, Hight Speed VoInvolute （10）PIV系列 齿链式无级变速链 （11）ST系列 自动扶梯梯级链STStep chain 例如：131即节距131.33梯级滚子链 （12）PT系列 自动人行道输送链 PPassenger TStep chain （13）MR系列 可锻铸铁滚子链 Mmalleable RRoller chain（14）TOP系列 平顶链，例如： TT型，TT635普通型平顶链，板条宽63.5 TS型，TS550带平顶的钢滚子链，板条宽55.0 TP型，TP762平顶板为聚醛树脂，基础链为弯板链，板条宽76.2 TTup型，TTup1143顶板为聚醛树脂，销轴为不锈钢，板条宽114.3 TNu型，TNu826聚醛树酯顶板，板条宽82.6 （15）Super系列 特级链，例如：Super80即强度、耐磨、疲劳特别优秀的16A滚子链 （16）US系列 超级链 USUltra Super 例如：US100即20A超级滚子链，级速度可达50米/分以上。 2、带有后缀的链号 （1）H系列 加重型滚子链 HHeavy 例如：CSBH即08B加强链 （2）HP系列 空心销轴链 HHollow PPin 例如：40HP、08A空心销轴滚子链 （3）SS系列 不锈钢链 S1Stainless S2Steel 例如：60SS即12A不锈钢滚子链 （4）NP系列 镀镍链 NNickel PPiated 例如：80NP即16A镀锌05B滚子链 （5）ZP系列 镀锌链 ZZinc PPlated 例如：05BZP即镀锌05B滚子链 （6）SB系列 侧弯链 SSide BBow；也表示粉末冶金套筒链 SSintered BBushing 例如：10AISB即10A单排侧弯滚子链，40SB即08A自润滑链 （7）CU系列 同SB系列，CUCurved 例如：50CU即10A侧弯滚子链 （8）C系列 开口销连接型滚子链 CCotter 例如：2040C即08A双节距传动滚子链，用开口销环接 （9）R系列 用铆头环接之滚子链 RRiveted 例如：2060R即12A双节距滚子链，环节处用开口销或卡簧，其余铆死。 （10）MO系列 免维修O型密封圈链条 MMaintenance free OO Ring chain 例如：428MO即4280型密封圈摩托车链 （11）W系列 倍速链 C2050W即10A双节距倍速输送链，为日本KANA编号 （12）WR系列 管钳链 WRWrench chain 例如：50WR即节距15.875管钳链 3、采用汉语拼音的链号 （1）BS系列 倍速链 BBei SSu 例如：BS25C210A 即C2050W、10A双节距倍速链 （2）LT系列 立体车库链 LLi TTi 例如：16ALT2 即16A双排立体车库链
