河北丰宁抽水蓄能电站通风、交通、泄洪排沙洞工程（合同编号：FNP—Q2） 【技术文件】第13章

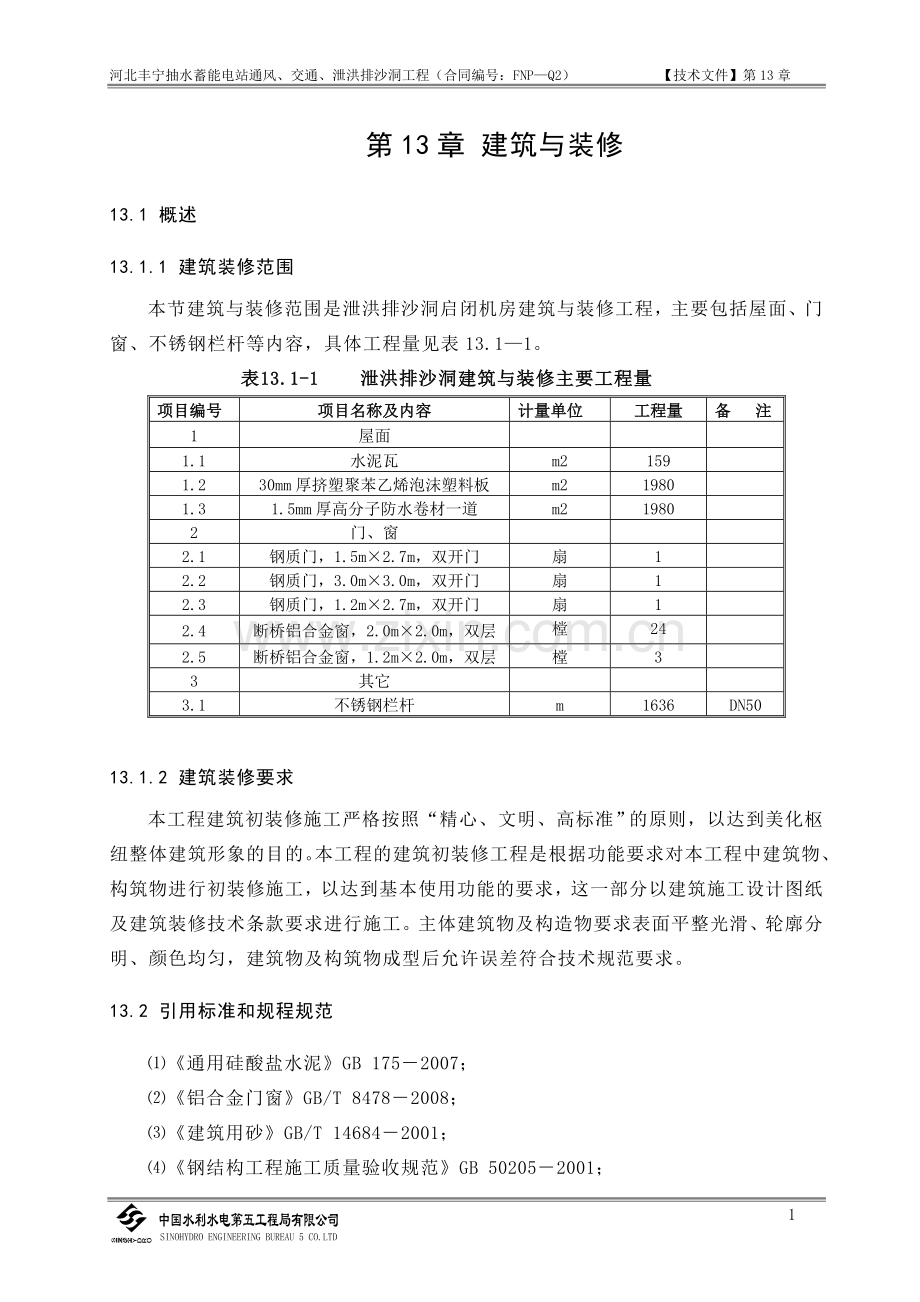

第13章 建筑与装修
13.1 概述
13.1.1 建筑装修范围
本节建筑与装修范围是泄洪排沙洞启闭机房建筑与装修工程，主要包括屋面、门窗、不锈钢栏杆等内容，具体工程量见表13.1—1。
表13.1-1 泄洪排沙洞建筑与装修主要工程量
项目编号
项目名称及内容
计量单位
工程量
备 注
1
屋面

1.1
水泥瓦
m2
159

1.2
30mm厚挤塑聚苯乙烯泡沫塑料板
m2
1980

1.3
1.5mm厚高分子防水卷材一道
m2
1980

2
门、窗

2.1
钢质门，1.5m×2.7m，双开门
扇
1

2.2
钢质门，3.0m×3.0m，双开门
扇
1

2.3
钢质门，1.2m×2.7m，双开门
扇
1

2.4
断桥铝合金窗，2.0m×2.0m，双层
樘
24

2.5
断桥铝合金窗，1.2m×2.0m，双层
樘
3

3
其它

3.1
不锈钢栏杆
m
1636
DN50

13.1.2 建筑装修要求
本工程建筑初装修施工严格按照“精心、文明、高标准”的原则，以达到美化枢纽整体建筑形象的目的。本工程的建筑初装修工程是根据功能要求对本工程中建筑物、构筑物进行初装修施工，以达到基本使用功能的要求，这一部分以建筑施工设计图纸及建筑装修技术条款要求进行施工。主体建筑物及构造物要求表面平整光滑、轮廓分明、颜色均匀，建筑物及构筑物成型后允许误差符合技术规范要求。
13.2 引用标准和规程规范
⑴《通用硅酸盐水泥》GB 175－2007；
⑵《铝合金门窗》GB/T 8478－2008；
⑶《建筑用砂》GB/T 14684－2001；
⑷《钢结构工程施工质量验收规范》GB 50205－2001；
⑸《木结构工程施工质量验收规范》GB 50206－2002；
⑹《屋面工程质量验收规范》GB 50207－2002；
⑺《建筑地面工程施工质量验收规范》GB 50209－2002；
⑻《建筑装饰装修工程质量验收规范》GB 50210－2001；
⑼《建筑工程施工质量验收统一标准》GB 50300－2001；
⑽《钢筋焊接及验收规程》JGJ 18－2003；
⑾《普通混凝土用砂、石质量及检验方法标准》JGJ 52－2006；
⑿《混凝土用水标准》JGJ 63－2006；
⒀《建筑生石灰》JC/T 479－1992；
⒁《建筑生石灰粉》JC/T 480－1992；
⒂《建设工程质量管理条例》2000年1月30日。
13.3 施工方案
13.3.1 屋面施工方案
13.3.1.1 概述
本节所述屋面工程包括屋面防水工程、屋面保温隔热工程和屋面瓦工程。屋面防水工程为1.5mm厚高分子防水卷材一道，防水等级II级；屋面保温工程为30mm厚挤塑聚苯乙烯泡沫塑料板，屋面瓦工程为水泥瓦。
13.3.1.2 质量控制规定
⑴屋面工程施工前，承包人应编制防水工程施工方案或技术措施，报送监理工程师审批。
⑵ 屋面工程施工中，应按施工工序和层次进行检验，合格后方可进行下道工序和层次的作业。下道工序或相邻工程施工时，对屋面工程已完成的部分应采取保护措施，防止损坏。
⑶ 伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕，应避免在已完工的防水层上凿孔打洞。
13.3.1.3 材料要求
⑴ 防水卷材及胶粘剂
① 防水卷材采用合成高分子防水卷材，单层厚度不少于1.2mm，设防两道，其外观质量和物理性能应符合表13.3－1和表13.3－2和规范相关条文的要求。
② 由卷材生产厂配套供应的合成高分子胶粘剂，其黏结剥离强度不应小于15N/10mm，浸水138h后黏结剥离强度保持率不应小于70％。
表13.3-1 防水卷材的外观质量要求
项 目
外观质量要求
折 痕
每卷不超过2处，总长度不超过20mm
杂 质
大于0.5mm颗粒不允许，每1 m2不超过9mm2
胶 块
每卷不超过6处，每处面积不大于4mm2
凹 痕
每卷不超过6处，深度不超过本身厚度的30％，树脂类深度不超过15％

表13.3-2 防水材料的物理性能
项 目
性 能 要 求
硫化橡胶类
非硫化橡胶类
纤维增强类
断裂拉伸强度（MPa）
≥6
≥3
≥9
扯断伸长率（％）
≥400
≥200
≥10
低温弯折性（°C）
-30
-20
-20
无裂纹
不透水性
压力（MPa）
≥0.3
≥0.2
≥0.3
保持时间（min）
≥30
热老化保持率（80±2°C，138h）
断裂拉伸强度（％）
≥80
扯断伸长率（％）
≥70
⑵保温材料
30mm厚挤塑聚苯乙烯泡沫塑料板的表观密度必须大于或等于32kg/m3,导热系数小于或等于0.03W/(m·K)。
13.3.1.4工序安排
主体结构施工完毕，即开始进行基层清理、保温层，找坡层施工。做完屋面找坡层后，听取天气预报，在预报有3-4天好天气的情况下连续进行屋面防水层施工，检查合格后及时进行保护层施工。
工序安排：保温层 → 找坡及找平层 →防水层 → 防水保护层 → 屋面面层。
13.3.1.5保温层施工
⑴保温层工艺流程: 基层清理→管根堵孔、固定→铺设30mm厚挤塑聚苯乙烯泡沫塑料板。
⑵施工前将屋面上的尘土、杂物清理干净。
⑶穿过屋面和墙面等结构层的管根部，应用豆石混凝土（内掺3%微膨胀剂）填塞密实，将管根固定。
⑷保温板应紧靠在基层表面上，并应用聚合物砂浆贴严、粘牢。
⑸保温层施工完成后，应及时铺抹找坡层，以减少受潮和进水，尤其在雨季施工，要及时采取苫盖措施。
⑹找坡层施工工艺流程：基层处理 →坡度弹线 → 洒水湿润 → 打点、冲筋→施工找坡、找平层（压光）→ 养护 → 密封膏灌分格缝
⑺找坡、找平层施工前，要将保温层上面的松散杂物清扫干净，突出基层表面的硬块要剔平扫净。找坡层为1:3水泥砂浆，找坡层施工前，要先在侧墙上弹出坡度线，并按线打点冲筋。找坡层要留设分格缝，宽度20mm；分格缝的位置应留在板端，纵横缝的最大间距不得大于6m；分格缝内应嵌填密封材料。找坡层与突出屋面结构的交接处和转角处，应做成圆弧形，圆弧半径50mm，水落口处做成略低的凹坑。找坡层抹平、压实后，常温时在24h后浇水养护，养护时间一般不小于7d，干燥后即可进行防水层施工。
13.3.1.6卷材防水屋面施工
⑴ 铺设防水卷材的基面要求
①在屋面防水层施工前，承包人应会同监理工程师对找坡面进行检查和验收，并作好验收记录。找坡面应牢固，表面应光滑，不得有酥松、起砂、起皮现。
② 卷材铺贴前应保持基面干燥，表面浮散的撒布料应清扫干净，避免损伤卷材。
③屋面防水工程严禁在雨、雪天和五级风以上以及负温的气候条件下进行施工。施工过程中遇到雨、雪，应采取遮蔽措施。
⑵ 基层面处理
在铺贴卷材前，采用防水卷材配套的底胶(基层处理剂)均匀喷涂一层胶质薄膜，以提高卷材和基层的粘结力。
⑶ 卷材铺设方法
①屋面坡度小于3％时，卷材宜平行屋脊铺贴。
②上下层卷材不得相互垂直铺贴。
③ 铺贴立面或大坡面卷材时，胶粘剂应满涂，并尽量减少卷材短边搭接。
④ 立面卷材收头的端部要裁齐，压入预留凹槽内，用压条或垫片钉压固定，最大钉距不应大于900mm，然后用密封材料将凹槽嵌填封严。
⑷卷材搭接要求
① 卷材搭接的宽度和要求，应根据屋面坡度、年最大频率风向和卷材的材性决定。
②卷材的搭接宽度应符合表13.3－3的要求。
表13.3－3 卷材搭接宽度要求
搭接方向
短边搭接宽度(mm)
长边搭接宽度(mm)
铺贴方法、卷材种类
满粘法
空铺法、点粘法、条粘法
满粘法
空铺法、点粘法、条粘法
合成高分子防水卷材
粘结法
80
100
80
100
③ 上、下层及相邻两幅卷材的搭接缝应错开。平行于屋脊的搭接缝应顺水流方向搭接；垂直于屋脊的搭接缝，应顺年最大频率的风向搭接。
④叠层铺设的各层卷材，在天沟与屋面的连接处，应采用叉接法搭接，搭接缝应错开；接缝宜留在屋面或天沟侧面，不宜留在沟底。
⑤合成高分子防水卷材施工
合成高分子卷材采用冷粘法，冷粘法铺贴卷材的方法如下：
A采用厂家配套提供的专用胶粘剂。胶粘剂涂刷应均匀、不漏底、不堆积。空铺法、条粘法、点粘法应按规定的位置与面积涂刷胶粘剂。
B根据胶粘剂的性能，控制好胶粘剂刷与卷材铺贴的间隔时间。
C铺贴卷材时，应排除卷材下的空气，并辊压粘贴牢。搭接部位的接缝应满涂胶粘剂，溢出的胶粘剂随即刮平封口。
D接缝口应用密封材料封严，宽度不应小于10mm。
13.3.1.7 卷材防水屋面的细部构造施工
⑴ 卷材屋面防水的基层与突出屋面结构（女儿墙、立墙、变形缝等）的连接处，以及基层的转角处（水落口、檐口、天沟、檐沟、屋脊等）均应做成圆弧。
⑵ 天沟、檐沟和无组织排水檐口的防水构造施工应符合GB 50207－2002第9.0.4条的规定。
⑶ 泛水防水构造施工应符合GB 50207－2002第9.0.6条的规定。
⑷变形缝防水构造施工应符合GB 50207－2002第9.0.8条的规定。
⑸ 水落口防水构造施工应符合GB 50207－2002第9.0.7条的规定。
13.3.1.8坡屋面防水保护层施工
坡屋面防水保护层为4厘米厚C20豆石砼保护层，为了预埋12号镀锌低碳钢丝，保护层内配置直径6毫米、间距90厘米的双向钢筋，为了避免损伤防水层，直径6毫米、间距90厘米的双向钢筋不设弯钩，端头用胶带缠裹。
13.3.1.9水泥瓦屋面施工
⑴水泥瓦屋面施工工艺：基层清理 → 施工放线 →绑扎顺水条 → 钉设挂瓦条 →挂瓦→淋水试验→验收
⑵放线不仅要弹出屋脊线及檐口线、水沟线，还要根据屋面瓦的特点和屋面的实际尺寸，通过计算，得出屋面瓦所需的实际用量，并弹出每行瓦及每列瓦的位置线，便于瓦片的铺设。
⑶为保证屋面达到三线标齐，应在屋檐第一排瓦和屋脊处最后一排瓦施工前进行预铺瓦，大面积屋面利用平瓦扣接的3mm调整范围来调节瓦片。
⑷屋面檐口地一排瓦、山墙处瓦片以及屋脊处的瓦片必须全部固定，其余可间隔梅花状固定，需用18号双股铜丝穿过瓦孔系于挂瓦条上，或用钢钉直接钉在挂瓦条上。
⑸排水沟部位的瓦片用手提切割机裁切，应切割整齐，底部空隙用砂浆封堵密实、抹平，平瓦伸入天沟、檐沟的长度不应小于50mm.
13.3.2 门、窗、护栏施工
13.3.2.1 铝合金门窗施工
⑴ 工艺流程
弹线→安装铝合金窗披水→防腐处理→铝合金门窗安装就位→铝合金门窗固定→门窗框与墙体间隙处理→门窗扇与门窗玻璃安装→安装五金配件→质量检验
⑵ 施工方法
①弹线：在最高层找出门窗口边线，用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边剔凿处理。门窗口的水平位置以楼层+50cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮（若标高相同）则在同一水平线上。
② 墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝合金门窗在墙厚方向的安装位置。
③安装铝合金窗披水：按设计要求将披水条固定在铝合金窗上，保证安装位置正确、牢固。
13.3.2.2栏杆扶手施工
⑴ 工艺流程
放线→安装立柱→扶手与立柱连接→打磨抛光→验收
⑵ 施工要点
①在建筑基面上放线，确定立柱固定位置，并检查埋件是否符合要求；按设计扶手构造，根据折弯位置、角度、划出扶手直线段与弯折段的起点和终点。
②栏杆立杆安装应按设计要求及施工墨线从起步处向上的顺序进行。楼梯起步处平台两端立杆先安装。焊接施工时，其焊条与母材材质相同，安装时将立杆与埋件点焊临时固定，经标高、垂直校正后，施焊牢固。立柱焊接时，需两人配合，一人扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，要与预埋件焊接牢固、垂直，并符合焊接规范。两端立杆安装完毕后，拉通线用同样方法安装其余立杆。立杆安装必须牢固，不得松动。
③扶手栏杆等主要构件安装后，立即进行校正、固定；全部焊接好后，用手持式打磨机将焊缝打平砂光，直到不显焊缝。再用绒布砂轮或毛毡轮进行抛光，同时采用相应的抛光膏，直到与相邻的母材基本一致，不显焊缝为止。
