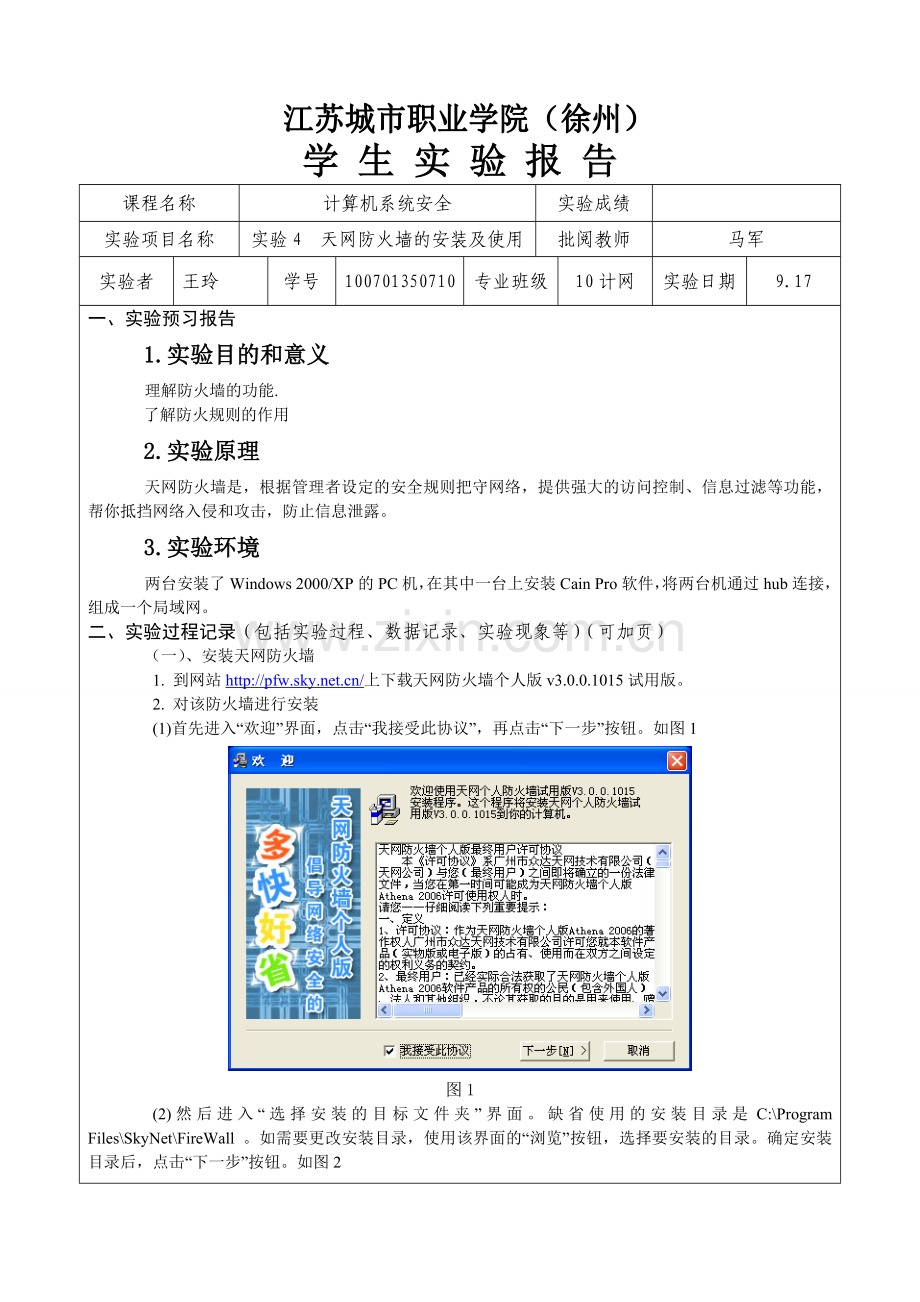

学 生 实 验 报 告
课程名称
计算机系统安全
实验成绩

实验项目名称
实验4 天网防火墙的安装及使用
批阅教师
马军
实验者
王玲
学号
100701350710
专业班级
10计网
实验日期
9.17
一、实验预习报告
1.实验目的和意义
理解防火墙的功能.
了解防火规则的作用
2.实验原理
天网防火墙是，根据管理者设定的安全规则把守网络，提供强大的访问控制、信息过滤等功能，帮你抵挡网络入侵和攻击，防止信息泄露。
3.实验环境
两台安装了Windows 2000/XP的PC机，在其中一台上安装Cain Pro软件，将两台机通过hub连接，组成一个局域网。
二、实验过程记录（包括实验过程、数据记录、实验现象等）（可加页）
（一）、安装天网防火墙
1.  到网站
2.  对该防火墙进行安装
(1)首先进入“欢迎”界面，点击“我接受此协议”，再点击“下一步”按钮。如图1

图1
(2)然后进入“选择安装的目标文件夹”界面。缺省使用的安装目录是C:\Program Files\SkyNet\FireWall 。如需要更改安装目录，使用该界面的“浏览”按钮，选择要安装的目录。确定安装目录后，点击“下一步”按钮。如图2

图2
(3)进入“选择程序管理器程序组”界面。点击“下一步”按钮。进入“开始安装”界面，再点击“下一步”按钮。系统开始安装天网防火墙。
(4)安装过程中，会看到弹出如图3所示的“天网防火墙设置向导”界面。阅读说明文字，点击“下一步”按钮。

图3
(5)进入“安全级别设置”界面，仔细阅读不同的安全级别的安全性说明。
nbsp;    思考：该界面有何用途？
记住缺省的安全级别，点击“下一步”按钮。如图4

图4
(6)进入“局域网信息设置”界面。可以看到如图5所示的界面。仔细阅读该界面的说明。保留缺省设置不变。
    该界面中有两个选择项：开机的时候自动启动防火墙；我的电脑在局域网中使用。
    看看该界面中显示的IP地址是否是本机器地址。按“刷新”按钮，看效果如何。
    点击“下一步”按钮

图5
(7)进入“常用应用程序设置”界面，阅读该界面说明。仔细浏览在该界面中包含的应用程序。
    思考：如果点击应用程序“Internet Explorer”前面的勾，会产生什么样的后果。
保留缺省的设置，点击“下一步”按钮。如图6

图6
(8)进入“向导设置完成”界面。按“结束”按钮。
(9)弹出“安装已完成”界面。该界面有一个选项“安装CNNIC中文域名和通用网址客户端软件”，点击选项前面的勾，取消安装他们。如图7所示。

图7
(10)弹出标题为“安装”的小窗口，要求重新启动机器。点击“确定”按钮，重新启动机器。
(二)、学习天网防火墙的基本功能
3  启动天网防火墙
(1)点击“开始”－》“程序”－》“天网防火墙试用版V2.73”－》“天网防火墙试用版V2.73”。此时，会谈出一个对话框，要求输入用户名和注册码，选择“取消”按钮，启动天王防火墙。
(2)在任务栏图托盘处会看见一个蓝色的天王防火墙图标，双击该图标，天网防火墙个人版软件就展示在桌面上了，如图8所示。

图8
4  学习应用程序访问网络权限设置功能。
(1)打开一个IE浏览器，试着访问一个网页，看是否能够正常访问。
(2)点击“应用程序规则”按钮。显示如图9所示。

图9
(3)找到Internet Explorer应用程序，点击“选项”，弹出一个“应用程序规则高级设置”窗口，如图10所示。仔细阅读规则。
思考：当设置规则如图10所示时，此时“不符合上面条件时”对应的操作是选择项 “询问”。假设要访问的网站使用的是8080端口，如:8080，在IE浏览器中输入这样的地址后会有什么样的信息出现。如果将“不符合上面条件时”对应操作改为选择项“禁止操作”，同样访问使用8080端口的网站，会有什么结果出现。
点击“取消”按钮，回到应用程序规则界面。

图10
(4)Internet Explorer应用程序，点击“删除”按钮。然后打开IE浏览器，试着访问一个网站，看看结果如何。
思考：将此结果和本步中的第（1）步的结果相比较，看看有何不同，并思考一下为什么不同。
5学习系统设置功能。
(1)点击“系统设置”按钮。弹出系统设置界面，如图11所示。

图11
(2)思考：如果选中了“启动”项的“开机后自动启动防火墙”，会有什么后果。
(3)思考：如果勾选“应用程序权限”下的“允许所有的应用程序访问网络，并在规则中记录这些程序”选项，会有什么结果。
点开“在线升级设置”，熟悉相关内容。
6学习网络访问监控功能。
(1)点击“应用程序网络使用状况”按钮。弹出界面如图12所示。将前面的“+”号全部点开，看看针对TCP协议，本机哪些端口处于监听状态，并记录下来。

图12
(2)在该界面中，找到，点击箭头，显示下拉框，然后在下拉框中选择UDP协议，界面如图13所示。将前面的“+”号全部点开，看看针对UDP协议，本机哪些端口处于监听状态，并记录下来。

图13
7学习日志记录功能。
点击“日志”按钮。弹出界面如图14所示。

图14
详细读每一条记录，并思考这些记录和哪些本机操作是相关联的。
8学习断开/接通网络功能。
(1)点击断开/接通网络按钮，当按钮变成时，打开一个IE窗口，输入刚才访问的网站，看能否再次访问。
三、理解防火墙的规则
1学习天网防火墙的IP规则
(1)这一步需要两台机器配对作试验。机器甲安装并启动天网防火墙，机器乙不启动天网防火墙并保证没有加载其他防火墙。
(2)在机器甲上，点击“自定义IP规则”键，弹出窗口如图15所示。

图15
(3)获取机器甲和机器乙的ip地址。在机器乙上，使用ping命令ping机器甲，看是否ping的通，思考为什么。在机器甲上，使用ping命令ping机器乙，看是否ping的通，思考为什么。例如，机器甲的ip地址为192.169.0.101，则在机器乙上，点击开始—〉运行，然后在“运行”窗口输入命令：ping 192.168.0.101 -t，如图16所示，看弹出窗口显示的ping命令执行结果。

图16
(4)在机器甲的天网防火墙IP规则列表中，找到“防止别人用ping命令探测”这一条规则，可以看到，使用缺省规则时这一条前面的方框是打了一个勾的，现在将方框里的勾点击一下，去掉这个勾。
(5)在机器乙上，再次使用ping命令ping机器甲的地址，看弹出窗口显示的ping命令执行结果，将它与第（3）步的相同操作的结果相比较，并思考为什么。
(6)在机器甲的天网防火墙IP规则列表中，找到“禁止所有人连接”这一条规则，可以看到，使用缺省规则时这一条前面的方框是打了一个勾的，现在双击它，看到弹出一个修改IP规则窗口，如图17所示。

图17
(7)仔细读该窗口的相关信息。思考该规则的功能。
(8)在该窗口中，将“对方IP地址”下的下拉窗口拉开，将“任何地址”改为“指定地址”，如图14所示。
(9)在“指定地址”的右边，填上机器乙的地址。例如，如果机器乙的地址为192.168.0.102，则在地址栏就填上该地址，如图18所示。

图18
三、实验小结
在通常情况下，如果连接到Internet时未保护你的电脑，那么黑客就可能通过网络攻击你的电脑或窃取硬盘中的数据，引起网络瘫痪或机密失窃，最终使用户损失惨重。那么通过此次的实验，我们可以熟练的应用设置天网防火墙，给电脑上一层保护卡，尽量保护电脑安全使用。
