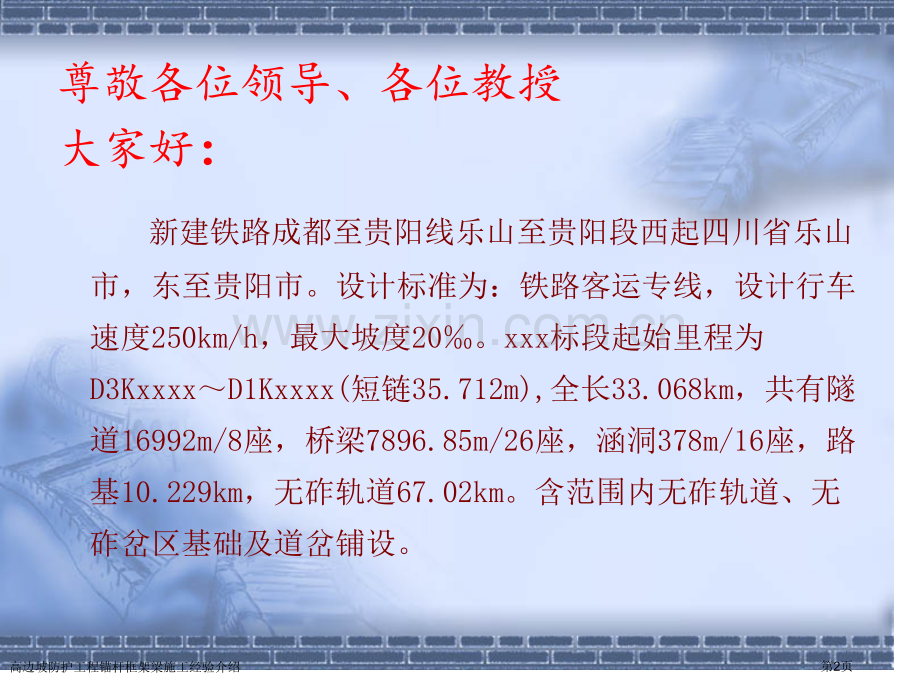

新建铁路成都至贵阳线新建铁路成都至贵阳线CGZQSG-xx标段标段 xxx车站高边坡防护工程锚杆框架梁施工经验介绍 中铁中铁xxx局集团成贵铁路项目经理部局集团成贵铁路项目经理部 十二月十二月高边坡防护工程锚杆框架梁施工经验介绍第1页尊敬各位领导、各位教授大家好：新建铁路成都至贵阳线乐山至贵阳段西起四川省乐山市，东至贵阳市。设计标准为：铁路客运专线，设计行车速度250km/h，最大坡度20。xxx标段起始里程为D3KxxxxD1Kxxxx(短链35.712m),全长33.068km，共有隧道16992m/8座，桥梁7896.85m/26座，涵洞378m/16座，路基10.229km，无砟轨道67.02km。含范围内无砟轨道、无砟岔区基础及道岔铺设。高边坡防护工程锚杆框架梁施工经验介绍第2页 开工以来,在成贵企业、毕节段落指挥部正确领导下,在设计、咨询、监理单位指导和帮助下，项目一直坚持成贵铁路企业“高起点开局、高标准管理、高效率推进”建设方针，以标准化建设为根本，科学制订施工方案、不停加强过程控制、适时考评，切实提升安全质量管控水平。为干好该项工程，集团企业成贵铁路项目部细致管理，编制了完善施工计划和质量管控办法，其中xxx车站高边坡防护工程采取科学合理施工工艺和方法，并以“样板引路、示范先行、首件认可”模式严格进行过程控制。下面向大家汇报xxx车站高边坡防护工程锚杆框架梁施工情况。高边坡防护工程锚杆框架梁施工经验介绍第3页一、工程概况一、工程概况 xxx车站设计里程D1Kxxxx-D1Kxxxx，全长1039.06m。站内设股道4条（含正线2条），有效长度650m，设基本站台，设8m旅客地道1座，1-10m框架桥一座,站场小里程方向为大方车站特大桥，大里程方向接大方隧道。站场路基地基为煤矿采空区、岩溶发育区段，需进行加固处理，主要处理方式有注浆处理、桩板加固处理、CFG桩加固处理；基床底层、路基本体填筑A、B组填料；基床表层为级配碎石；填料均采取集中加工、拌合。路堑边坡防护为锚杆框架梁内空心砖客土植草、人字型骨架护坡、桩板墙等。高边坡防护工程锚杆框架梁施工经验介绍第4页二、锚杆框架梁施工工艺流程图二、锚杆框架梁施工工艺流程图锚杆钻孔施工准备锚杆孔位放样搭设脚手架清孔、验孔钻孔设备布设清理坡面电力设备布设边坡安全监测到达设计强度锚杆拉拔试验浇注混凝土钢筋制作安装砼试块制作锚杆孔灌注水泥浆开挖框架梁基础砼试块制作边坡测量伸缩缝设置插入锚杆支架焊接模型安装、加固测量放线养生框格内摆放空心砖客土植草混凝土封顶高边坡防护工程锚杆框架梁施工经验介绍第5页三、施工工序工艺及卡控关键点介绍三、施工工序工艺及卡控关键点介绍1、路堑边坡开挖路堑边坡开挖 施工工艺：依据图纸设计要求放出开挖线，采取挖掘机进行开挖(如图1)。图图1 1 坡度尺控制坡率坡度尺控制坡率高边坡防护工程锚杆框架梁施工经验介绍第6页 卡控关键点：为预防挖掘机开挖时对设计边坡破坏，预留大于50cm厚土层采取人工刷坡。开挖和刷坡时使用自制坡度尺来控制坡率(如图2)。图图2 2 坡度尺控制坡率坡度尺控制坡率高边坡防护工程锚杆框架梁施工经验介绍第7页 钻孔作业平台为自行设计，由普通钢管搭设而成。钻机固定到作业平台上。卡控关键点：钻孔作业平台与坡面角度（2025）。关键点是确保钻孔时孔位与坡面角度与设计相符合（如图3）。图图3 锚杆钻孔作业锚杆钻孔作业2、锚杆钻孔作业平台搭设、锚杆钻孔作业平台搭设高边坡防护工程锚杆框架梁施工经验介绍第8页 3、钻孔作业、钻孔作业 锚杆钻孔采取风动钻进，钻孔完成后使用高压风清孔，去除孔内岩粉和积水。禁止水冲钻进，禁止用高压水清孔，以免塌孔。钻孔与水平面向上夹角2025。卡控关键点：锚孔孔位按设计要求准确定位于坡面上,应用油漆在坡面上画出孔位，孔位误差不得超出5cm；锚孔孔斜度（倾角）误差不超出1；实际钻孔深度大于设计值。经检验孔深和地质情况与设计相符后，即进行锚杆施工。高边坡防护工程锚杆框架梁施工经验介绍第9页 4、锚杆制作、锚杆制作 锚杆采取HRB400级32mm钢筋制作，杆身每隔1.5m设一个封闭型对中支架（6mm钢筋，如图4）。由钢筋场统一集中加工后运输至施工现场使用。图图4 钢筋场加工锚杆钢筋场加工锚杆 卡控关键点：确保锚杆长度与弯起结构尺寸符合设计要求。高边坡防护工程锚杆框架梁施工经验介绍第10页 5、锚杆安装、锚杆安装 制作完成锚杆经监理工程师检验合格后，运输至施工现场，按照事先编号，人工配合逐一入孔。卡控关键点：锚杆入孔时，要先将支架朝上，迟缓沿孔壁向内滑动，到位后用管钳将锚杆提起转动至正确位置，做到孔壁不受扰动，并确保方向及位置准确，即定位支架在锚杆下方支撑孔壁，使锚杆上下左右分别在一条直线上。高边坡防护工程锚杆框架梁施工经验介绍第11页6、锚固注浆、锚固注浆 设计锚固水泥浆强度为M35，水泥使用P.042.5级普通硅酸盐水泥，注浆设计流动度为1422S，粉煤灰掺入量占水泥重量20%-25%，锚孔内注浆采取一次注浆，采取孔底返浆法。卡控关键点：水泥浆搅拌完成后，应做对应检测项目，并制做试件（如图5、图6）。图图5 现场流动度试验现场流动度试验 图图6 现场留制试件现场留制试件高边坡防护工程锚杆框架梁施工经验介绍第12页 拌好水泥浆在经过2.5mmx2.5mm滤网（筛除浆体中大颗粒，以免堵塞输浆管路）后，存放于储浆桶内供压浆使用。储浆桶内水泥浆在使用前仍低速搅拌，预防流动度损失（如图7）。图图7 锚杆注浆锚杆注浆高边坡防护工程锚杆框架梁施工经验介绍第13页 灌注锚杆水泥浆时，将灌浆胶管（内径5cm）沿锚杆插入（亦可与锚杆同时插入）孔底，用压浆泵（灌浆压力不得低于0.4MPa（如图8）将水泥浆从储浆桶经灌浆胶管压入锚杆孔内，然后随浆液灌进，把灌浆管从孔底开始朝孔口迟缓匀速拔出，但胶管口一直保持埋入水泥浆内1.52m,使水泥浆均匀、饱满由孔底向孔口逐步灌入。当水泥浆液灌至孔口略有溢出时为止，将压浆泵压力降为零，以免在孔口形成喷浆。注浆在中途不得停浆，在初凝前要进行补浆，必须做到浆液均匀地填满钢筋与孔壁间间隙。为防止孔内产生气垫，储浆桶内一直有一定量水泥浆液。灌浆即告完成。图图8 8 注浆压力控制注浆压力控制高边坡防护工程锚杆框架梁施工经验介绍第14页 7、锚杆拉拔试验锚杆拉拔试验 待水泥浆到达设计强度后（灌浆后28d），进行锚杆拉拔试验。本段框架梁要求锚杆抗拔力大于60KN，（如图9）。图图9 抗拔力试验抗拔力试验 卡控关键点：试验前应对试验仪器进行标定，并将其置于稳定、平整岩层上。在该段全部锚杆任意选定3%且不少于3根作为试验对象。按照规范要求匀速加压或减压，不得一步到位，加压时施工人员不得正对锚杆且不能站在试验仪器下方，预防拉拔过程中出现安全事故。高边坡防护工程锚杆框架梁施工经验介绍第15页 8、框架梁施工、框架梁施工 8.1框架梁刻槽施工框架梁刻槽施工 由测放班在坡面上标示出框架梁位置。按框架梁尺寸及模板厚度准确挖出单根轮廓。在基础开挖时，在每个框格下方设置挡土板（如图10），堆放刻槽土，便于空心砖安装后回填客土。本段设计框架梁埋深为0.15m。混凝土后面与槽底面密贴，凹凸不平处用水泥砂浆或混凝土嵌补，确保混凝土均匀受力。高边坡防护工程锚杆框架梁施工经验介绍第16页 卡控关键点：确保框架梁定位准确，要使锚杆位于节点正中心。刻槽深度要满足设计深度要求。基础开挖采取人工风镐凿除方式自上而下进行，开挖时注意不得挠动原状土。图图10 10 锚杆框架梁刻槽锚杆框架梁刻槽高边坡防护工程锚杆框架梁施工经验介绍第17页8.2框架梁钢筋绑扎框架梁钢筋绑扎 框架梁截面形式为：0.35m宽0.35m高。钢筋骨架主筋N1为16螺纹钢，箍筋N2为8螺纹钢。混凝土后面与槽底面密贴，凹凸不平处用水泥砂浆或混凝土填背，确保框架梁均匀受力。（如图11、图12所表示）图11 框架梁节点钢筋布置图高边坡防护工程锚杆框架梁施工经验介绍第18页图图12 12 框架梁截面图（框架梁截面图（A-A-A)A)高边坡防护工程锚杆框架梁施工经验介绍第19页 骨架下料：钢筋骨架在地面上下料和分片绑扎成型，在插入锚杆和注浆后，分片将钢筋骨架挂在锚杆上，并采取焊接与锚杆连接。卡控关键点：在施工安置框架钢筋之前，先去除框架基础底浮碴，确保基础密实，并在底部铺一层水泥砂浆垫层。绑扎钢筋时，用垫块垫起，与坡面保持一定距离。钢筋焊接接头需错开分散布置，同一截面钢筋接头截面积不得超出钢筋总截面积50%。不但要考虑同一骨架内部钢筋接头分布问题，还要考虑骨架与骨架之间钢筋接头错开问题。高边坡防护工程锚杆框架梁施工经验介绍第20页 8.3 模板安装模板安装 模板采取1.5m*0.4m和1.1m*0.4m钢模拼装。挡水缘模板采取5cm角钢吊挂于40cm模板顶部，模板线型分别在坡顶及坡脚各放一控制点挂线施工，确保线形顺畅，符合施工要求。模板线型在曲线段时每5m放一控制点挂线施工，确保线形顺畅，符合施工要求（如图13）。图图1 13 3 框架梁模板安装框架梁模板安装高边坡防护工程锚杆框架梁施工经验介绍第21页 安装前首先检验钢筋骨架施工质量，并做好统计，然后安装模板。模板表面刷脱模剂，模板接装要平整、接缝严密、尺寸准确。用钢杆支撑固定模板，模板底部要与基础紧密接触，以防漏浆、胀模。检验模板安装质量，并做好原始质检统计（如图14）。图图1 14 4 框架梁模板安装框架梁模板安装高边坡防护工程锚杆框架梁施工经验介绍第22页 卡控关键点：框架梁骨架模板全部采取钢模成型。尤其注意挡水缘模板必须和框架梁模板一次成型。挡水缘模板（如图15）。图图15 15 挡水缘模板挡水缘模板高边坡防护工程锚杆框架梁施工经验介绍第23页 8.4 混凝土浇筑混凝土浇筑 混凝土浇筑前应检验框架截面尺寸，要严格检验钢筋数量及布置情况。框架主筋保护层要满足设计要求，设计保护厚度为6.1cm。浇筑框架砼必须连续作业，边浇筑边振捣。混凝土浇筑采取吊车浇筑，浇筑速度不宜太快。尤其要注意是挡水缘必须与梁体一起浇筑。8.5伸缩缝设置伸缩缝设置 框架梁镶边、护脚、平台截水沟及平台封闭层间隔1020m设置一道伸缩缝，缝宽2cm，缝内全断面采取沥青填充，伸缩缝均为贯通缝。在框架梁施工中，每隔三道框格，在框格中部设置一道伸缩缝，间距为12m，为确保美观，采取挂线设置，确保伸缩缝在一条直线上（如图16）。高边坡防护工程锚杆框架梁施工经验介绍第24页图16 锚杆框架梁伸缩缝 卡控关键点：伸缩缝要求按照设计位置留置，并与骨架体轮廓线平行，位置居中。留置时必须是贯通缝，禁止切割设置假缝。填塞沥青麻筋时必须全段面填塞密实，不允许留空洞。高边坡防护工程锚杆框架梁施工经验介绍第25页 8.6砼养护砼养护 养护方式为浇水并覆盖塑料薄膜，砼养护在砼浇筑后及时进行，养护时间依据日平均温度确定，依据当地情况，控制在14-21d（如图17）。图图1 17 7 框架梁覆盖薄膜洒水养护框架梁覆盖薄膜洒水养护高边坡防护工程锚杆框架梁施工经验介绍第26页 8.7 六棱空心砖预制及安装六棱空心砖预制及安装 车站段六棱空心砖均在1#小型混凝土构件预制场进行集中预制加工，当前1#小型混凝土构件预制场经过监理及建设单位验收。六棱空心砖采取高强塑料定型模板和振动台振捣成型工艺。养护采取保温棚内洒水湿养，（如图18、19）。图图1 18 8 六棱空心砖定型模板六棱空心砖定型模板 图图1 19 9 六棱空心砖温棚养护六棱空心砖温棚养护高边坡防护工程锚杆框架梁施工经验介绍第27页 六棱空心砖安装：铺设前应将坡面清刷平整。在框架梁框格内侧砖设计顶面弹线，在框格内挂十字线，控制空心砖顶面高程。板边与坡面一致，板面和坡面密贴，板块排列整齐平顺，不得扭曲，确保空心砖顶面平顺美观。（如图20）图图20 20 六棱空心砖挂线铺砌六棱空心砖挂线铺砌高边坡防护工程锚杆框架梁施工经验介绍第28页 混凝土六棱空心砖应自下而上铺设，最底层空心砖砖楞应与梁体密贴，铺装完成后使其受力均匀。铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物击打，预防对空心砖造成破坏，影响美观。混凝土六棱空心砖安装起点和终点不足一块时，采取切割机切砖嵌补工艺。混凝土六棱空心砖安装完成后，选择适合植物生长土进行客土。（如图21、22）高边坡防护工程锚杆框架梁施工经验介绍第29页 图图21空心砖切割空心砖切割 图图22 空心砖切割后安装空心砖切割后安装 卡控关键点：要确保空心砖在出厂时质量合格，装卸、运输时注意成品保护。铺砖时注意砖体与梁体接触面应为最下侧梁体顶面。空心砖不足一块需要嵌补是，必须现场尺量，切割机切割，不允许随意砸断。高边坡防护工程锚杆框架梁施工经验介绍第30页 图图23 空心砖安装效果图空心砖安装效果图高边坡防护工程锚杆框架梁施工经验介绍第31页总结优化：总结优化：在施工过程中也存在一些不足之处，比如：在施工过程中也存在一些不足之处，比如：在施工之前未整体规划沉降缝（伸缩缝）位置，造成后在施工之前未整体规划沉降缝（伸缩缝）位置，造成后期框架梁与平台封闭沉降缝不在同一断面；期框架梁与平台封闭沉降缝不在同一断面；框架梁布置欠妥，最底层节点位置未置于护脚中，不但框架梁布置欠妥，最底层节点位置未置于护脚中，不但不美观还对施工造成很大难度；不美观还对施工造成很大难度；挡水缘模板设计有缺点，应在挡水缘侧模悬挂装置上增挡水缘模板设计有缺点，应在挡水缘侧模悬挂装置上增加加5mm5mm厚垫片，使之略高于混凝土表面，方便收面施工。厚垫片，使之略高于混凝土表面，方便收面施工。高边坡防护工程锚杆框架梁施工经验介绍第32页 介绍完成！欢迎各位领导、教授提出宝贵意见和提议，不足地方我们将会不停改进！谢谢！高边坡防护工程锚杆框架梁施工经验介绍第33页
